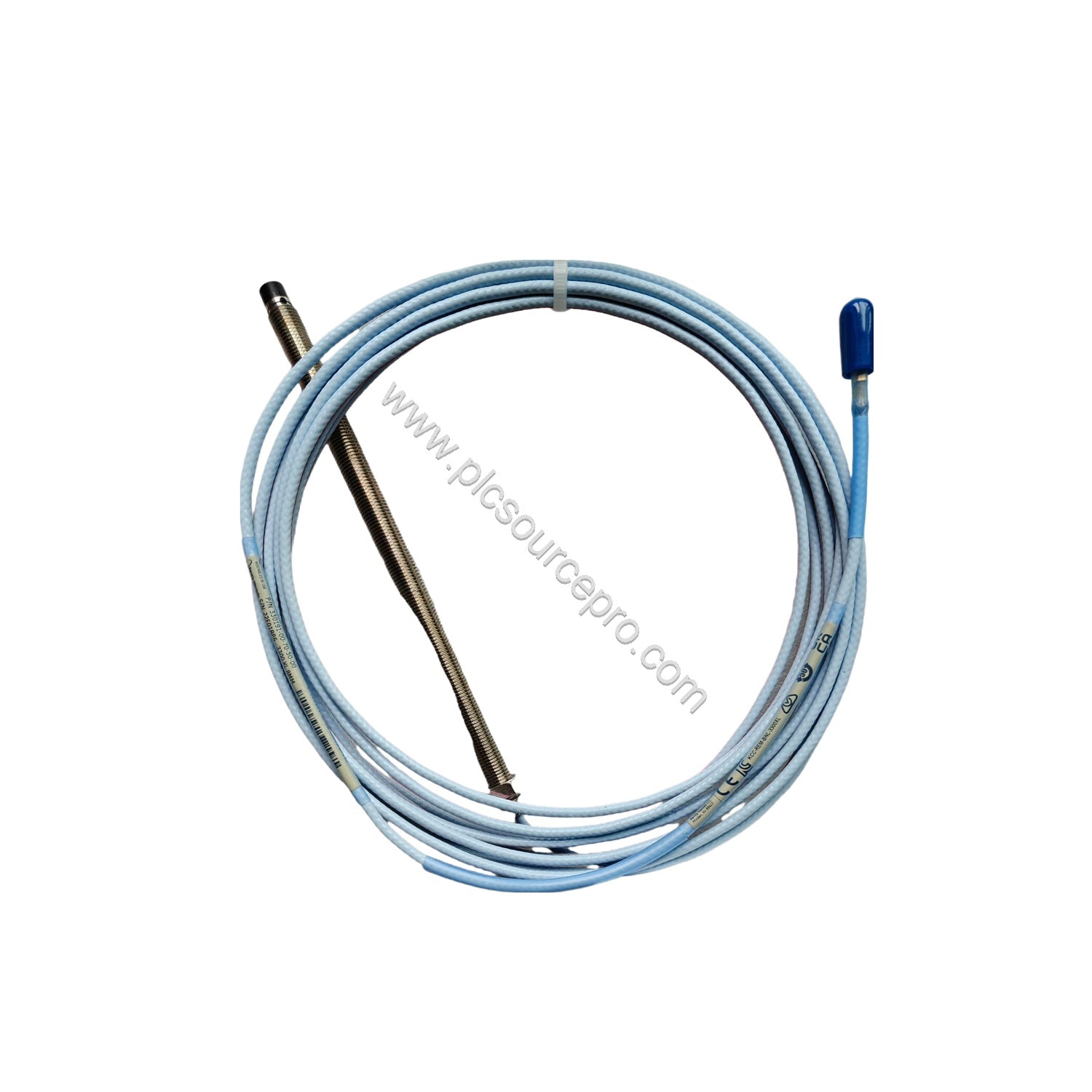

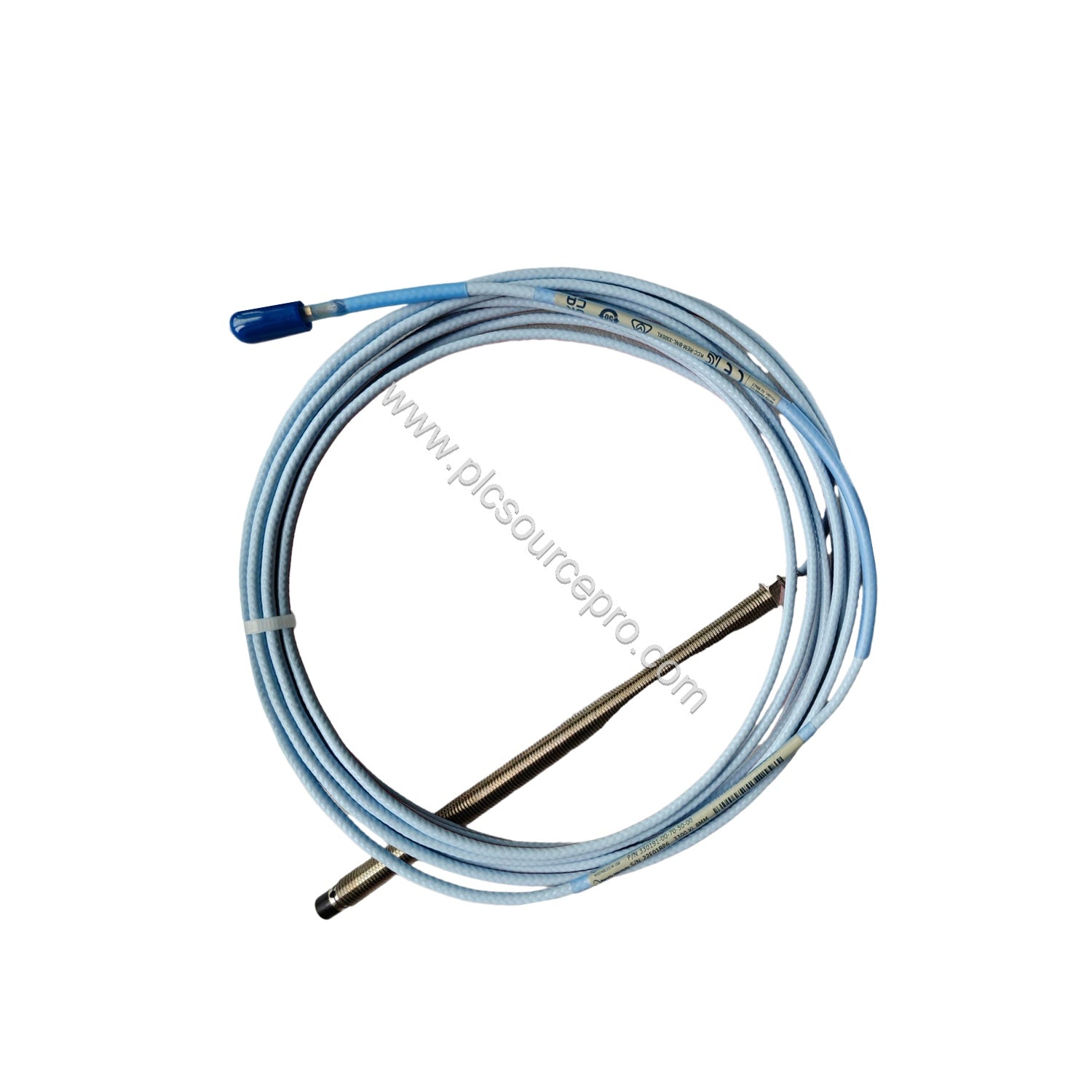

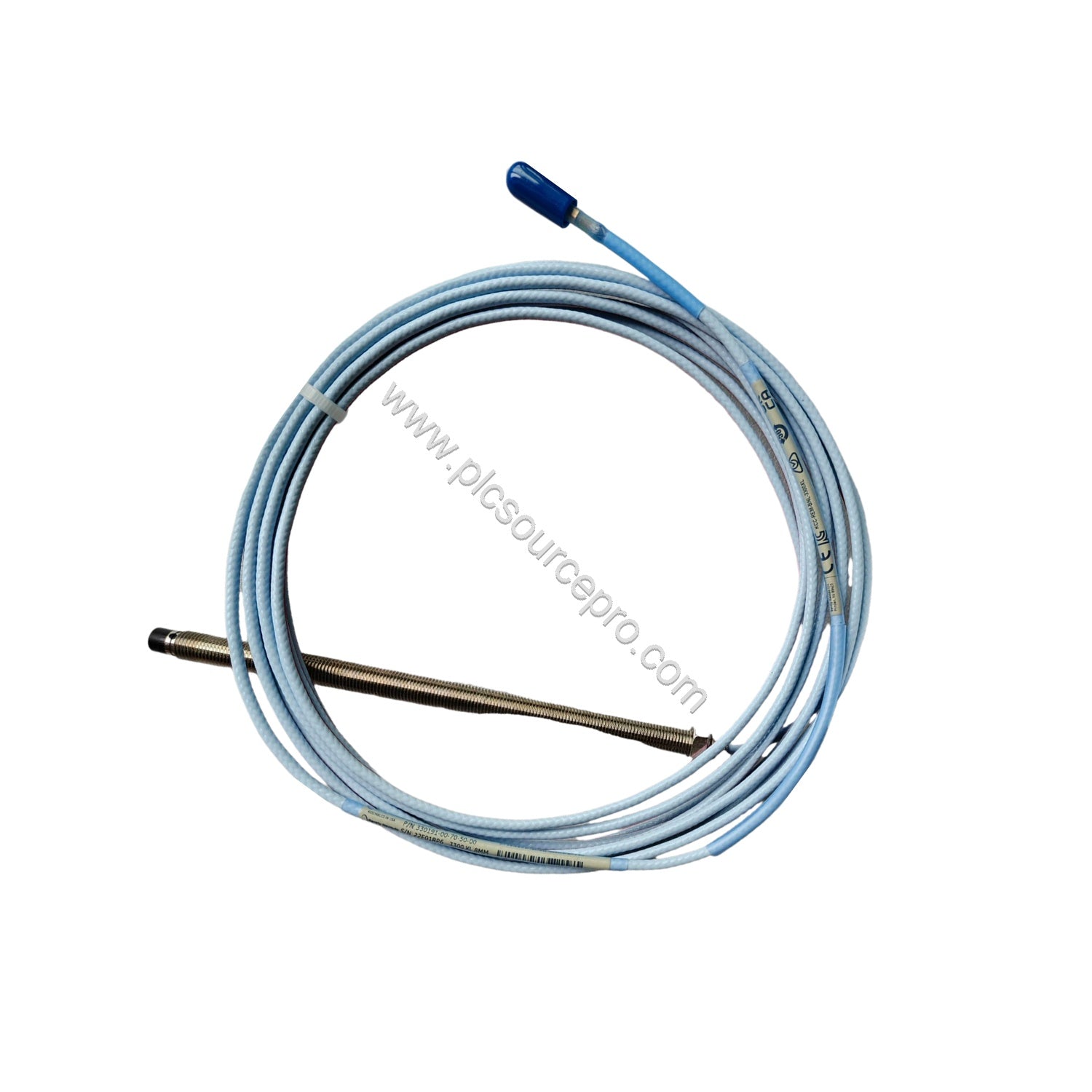

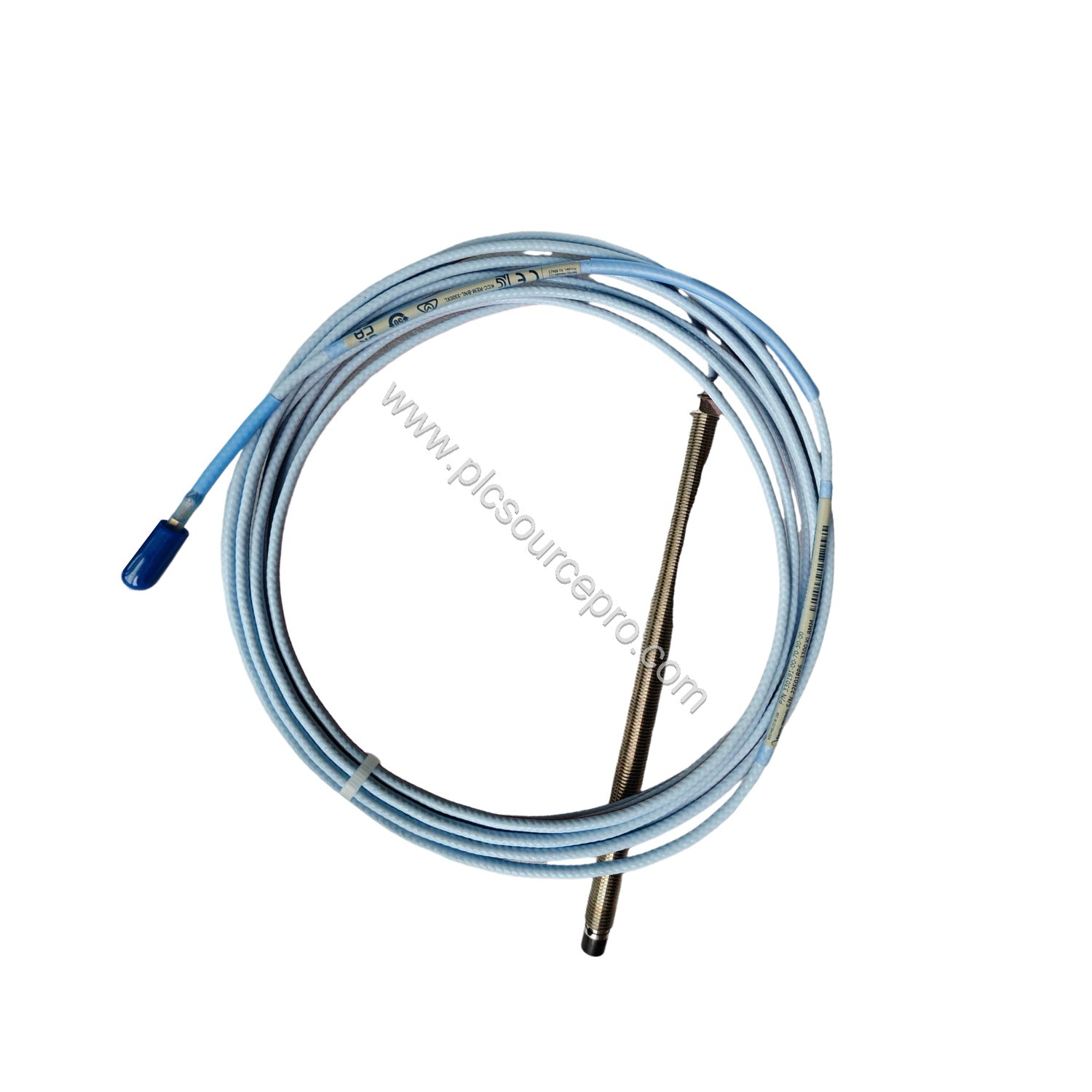

نظرة عامة على المنتج

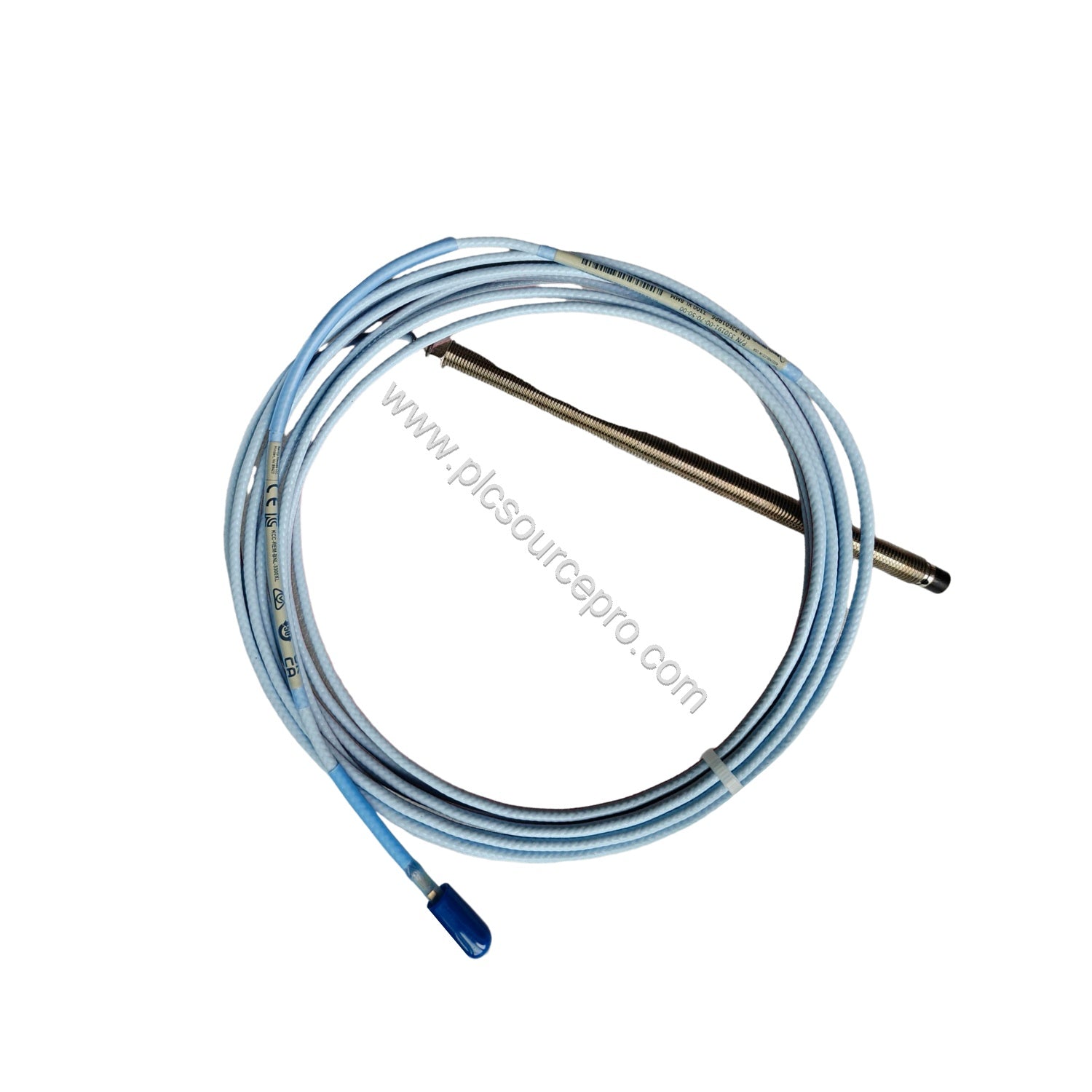

عندما يهدد الصدمة الميكانيكية، أو تسرب السوائل، أو إجهاد الكابلات موثوقية مراقبة الاهتزازات، يوفر مسبار القرب Bently Nevada 330191-40-75-20-00 3300 XL 8 mm ETR حلاً قويًا. تم تصميم هذا المسبار للبيئات الصناعية الصعبة، ويحتوي على قولبة TipLoc الحاصلة على براءة اختراع لربط قوي بين طرف المسبار والجسم، وتقنية CableLoc لقوة سحب تبلغ 330 نيوتن (75 رطل قدم) لتأمين الكابل. يمنع كابل FluidLoc الاختياري تسرب الزيت عبر الجزء الداخلي للكابل. هذا النموذج هو 3300 XL 8 mm ETR بخيط 3/8-24 UNF، بدون درع، مع خيار طول غير مسنن 40 (4.0 بوصة)، وخيار طول الغلاف الكلي 75 (7.5 بوصة)، وخيار الطول الإجمالي 20 (2.0 متر / 6.6 قدم).
تفاصيل المواصفات الفنية

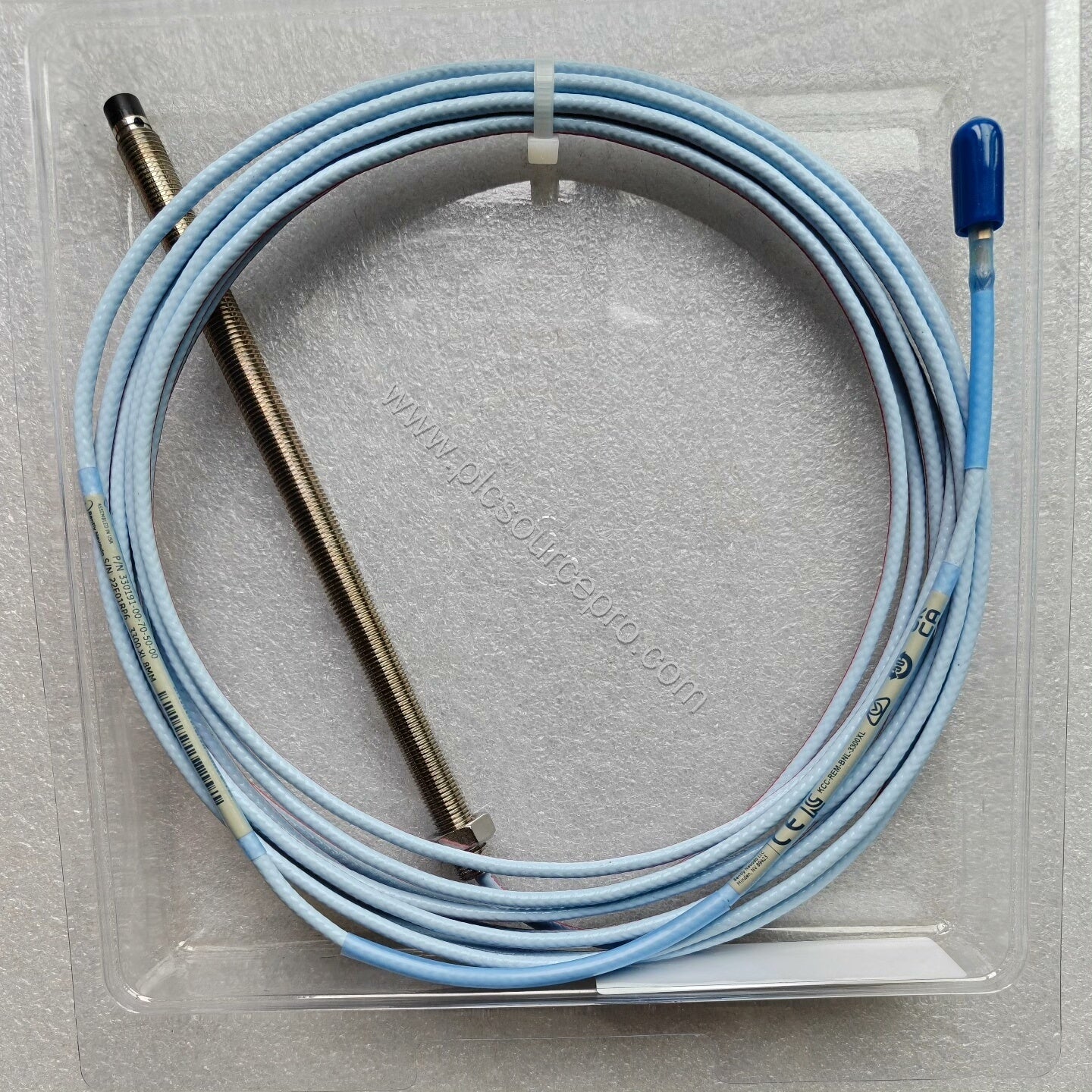

يعمل Bently Nevada 330191-40-75-20-00 على متطلبات إمداد طاقة تتراوح من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (غير قابل للاشتعال) ومن -23 فولت تيار مستمر إلى -26 فولت تيار مستمر مع حواجز، مع استهلاك أقصى يبلغ 12 مللي أمبير. حساسية الإمداد أقل من 2 مللي فولت تغيير لكل فولت تغيير، ومقاومة الخرج 50 أوم. طرف المسبار مصنوع من كبريتيد البولي فينيلين (PPS)، والغلاف مصنوع من الفولاذ المقاوم للصدأ AISI 303 أو 304. الكابل القياسي هو 75 أوم ثلاثي المحاور معزول بـ FEP، ويستخدم الكابل ذو نطاق درجة الحرارة الموسع عزل PFA. قوة الشد تبلغ 330 نيوتن (75 رطل قدم) من الغلاف إلى السلك و 270 نيوتن (60 رطل قدم) عند موصل كابل التمديد. مادة الموصل هي نحاس مطلي بالذهب أو نحاس بريليوم، مع أقصى عزم دوران يبلغ 0.565 نيوتن متر (5 بوصة رطل). خيط غلاف المسبار هو 3/8-24 مع أقصى تعشيق خيط يبلغ 0.563 بوصة. الوزن هو 323 جرام/متر (11.4 أوقية).
مقاومة المسبار الاسمية للتيار المستمر بطول 2.0 متر هي 7.88 ± 0.50 أوم.
جدول درجة الحرارة (المسبار فقط):
| تصنيف درجة الحرارة |
EPL Ga و Gc |
EPL Dc |
| T1 |
-55 درجة مئوية إلى +232 درجة مئوية |
280 درجة مئوية عند Ta -55 درجة مئوية إلى +232 درجة مئوية |
| T2 |
-55 درجة مئوية إلى +177 درجة مئوية |
225 درجة مئوية عند Ta -55 درجة مئوية إلى +177 درجة مئوية |
| T3 |
-55 درجة مئوية إلى +120 درجة مئوية |
170 درجة مئوية عند Ta -55 درجة مئوية إلى +120 درجة مئوية |
| T4 |
-55 درجة مئوية إلى +80 درجة مئوية |
130 درجة مئوية عند Ta -55 درجة مئوية إلى +80 درجة مئوية |
| T5 |
-55 درجة مئوية إلى +40 درجة مئوية |
105 درجة مئوية عند Ta -55 درجة مئوية إلى +100 درجة مئوية |
|
|
90 درجة مئوية عند Ta -55 درجة مئوية إلى +40 درجة مئوية |
إرشادات التثبيت والإعداد
يتم تركيب 330191-40-75-20-00 بخيط 3/8-24 UNF. تأكد من أقصى تعشيق خيط يبلغ 0.563 بوصة لتجنب التلف. عند توصيل كابلات التمديد، استخدم فقط كابلات التمديد BN و BN Prox للحفاظ على معلمات الكيان. للدوائر غير القابلة للاشتعال، اتبع رسم التركيب 140979. لا تستخدم الأنظمة ذات المتر الواحد كابل تمديد. مادة إحكام إغلاق المسبار هي حلقة Viton O-ring؛ لا يتم اختبار المسابير بالضغط قبل الشحن، لذا تحقق من متطلبات إحكام إغلاق الضغط التفاضلي. طبق عزم دوران الموصل حتى 0.565 نيوتن متر (5 بوصة رطل).
الصيانة والموثوقية
افحص كابل المسبار والموصلات بشكل دوري بحثًا عن التآكل. يقاوم تصميم CableLoc الحاصل على براءة اختراع قوى السحب حتى 330 نيوتن، ولكن تحقق من أي علامات إجهاد للكابل. يجب استبدال حلقة Viton O-ring إذا اشتبه في وجود تسرب. اعمل ضمن جدول درجات الحرارة للحفاظ على الموثوقية لمناطق EPL Ga أو Gc أو Dc. يوفر طرف المسبار PPS تغليفًا قويًا لمقاومة الإساءة الجسدية؛ ومع ذلك، تجنب التأثير المباشر الذي قد يتجاوز حدود المواد.
دليل الاختيار ونصائح الشراء
عند الطلب، تحقق من الطول غير المسنن (40 = 4.0 بوصة)، والطول الكلي للغلاف (75 = 7.5 بوصة)، والطول الإجمالي (20 = 2.0 متر). يشير خيار الموافقة من الوكالة 00 إلى أنه غير مطلوب. تقدم PLC Source PRO هذا المنتج Bently Nevada 330191-40-75-20-00 كوحدة جديدة ومعبأة في المصنع بضمان 12 شهرًا. تأكد من التوافق مع نظام مراقبة الاهتزازات الخاص بك وطول الكابل المطلوب.
