نظرة عامة على المنتج

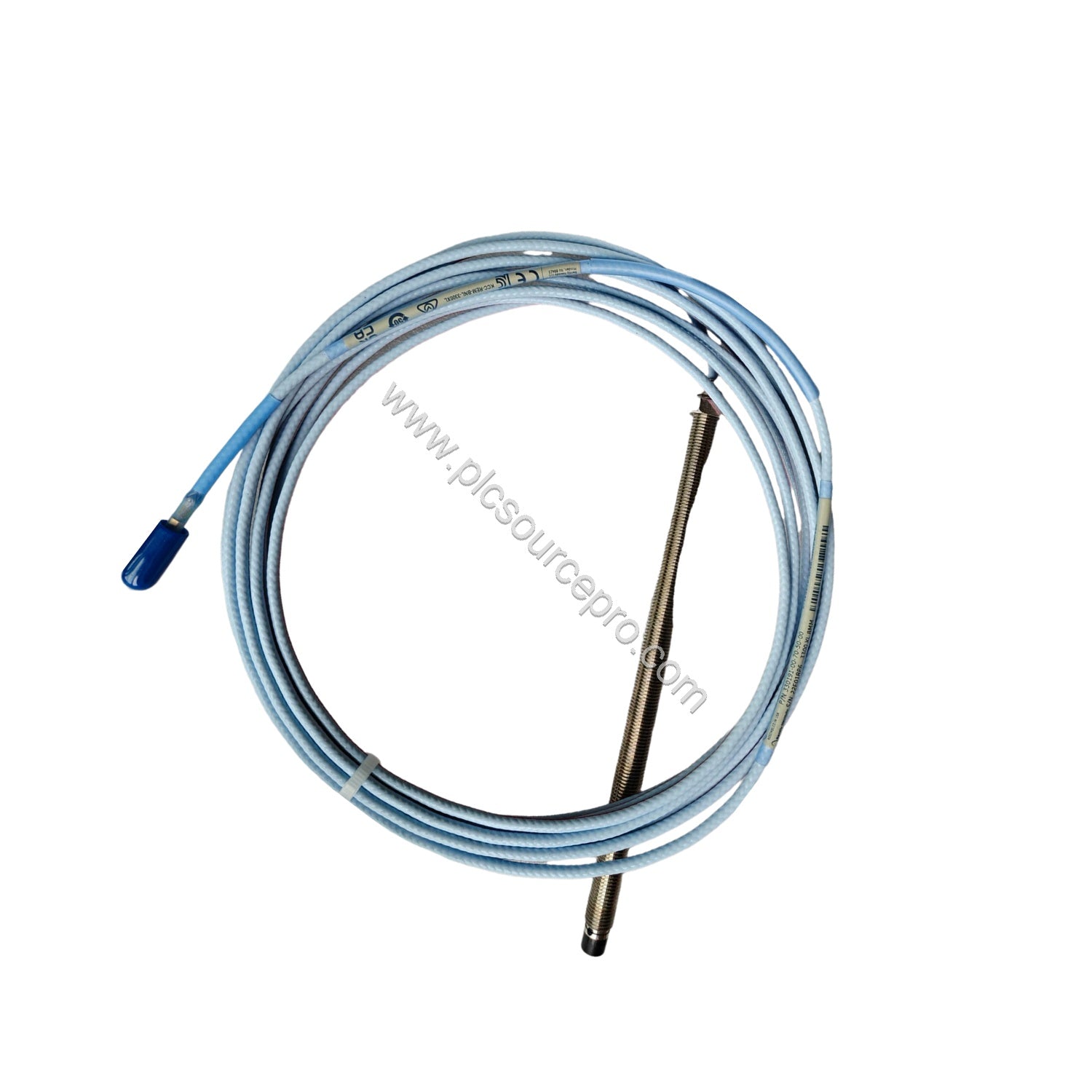

يعد Bently Nevada 330191-00-70-90-00 مسبارًا تقاربيًا ETR من نوع 3300 XL بحجم 8 مم مصمم لمراقبة الاهتزاز والإزاحة القوية في الآلات الدوارة الصناعية. يتميز هذا الطراز بسن 3/8-24 UNF، وطول إجمالي للحالة يبلغ 7 بوصات، وطول كابل إجمالي يبلغ 9.0 أمتار (29.5 قدمًا). توفر طريقة قولبة TipLoc الحاصلة على براءة اختراع رابطًا قويًا بين طرف المسبار والجسم، بينما يضمن تصميم CableLoc قوة سحب تبلغ 330 نيوتن (75 رطل قدم) لمنع انفصال الكابل تحت الضغط. يمنع خيار كابل FluidLoc الاختياري تسرب الزيت والسائل عبر داخل الكابل، مما يعالج أوضاع الفشل الشائعة في البيئات القاسية.
المواصفات الفنية
| المعلمة |
القيمة |
| مصدر الطاقة (غير قابل للاشتعال) |
-17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر |
| مصدر الطاقة (مع الحواجز) |
-23 فولت تيار مستمر إلى -26 فولت تيار مستمر |
| الحد الأقصى لاستهلاك التيار |
12 مللي أمبير |
| حساسية الإمداد |
<2 مللي فولت تغيير لكل فولت تغيير |
| مقاومة الخرج |
50 أوم |
| مقاومة تيار مستمر للمسبار (طول 9.0 م) |
9.87 ± 0.90 أوم |
| مادة طرف المسبار |
بوليفينيلين كبريتيد (PPS) |
| مادة غلاف المسبار |
فولاذ مقاوم للصدأ AISI 303 أو 304 |
| الكابل القياسي |
75 أوم محوري ثلاثي، معزول بـ FEP |
| كابل درجة حرارة ممتدة |
75 أوم محوري ثلاثي، معزول بـ PFA |
| درع (اختياري) |
AISI 302/304 SST مرن مع غلاف FEP |
| أقصى قوة شد (من الغلاف إلى السلك) |
330 نيوتن (75 رطل قوة) |
| أقصى قوة شد (من السلك إلى الكابل الممتد) |
270 نيوتن (60 رطل قوة) |
| مادة الموصل |
نحاس مطلي بالذهب أو نحاس بريليوم |
| أقصى عزم دوران للموصل |
0.565 نيوتن متر (5 بوصة رطل قوة) |
| سن غلاف المسبار |
3/8-24، أقصى تعشيق 0.563 بوصة |
| وزن المسبار |
323 جرام/م (11.4 أوقية) |
تطبيقات الصناعة
في توليد الطاقة، يراقب Bently Nevada 330191-00-70-90-00 اهتزاز العمود على التوربينات والمولدات، حيث يتحمل طرف PPS المتين وعلبة الفولاذ المقاوم للصدأ درجات الحرارة العالية والضرر المادي. في مصانع البتروكيماويات، يحمي المسبار الضاغطات والمضخات من فترات التوقف غير المخطط لها عن طريق اكتشاف التآكل المبكر للمحامل. يعتبر خيار FluidLoc المعلق ببراءة اختراع مثاليًا للتطبيقات التي تتضمن ضباب الزيت أو تسرب السوائل، مما يضمن التشغيل الموثوق به حتى في البيئات الرطبة. يوفر المسبار 8 مم المغلف سمكًا متزايدًا متانة محسّنة، مما يجعله الخيار المفضل للمعدات الدوارة الحيوية.
إرشادات التركيب والإعداد
عند تركيب Bently Nevada 330191-00-70-90-00، قم بتثبيت المسبار بإحكام باستخدام السن 3/8-24 UNF مع أقصى تعشيق للسن يبلغ 0.563 بوصة. أحكم ربط الموصلات إلى عزم الدوران المحدد البالغ 0.565 نيوتن متر (5 بوصة رطل قوة) باستخدام مفتاح عزم الدوران لتجنب التلف. استخدم فقط كابلات تمديد Bently Nevada للحفاظ على معلمات الكيان. بالنسبة للأنظمة التي لا تحتوي على كابلات تمديد (أنظمة بطول 1 متر)، فإن الاتصال المباشر مقبول. تحقق من أن طرف المسبار نظيف وخالٍ من الحطام قبل التركيب. تحكم حلقات Viton® O-ring في الضغط التفاضلي بين الطرف والعلبة؛ لا تختبر الضغط على المجسات قبل الشحن. تأكد من توجيه المسبار بعيدًا عن مصادر الحرارة الشديدة والإجهاد الميكانيكي لتحسين طول عمره.
الصيانة والموثوقية
يتطلب Bently Nevada 330191-00-70-90-00 الحد الأدنى من الصيانة نظرًا لبنيته المتينة. افحص الكابل والموصلات بشكل دوري بحثًا عن علامات التآكل أو التآكل. تقاوم الموصلات المطلية بالذهب الأكسدة ولكن يجب أن تظل نظيفة. افحص طرف المسبار بحثًا عن أي تلف مادي أو تراكم للحطام، خاصة في البيئات المتسخة. يشير جدول درجة الحرارة إلى أن المسبار يمكن أن يعمل من -55 درجة مئوية إلى +232 درجة مئوية لتصنيف T1، مما يجعله مناسبًا للظروف القاسية. يمنع الالتزام بحدود عزم الدوران أثناء التثبيت إجهاد الموصل. من خلال معالجة نقاط الفشل الشائعة مثل سحب الكابل وتسرب السوائل، يقلل هذا المسبار من إجمالي تكلفة الملكية من خلال فترات الخدمة الممتدة.
دليل الاختيار ونصائح الشراء
قبل شراء Bently Nevada 330191-00-70-90-00، تحقق من متطلبات طول كابل نظامك وتصنيف البيئة. يتم توفير هذا الطراز جديدًا في عبوته الأصلية المصنعية مع ضمان لمدة 12 شهرًا من PLC Source PRO. تأكد من التوافق مع جهاز مراقبة Bently Nevada أو نظام التقارب الخاص بك. إذا كان تطبيقك يتضمن درجات حرارة عالية، يوصى باستخدام كابل نطاق درجة الحرارة الممتد (معزول بـ PFA). للحصول على حماية إضافية ضد تسرب السوائل، حدد خيار FluidLoc عند الطلب. تخزن PLC Source PRO قطع غيار أصلية وتقدم دعمًا متخصصًا لمساعدتك في اختيار تكوين المسبار الصحيح.
