مقدمة المنتج

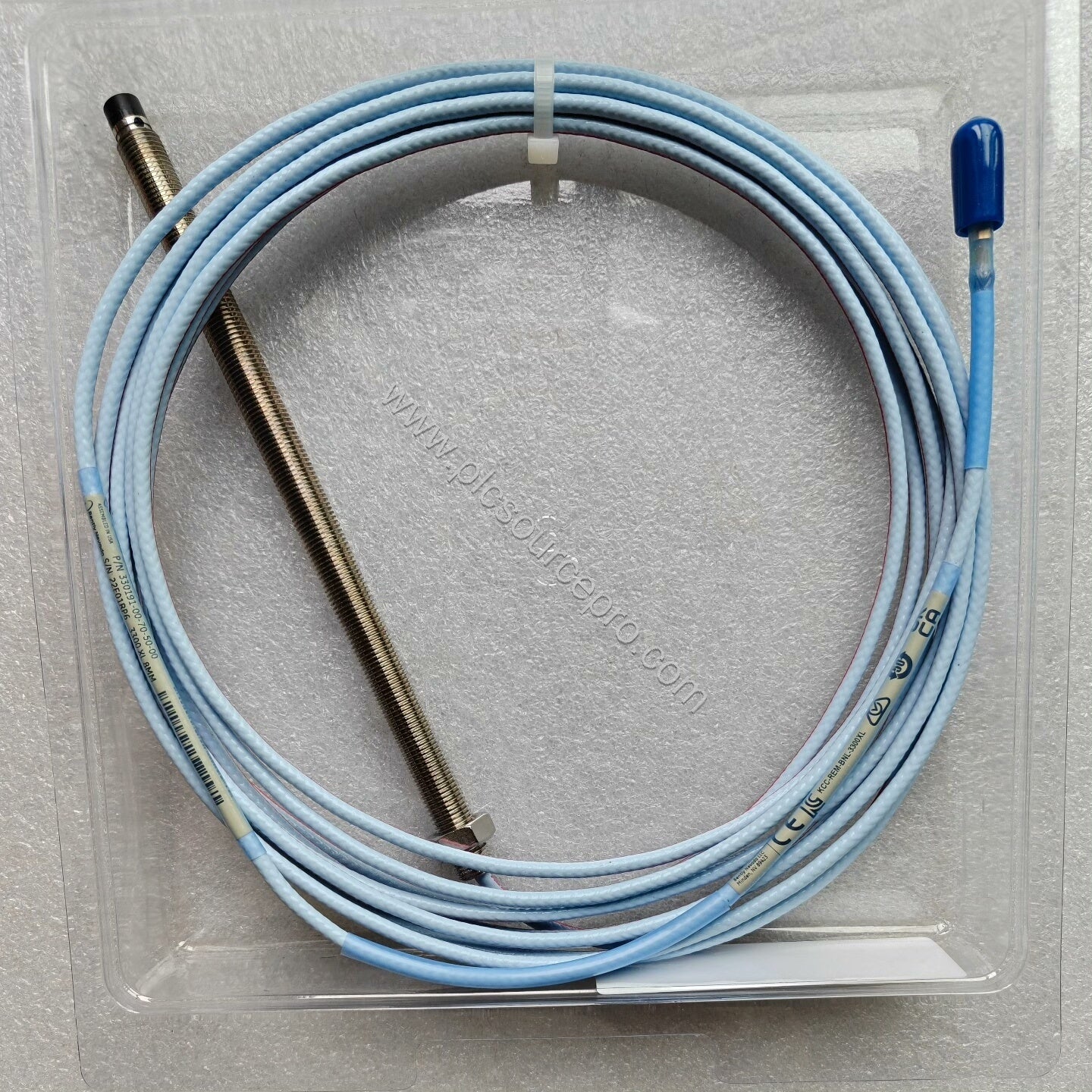

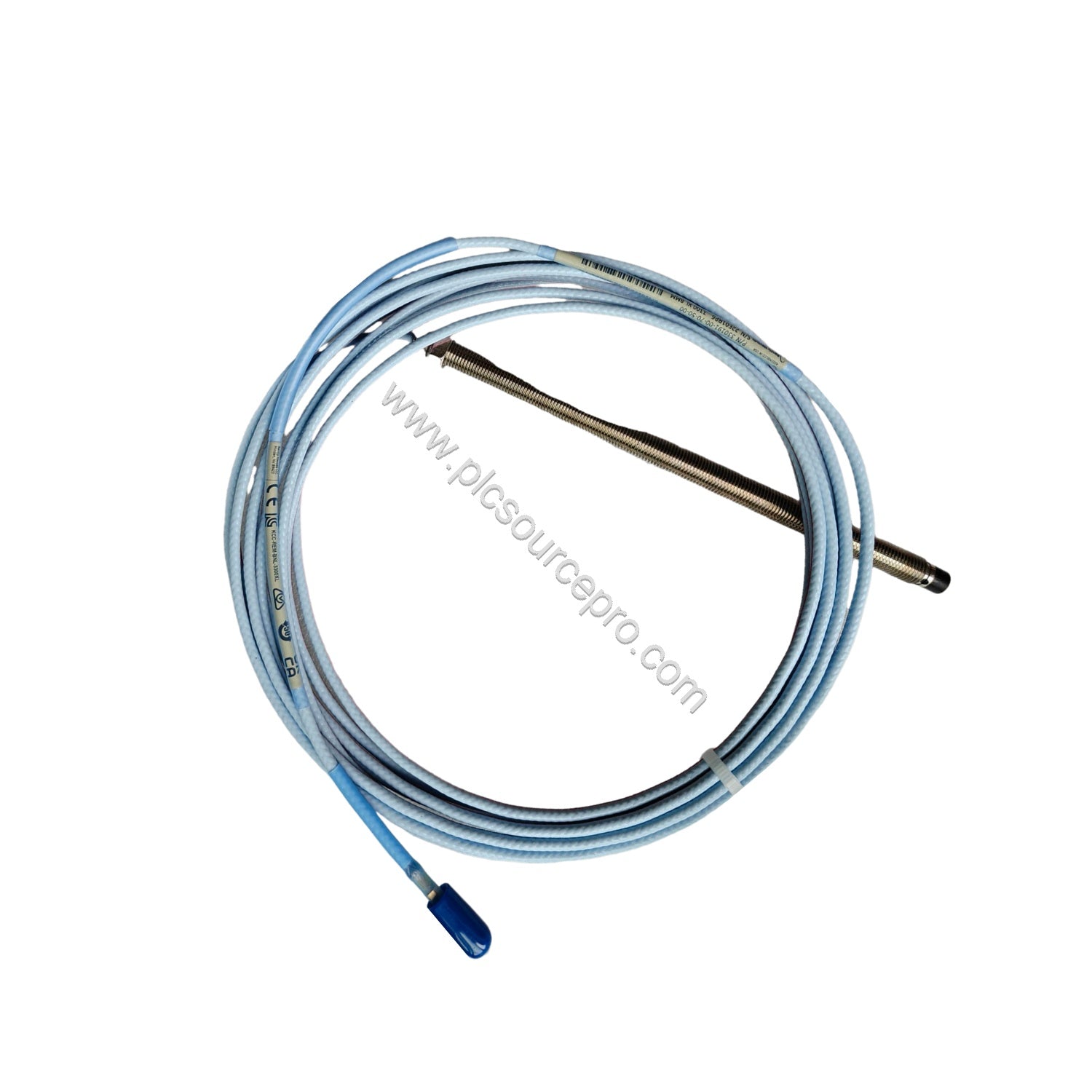

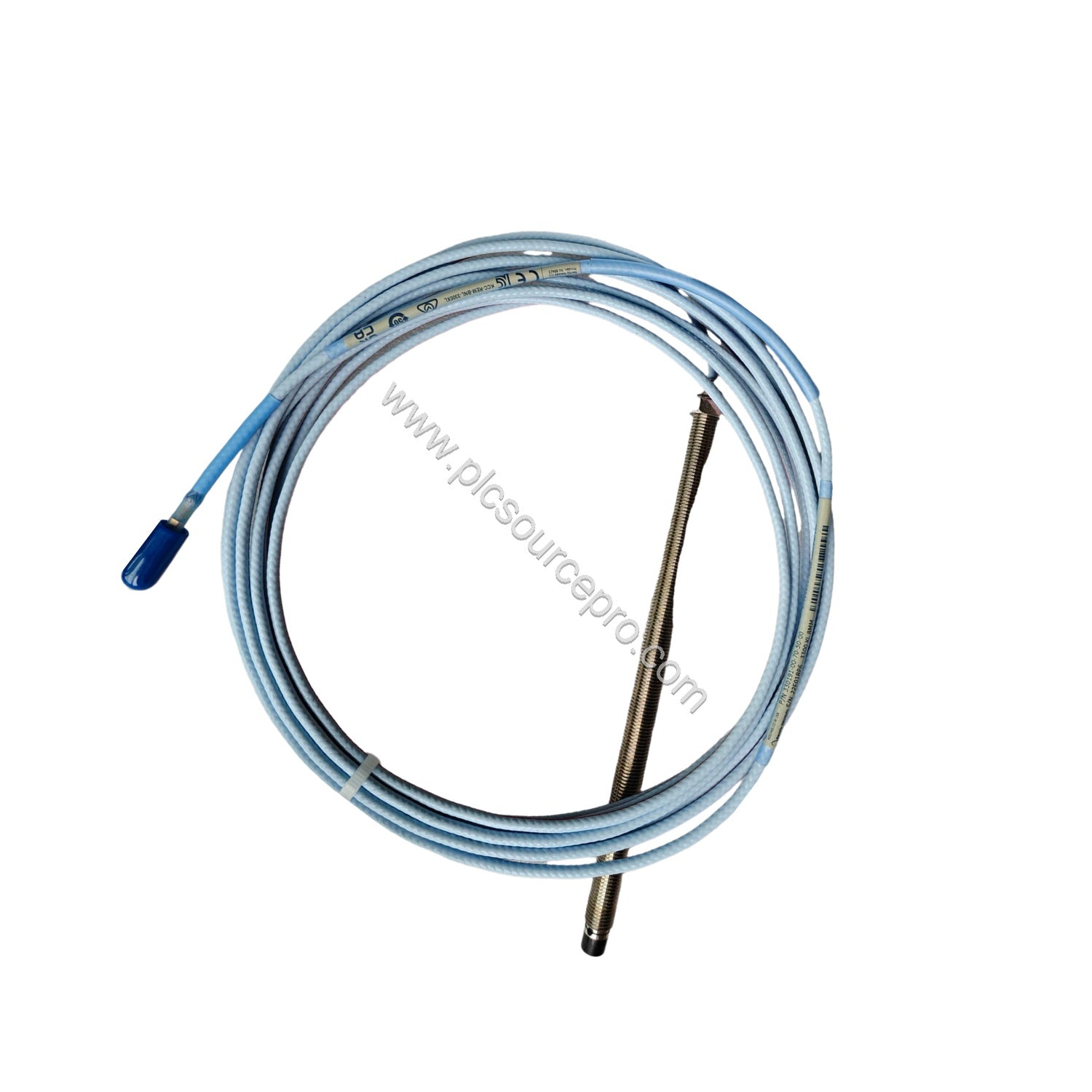

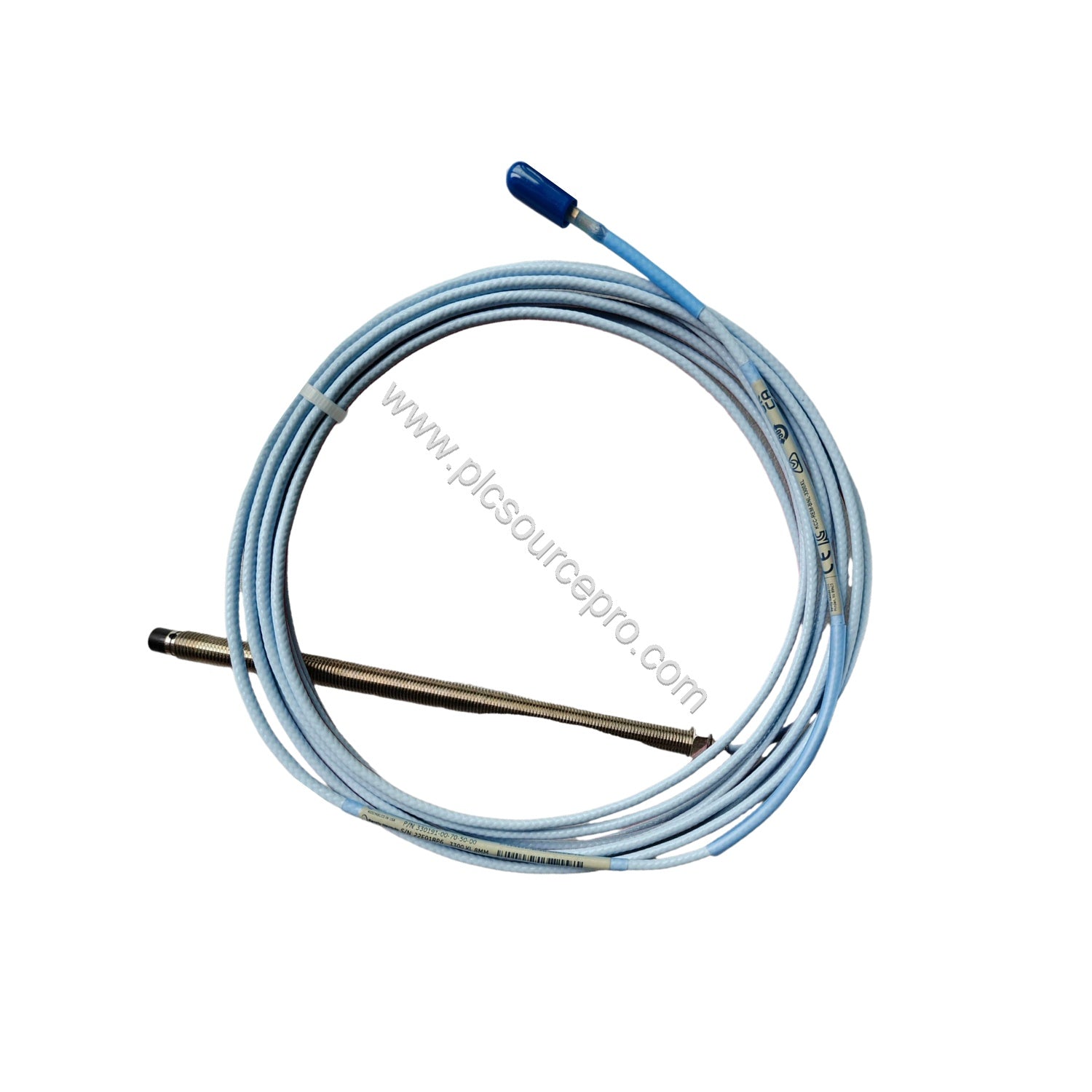

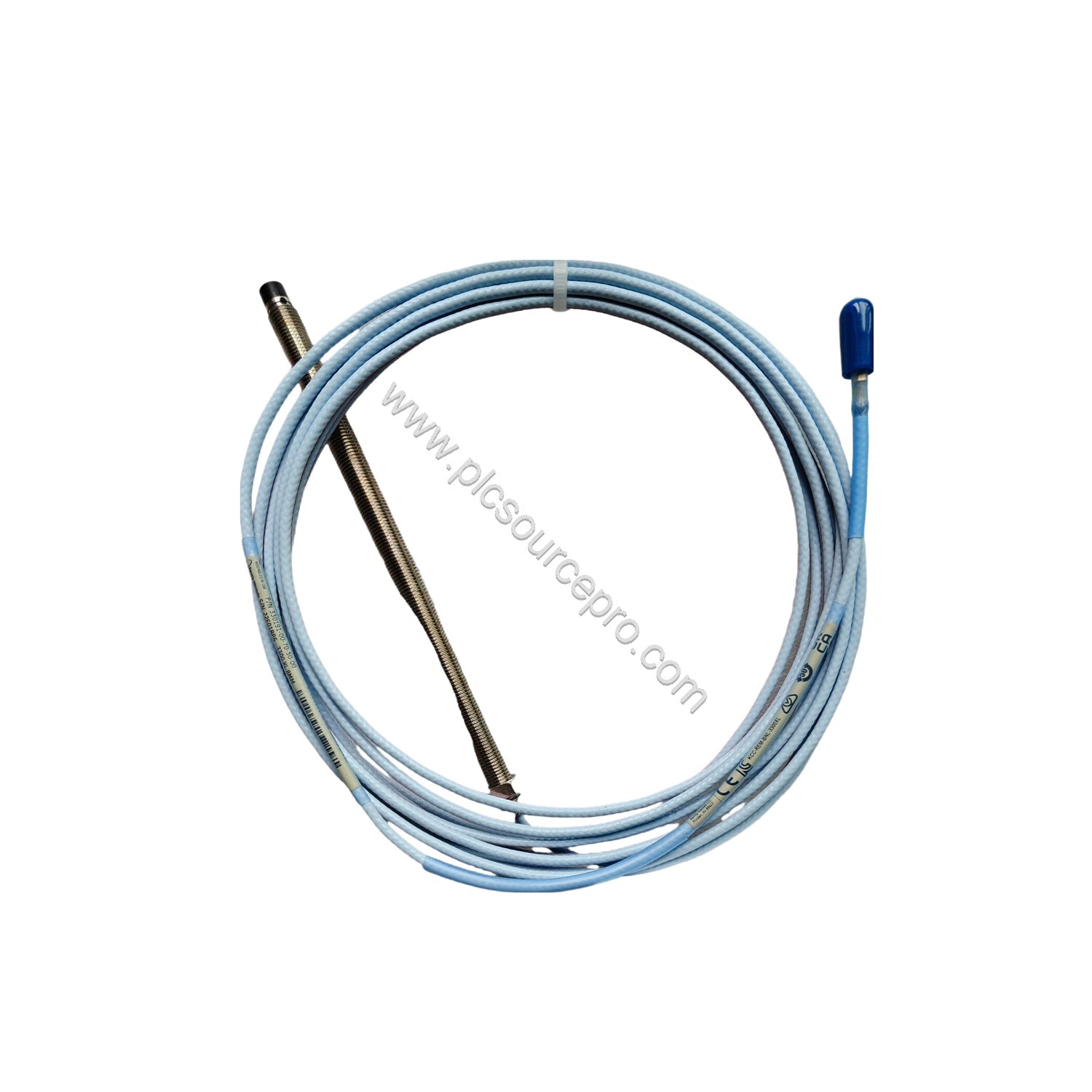

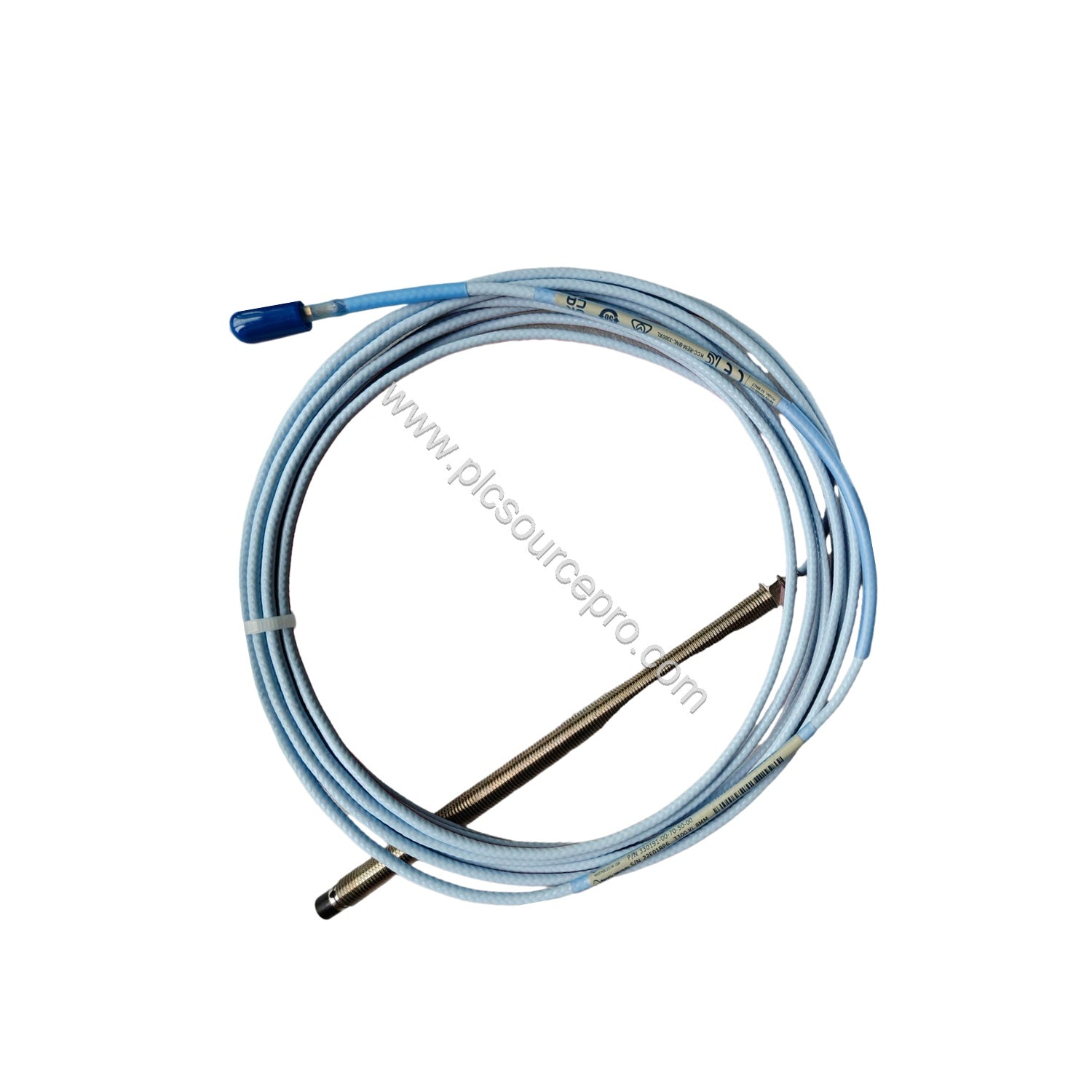

عندما تعاني أنظمة مراقبة الاهتزاز من انفصال طرف المسبار أو سحب الكابل، يوفر مسبار Bently Nevada 330191-00-70-20-CN 3300 XL 8 مم ETR حلاً قويًا. هذه الوحدة الأوتوماتيكية الصناعية جزء من سلسلة 3300 XL، المصممة لقياسات القرب الموثوقة في الآلات الدوارة. يدمج 330191-00-70-20-CN قولبة TipLoc الحاصلة على براءة اختراع لربط طرف المسبار بإحكام وتقنية CableLoc لقوة سحب تبلغ 330 نيوتن (75 رطلاً) على كابل المسبار. تعالج هذه الابتكارات مباشرة أوضاع الفشل الشائعة في مجسات التيار الدوامي.
المواصفات الفنية
يعمل جهاز Bently Nevada 330191-00-70-20-CN بمتطلبات طاقة تتراوح من -17.5 Vdc إلى -26 Vdc عند استخدام دائرة غير قابلة للاشتعال (وفقًا للرسم 140979)، مع استهلاك تيار بحد أقصى 12 مللي أمبير. بالنسبة لتركيبات الحاجز، يتراوح نطاق الجهد من -23 Vdc إلى -26 Vdc. حساسية الإمداد أقل من 2 ملي فولت تغيير لكل فولت تغيير في جهد الإدخال، مما يضمن استقرار الإخراج. مقاومة الإخراج هي 50 أوم. المقاومة الاسمية لتيار مستمر للمسبار (RPROBE) هي 7.88 ± 0.50 أوم لطول 2.0 متر. طرف المسبار مصنوع من كبريتيد البوليفينيلين (PPS) والغطاء من الفولاذ المقاوم للصدأ AISI 303 أو 304. الكابل القياسي هو 75 أوم ثلاثي المحور معزول بـ FEP؛ يستخدم كابل درجة الحرارة الممتدة عزل PFA. أقصى قوة شد هي 330 نيوتن (75 رطلاً) من علبة المسبار إلى سلك المسبار، و 270 نيوتن (60 رطلاً) عند موصل كابل التمديد. مادة الموصل هي نحاس مطلي بالذهب أو نحاس بريليوم، مع أقصى عزم دوران للموصل 0.565 نيوتن متر (5 رطل/بوصة). الخيط 3/8-24 UNF له أقصى طول اشتباك 0.563 بوصة. الوزن هو 323 جم/م (11.4 أوقية).
تصنيفات درجة الحرارة
بالنسبة لـ EPL Ga و Gc، تتراوح تصنيفات درجة الحرارة المحيطة من T1 (-55 درجة مئوية إلى +232 درجة مئوية) إلى T5 (-55 درجة مئوية إلى +40 درجة مئوية). بالنسبة لـ EPL Dc، يتضمن الجدول T280 درجة مئوية عند Ta -55 درجة مئوية إلى +232 درجة مئوية حتى T90 درجة مئوية عند Ta -55 درجة مئوية إلى +40 درجة مئوية.
التطبيقات الصناعية
يعد Bently Nevada 330191-00-70-20-CN مثاليًا لمراقبة الاهتزازات الشعاعية وموضع العمود في التوربينات والضواغط والمضخات والمحركات. في مصانع البتروكيماويات، يمنع خيار كابل FluidLoc تسرب الزيت من الآلة عبر الجزء الداخلي للكابل، مما يقلل من الصيانة. يوفر مسبار 8 مم، مع تغليفه السميك من PPS وقطره الأكبر، متانة إضافية ضد الاعتداء المادي في البيئات القاسية. بفضل تصاميم TipLoc و CableLoc الحاصلة على براءة اختراع، يقلل 330191-00-70-20-CN من وقت التوقف الناتج عن أعطال المسبار، متوافقًا مع استراتيجية منع الأعطال.
إرشادات التثبيت والإعداد
عند تثبيت Bently Nevada 330191-00-70-20-CN، تأكد من تعشيق خيوط علبة المسبار بشكل صحيح مع فتحة التثبيت 3/8-24 UNF. الخيار غير الملولب لهذا الطراز هو 0.0 بوصة، مع طول إجمالي للعلبة يبلغ 7 بوصات. استخدم عزم دوران يبلغ 0.565 نيوتن متر على الموصل. بالنسبة للأنظمة التي يبلغ طولها مترًا واحدًا، لا يلزم وجود كابل تمديد؛ لتشغيل أطول، استخدم كابلات تمديد BN المناسبة. يقوم المسبار بختم الضغط التفاضلي بحلقة Viton O-ring، ولكن لاحظ أن المجسات لا يتم اختبارها للضغط قبل الشحن. تحقق من أن مصدر الطاقة يوفر نطاق الجهد المطلوب؛ قد يؤدي التشغيل الإيجابي أكثر من -23.5 فولت تيار مستمر إلى تقليل النطاق الخطي.
التوافق والتكامل
يتكامل Bently Nevada 330191-00-70-20-CN بسلاسة مع كابلات تمديد Bently Nevada وأجهزة القرب (BN Prox). يتم استيفاء معلمات الكيان فقط عند استخدام كابلات تمديد BN مع BN Prox. يعمل هذا المسبار مع أنظمة مراقبة Bently Nevada القياسية لقياس الاهتزاز والموضع. يضمن الكابل ثلاثي المحور 75 أوم سلامة الإشارة عبر مسافات تصل إلى 9 أمتار (قياسية) أو 9 أمتار (درجة حرارة ممتدة).
دليل الاختيار ونصائح الشراء
قبل شراء Bently Nevada 330191-00-70-20-CN، تحقق من الطول الإجمالي للمسبار (2.0 متر) وموافقة الوكالة (الموافقة الخاصة بالبلد). اختر بين كابل النطاق الحراري القياسي أو الممتد والدرع الاختياري. للحصول على أفضل متانة ضد الاعتداء المادي، يوصى باستخدام مسبار 8 مم. تقدم PLC Source PRO هذا الطراز في عبوة مصنع أصلية جديدة مع ضمان لمدة 12 شهرًا. تأكد من التوافق مع نظام المراقبة الحالي لديك وأطوال كابلات التمديد لضمان التكامل الصحيح للنظام.
