نظرة عامة على المنتج

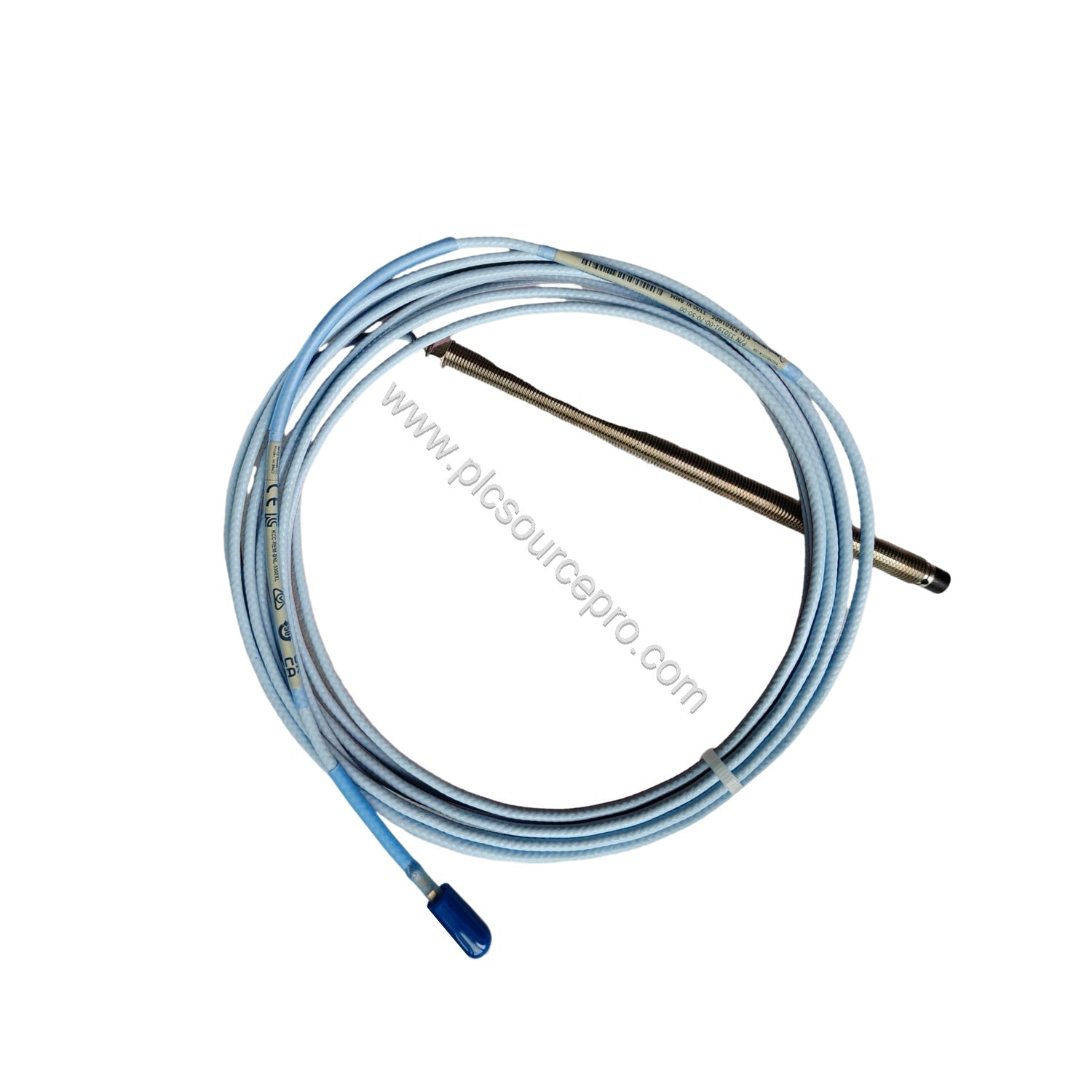

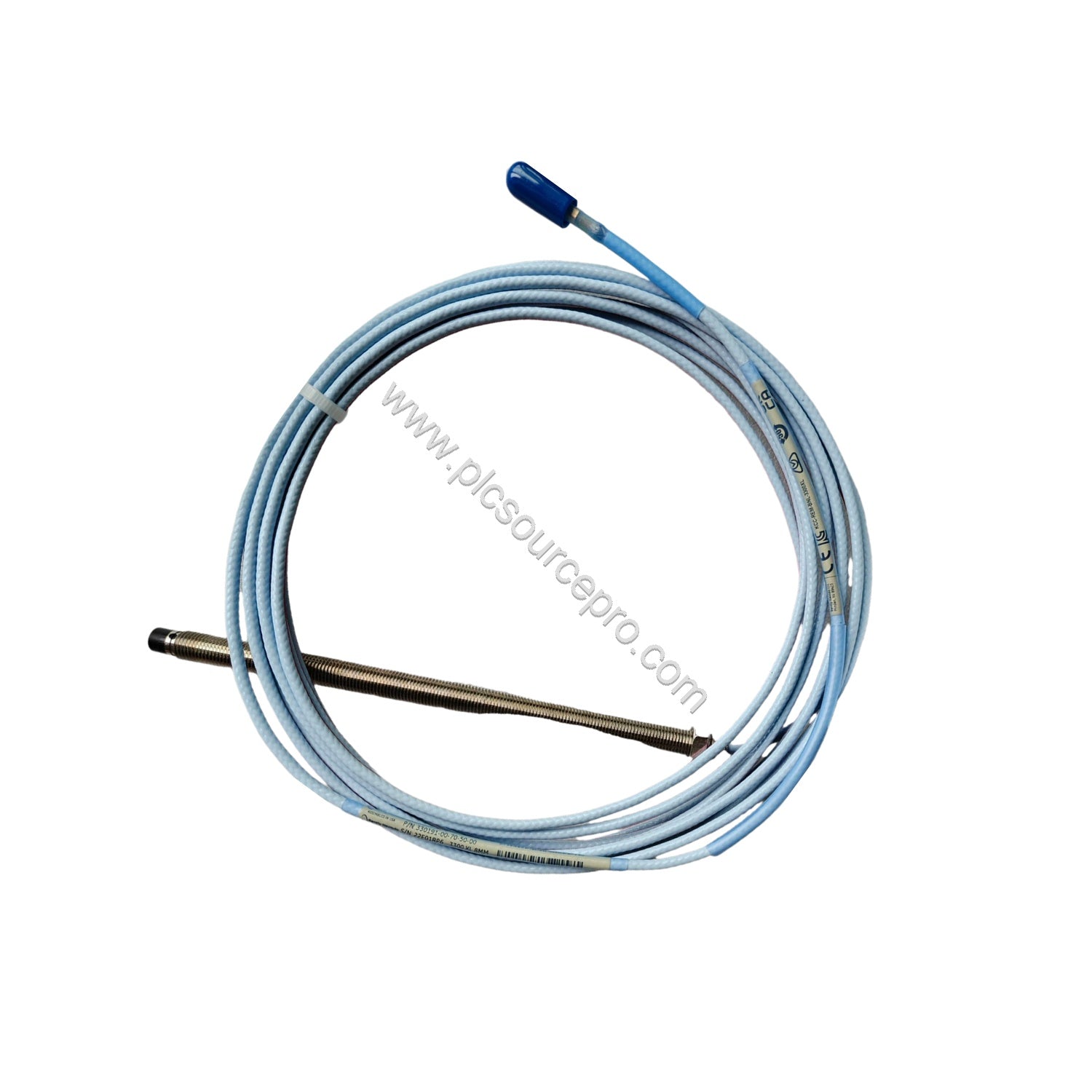

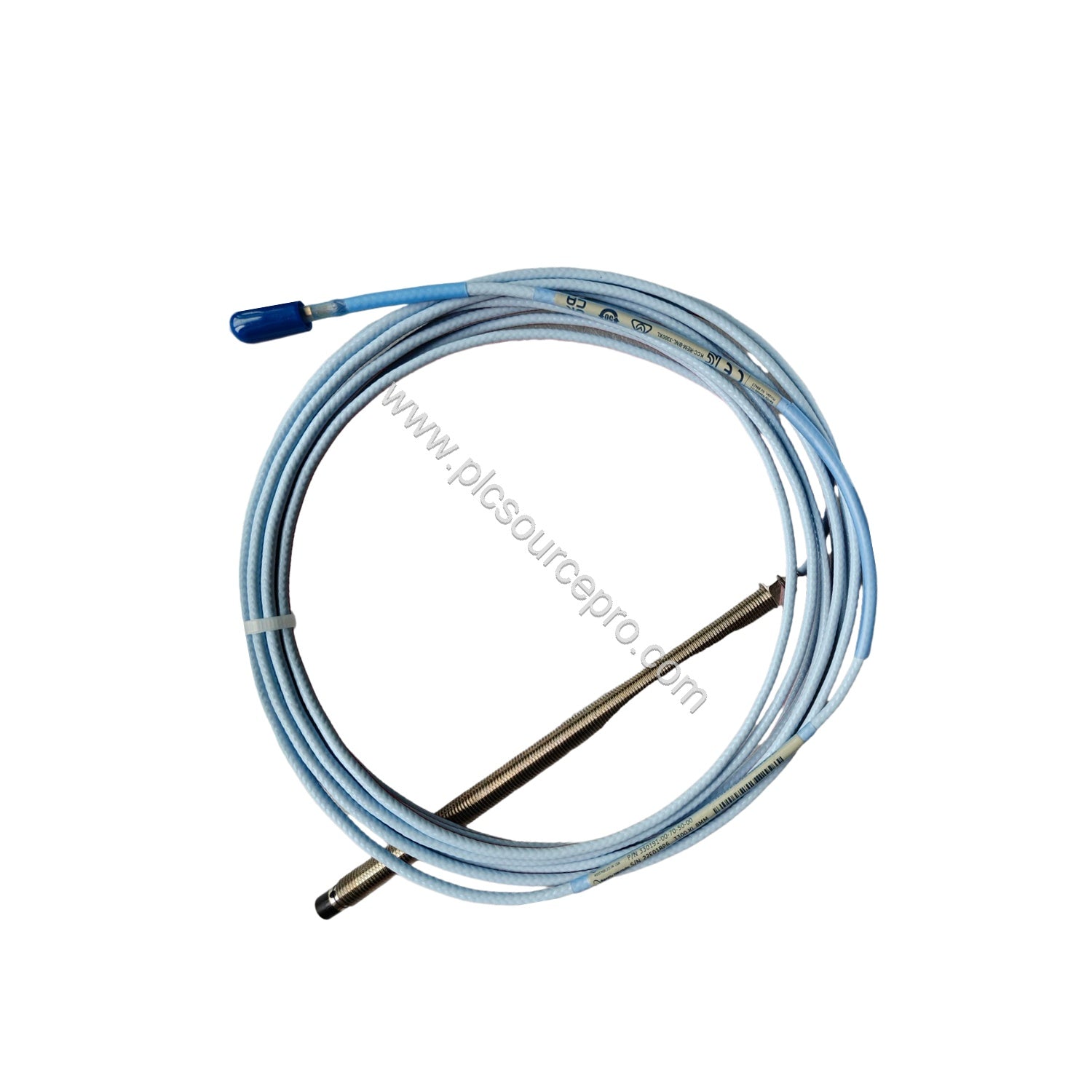

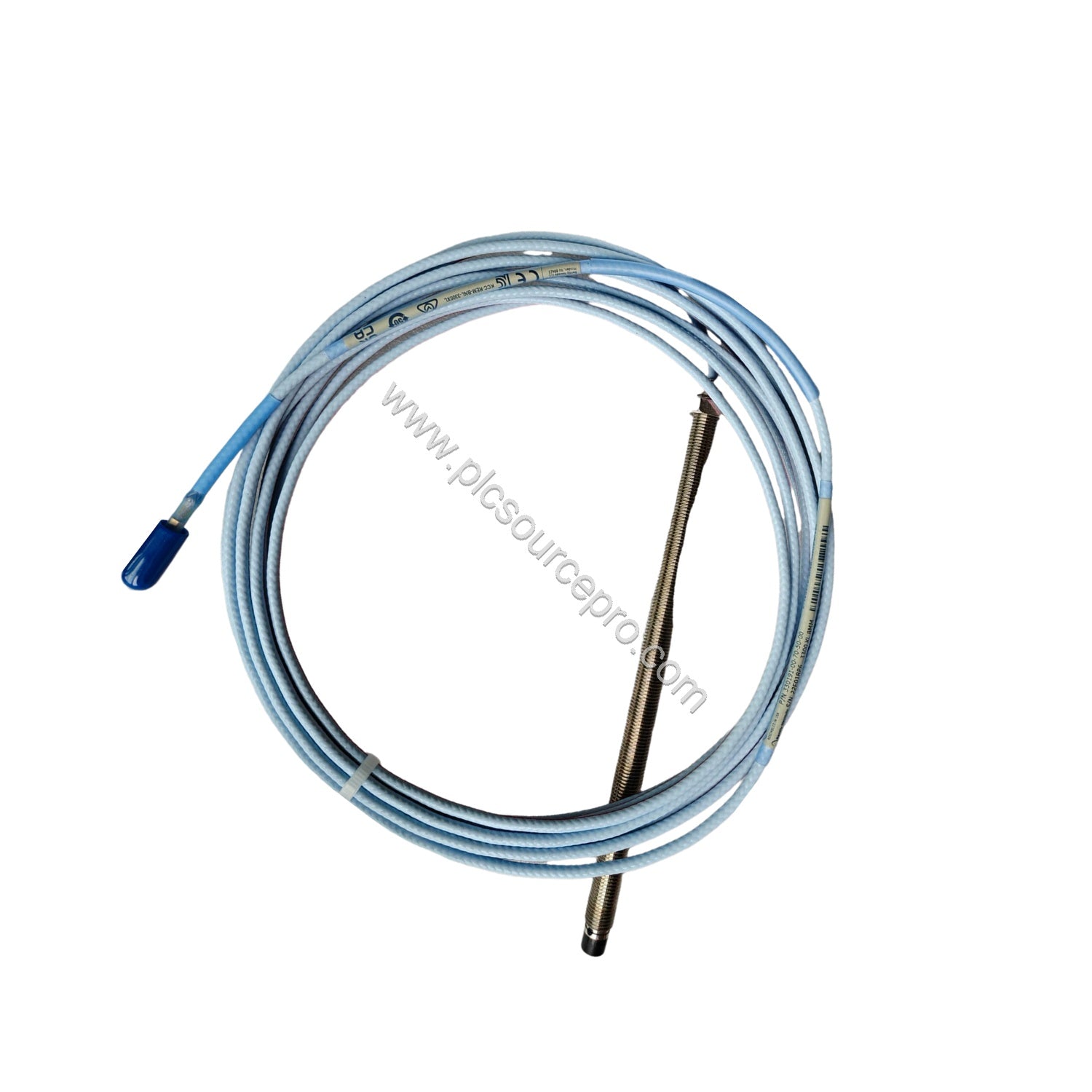

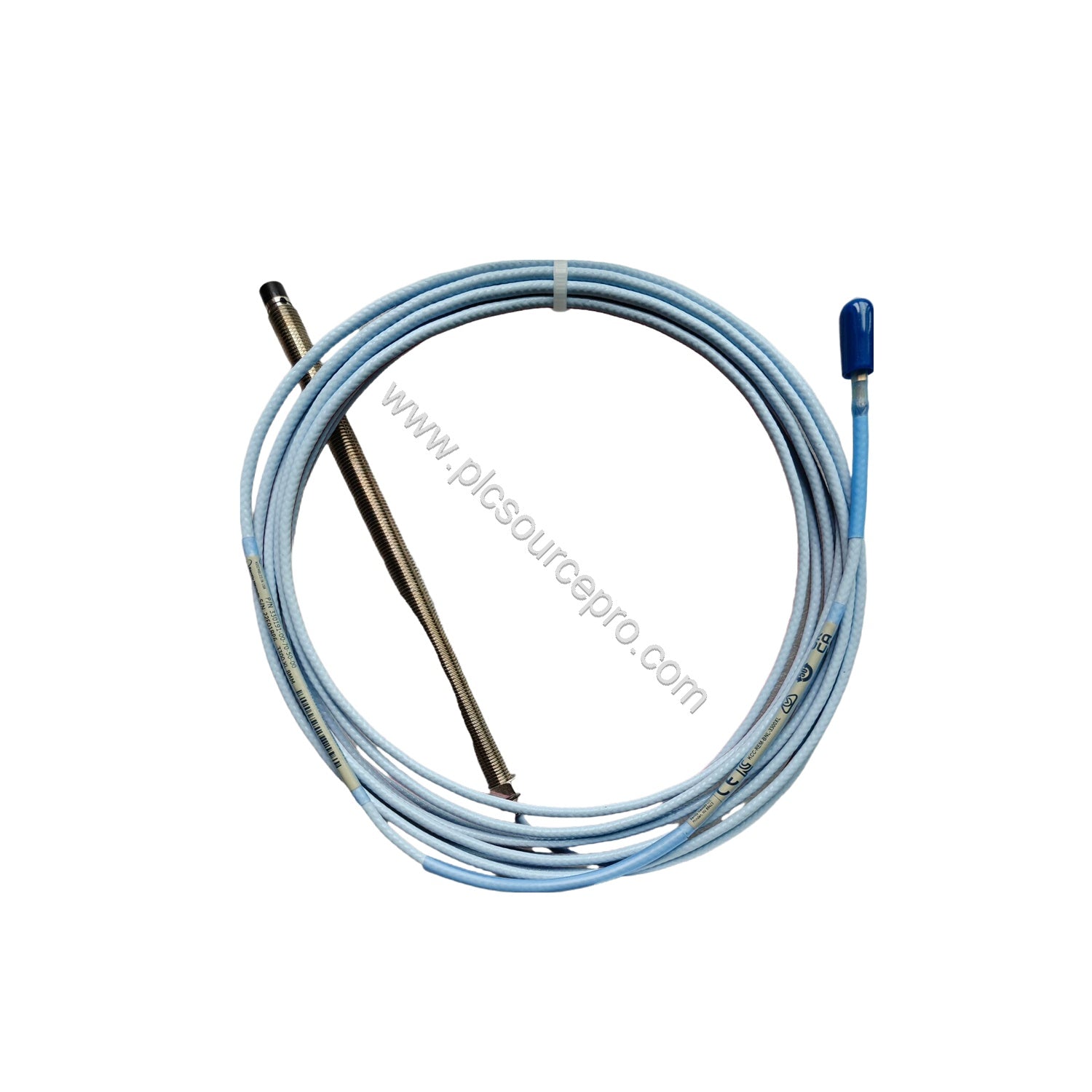

مسبار التقارب Bently Nevada 330191-00-70-20-00 هو مسبار تقارب 3300 XL 8 مم ETR مصمم لحماية الآلات الدوارة الحيوية. يتميز هذا الطراز بطول غلاف إجمالي يبلغ 7 بوصات وطول مسبار إجمالي يبلغ 2.0 متر، مع خيط 3/8-24 UNF وبدون درع. يشتمل 330191-00-70-20-00 على تقنيات TipLoc و CableLoc الحاصلة على براءة اختراع لمنع أعطال المسبار الشائعة مثل انفصال الطرف وانسحاب الكابل، مما يضمن التشغيل الموثوق به في البيئات الصناعية القاسية.
المواصفات الفنية
| المعلمة |
القيمة |
| مصدر الطاقة |
-17.5 Vdc إلى -26 Vdc (غير قابل للاشتعال)؛ -23 Vdc إلى -26 Vdc مع حواجز؛ أقصى استهلاك 12 مللي أمبير |
| حساسية الإمداد |
< 2 مللي فولت تغيير في جهد الخرج لكل تغيير في الجهد الكهربائي بمقدار فولت واحد |
| مقاومة الخرج |
50 أوم |
| مقاومة التيار المستمر الاسمية للمسبار (RPROBE) عند 2.0 م |
7.88 ± 0.50 أوم |
| مادة طرف المسبار |
كبريتيد البوليفينيلين (PPS) |
| مادة غلاف المسبار |
الفولاذ المقاوم للصدأ AISI 303 أو 304 |
| كابل قياسي |
محوري ثلاثي 75 أوم، معزول بـ FEP؛ الأطوال: 0.5، 1، 1.5، 2، 3، 5، 9 م |
| كابل نطاق درجة الحرارة الممتد |
محوري ثلاثي 75 أوم، معزول بـ PFA؛ الأطوال: 0.5، 1، 1.5، 2، 5، 9 م |
| درع (اختياري) |
AISI 302 أو 304 SST مرن مع غلاف خارجي FEP |
| قوة الشد (الحد الأقصى المقدر) |
330 نيوتن (75 رطل قوة) من غلاف المسبار إلى الرصاص؛ 270 نيوتن (60 رطل قوة) عند الرصاص إلى موصل كابل التمديد |
| مادة الموصل |
نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب |
| الحد الأقصى لعزم دوران الموصل |
0.565 نيوتن متر (5 رطل بوصة) |
| خيط غلاف المسبار (أقصى ارتباط للخيط) |
3/8-24، 0.563 بوصة |
| الوزن |
323 جرام/م (11.4 أونصة/قدم) |
| تصنيف درجة الحرارة (EPL Ga/Gc) |
T1 (-55 درجة مئوية إلى +232 درجة مئوية) إلى T5 |
لماذا يمنع هذا المسبار الأعطال الشائعة

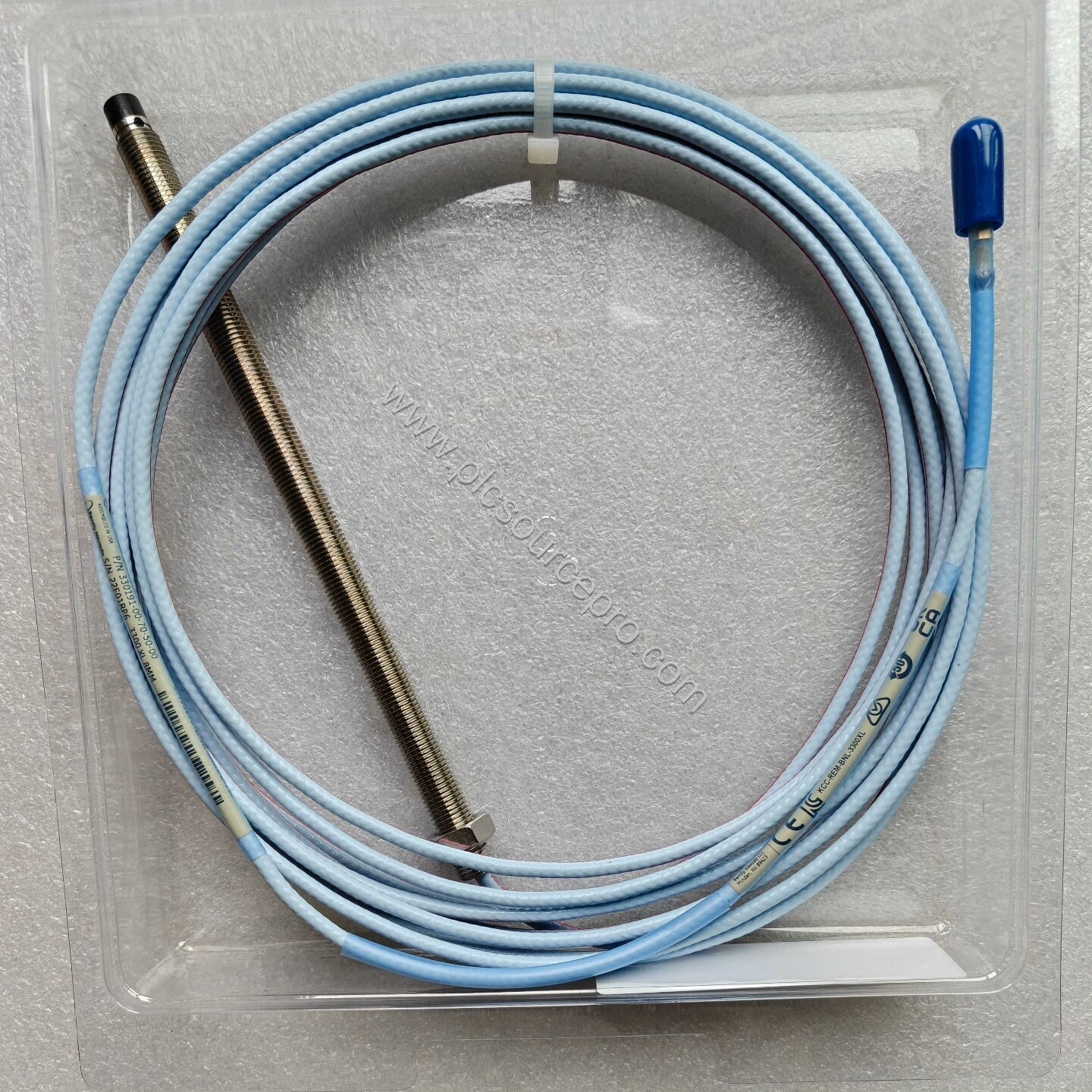

يستخدم Bently Nevada 330191-00-70-20-00 طريقة قولبة TipLoc الحاصلة على براءة اختراع والتي تخلق رابطًا قويًا بين طرف المسبار والجسم، مما يزيل انفصال الطرف. يوفر تصميم CableLoc قوة سحب تبلغ 330 نيوتن (75 رطل قوة) عند غلاف المسبار لتوصيل الرصاص، مما يمنع انسحاب الكابلات أثناء التركيب أو الاهتزاز. يوقف خيار كابل FluidLoc الاختياري تسرب الزيت عبر الجزء الداخلي للكابل، وهي مشكلة شائعة في الآلات المزودة بمواد تشحيم.
التطبيقات الصناعية
يُعد مسبار 330191-00-70-20-00 مثاليًا لمراقبة الاهتزازات في التوربينات البخارية والضواغط الطاردة المركزية والمضخات الكبيرة. يوفر قطر 8 مم تغليفًا سميكًا من PPS لزيادة المتانة مقارنة بمسبارات 5 مم. في بيئات درجات الحرارة العالية (حتى +232 درجة مئوية لتصنيف T1)، يحافظ المسبار على قياس دقيق دون انحراف.
إرشادات التثبيت
عند تثبيت 330191-00-70-20-00، تأكد من إدخال خيط 3/8-24 UNF بحد أقصى 0.563 بوصة. استخدم مفتاح عزم الدوران على الموصل بحيث لا يتجاوز 0.565 نيوتن متر. بالنسبة للأنظمة التي يبلغ طولها مترًا واحدًا، لا يلزم كابل تمديد. في حالة استخدام حواجز، يجب أن يكون جهد الإمداد بين -23 Vdc و -26 Vdc للحفاظ على النطاق الخطي. قد يؤدي التشغيل عند جهد أكثر إيجابية من -23.5 Vdc إلى تقليل النطاق الخطي.
نصائح الصيانة
افحص كابل المسبار بانتظام بحثًا عن أي قطع أو التواءات. يمنع ختم الحلقة الدائرية Viton تسرب الضغط التفاضلي ولكنه غير مختبر للضغط - تجنب الإفراط في الشد. استبدل الحلقة الدائرية إذا لوحظ أي تسرب للزيت. حافظ على نظافة طرف المسبار؛ PPS مقاوم لمعظم المواد الكيميائية ولكن تجنب المنظفات الكاشطة.
استكشاف المشكلات الشائعة وإصلاحها
إذا كان جهد الخرج غير منتظم، تحقق من أن جهد الإمداد ضمن -17.5 Vdc إلى -26 Vdc (غير قابل للاشتعال) أو -23 Vdc إلى -26 Vdc مع حواجز. تحقق من RPROBE عند رأس المسبار: يجب أن يكون 7.88 ± 0.50 أوم لطول 2.0 متر. تشير المقاومة العالية إلى كابل تالف. تأكد من أن الموصل مشدود إلى 0.565 نيوتن متر. إذا كان النظام يستخدم حاجزًا، فتأكد من أن الحاجز متوافق مع معلمات كيان المسبار، والتي يتم الوفاء بها عند استخدام كابلات تمديد Bently Nevada و Bently Nevada Proximitor.
