نظرة عامة على المنتج

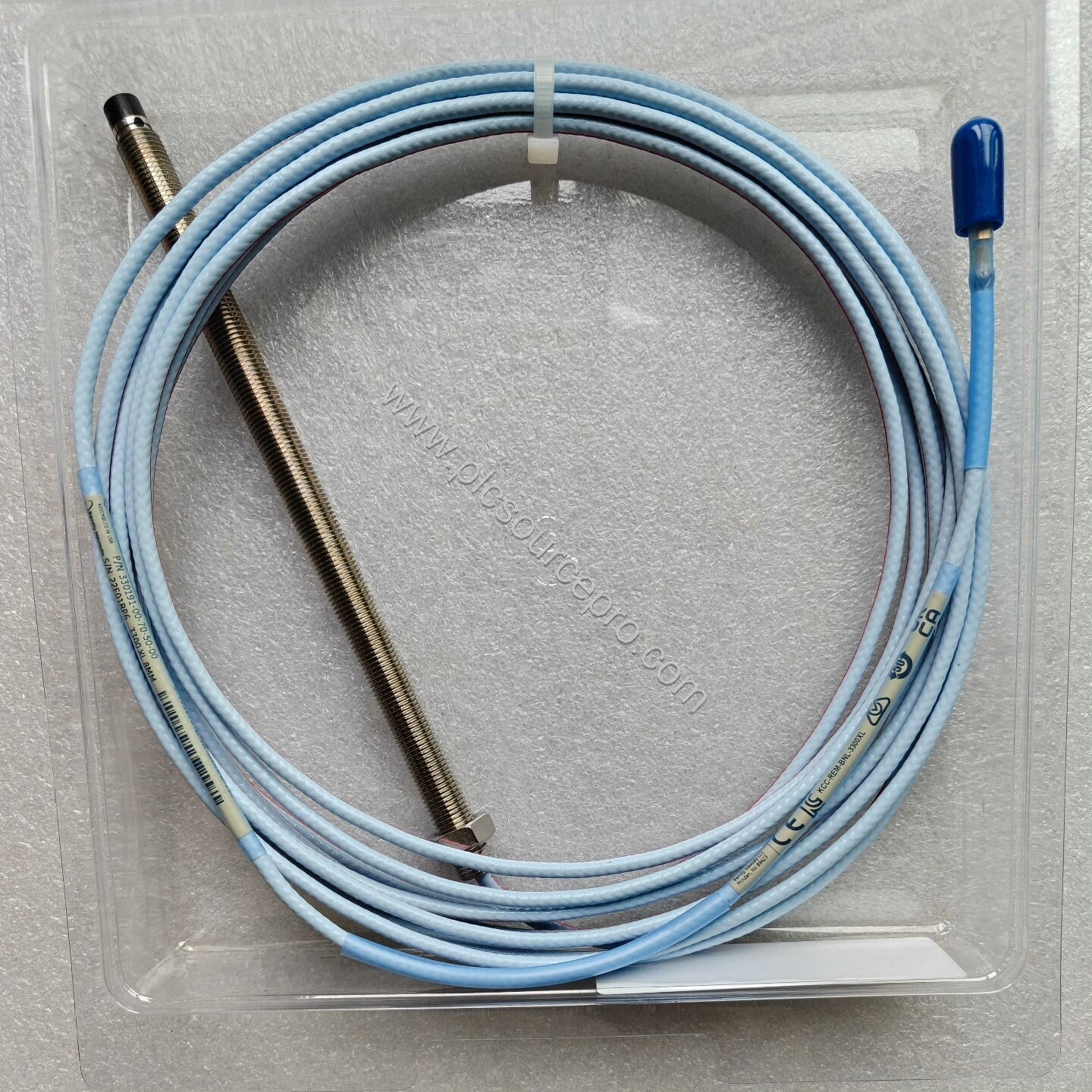

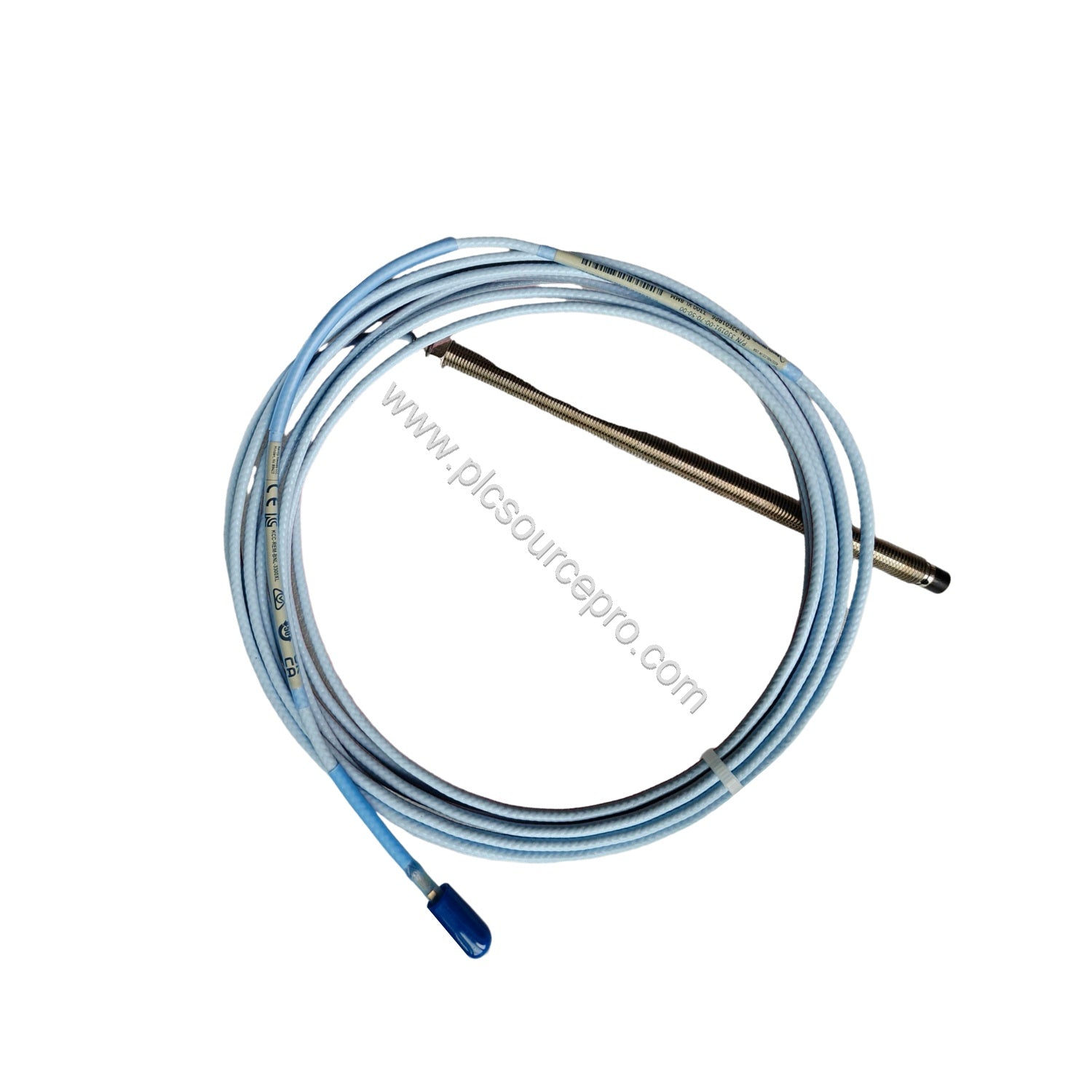

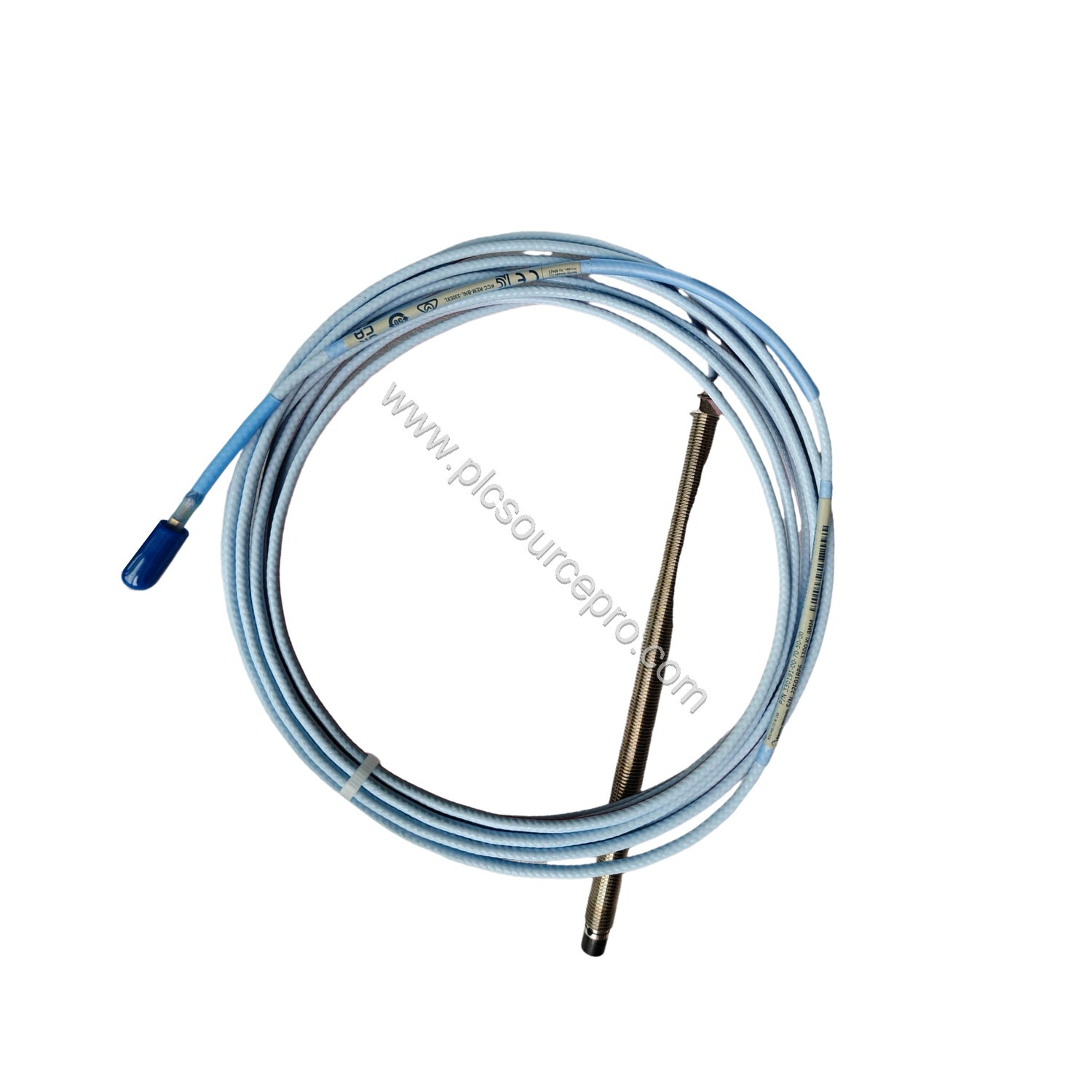

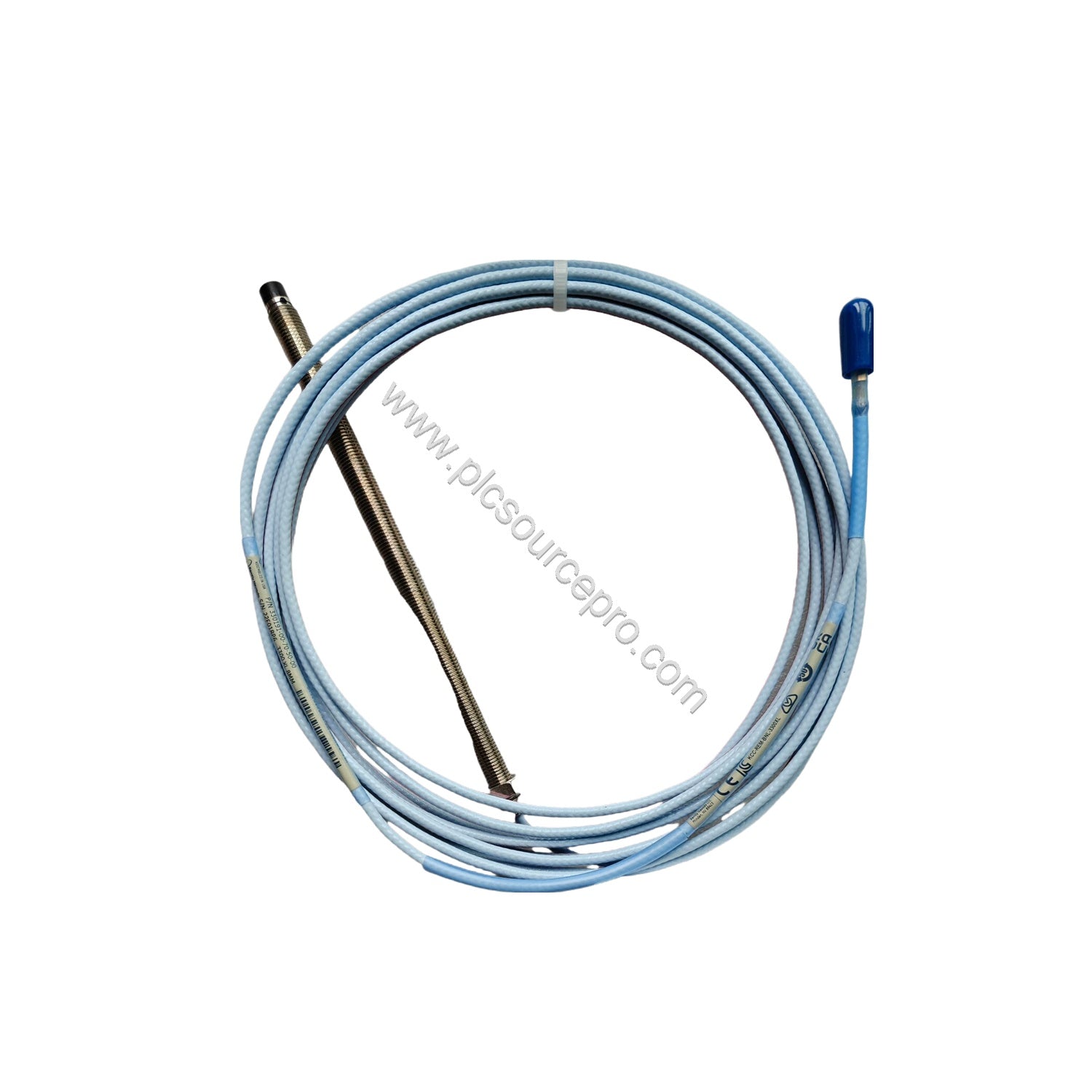

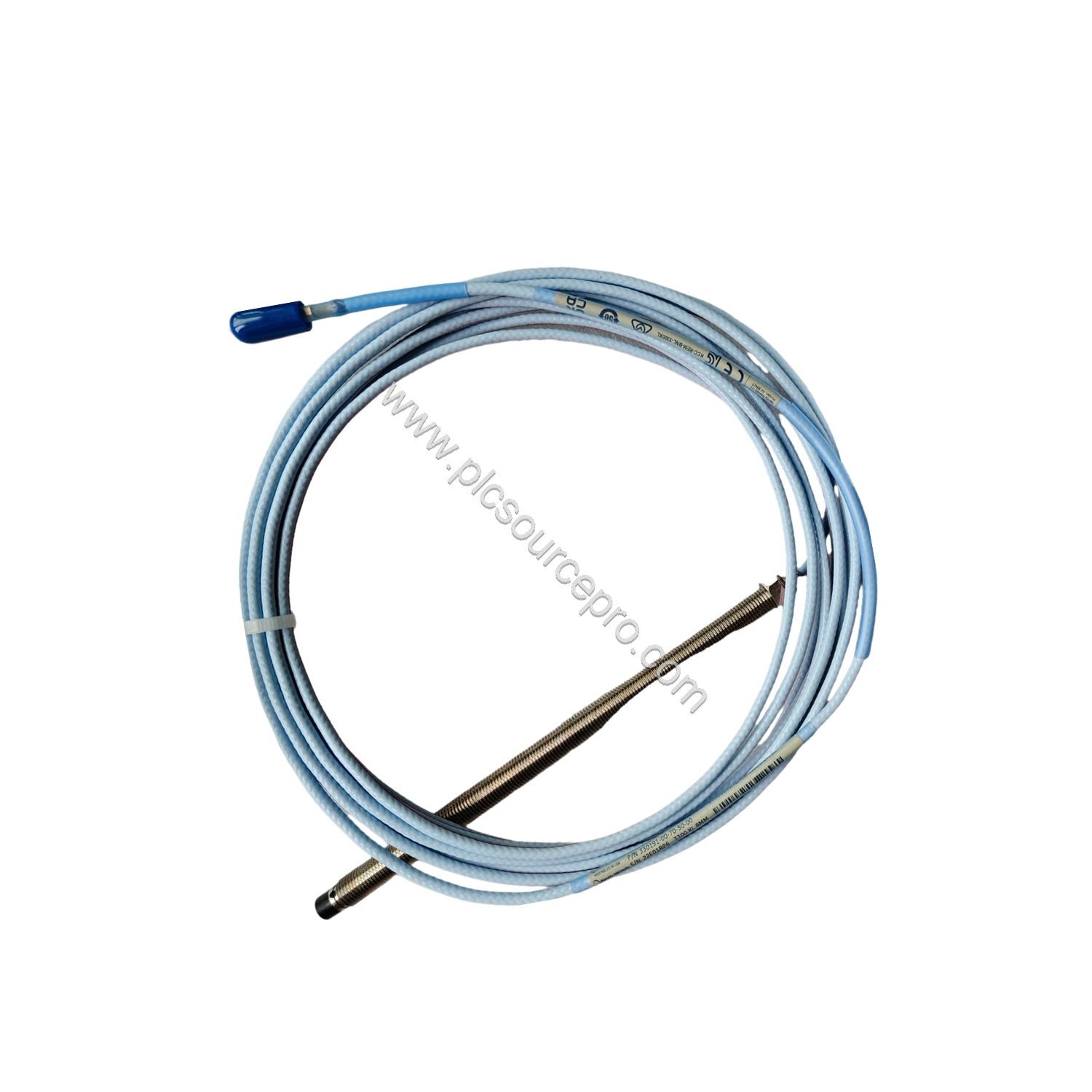

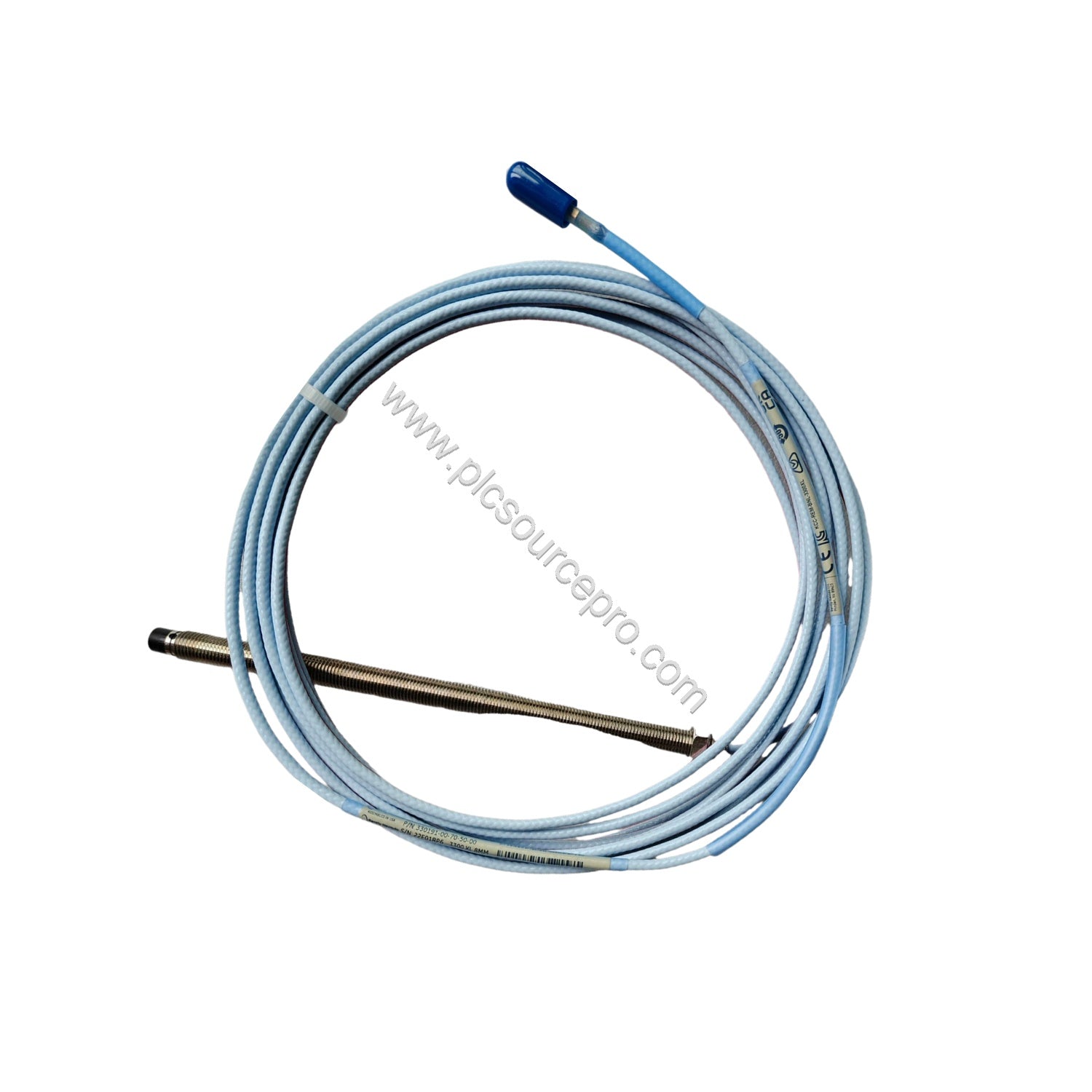

عندما تسبب أعطال المجس فترات توقف مكلفة في الآلات الدوارة، يوفر Bently Nevada 330191-00-70-10-00 حلاً موثوقًا به. تم تصميم مجس القرب 3300 XL 8 مم ETR لمنع أنماط الأعطال الشائعة مثل سحب الكابلات، وانفصال الأطراف، وتسرب السوائل. بفضل قالب TipLoc وتصميم CableLoc الحاصلين على براءة اختراع، يوفر 330191-00-70-10-00 قوة سحب تبلغ 330 نيوتن (75 رطل قوة) عند اتصال غلاف المجس بسلك المجس، مما يضمن سلامة مادية قوية حتى في البيئات الصناعية القاسية. يتميز المجس بطول كابل إجمالي يبلغ 1.0 متر، وغلاف كلي يبلغ 7 بوصات، وخرطوم 3/8-24 UNF بطول غير مسنن بحد أدنى 0.0 بوصة. هذا النموذج هو جزء من سلسلة 3300 XL الموثوقة من Bently Nevada، المصممة لمراقبة الاهتزاز بالتيارات الدوامية في التوربينات الضاغطة والمضخات.
المواصفات الفنية
يتم اشتقاق المعلمات الرئيسية لـ Bently Nevada 330191-00-70-10-00 مباشرة من بيانات المنتج:
-
مزود الطاقة: يتطلب -17.5 Vdc إلى -26 Vdc (دائرة غير قابلة للاشتعال) عند 12 مللي أمبير كحد أقصى؛ التشغيل تحت -23.5 Vdc للحواجز
-
حساسية الإمداد: أقل من 2 مللي فولت تغيير لكل فولت تغيير في جهد الإدخال
-
مقاومة الخرج: 50 Ω
-
مقاومة المجس الاسمي للتيار المستمر: 7.59 ± 0.50 Ω بطول مجس 1.0 متر
-
مادة طرف المجس: بولي فينيلين سلفيد (PPS)
-
مادة غلاف المجس: الفولاذ المقاوم للصدأ AISI 303 أو 304
-
الكابل: FEP ثلاثي المحاور معزول 75Ω (قياسي) أو PFA (نطاق درجة حرارة ممتد)
-
قوة الشد: 330 نيوتن (75 رطل قوة) من غلاف المجس إلى سلك المجس؛ 270 نيوتن (60 رطل قوة) عند سلك المجس إلى موصلات كابل التمديد
-
مادة الموصل: نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب؛ أقصى عزم دوران 0.565 نيوتن متر (5 بوصة رطل قوة)
-
جدول درجات الحرارة: EPL Ga/Gc: T1 (-55 درجة مئوية إلى +232 درجة مئوية) حتى T5 (-55 درجة مئوية إلى +40 درجة مئوية)؛ EPL Dc: T280 درجة مئوية عند Ta -55 درجة مئوية إلى +232 درجة مئوية، إلخ.
-
وزن المجس: 323 جم/م (11.4 أوقية)
تضمن هذه المواصفات أن 330191-00-70-10-00 يعمل بشكل موثوق في الظروف القاسية، من -55 درجة مئوية إلى +232 درجة مئوية اعتمادًا على تصنيف درجة الحرارة.
التطبيقات الصناعية
يعتبر Bently Nevada 330191-00-70-10-00 مثاليًا لمراقبة الاهتزاز في الآلات الدوارة الهامة. تشمل التطبيقات النموذجية ما يلي:
-
التوربينات: توربينات البخار، توربينات الغاز، والضواغط المحورية حيث يجب قياس الاهتزاز الشعاعي وموضع العمود بدقة.
-
الضواغط الطاردة المركزية: معدات دوارة عالية السرعة تتطلب قياس قرب دقيق لمنع الفشل الكارثي.
-
المضخات والمراوح: المضخات الكبيرة ومراوح السحب المستحثة حيث يمكن اكتشاف تآكل المحمل وعدم المحاذاة مبكرًا باستخدام 330191-00-70-10-00.
نظرًا لأن 330191-00-70-10-00 يوفر تغليف PPS أكثر سمكًا لملف المجس، فإنه يوفر قوة فائقة ضد التلف المادي مقارنة بالمجسات ذات القطر الأصغر. يمنع تصميم CableLoc الحاصل على براءة اختراع أعطال الكابلات التي غالبًا ما تؤدي إلى إيقاف تشغيل خاطئ، مما يجعل هذا النموذج ترقية فعالة من حيث التكلفة للأنظمة القديمة.
إرشادات التركيب والإعداد
يعزز التركيب الصحيح لـ Bently Nevada 330191-00-70-10-00 دقة القياس وعمر المستشعر. اتبع هذه الإرشادات:
-
التركيب: استخدم حاملًا ملولبًا بخيط 3/8-24 UNF. تأكد من أقصى طول لتوصيل الخيط يبلغ 0.563 بوصة. يحتوي المجس على طول غير ملولب بحد أدنى 0.0 بوصة، لذا يجب أن يكون مثبتًا بالكامل.
-
توجيه الكابل: ثبت الكابل بطول 1.0 متر بعيدًا عن الحواف الحادة والأجزاء المتحركة. يجب ألا يتم ثني أو لف الكابل ثلاثي المحاور (75Ω)؛ تجنب إجهاد الشد الذي يتجاوز 330 نيوتن (75 رطل قوة) عند غلاف المجس.
-
إعداد الفجوة: للحصول على نطاق خطي مثالي، اضبط فجوة المجس إلى الهدف وفقًا لرسومات التركيب من Bently Nevada 140979. قد يؤدي التشغيل بجهد أكثر إيجابية من -23.5 Vdc إلى تقليل النطاق الخطي.
-
الحماية البيئية: يستخدم المجس حلقة Viton® O-ring لإغلاق الضغط التفاضلي بين الطرف والغلاف. لا تختبر الضغط قبل الشحن؛ تم تصميم الختم لظروف التشغيل العادية.
الصيانة والموثوقية
لزيادة عمر خدمة 330191-00-70-10-00، طبق الممارسات التالية:
-
الفحص المنتظم: افحص بصريًا طرف المجس والكابل بحثًا عن علامات التآكل أو التآكل أو التآكل الكيميائي. يقاوم طرف PPS وغلاف الفولاذ المقاوم للصدأ معظم البيئات الصناعية.
-
العناية بالموصل: يجب تنظيف الموصلات المطلية بالذهب بالكحول الأيزوبروبيلي إذا كان التلوث مرئيًا. قم بتشديد الموصلات إلى 0.565 نيوتن متر (5 بوصة رطل قوة) لتجنب التلف.
-
الامتثال لدرجة الحرارة: تأكد من أن درجة الحرارة المحيطة عند طرف المجس تقع ضمن تصنيف درجة الحرارة المحدد (على سبيل المثال، T3: -55 درجة مئوية إلى +120 درجة مئوية للتطبيقات القياسية).
-
الاختبار الدوري: قم بقياس مقاومة المجس للتيار المستمر (RPROBE) بين الموصل المركزي والخارجي. بالنسبة لمجس بطول 1.0 متر، يجب أن تكون القيمة 7.59 ± 0.50 أوم. يشير الانجراف إلى تدهور الكابل.
باختيار Bently Nevada 330191-00-70-10-00، يمكنك تقليل فترة التوقف غير المخطط لها بفضل تصميمه الميكانيكي القوي وموثوقيته المثبتة في الخدمة الشديدة.
دليل الاختيار ونصائح الشراء
عند اختيار 330191-00-70-10-00، تحقق من هذه المعلمات مقابل تطبيقك:
-
الخيط والتركيب: تأكد من أن خيط 3/8-24 UNF يتطابق مع فتحة التركيب الخاصة بك. يبلغ الطول الإجمالي للغلاف 7 بوصات (الخيار 70) والطول الكلي 1.0 متر (الخيار 10) ثابتين في هذا النموذج.
-
متطلبات درجة الحرارة: اختر خيار موافقة الوكالة المناسب؛ هنا هو 00 (غير مطلوب)، ولكن إذا كانت هناك حاجة إلى شهادة منطقة خطرة، فاطلب لاحقة مختلفة.
-
خيارات الكابل: كابل FEP القياسي مناسب لمعظم التطبيقات؛ يتوفر كابل PFA بنطاق درجة حرارة ممتد للمناطق ذات الحرارة العالية.
-
التوافق: هذا المجس مخصص للاستخدام مع كابلات تمديد Bently Nevada وأنظمة Prox لتلبية معلمات الكيان.
بالنسبة للتركيبات الجديدة أو الترقيات، ثق في PLC Source PRO كمورد موثوق به لمنتجات Bently Nevada الأصلية. نضمن حالة جديدة من المصنع مع ضمان لمدة 12 شهرًا.
