نظرة عامة على المنتج

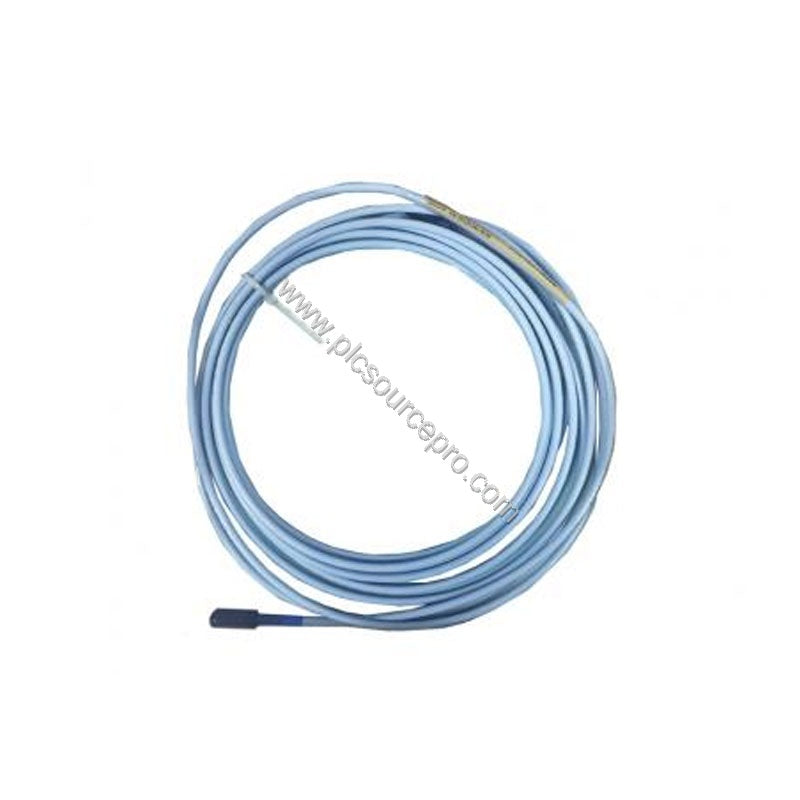

عندما تواجه أنظمة مراقبة الاهتزاز ظروفًا قاسية، توفر Bently Nevada 330191-00-40-50-00 حلاً قويًا. صُمم مسبار 3300 XL 8 مم ETR هذا، بدون درع، لتحمل الإساءة المادية ومنع طرق الفشل الشائعة مثل انفصال طرف المسبار وانسحاب الكابل. صُمم هذا الطراز للاستخدام مع مستشعرات Proximitor بطول 5 أمتار فقط، ويتميز بطريقة قولبة TipLoc الحاصلة على براءة اختراع والتي تضمن رابطة أقوى بين طرف المسبار والجسم، وتصميم CableLoc الذي يوفر قوة سحب تبلغ 330 نيوتن (75 رطل قوة). يمنع خيار كابل FluidLoc الاختياري تسرب الزيت عبر الجزء الداخلي للكابل.
المواصفات الفنية
توفر Bently Nevada 330191-00-40-50-00 مقاييس أداء دقيقة مباشرة من ورقة البيانات:
-
مزود الطاقة: يتطلب -17.5 Vdc إلى -26 Vdc (دائرة غير قابلة للاشتعال، 12 مللي أمبير كحد أقصى)، -23 Vdc إلى -26 Vdc مع حواجز.
-
حساسية الإمداد: أقل من 2 مللي فولت تغير لكل فولت تغير في جهد الإدخال.
-
مقاومة الخرج: 50 أوم.
-
مقاومة تيار المسبار (RPROBE): 8.73 أوم ± 0.50 عند طول 5.0 م.
-
الكابل: قياسي ثلاثي المحاور 75 أوم معزول بـ FEP؛ نطاق درجة حرارة ممتد مع عزل PFA.
-
قوة الشد: 330 نيوتن (75 رطل قوة) من غلاف المسبار إلى الرصاص؛ 270 نيوتن (60 رطل قوة) عند الموصلات.
-
خيط غلاف المسبار: 3/8-24 UNF، أقصى طول لتثبيت الخيط 0.563 بوصة.
-
الوزن: 323 جم/م (11.4 أوقية).
تطبيقات الصناعة
في مراقبة الآلات الدوارة، تقوم Bently Nevada 330191-00-40-50-00 بإجراء قياسات اهتزاز شعاعي وموضع حاسمة. تشمل التطبيقات النموذجية التوربينات البخارية والضواغط الطاردة والمضخات الكبيرة. يوفر حجم المسبار 8 مم مع التغليف السميك من PPS متانة مثالية ضد الإساءة المادية، مما يجعله مثاليًا لبيئات الاهتزاز العالي. يغلق المسبار الضغط التفاضلي بين الطرف والغلاف باستخدام حلقة O من Viton، مما يمنع دخول التلوث.
الصيانة والموثوقية
يضمن الفحص الروتيني لكابل المسبار والموصلات عمر خدمة طويل. تستخدم Bently Nevada 330191-00-40-50-00 موصلات نحاسية مطلية بالذهب أو نحاس بريليوم تقاوم التآكل. جسم المسبار مصنوع من الفولاذ المقاوم للصدأ AISI 303/304، مما يوفر متانة ممتازة. اتبع جداول درجات الحرارة: لـ EPL Ga/Gc، تتراوح درجة حرارة البيئة للمسبار من -55 درجة مئوية إلى +232 درجة مئوية (T1) نزولاً إلى -55 درجة مئوية إلى +40 درجة مئوية (T5). يدعم هذا النطاق الواسع البيئات الصناعية القاسية. تقلل ميزات CableLoc و TipLoc الحاصلة على براءة اختراع من نقاط الفشل الشائعة، مما يقلل من وقت التوقف غير المخطط له.
التوافق والتكامل

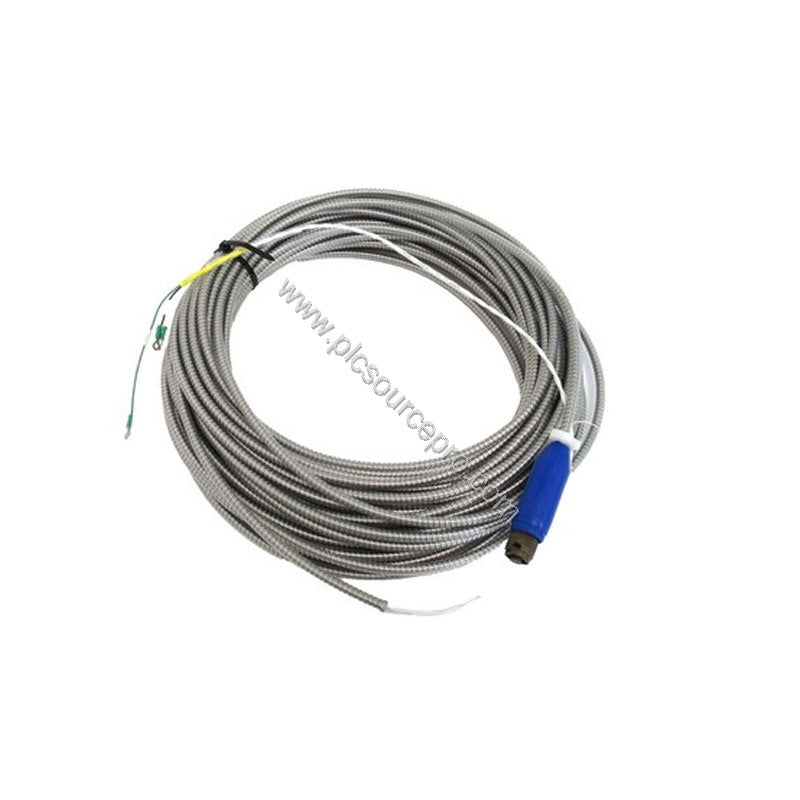

تم تصميم Bently Nevada 330191-00-40-50-00 لأنظمة 5 أمتار فقط، وتتطلب مستشعر Proximitor بطول 5 أمتار. يتصل عبر كابل ثلاثي المحاور 75 أوم بكابلات تمديد BN ومجسات BN Proximitors. لا تستخدم أنظمة المتر الواحد كابل تمديد. للامتثال لمعلمات الكيان، استخدم دائمًا كابلات تمديد BN. يتوفر المسبار بخيارات كابلات ذات نطاق درجة حرارة قياسي أو ممتد، ودرع مرن اختياري (AISI 302/304 SST مع غلاف FEP).
دليل الاختيار
عند طلب Bently Nevada 330191-00-40-50-00، تحقق من الطول غير الملولب (00 = 0.0 بوصة)، وطول الغلاف الكلي (40 = 4.0 بوصة)، والطول الكلي (50 = 5.0 م / 16.4 قدم). خيار موافقة الوكالة هو 00 (غير مطلوب). للحصول على أفضل النتائج، استخدمه مع BN Proximitors وكابلات التمديد من PLC Source PRO. يضمن هذا التوافق الحصول على بيانات اهتزاز موثوقة لبرامج الصيانة التنبؤية.
