نظرة عامة على المنتج

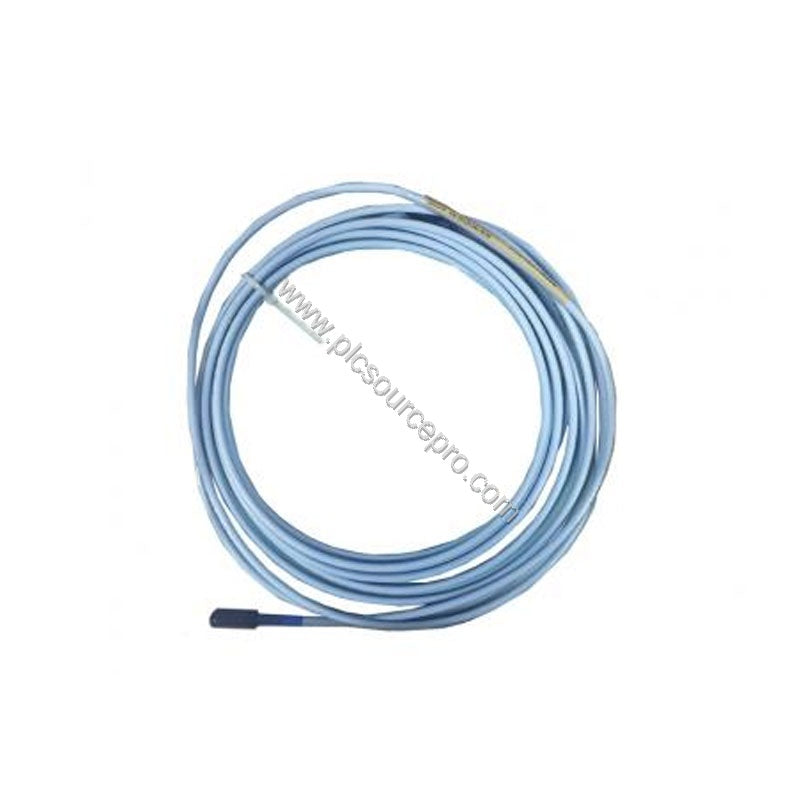

عندما يهدد الاعتداء الجسدي وتسرب الزيت وخلع الكابلات موثوقية مراقبة الاهتزازات لديك، فإن Bently Nevada 330191-00-40-20-CN يقدم حلاً متينًا. تم تصميم مسبار التقارب 3300 XL 8 mm ETR بتقنيات TipLoc و CableLoc الحاصلة على براءة اختراع لضمان رابطة قوية بين طرف المسبار والجسم، وقوة سحب تبلغ 330 نيوتن (75 رطل قدم) لتأمين الكابل ضد الانفصال العرضي. تم تصميم هذا المسبار للبيئات الصناعية القاسية، ويتحمل الضغط التفاضلي ويقلل من وقت التوقف عن الصيانة.
تفصيل المواصفات الفنية
يتم تفصيل معلمات الأداء الرئيسية لـ Bently Nevada 330191-00-40-20-CN أدناه. كل مواصفة مستمدة من ورقة بيانات الشركة المصنعة الأصلية لضمان الدقة.
| المعلمة |
القيمة |
| مصدر الطاقة (غير قابل للاشتعال) |
-17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر عند استهلاك 12 مللي أمبير كحد أقصى |
| حساسية الإمداد |
أقل من 2 مللي فولت تغيير في جهد الخرج لكل فولت تغيير في جهد الدخل |
| مقاومة الخرج |
50 أوم |
| مقاومة المسبار للتيار المستمر (2.0 متر) |
7.88 ± 0.50 أوم |
| قوة الشد (علبة المسبار إلى السلك) |
330 نيوتن (75 رطل قدم) |
| قوة الشد (السلك إلى موصل التمديد) |
270 نيوتن (60 رطل قدم) |
| أقصى عزم للموصل |
0.565 نيوتن متر (5 بوصة رطل) |
| سن علبة المسبار |
3/8-24 UNF، أقصى طول لسن اللولب 0.563 بوصة |
| الوزن |
323 جم/م (11.4 أوقية) |
| نطاق درجة الحرارة (T1) |
-55 درجة مئوية إلى +232 درجة مئوية (المسبار فقط، EPL Ga/Gc) |
تطبيقات الصناعة
يتفوق Bently Nevada 330191-00-40-20-CN في مراقبة الآلات الدوارة - مثل التوربينات البخارية والضواغط والمضخات الكبيرة - حيث تكون المتانة المادية أمرًا بالغ الأهمية. يستخدم طرف المسبار بقطر 8 مم تغليف PPS أكثر سمكًا لمتانة إضافية، مما يجعله مثاليًا للمناطق ذات الاهتزازات العالية. يمنع خيار كابل FluidLoc الاختياري تسرب الزيت من الآلات، مما يطيل عمر المسبار في البيئات المشحمة. على سبيل المثال، في خط ضواغط مصفاة، يقلل هذا المسبار من الإنذارات الكاذبة الناتجة عن تآكل الكابلات ودخول السوائل، مما يحسن وقت التشغيل بشكل مباشر.
إرشادات التركيب والإعداد
يضمن التركيب الصحيح لـ Bently Nevada 330191-00-40-20-CN قراءات دقيقة. استخدم سن 3/8-24 UNF بحد أقصى للتعشيق يبلغ 0.563 بوصة. ضع ختم Viton® O-ring لمنع تسرب الضغط التفاضلي. أحكم ربط الموصلات إلى 0.565 نيوتن متر (5 بوصة رطل) باستخدام مفتاح عزم الدوران - يمكن أن يؤدي الإفراط في الشد إلى إتلاف جهات الاتصال المطلية بالذهب. لطول إجمالي 2.0 متر (6.6 قدم) بدون درع، قم بتوجيه كابل FEP ثلاثي المحاور 75 أوم بعيدًا عن الحواف الحادة. عند استخدام الحواجز، تأكد من أن جهد الإمداد يتراوح بين -23 فولت تيار مستمر و -26 فولت تيار مستمر للحفاظ على النطاق الخطي.
الصيانة والموثوقية
يتطلب Bently Nevada 330191-00-40-20-CN الحد الأدنى من الرعاية الروتينية. افحص طرف مسبار PPS بحثًا عن الشقوق بعد فترات 12 شهرًا. راقب الكابل بحثًا عن تآكل غلاف FEP في المناطق ذات درجات الحرارة العالية (حتى 232 درجة مئوية لتصنيف T1). يوفر تصميم CableLoc الحاصل على براءة اختراع قوة سحب تبلغ 330 نيوتن، ولكن تجنب الانحناءات الحادة بالقرب من الموصل. لتحقيق أقصى قدر من الموثوقية، قم دائمًا بالاقتران مع كابلات تمديد BN و BN Prox لتلبية معلمات الكيان.
دليل الاختيار ونصائح الشراء
قبل الطلب، تحقق من متطلبات نظامك: Bently Nevada 330191-00-40-20-CN هو تحديدًا مسبار 3300 XL 8 مم ETR بطول غير مسنن يبلغ 0.0 بوصة، وطول علبة إجمالي يبلغ 4.0 بوصة، وطول مسبار إجمالي يبلغ 2.0 متر، وموافقة خاصة بالبلد CN. لا يتضمن درعًا؛ إذا لزم الأمر، اطلب الدرع المرن الاختياري AISI 302/304 SST. للحصول على مصدر موثوق به لقطع الغيار الأصلية، تقدم PLC Source PRO هذه الوحدة جديدة وفي عبوتها الأصلية مع ضمان لمدة 12 شهرًا.
