مقدمة عن المنتج

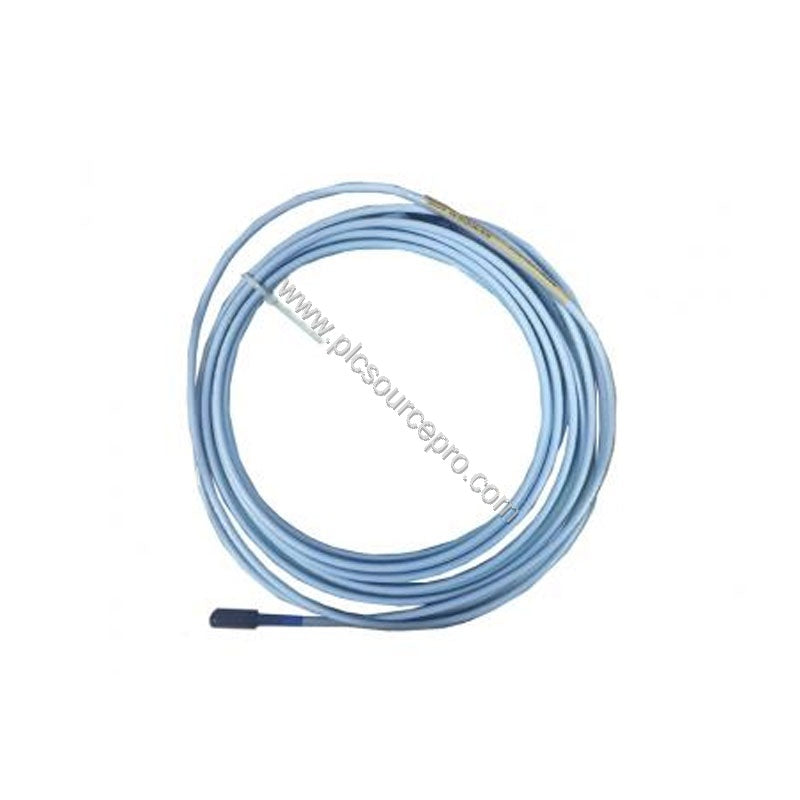

يحل Bently Nevada 330191-00-40-20-05 محل تصميمات المجسات القديمة بمتانة وموثوقية محسّنة. يشتمل مسبار التقارب 3300 XL 8 مم ETR هذا على تقنيات TipLoc و CableLoc الحاصلة على براءة اختراع لربط قوي بين طرف المسبار والجسم، وزيادة قوة سحب تبلغ 330 نيوتن (75 رطلًا) عند علبة المسبار إلى سلك المسبار. يستخدم المسبار 330191-00-40-20-05 خيطًا مقاس 3/8-24 UNF بدون درع، بطول غير مسنن يبلغ 0.0 بوصة، وطول إجمالي للعلبة يبلغ 4.0 بوصة، وطول إجمالي يبلغ 2.0 متر (6.6 قدم). يأتي مع موافقات CSA و ATEX و IECEx (الخيار 05).
يضمن الترقية إلى Bently Nevada 330191-00-40-20-05 أن تستفيد أجهزتك من أحدث التحسينات في إحكام المسبار وتثبيت الكابل. يمنع كابل FluidLoc الاختياري تسرب الزيت عبر الجزء الداخلي للكابل. بالنسبة للتشغيل الأقصر، لا تتطلب أنظمة المتر الواحد كابل تمديد.
المواصفات الفنية
| المعلمة |
القيمة |
| مصدر الطاقة (دائرة غير قابلة للاشتعال) |
-17.5 Vdc إلى -26 Vdc، استهلاك بحد أقصى 12 مللي أمبير |
| مصدر الطاقة (مع الحواجز) |
-23 Vdc إلى -26 Vdc |
| حساسية الإمداد |
تغيير أقل من 2 مللي فولت لكل تغيير في الفولت |
| مقاومة الخرج |
50 Ω |
| مقاومة تيار مستمر للمسبار (طول 2.0 م) |
7.88 ± 0.50 Ω |
| مادة رأس المسبار |
بوليفينيلين كبريتيد (PPS) |
| مادة غلاف المسبار |
فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| قوة الشد (من غلاف المسبار إلى سلك المسبار) |
330 نيوتن (75 رطلًا) |
| قوة الشد (من سلك المسبار إلى موصلات كابل التمديد) |
270 نيوتن (60 رطلًا) |
| مادة الموصل |
نحاس مطلي بالذهب أو نحاس البريليوم |
| أقصى عزم للموصل |
0.565 نيوتن متر (5 بوصة رطل) |
| خيط غلاف المسبار |
3/8-24 UNF |
| الحد الأقصى لطول تعشيق الخيط |
0.563 بوصة |
| الوزن |
323 جم/م (11.4 أوقية) |
| خيارات الكابلات |
كابل ثلاثي المحاور قياسي 75 أوم معزول بـ FEP أو معزول بـ PFA للحرارة الممتدة؛ درع اختياري |
| تصنيف درجة الحرارة (EPL Ga/Gc) |
T1 (-55 درجة مئوية إلى +232 درجة مئوية)، T2 (-55 درجة مئوية إلى +177 درجة مئوية)، T3 (-55 درجة مئوية إلى +120 درجة مئوية)، T4 (-55 درجة مئوية إلى +80 درجة مئوية)، T5 (-55 درجة مئوية إلى +40 درجة مئوية) |
تطبيقات الصناعة
يعد Bently Nevada 330191-00-40-20-05 مثاليًا لمراقبة الاهتزاز والموضع في الآلات الدوارة مثل التوربينات والضواغط والمضخات والمحركات. يوفر المسبار مقاس 8 مم تغليفًا سميكًا من PPS وقطر غلاف أكبر لتحسين المقاومة للتلف المادي. استخدم هذا المسبار لترقية الأنظمة القديمة التي تتطلب مستشعرًا قويًا وموثوقية عالية مع قدرة على نطاق درجة حرارة ممتد.
إرشادات التثبيت والإعداد
عند تثبيت Bently Nevada 330191-00-40-20-05، تأكد من أن فتحة التثبيت ملولبة بشكل صحيح 3/8-24 UNF وأن تعشيق الخيط لا يتجاوز 0.563 بوصة. يغلق المسبار الضغط التفاضلي باستخدام حلقة O-ring من Viton؛ لاحظ أن المجسات لا تخضع لاختبار الضغط قبل الشحن. للحصول على أفضل دقة، استخدمها مع كابلات تمديد BN وقم بتوصيلها بـ BN Proximitor. يبلغ الطول الإجمالي للمسبار 2.0 م، وللمسافات الأطول، تتوفر كابلات تمديد اختيارية. تجنب شد الموصل بإفراط؛ طبق عزمًا أقصى يبلغ 0.565 نيوتن متر.
دليل الاختيار ونصائح الشراء
قبل الشراء، تأكد من متطلبات نظامك: الطول الكلي للمسبار (2.0 م)، نوع الخيط (3/8-24 UNF)، وموافقات الوكالات (CSA، ATEX، IECEx). الإصدار 330191-00-40-20-05 هو إصدار "بدون درع". إذا كنت بحاجة إلى كابل مدرع، ففكر في الخيارات الأخرى في سلسلة 3300 XL. تقدم PLC Source PRO هذا المسبار Bently Nevada 330191-00-40-20-05 جديدًا في عبوته الأصلية مع ضمان لمدة 12 شهرًا. تأكد من التوافق مع إعداد Proximitor وكابل التمديد الحاليين لديك.
