نظرة عامة على المنتج

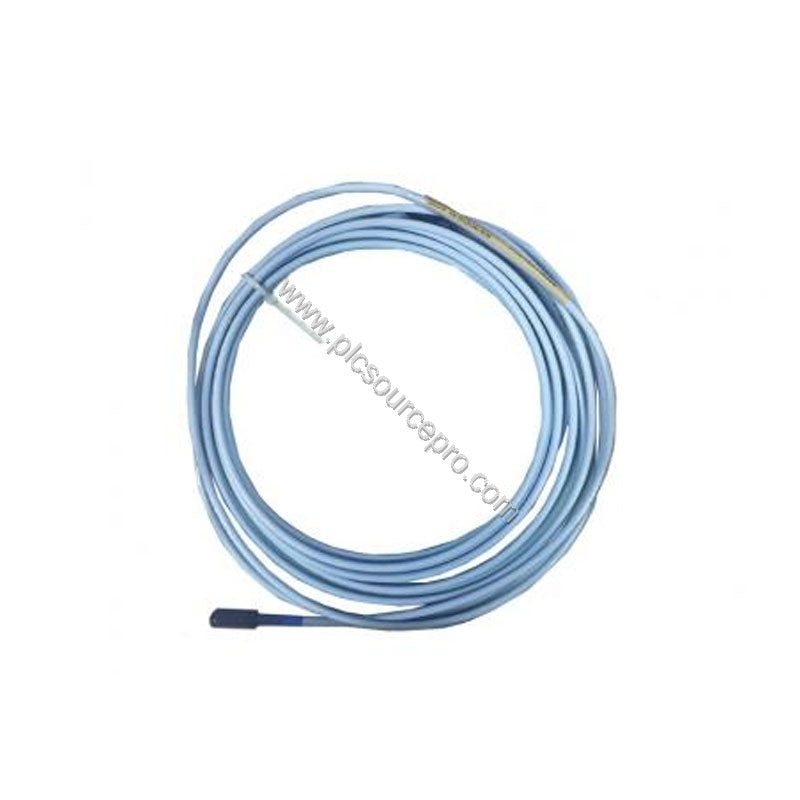

Bently Nevada 330191-00-40-20-00 هو مسبار تقاربي 3300 XL بحجم 8 مم ETR مصمم لمراقبة الاهتزازات الموثوقة في الآلات الصناعية الدوارة. يشتمل هذا الوحدة الأتمتة الصناعية على تقنيات TipLoc و CableLoc الحاصلة على براءة اختراع لتوفير قوة فائقة ضد الإساءة المادية و سحب الكبل. يتميز 330191-00-40-20-00 بخيط 3/8-24 UNF، بطول إجمالي يبلغ 2.0 متر، وبدون درع، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات.
تحليل نمط الفشل – متانة معززة
تتضمن أنماط الفشل الشائعة في مجسات التقارب انكسار الكابل عند الموصل، وانفصال رأس المسبار، وتسلل السائل عبر داخل الكابل. يعالج Bently Nevada 330191-00-40-20-00 هذه المشكلات مباشرة. تخلق طريقة القولبة TipLoc الحاصلة على براءة اختراع رابطًا أقوى بين رأس المسبار والجسم، مما يقلل من خطر انفصال الرأس. يوفر تصميم CableLoc قوة سحب تبلغ 330 نيوتن (75 رطلاً) بين علبة المسبار والسلك، و 270 نيوتن (60 رطلاً) عند موصل السلك إلى كابل التمديد، مما يقلل من فشل الكابلات. بالإضافة إلى ذلك، يمنع خيار كابل FluidLoc الاختياري الزيت والسوائل الأخرى من التسرب عبر داخل الكابل، مما يجعل 330191-00-40-20-00 مثاليًا للبيئات التي يحتمل تعرضها للسوائل.
المواصفات الفنية
| المعلمة |
القيمة |
| مزود الطاقة (دائرة غير قابلة للاشتعال) |
-17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر عند 12 مللي أمبير كحد أقصى |
| مزود الطاقة (مع حواجز) |
-23 فولت تيار مستمر إلى -26 فولت تيار مستمر |
| الحساسية |
<2 مللي فولت تغيير لكل فولت تغيير في الإدخال |
| مقاومة الخرج |
50 أوم |
| مقاومة التيار المستمر للمسبار (بطول 2.0 متر) |
7.88 ± 0.50 أوم |
| مادة رأس المسبار |
بوليفينيلين سلفيد (PPS) |
| مادة علبة المسبار |
الفولاذ المقاوم للصدأ AISI 303 أو 304 |
| الكابل القياسي |
كابل محوري ثلاثي 75 أوم معزول بـ FEP |
| كابل درجة الحرارة الممتدة |
كابل محوري ثلاثي 75 أوم معزول بـ PFA |
| أقصى قوة شد (من العلبة إلى السلك) |
330 نيوتن (75 رطلاً) |
| أقصى عزم للموصل |
0.565 نيوتن متر (5 بوصة رطل) |
| حجم الخيط |
3/8-24 UNF (أقصى ارتباط للخيط 0.563 بوصة) |
| وزن المسبار |
323 جم/م (11.4 أوقية/قدم) |
| نطاق درجة الحرارة (EPL Ga/Gc, T1–T5) |
-55 درجة مئوية إلى +232 درجة مئوية (T1) حتى -55 درجة مئوية إلى +40 درجة مئوية (T5) |
| نطاق درجة الحرارة (EPL Dc, T280°C–T90°C) |
-55 درجة مئوية إلى +232 درجة مئوية (T280 درجة مئوية) حتى -55 درجة مئوية إلى +40 درجة مئوية (T90 درجة مئوية) |
دليل التركيب
عند تركيب Bently Nevada 330191-00-40-20-00، تأكد من تثبيت رأس المسبار بشكل صحيح في فتحة التركيب ذات الخيوط 3/8-24 UNF. أقصى ارتباط للخيط هو 0.563 بوصة لتجنب الوصول إلى القاع. يوفر حلقة Viton O-ring عند رأس المسبار ختمًا ضد الضغط التفاضلي. بالنسبة للأنظمة الأطول من 1 متر، استخدم كابل تمديد متوافق. يتطلب المسبار جهد إمداد يتراوح من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر عند توصيله بدائرة غير قابلة للاشتعال وفقًا للرسم 140979، أو -23 فولت تيار مستمر إلى -26 فولت تيار مستمر مع حواجز. قد يؤدي التشغيل فوق -23.5 فولت تيار مستمر إلى تقليل النطاق الخطي.
الصيانة والموثوقية
يقلل التصميم القوي لـ Bently Nevada 330191-00-40-20-00 من الحاجة إلى الصيانة الدورية. يقاوم رأس PPS وعلبة الفولاذ المقاوم للصدأ التآكل والتآكل المادي. تضمن قوة الشد البالغة 330 نيوتن سلامة الكابل تحت الضغط. يسمح تصنيف درجة الحرارة بالتشغيل من -55 درجة مئوية إلى +232 درجة مئوية، اعتمادًا على تصنيف T. لإطالة عمر الكابل، فكر في الكابل الاختياري المعزول بـ PFA للبيئات ذات درجة الحرارة العالية. يمكن أن يمنع الفحص المنتظم لحلقة O-ring وعزم الموصل (0.565 نيوتن متر) التسرب وتدهور الإشارة.
دليل الاختيار
عند طلب Bently Nevada 330191-00-40-20-00، تحقق من الطول غير الملولب (00 = 0.0 بوصة)، وطول العلبة الإجمالي (40 = 4.0 بوصات)، والطول الكلي (20 = 2.0 متر)، وموافقة الوكالة (00 = غير مطلوب). للحصول على خيارات مدرعة أو مقاومة للسوائل، اتصل بموردك. تقدم PLC Source PRO هذه الوحدة الأتمتة الصناعية في تغليف المصنع الأصلي الجديد بضمان لمدة 12 شهرًا. تأكد من التوافق مع نظام التقارب الحالي لديك من Bently Nevada، بما في ذلك كابلات التمديد وأجهزة التقريب.
