نظرة عامة على المنتج

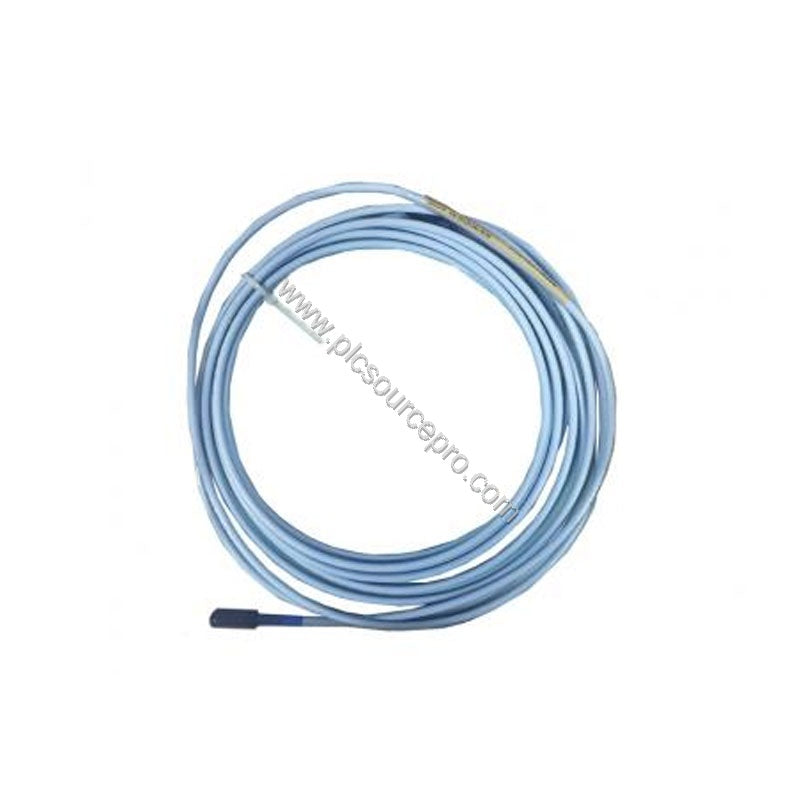

إن Bently Nevada 330191-00-40-15-CN هو مسبار تقارب 3300 XL 8 مم ETR مصمم لقياس اهتزازات وعمود الموضع في الآلات الصناعية الدوارة بشكل موثوق. يتميز هذا المسبار بخيط UNF 3/8-24، وطول غير ملولب يبلغ 0.0 بوصة، وطول إجمالي للحاوية يبلغ 4.0 بوصة، وطول إجمالي يبلغ 1.5 متر، ويتضمن تقنيتي TipLoc وCableLoc الحاصلتين على براءة اختراع لتعزيز المتانة الميكانيكية. يوفر تصميم CableLoc قوة سحب تبلغ 330 نيوتن (75 رطلاً قوة)، مما يضمن تثبيت الكابل بشكل آمن واستقرارًا على المدى الطويل. يعتبر هذا المسبار مثاليًا لترقية نماذج Bently Nevada القديمة أو استبدال المجسات البالية في التطبيقات الحرجة.
المواصفات الفنية
| المعلمة |
القيمة |
| الموديل |
330191 - مسبار 3300 XL 8 مم ETR، خيط 3/8-24 UNF، بدون درع |
| خيار الطول غير الملولب |
00 - 0.0 بوصة |
| خيار الطول الكلي للعلبة |
40 - 4.0 بوصة |
| خيار الطول الكلي |
15 = 1.5 متر (4.9 قدم) |
| مصدر الطاقة |
يتطلب من -17.5 Vdc إلى -26 Vdc (غير قابل للاشتعال) بحد أقصى 12 مللي أمبير؛ من -23 Vdc إلى -26 Vdc مع حواجز |
| مقاومة الخرج |
50 أوم |
| مقاومة المسبار DC (عند 1.5 م) |
7.73 ± 0.50 أوم |
| مادة طرف المسبار |
بولي فينيلين سلفيد (PPS) |
| مادة علبة المسبار |
الفولاذ المقاوم للصدأ AISI 303 أو 304 |
| الكابل القياسي |
محوري ثلاثي 75 أوم، معزول بـ FEP، أطوال: 0.5، 1، 1.5، 2، 3، 5، 9 متر |
| كابل مدى درجة الحرارة الموسع |
محوري ثلاثي 75 أوم، معزول بـ PFA، أطوال: 0.5، 1، 1.5، 2، 5، 9 متر |
| درع اختياري |
AISI 302 أو 304 SST مرن مع غلاف خارجي من FEP |
| أقصى قوة شد |
330 نيوتن (75 رطل قوة) من علبة المسبار إلى السلك؛ 270 نيوتن (60 رطل قوة) عند الموصل |
| مادة الموصل |
نحاس مطلي بالذهب أو نحاس البريليوم |
| أقصى عزم للموصل |
0.565 نيوتن·متر (5 بوصة·رطل قوة) |
| خيط علبة المسبار |
3/8-24 UNF؛ أقصى تشابك للخيط 0.563 بوصة |
| الوزن |
323 جم/م (11.4 أونصة/م) |
| تصنيف درجة الحرارة (المحيطة، المسبار فقط) |
EPL Ga/Gc: T1 إلى T5 (-55 درجة مئوية إلى +232 درجة مئوية كحد أقصى) |
تطبيقات صناعية
تم تصميم Bently Nevada 330191-00-40-15-CN للبيئات الصعبة مثل التوربينات البخارية، الضواغط، المضخات، والمحركات الكهربائية الكبيرة. في سيناريو ترقية توربينة بخارية نموذجية، يوفر استبدال المجسات القديمة بنموذج 3300 XL هذا مناعة محسنة ضد الإساءة المادية بفضل تغليف ملف PPS الأكثر سمكًا وقطر العلبة الأكبر. يمنع خيار كابل FluidLoc (المتاح بشكل منفصل) تسرب الزيت عبر داخل الكابل، مما يجعله مثاليًا لتطبيقات الآلات المشحمة.
إرشادات التركيب والإعداد
عند تركيب Bently Nevada 330191-00-40-15-CN، تأكد من أن سطح التركيب نظيف وأن تشابك الخيط 3/8-24 UNF لا يتجاوز 0.563 بوصة لتجنب إتلاف جسم المسبار. استخدم الموصلات المطلية بالذهب بعزم 0.565 نيوتن·متر (5 بوصة·رطل قوة) لتأمين كابلات التمديد. لأنظمة المتر الواحد، لا يلزم كابل تمديد؛ لتشغيلات أطول، استخدم كابلات تمديد BN المصنفة لـ 75 أوم محوري ثلاثي. تأكد من توصيل الدائرة غير القابلة للاشتعال وفقًا للرسم 140979، مع توفير الطاقة بين -17.5 Vdc و -26 Vdc.
الصيانة والموثوقية
يوفر O-ring من Viton® للمسبار ختمًا للضغط التفاضلي بين الطرف والعلبة، ولكن لا يتم اختبار المجسات تحت الضغط قبل الشحن. افحص O-ring بانتظام في البيئات ذات دورات درجة الحرارة المرتفعة (حتى +232 درجة مئوية لتصنيف T1). يقاوم طرف PPS وعلبة الفولاذ المقاوم للصدأ التآكل في معظم الأجواء الصناعية. للحصول على عمر أطول، تجنب التشغيل عند فولتية إمداد أكثر إيجابية من -23.5 Vdc، حيث يقلل هذا من النطاق الخطي. استخدم كابلات FluidLoc عند وجود سوائل لإطالة عمر خدمة الكابل.
دليل الاختيار ونصائح الشراء
قبل شراء Bently Nevada 330191-00-40-15-CN، تحقق من الطول الإجمالي المطلوب (هذه الوحدة 1.5 متر) وتأكد من أن نظامك يستخدم خيوط تثبيت 3/8-24 UNF. إذا كنت بحاجة إلى درع أو كابل ذي درجة حرارة ممتدة، فاطلب التكوينات الاختيارية بشكل منفصل. للحصول على وحدات أصلية وجديدة ومعبأة من المصنع بضمان لمدة 12 شهرًا، ثق بـ PLC Source PRO كمورد موثوق لك. يتم فحص جميع العناصر قبل الشحن لضمان الامتثال لمواصفات OEM.
