نظرة عامة على المنتج

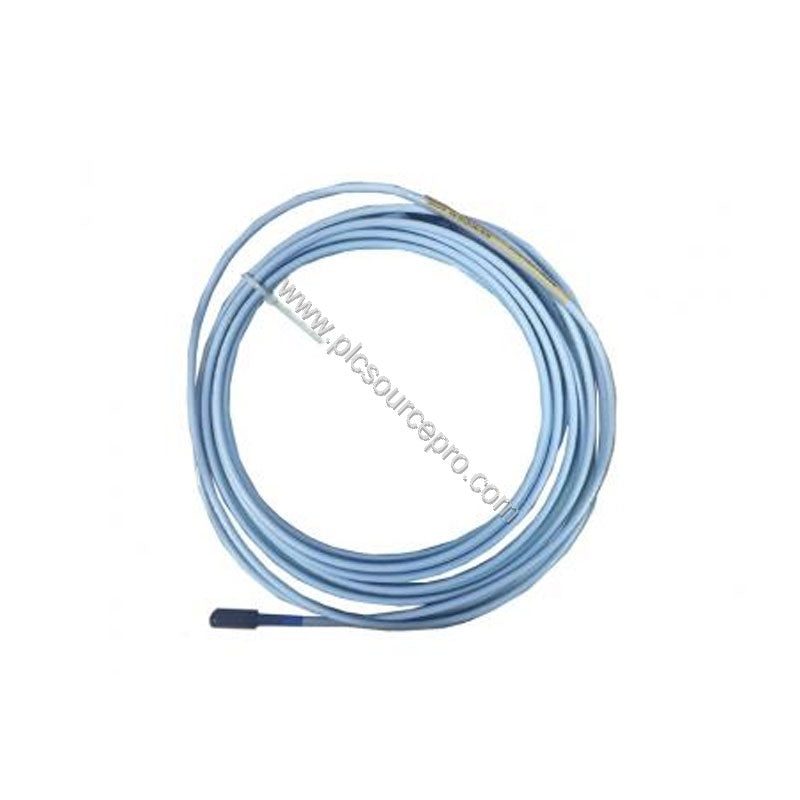

المجس التقاربي Bently Nevada 330191-00-40-15-00 هو مجس 3300 XL 8 مم ETR عالي الأداء مصمم لقياس الاهتزاز والموضع بدقة في الآلات الدوارة. تتميز وحدة الأتمتة الصناعية هذه بخيط 3/8-24 UNF، وطول كلي للحاوية 4.0 بوصة، وكابل بطول 1.5 متر. بفضل تقنيات TipLoc و CableLoc الحاصلة على براءة اختراع، يوفر المجس Bently Nevada 330191-00-40-15-00 قوة سحب استثنائية (330 نيوتن) ورباطًا قويًا بين رأس المجس والجسم، مما يقلل من مخاطر الفشل في البيئات القاسية.
المواصفات الفنية
-
مصدر الطاقة: يتطلب من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (دائرة غير قابلة للاشتعال)؛ من -23 فولت تيار مستمر إلى -26 فولت تيار مستمر مع حواجز عند 12 مللي أمبير كحد أقصى.
-
الحساسية: أقل من 2 مللي فولت تغير لكل فولت تغير في المدخلات.
-
مقاومة الخرج: 50 أوم
-
مقاومة المجس للتيار المستمر: 7.73 ± 0.50 أوم (لطول المجس 1.5 متر)
-
مادة طرف المجس: بولي فينيلين سلفايد (PPS)
-
مادة غلاف المجس: فولاذ مقاوم للصدأ AISI 303 أو 304
-
الكابل: ثلاثي المحاور 75 أوم، معزول بـ FEP (قياسي) أو PFA (نطاق درجة حرارة ممتد)
-
قوة الشد: 330 نيوتن (75 رطل قوة) من غلاف المجس إلى الرصاص؛ 270 نيوتن (60 رطل قوة) عند الموصلات
-
الموصل: نحاس مطلي بالذهب أو نحاس بريليوم؛ أقصى عزم دوران 0.565 نيوتن متر
-
الخيط: 3/8-24 UNF، أقصى تشابك 0.563 بوصة
-
الوزن: 323 جم/م (11.4 أوقية/م)
-
تصنيف درجة الحرارة: EPL Ga/Gc T1-T5، EPL Dc T90°C-T280°C (انظر البيانات)
الميزات الرئيسية للوقاية من الأعطال
يتضمن المجس Bently Nevada 330191-00-40-15-00 عدة تحسينات تصميمية لمواجهة الأعطال الشائعة للمجسات:
-
قولبة TipLoc: تضمن عملية حاصلة على براءة اختراع رباطًا قويًا بين رأس المجس والجسم، مما يمنع انفصال الرأس تحت الاهتزاز.
-
تصميم CableLoc: يوفر قوة سحب تبلغ 330 نيوتن (75 رطل قوة)، مما يقلل من مخاطر انفصال الكابل.
-
خيار FluidLoc: متاح لمنع تسرب الزيت/السائل عبر داخل الكابل.
-
تغليف أكثر سمكًا: تصميم المجس 8 مم يوفر تغليفًا من مادة PPS أكثر سمكًا لتحسين المتانة ضد الإساءة المادية.
-
مانع تسرب الضغط التفاضلي: حلقات O-ring من Viton® بين رأس المجس وغلافه؛ مصنفة للحرارة من -55 درجة مئوية إلى +232 درجة مئوية.
أنماط الأعطال الشائعة التي تم معالجتها
في مراقبة الآلات الدوارة، غالبًا ما تعاني مجسات التقارب من سحب الكابل، أو تآكل الطرف، أو التلوث البيئي. يتصدى المجس Bently Nevada 330191-00-40-15-00 لهذه المشكلات من خلال ربط الكابل المقوى، وغلاف الفولاذ المقاوم للصدأ المتين، والدرع الاختياري (AISI 302/304 SST المرن مع غلاف FEP). يضمن جدول درجة حرارة المجس التشغيل الموثوق به عبر نطاق واسع (T1: من -55 درجة مئوية إلى +232 درجة مئوية لـ EPL Ga/Gc). باستخدام هذا المجس، تقلل فرق الصيانة من فترات التوقف غير المتوقعة وتطيل فترات الخدمة.
إرشادات التثبيت
قم بتركيب المجس Bently Nevada 330191-00-40-15-00 باستخدام خيط 3/8-24 UNF مع أقصى تشابك 0.563 بوصة. تأكد من نظافة طرف المجس وأن سطح التركيب خالٍ من الحطام. قم بتوصيل الكابل ثلاثي المحاور 75 أوم بنظام تقارب Bently Nevada (BN Prox) متوافق. لتطبيقات الحاجز، تحقق من أن مصدر الطاقة في نطاق من -23 فولت تيار مستمر إلى -26 فولت تيار مستمر. تجنب التشغيل فوق -23.5 فولت تيار مستمر للحفاظ على النطاق الخطي. استخدم مفتاح عزم الدوران على الموصلات (بحد أقصى 0.565 نيوتن متر) لتجنب التلف.
الصيانة والموثوقية
افحص المجس Bently Nevada 330191-00-40-15-00 بشكل دوري بحثًا عن علامات التلف المادي، خاصة عند طرف المجس ووصلات الكابل. تحقق من سلامة ختم الحلقة O-ring إذا كان المجس معرضًا لضغط تفاضلي. يقاوم غلاف الفولاذ المقاوم للصدأ للمجس التآكل، ولكن يجب أن تظل درجات الحرارة القصوى ضمن جدول درجة الحرارة المحدد. عند استخدامه مع كابلات تمديد Bently Nevada، يتم تلبية معلمات الكيان، مما يضمن الامتثال للسلامة الجوهرية. تحافظ الصيانة الصحيحة على دقة القياس وتطيل عمر الخدمة بما يتجاوز الدورات النموذجية.
دليل الاختيار
عند طلب المجس Bently Nevada 330191-00-40-15-00، تأكد من خيار الطول الكلي (15 = 1.5 متر) وموافقة الوكالة (00 = غير مطلوب). للمسافات الأطول، اختر من بين أطوال الكابلات القياسية (0.5، 1، 1.5، 2، 3، 5، 9 متر) أو كابلات نطاق درجة الحرارة الممتد. ضع في اعتبارك كابل FluidLoc الاختياري إذا سيتم تثبيت المجس في بيئات مبللة بالزيت. توفر PLC Source PRO هذا العنصر جديدًا وفي عبوته الأصلية من المصنع بضمان لمدة 12 شهرًا.
