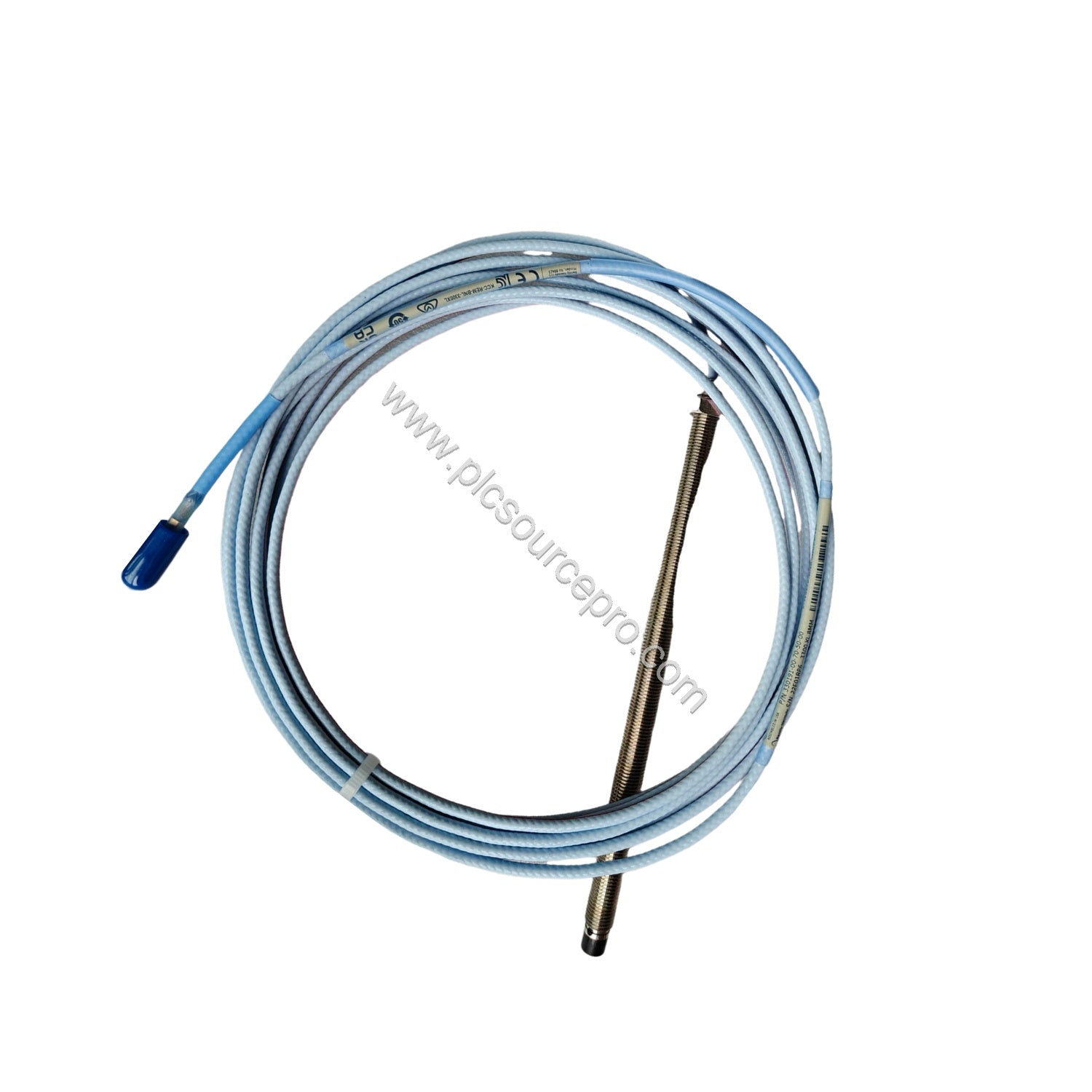

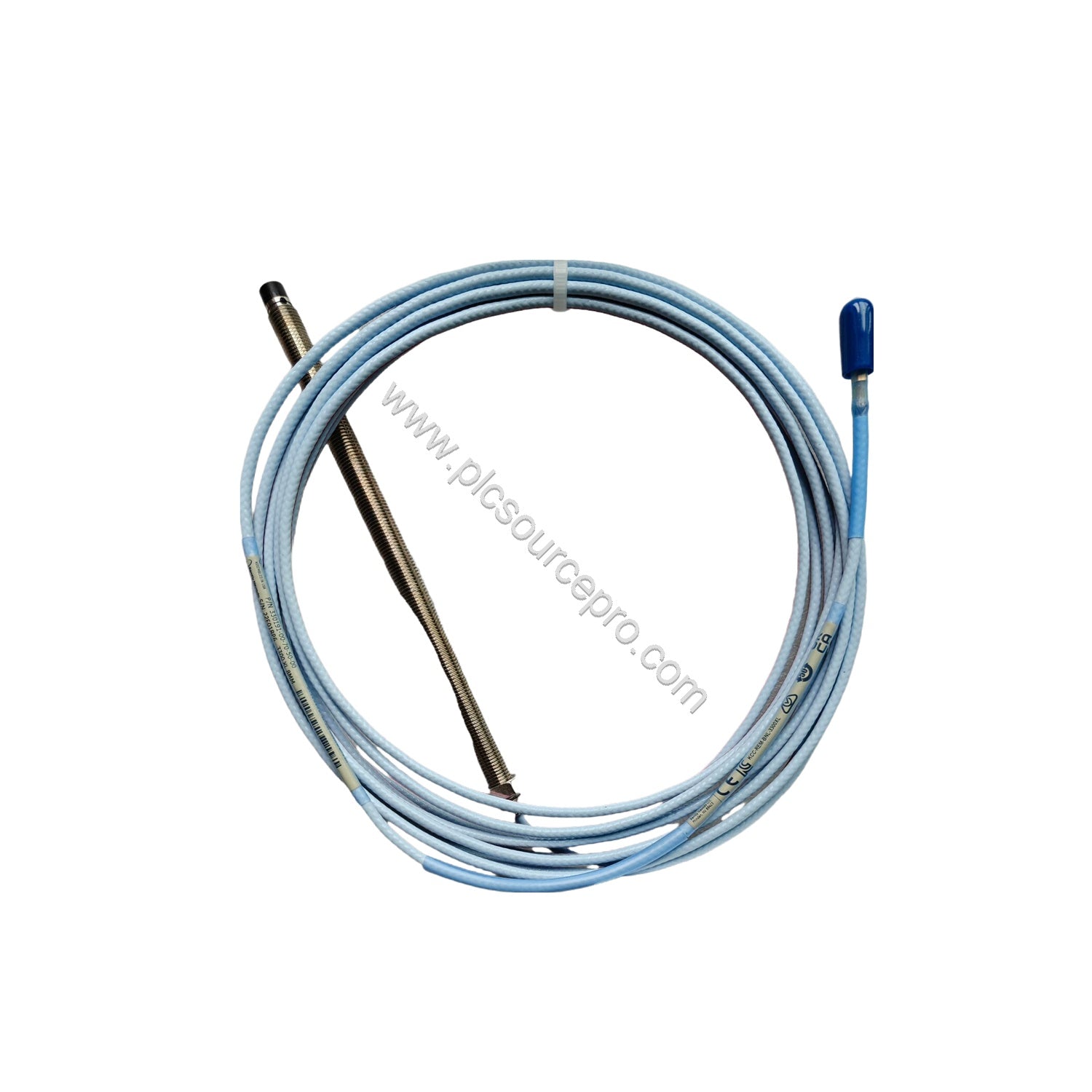

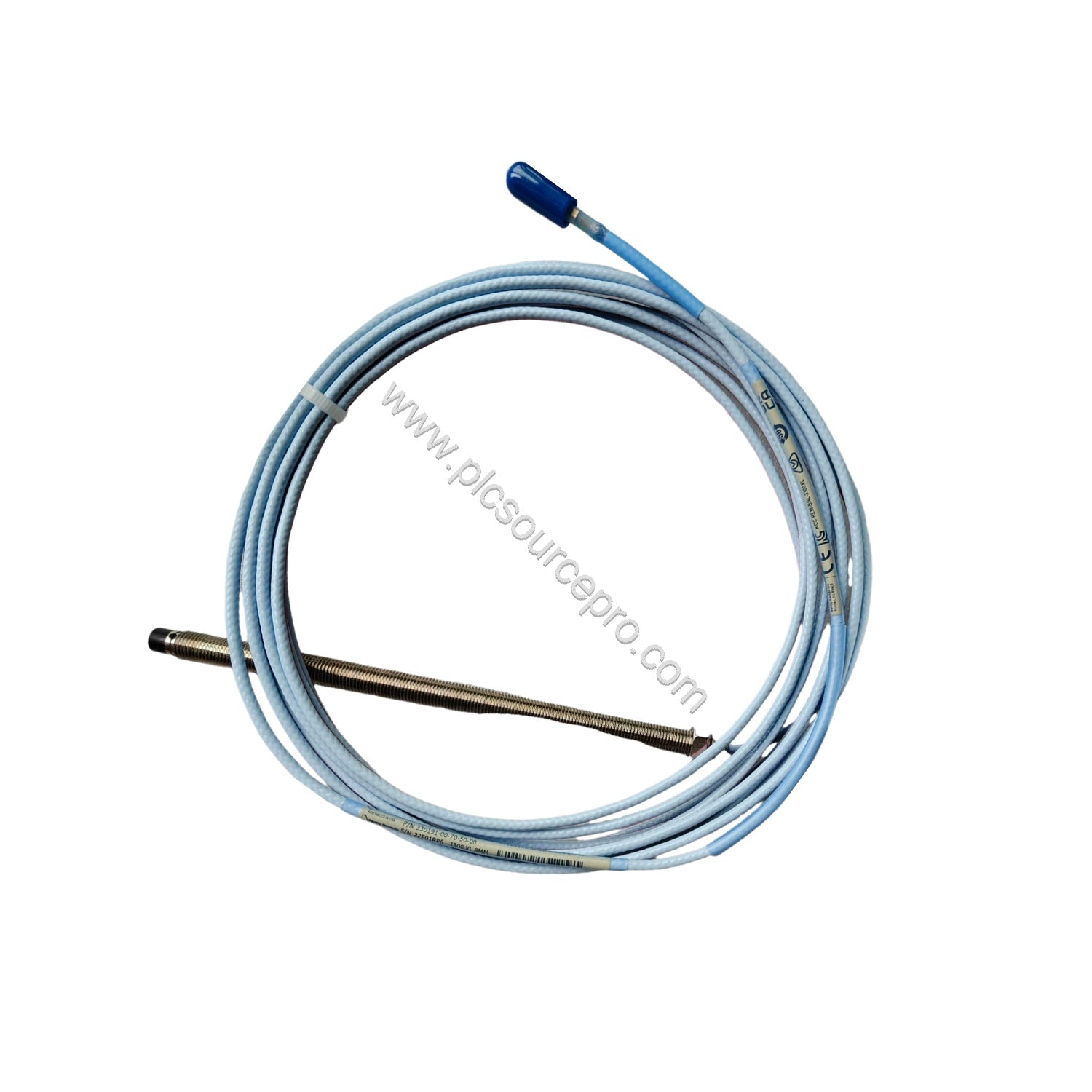

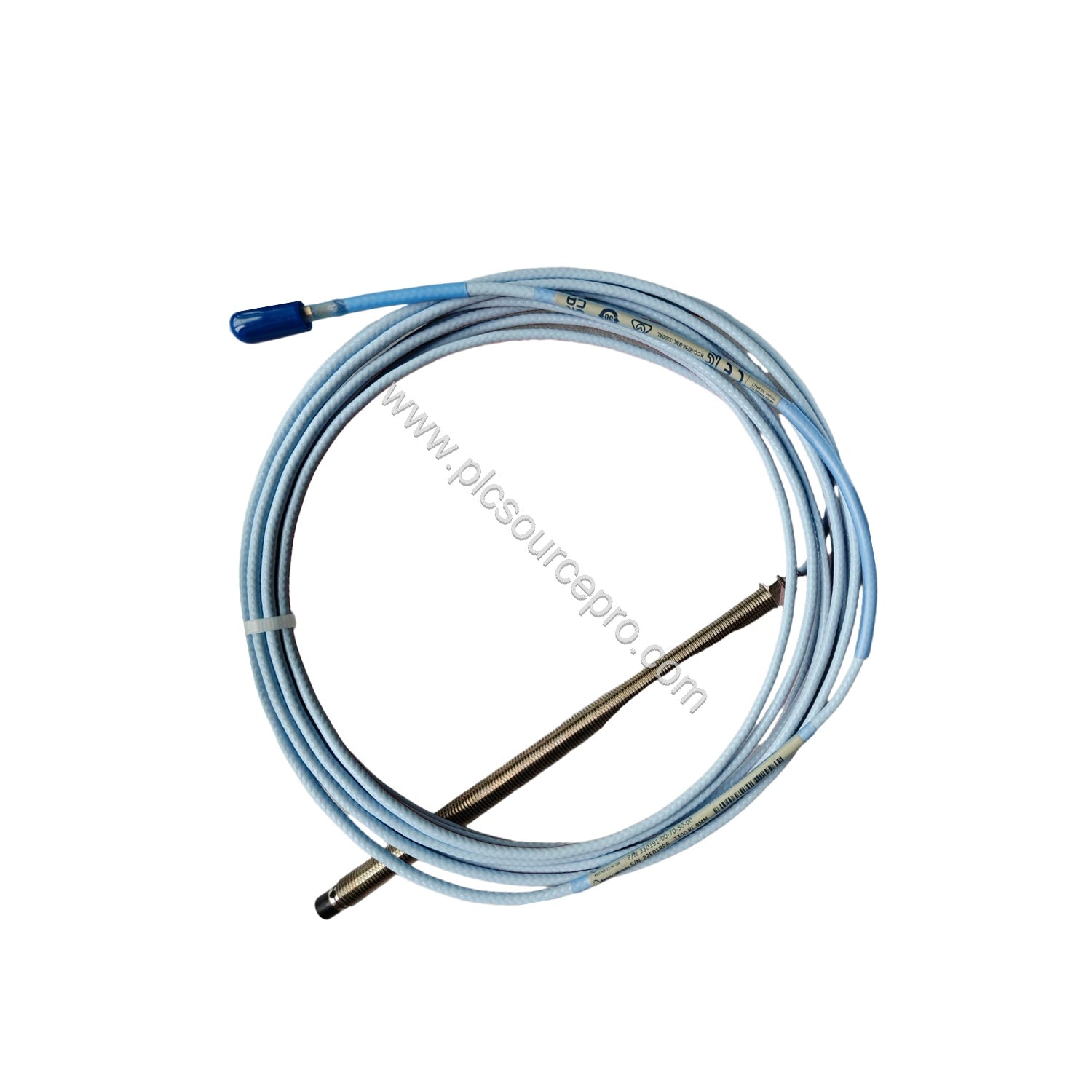

نظرة عامة على المنتج
إن Bently Nevada 330191-00-33-90-05 هو مسبار تقاربي 3300 XL 8 مم ETR مصمم لقياس الاهتزاز والموضع الموثوق به في الآلات الدوارة. يتميز هذا المسبار بخيط UNF مقاس 3/8-24 بدون درع، وطول أدنى غير مسنن يبلغ 0.0 بوصة، وطول إجمالي للحافظة يبلغ 3.3 بوصة، وطول إجمالي للمسبار يبلغ 9.0 أمتار (29.5 قدمًا). يأتي مع موافقات وكالات متعددة. تضمن طريقة قولبة TipLoc الحاصلة على براءة اختراع ربطًا قويًا بين طرف المسبار والجسم، بينما يوفر تصميم CableLoc قوة سحب تبلغ 330 نيوتن (75 رطلًا) لتأمين الكبل والطرف. يمنع كبل FluidLoc الاختياري تسرب الزيت عبر الجزء الداخلي للكبل. هذا الطراز مثالي لمراقبة الآلات الحيوية حيث تعتبر المتانة والدقة ضرورية.
المواصفات الفنية
تحدد المعلمات الرئيسية التالية أداء مسبار Bently Nevada 330191-00-33-90-05 للتقارب:
-
مصدر الطاقة: يتطلب -17.5 Vdc إلى -26 Vdc (دائرة غير مسببة للاشتعال)، مع استهلاك بحد أقصى 12 مللي أمبير. مع الحواجز، يتراوح النطاق من -23 Vdc إلى -26 Vdc.
-
حساسية الإمداد: أقل من 2 مللي فولت تغير في جهد الخرج لكل فولت تغير في جهد الدخل.
-
مقاومة الخرج: 50 أوم
-
مادة طرف المسبار: بوليفينيلين كبريتيد (PPS)
-

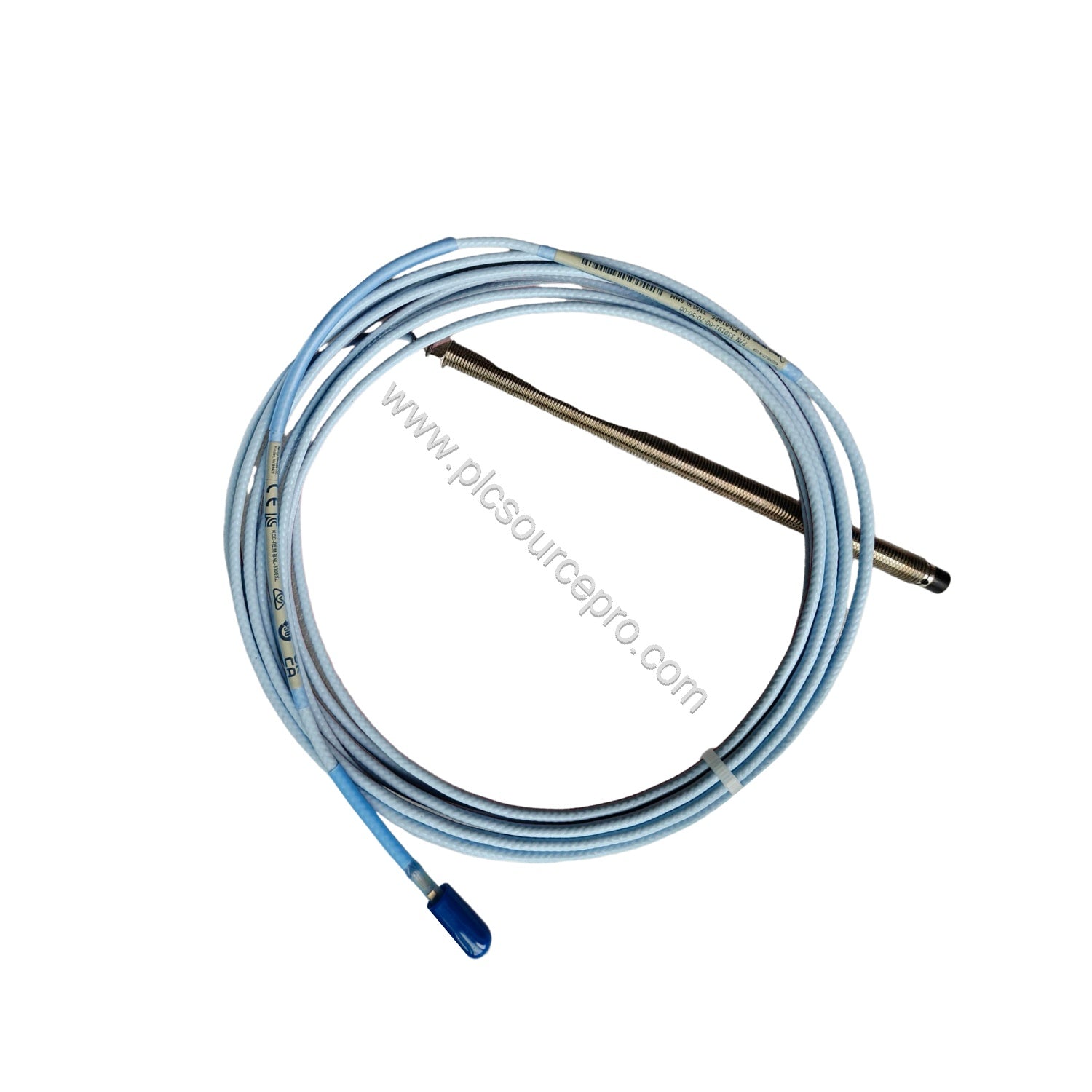

مادة حافظة المسبار: فولاذ مقاوم للصدأ AISI 303 أو 304 (SST)
-

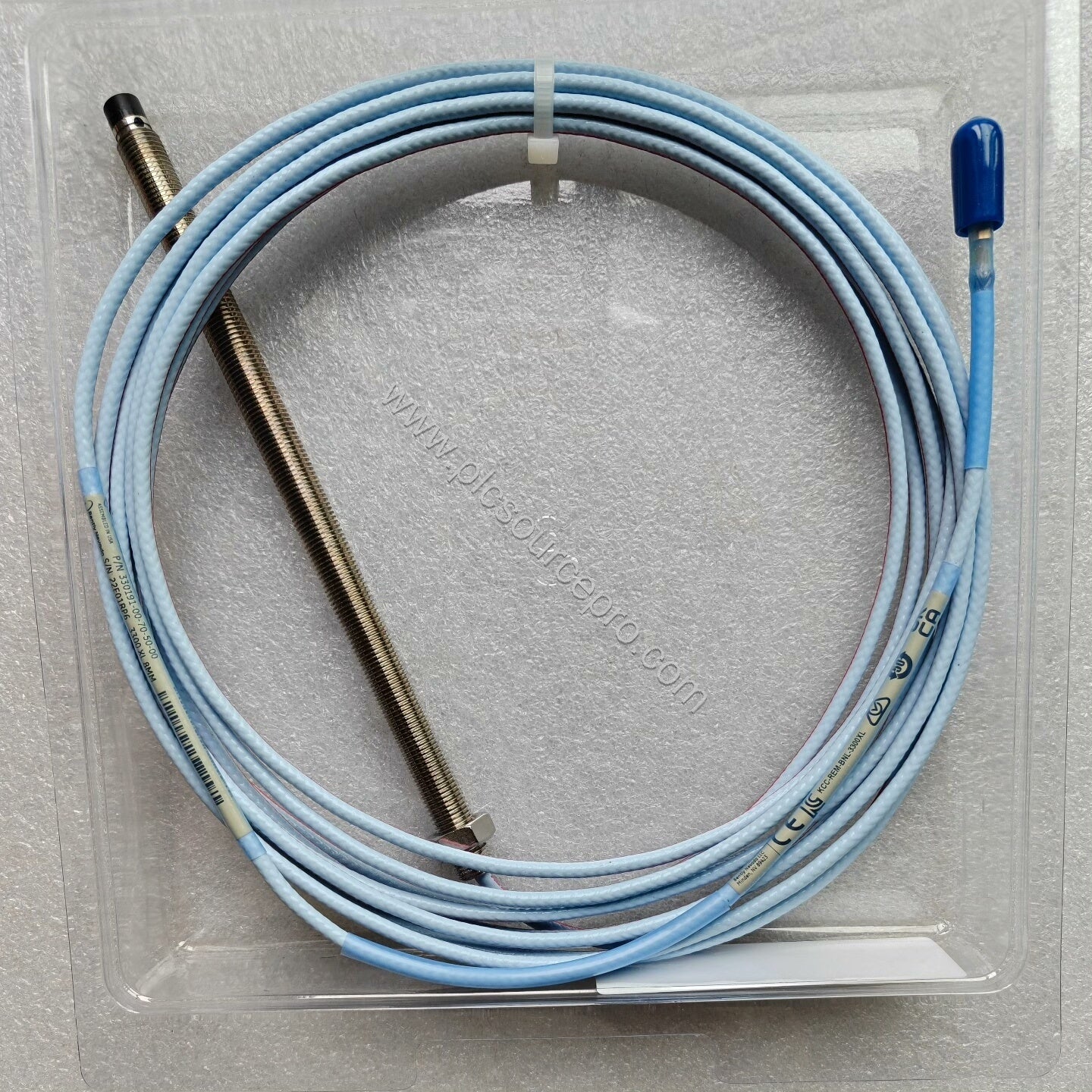

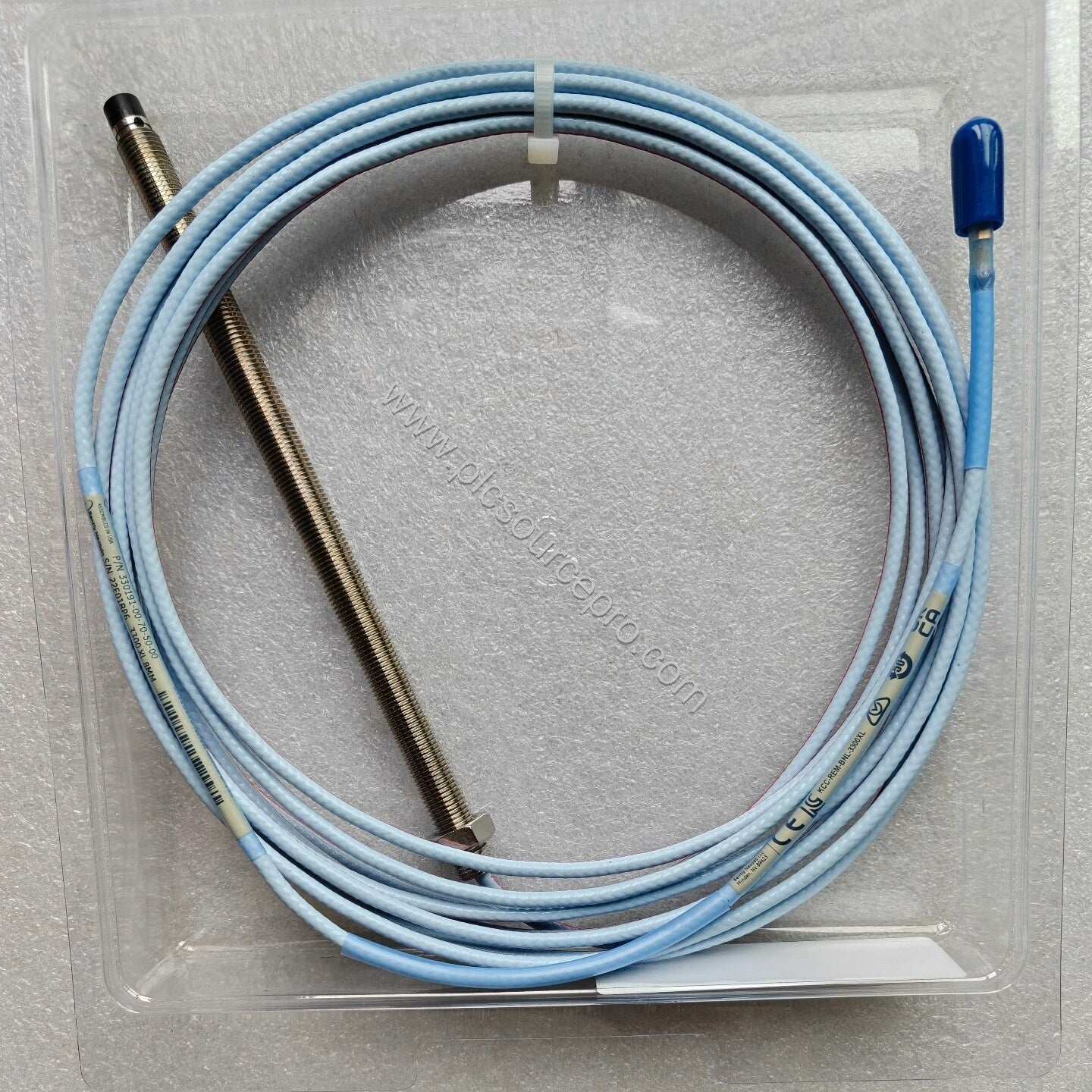

نوع الكبل: ثلاثي المحاور قياسي 75 أوم، معزول بـ FEP؛ نطاق درجة حرارة ممتد اختياري مع عزل PFA. الأطوال المتاحة: 0.5، 1، 1.5، 2، 3، 5، أو 9 أمتار.
-
قوة الشد: 330 نيوتن (75 رطلًا) من حافظة المسبار إلى سلك المسبار؛ 270 نيوتن (60 رطلًا) عند موصلات سلك المسبار إلى كبل التمديد.
-
مادة الموصل: نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب. الحد الأقصى لعزم دوران الموصل: 0.565 نيوتن متر (5 رطل بوصة).
-
الخيط: 3/8-24 UNF، أقصى طول للربط 0.563 بوصة.
-
الوزن: 323 جرام/متر (11.4 أوقية لكل متر).
تطبيقات في العالم الواقعي
غالبًا ما تنشأ الأعطال في الآلات الدوارة من اهتزاز أو اختلال غير مكتشف. يعالج مسبار Bently Nevada 330191-00-33-90-05 هذه المشكلة من خلال توفير قياسات دقيقة للإزاحة بدون تلامس. يمنع تصميمه القوي المزود بـ TipLoc و CableLoc انفصال طرف المسبار وسحب الكبل، وهي طرق فشل شائعة في البيئات القاسية. تشمل التطبيقات النموذجية ما يلي:
-
توربينات البخار والغاز: مراقبة اهتزاز العمود وموضع الدفع لمنع الفشل الكارثي.
-
ضواغط الطرد المركزي: اكتشاف عدم استقرار الدوار والاختلال مبكرًا.
-
المحركات والمضخات الكبيرة: ضمان التشغيل الموثوق به تحت الأحمال المتغيرة.
إرشادات التركيب والإعداد
قم بتركيب مسبار Bently Nevada 330191-00-33-90-05 عن طريق اختيار موقع تركيب يوفر خط رؤية واضحًا للسطح المستهدف. يسمح خيط المسبار 3/8-24 UNF بالتركيب المباشر في الفتحات الملولبة القياسية. تأكد من أن السطح المستهدف نظيف وخالٍ من الطلاء للحفاظ على قياس دقيق للفجوة. استخدم الحلقة O المزودة (فيتون) لختم حافظة المسبار ضد الفروق في الضغط. أحكم ربط الموصل حتى أقصى عزم دوران محدد يبلغ 0.565 نيوتن متر. كبل المسبار ثلاثي المحاور 75 أوم؛ تجنب الانحناءات الحادة وقم بتثبيت الكبل لمنع الإجهاد على الموصلات. لأنظمة المتر الواحد، لا يلزم وجود كبل تمديد. تحقق من أن مصدر طاقة النظام يفي بمتطلبات -17.5 Vdc إلى -26 Vdc؛ يمكن أن يؤدي التشغيل فوق -23.5 Vdc إلى تقليل النطاق الخطي.
الصيانة والموثوقية
لزيادة عمر خدمة مسبار Bently Nevada 330191-00-33-90-05، قم بإجراء فحوصات بصرية دورية للكبل والموصلات للتحقق من التآكل أو التلف. تتمتع موصلات كبل التمديد بقوة سحب قصوى تبلغ 270 نيوتن؛ تجنب تجاوز ذلك أثناء التركيب أو الصيانة. يتم تغليف طرف المسبار في بلاستيك PPS وحافظته في فولاذ مقاوم للصدأ، مما يقاوم التآكل والتلف المادي. يتراوح تصنيف درجة حرارة المسبار من -55 درجة مئوية إلى +232 درجة مئوية (T1) اعتمادًا على EPL (Ga/Gc أو Dc). تحقق بانتظام من بقاء ختم الحلقة O سليمًا لمنع دخول السوائل، خاصة في الآلات المدهونة بالزيت. تقلل ميزات CableLoc و TipLoc الحاصلة على براءة اختراع من خطر انفصال الكبل وتفكك الطرف، وبالتالي تقليل تكرار الأعطال غير المتوقعة. سيوفر المسبار الذي يتم صيانته جيدًا سنوات من الخدمة الموثوقة بأقل وقت تعطل.
دليل الاختيار ونصائح الشراء
عند اختيار مسبار Bently Nevada 330191-00-33-90-05، تحقق من أن مصدر طاقة نظامك وكابلاته تتوافق مع متطلبات -17.5 Vdc إلى -26 Vdc وأن طول المسبار (9.0 أمتار) يناسب مسافة التركيب لديك. للمسافات الأطول، تأكد من استخدام كابلات تمديد متوافقة (متوفرة بأطوال 0.5، 1، 1.5، 2، 3، 5، أو 9 أمتار). يتوفر درع اختياري (AISI 302 أو 304 SST مع غطاء FEP) لمزيد من الحماية الميكانيكية. تم تصميم هذا المسبار للتطبيقات محكمة الغلق بالضغط؛ يجب استبدال الحلقة O من الفيتون في حالة تلفها. اشترِ من مورد موثوق به مثل PLC Source PRO لضمان وحدة جديدة ومغلقة من المصنع بضمان 12 شهرًا.
