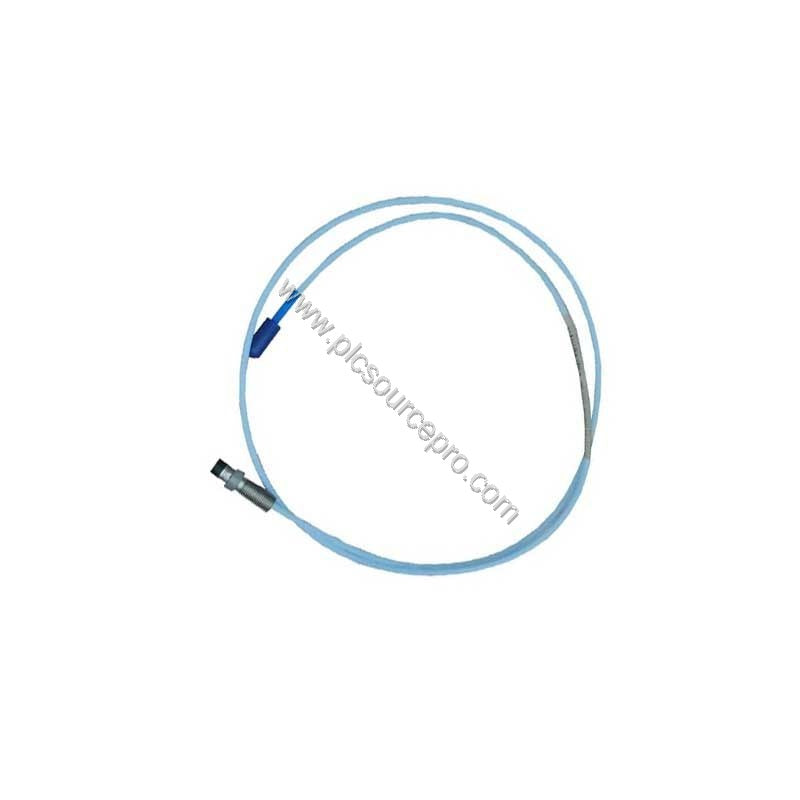

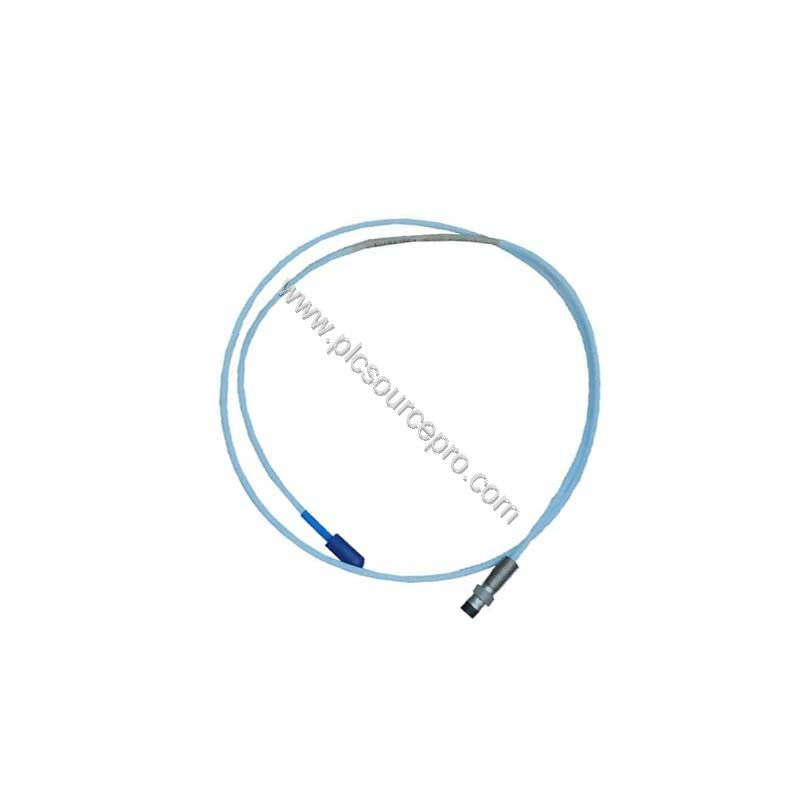

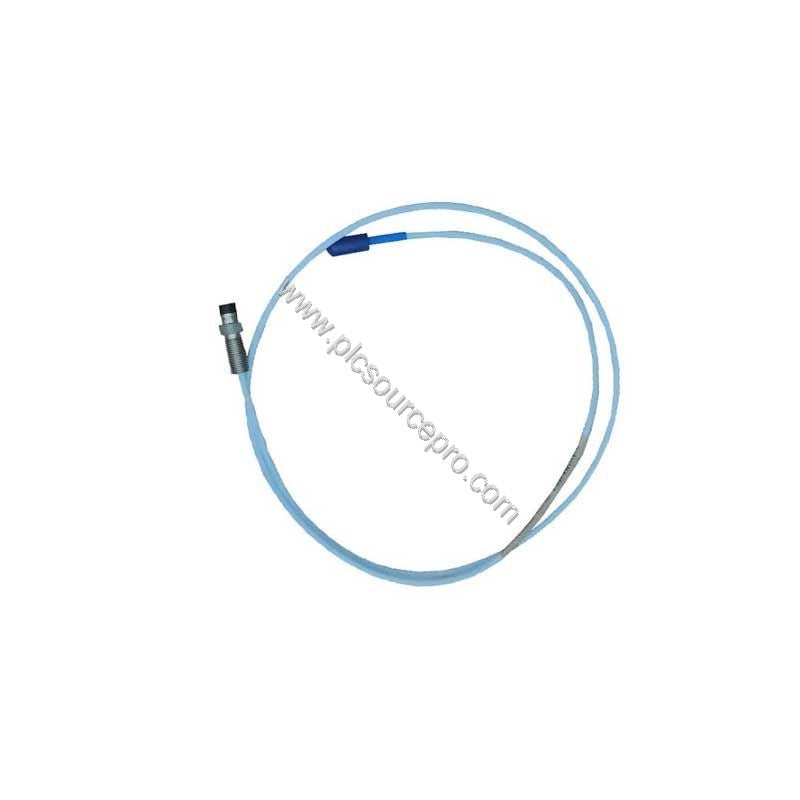

الشركة المصنعة : Bently Nevada
رقم المنتج : 330174-00-03-10-02-CN
نوع المنتج : مجس 3300 5 مم، بسن M8 x 1،
بدرع
صنع في الولايات المتحدة الأمريكية
خيار الطول غير المسنن : 00 = 0 مم
خيار الطول الكلي للغلاف : 03 = 30 مم
خيار الطول الكلي : 10 = 1.0 متر (3.3 قدم)
خيار الموصل : 0 2 موصل محوري مصغر ClickLoc، كابل قياسي
خيار موافقة الوكالة : CN = خاص بالبلد
مادة رأس المجس : كبريتيد البوليفينيلين (PPS).
مادة غلاف المجس : فولاذ مقاوم للصدأ AISI 304 (SST).
الوزن : 0.323 كجم
المواصفات
ما لم يُذكر خلاف ذلك، فإن
المواصفات التالية تخص نظام محول التقارب
بين +18 درجة مئوية و +27 درجة مئوية (+64 درجة فهرنهايت إلى
+80 درجة فهرنهايت) مع مصدر طاقة -24 فولت تيار مستمر، حمولة 10 كيلو وات،
هدف من فولاذ AISI 4140، ومجس
بفجوة 1.27 مم (50 ميل).
الكهرباء
الطاقة
يتطلب -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بحد أقصى
12 مللي أمبير استهلاك.
قد يؤدي التشغيل بجهد
أكثر إيجابية من -23.5 فولت تيار مستمر إلى
نطاق خطي منخفض.
حساسية
الإمداد
أقل من 2 مللي فولت تغير في جهد
الخرج لكل فولت تغير في جهد
الدخل.
مقاومة
الخرج 50 وات
مقاومة المجس للتيار المستمر
طول المجس (م) 1.0
المقاومة من الموصل المركزي
إلى الموصل الخارجي
(Ω )
7.59 ± 0.50
رأس المجس
مادة كبريتيد البوليفينيلين (PPS)
غلاف المجس
المادة
فولاذ مقاوم للصدأ AISI 303 أو 304
(SST)
كابل المجس
كابل مجس ثلاثي المحاور 75 أوم، معزول بفلوروإيثيلين
بروبيلين (FEP)
بالأطوال التالية: 0.5، 1، 2، 5، أو 9 أمتار
(1.6، 3.3، 16.4، أو 29.5 قدم)
مجس 5 مم
قوة
الشد
222 نيوتن (50 رطل قوة) من غلاف المجس إلى
سلك المجس. 222 نيوتن (50 رطل قوة)
من سلك المجس إلى موصلات كابل التمديد
مادة
الموصل
نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب
عزم دوران
غلاف المجس
موصى به 5.1 نيوتن متر (45 بوصة رطل)
7.3 نيوتن متر (65 بوصة رطل) كحد أقصى
عزم دوران
الموصل إلى الموصل
ارجع إلى الجدول أدناه:
عزم الدوران الموصى به
الحد الأقصى
للعزم 0.565 نيوتن متر (0.42 قدم رطل)
الحد الأدنى
نصف قطر
انحناء الكابل
25.4 مم (1.0 بوصة)
نطاق درجة حرارة
المجس
-35 درجة مئوية إلى +177 درجة مئوية (-
31 درجة فهرنهايت إلى +351 درجة فهرنهايت)
قد يؤدي تعريض المجس لدرجات حرارة
أقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى
فشل مبكر لختم الضغط.
تأثيرات المجالات المغناطيسية بتردد 60 هرتز حتى 300 جاوس (نظام 5 أمتار)
جهد الخرج بالمللي pp/جاوس
فجوة 10 ميل
مستشعر التقارب XL 0.0119
المجس 0.0004
كابل تمديد XL 0.0004
فجوة 50 ميل
مستشعر التقارب XL 0.0131
المجس 0.0014
كابل تمديد XL 0.0014
فجوة 90 ميل
مستشعر التقارب XL 0.0133
المجس 0.0045
كابل تمديد XL 0.0045
حدود تعشيق السن
سن غلاف المجس M8x1
الحد الأقصى لطول تعشيق السن
12 مم
جدول درجة الحرارة
(المجس فقط)
لـ EPL Ga و Gc
تصنيف درجة الحرارة T1 درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية
تصنيف درجة الحرارة T2 درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية
تصنيف درجة الحرارة T3 درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية
تصنيف درجة الحرارة T4 درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية
تصنيف درجة الحرارة T5 درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية
لـ EPL Dc
تصنيف درجة الحرارة T280 درجة مئوية @ Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية
تصنيف درجة الحرارة T225 درجة مئوية @ Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية
تصنيف درجة الحرارة T170 درجة مئوية @ Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية
تصنيف درجة الحرارة T130 درجة مئوية @ Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية
تصنيف درجة الحرارة T105 درجة مئوية @ Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +100 درجة مئوية
تصنيف درجة الحرارة T90 درجة مئوية @ Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية
