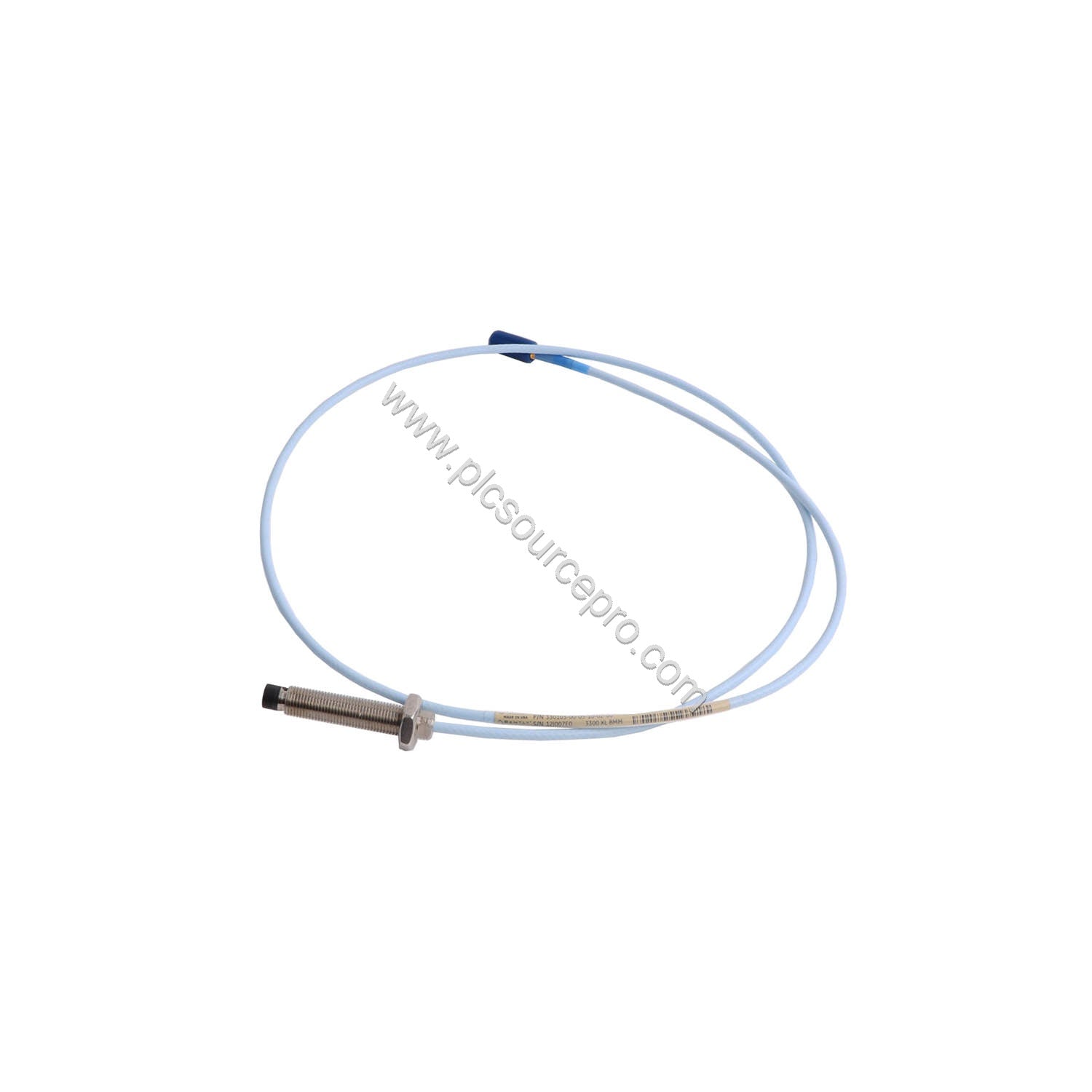

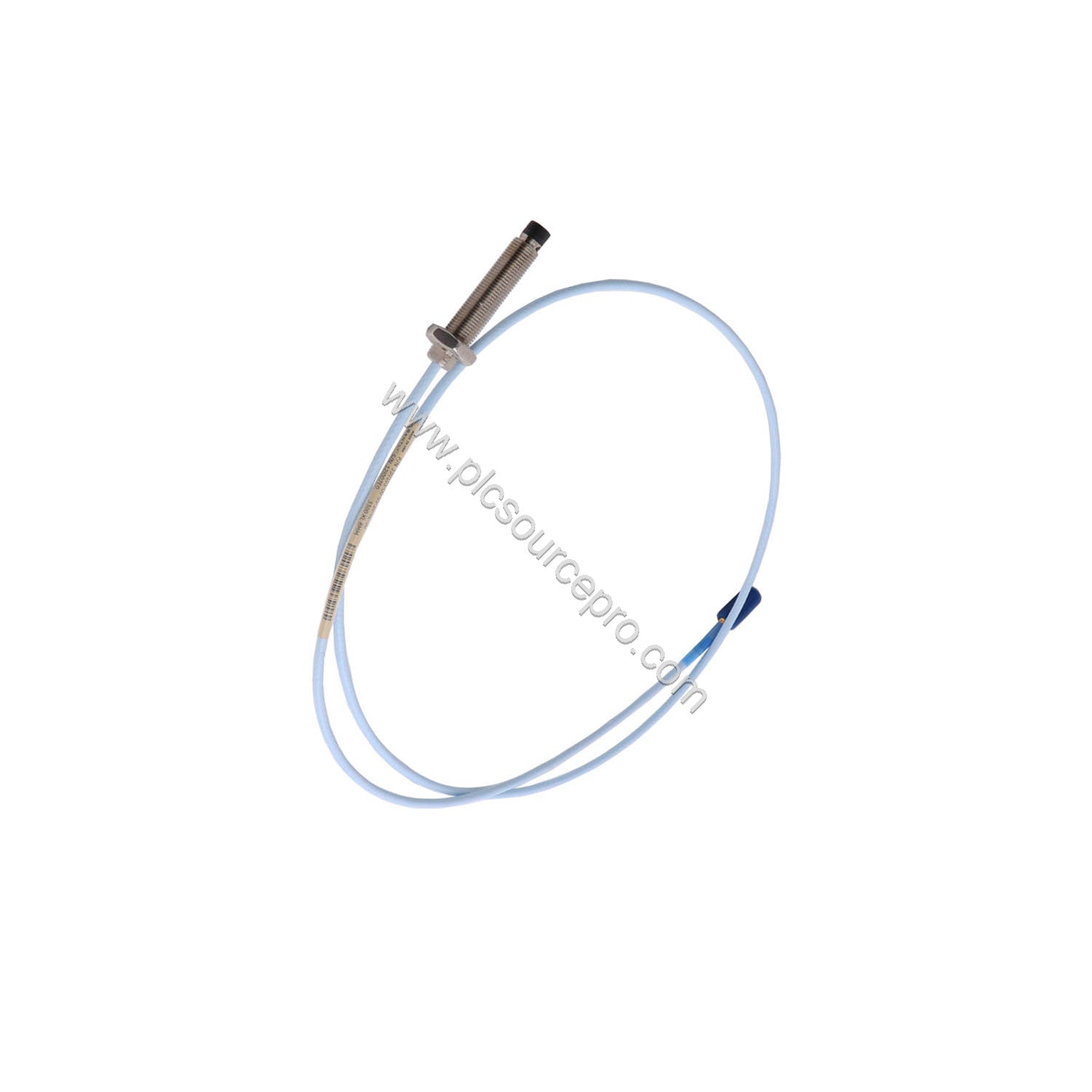

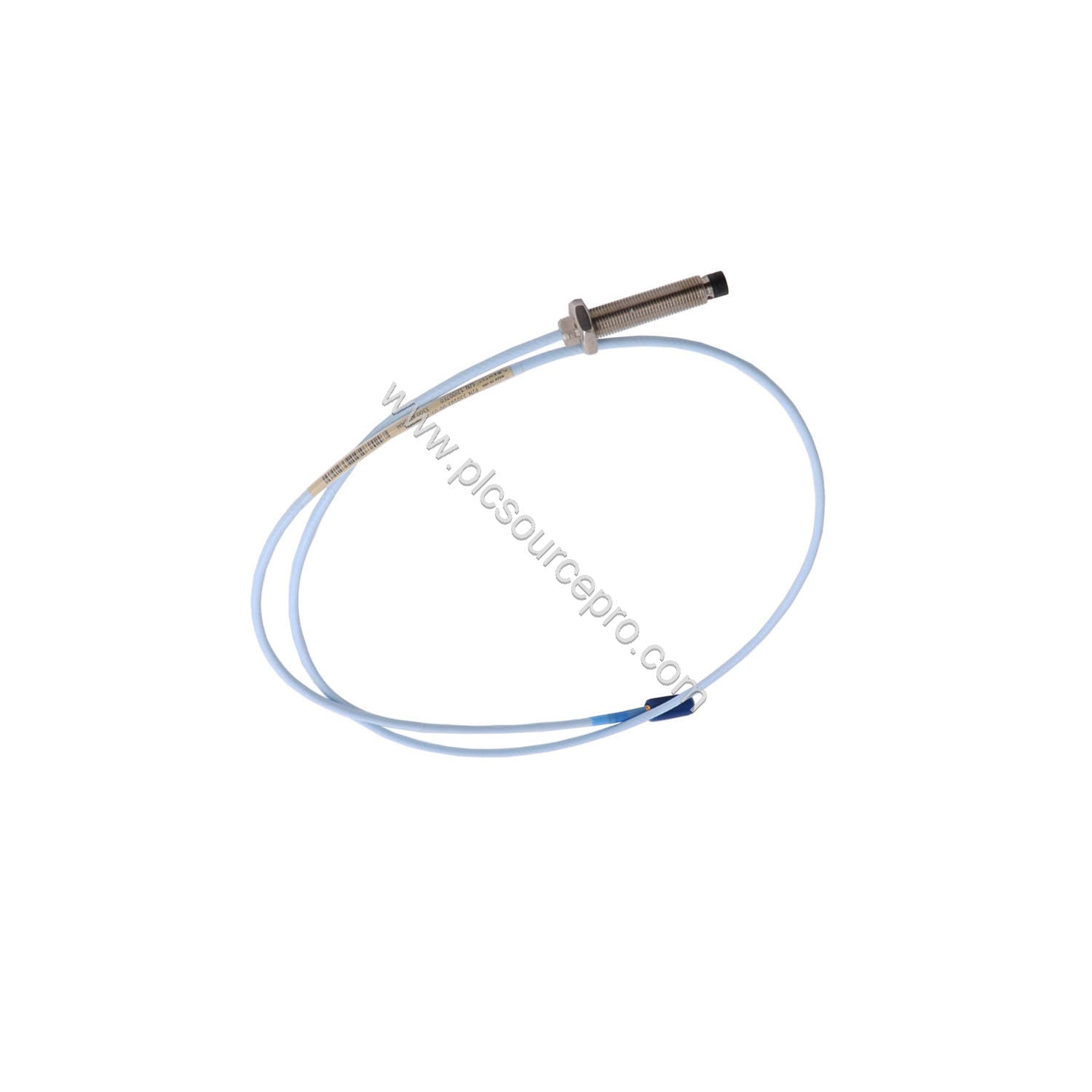

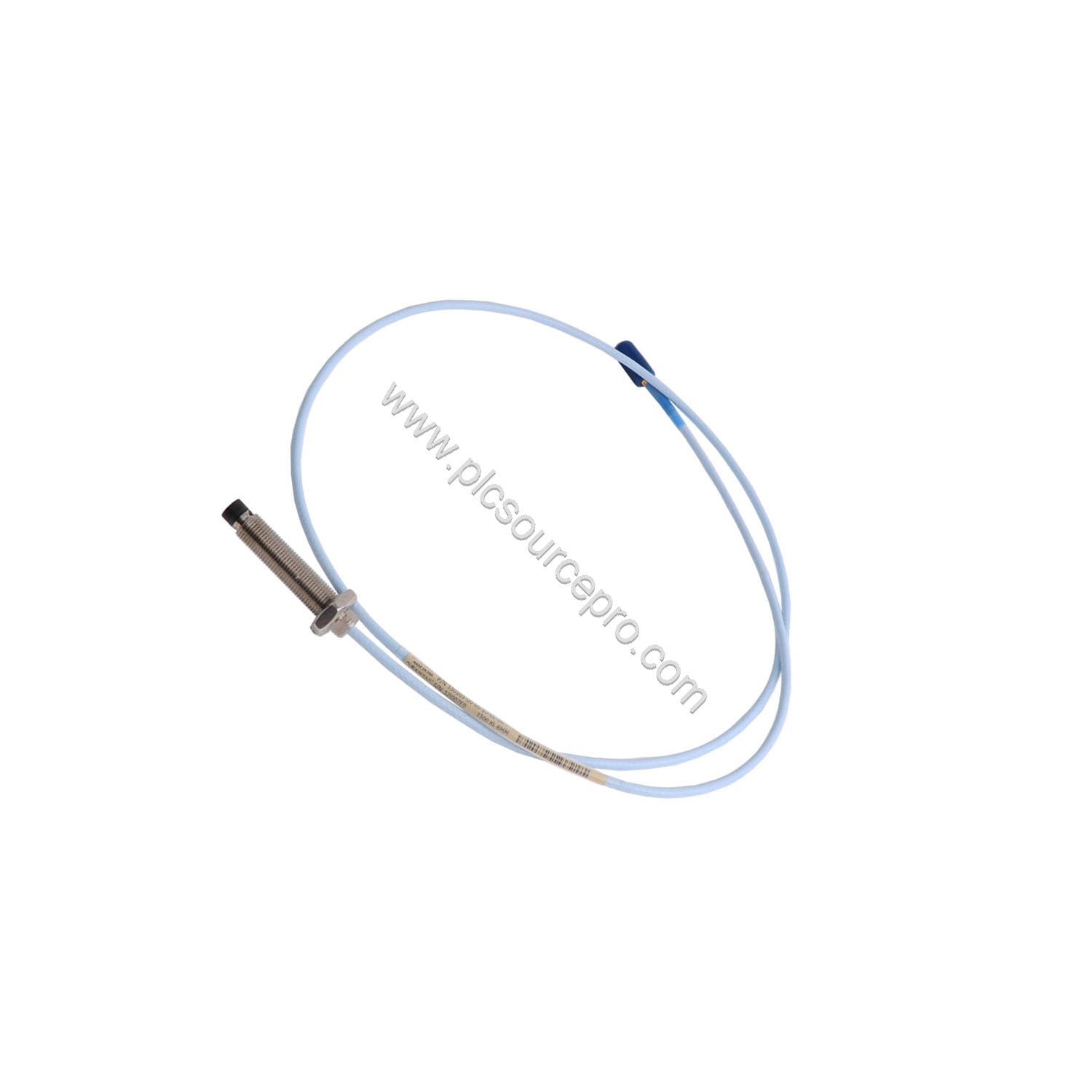

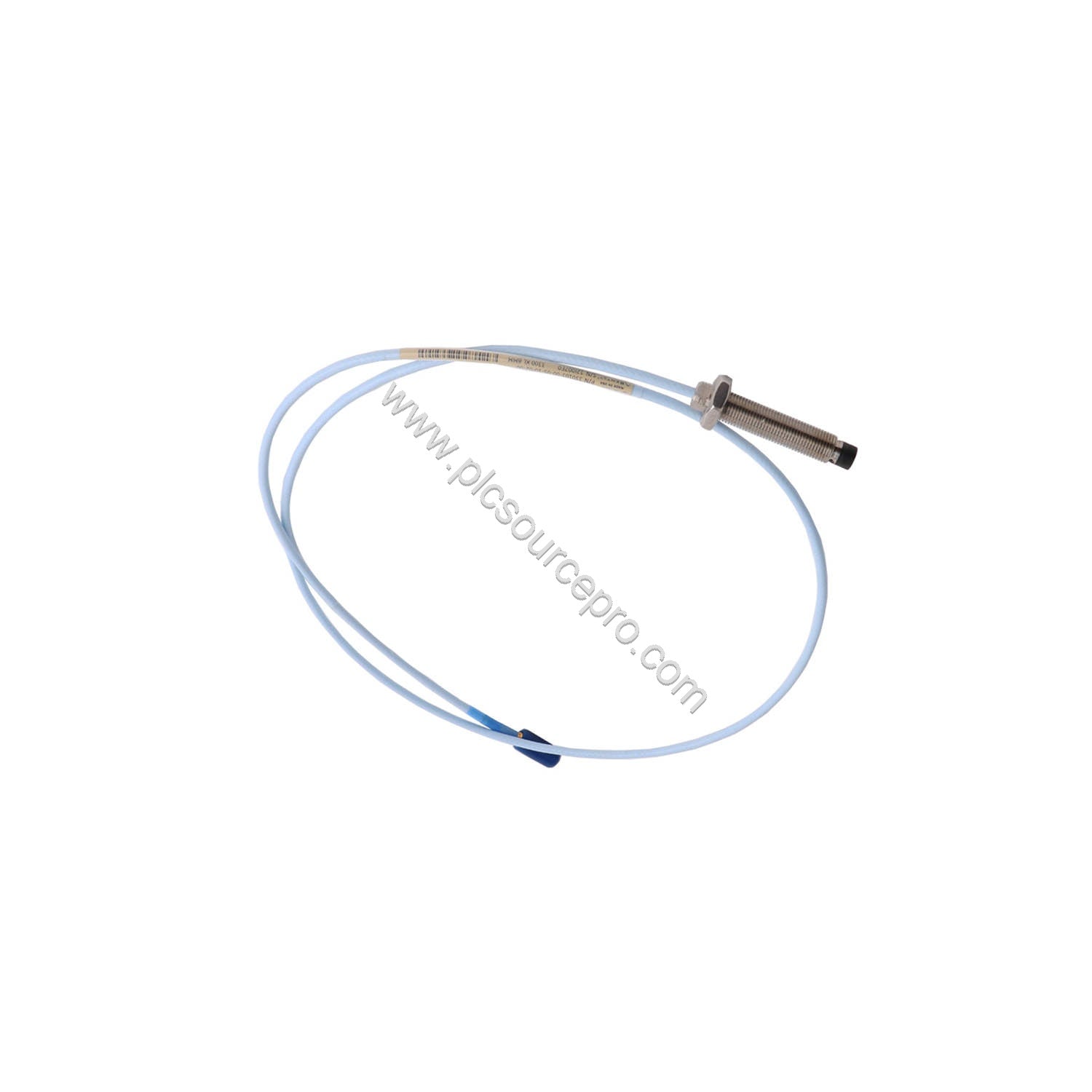

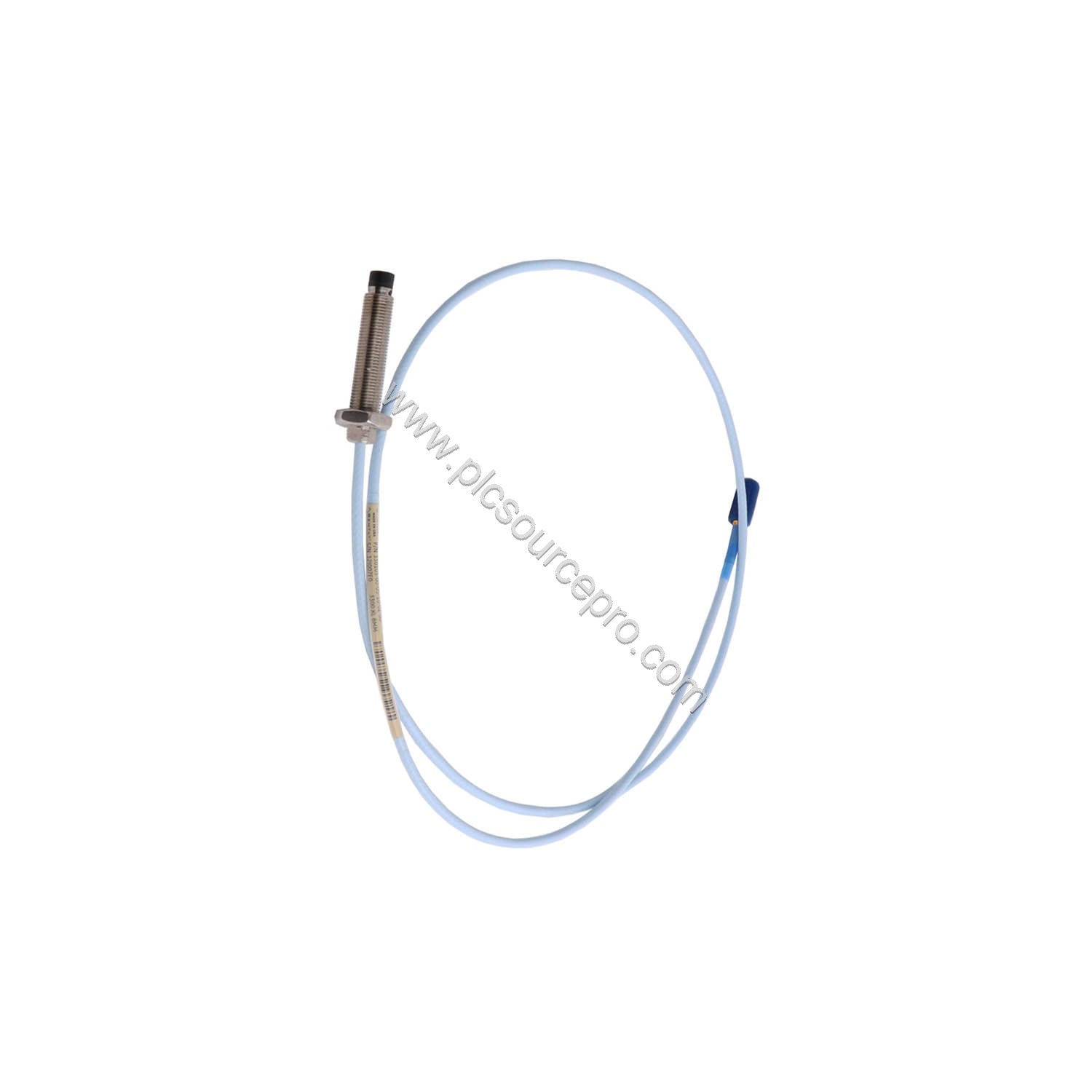

الشركة المصنعة: Bently Nevada
رقم المنتج: 330173-04-08-10-02-00
نوع المنتج: مجس 3300 5 مم، بسن M8 x 1،
بدون درع
صنع في الولايات المتحدة الأمريكية
خيار الطول غير المسنن: 04 = 40 مم
خيار الطول الكلي للغلاف: 08 = 80 مم
خيار الطول الإجمالي: 10 = 1.0 متر (3.3 قدم)
خيار الموصل: 02 = موصل محوري مصغر ClickLoc، كابل قياسي
خيار موافقة الوكالة: 00 = غير مطلوب
مادة طرف المجس: بولي فينيلين سلفيد (PPS).
مادة غلاف المجس: فولاذ مقاوم للصدأ AISI 304 (SST).
الوزن: 0.323 كجم
المواصفات
ما لم يُذكر خلاف ذلك، تنطبق المواصفات التالية
على نظام محول التقارب بين +18 درجة مئوية و +27 درجة مئوية (+64 درجة فهرنهايت إلى
+80 درجة فهرنهايت) مع مصدر طاقة تيار مستمر -24 فولت، وحمل 10 كيلووات،
وهدف من الفولاذ AISI 4140، ومجس بفجوة عند 1.27 مم (50 ميل).
كهربائي
الطاقة
يتطلب -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بحد أقصى
12 مللي أمبير استهلاك.
يمكن أن يؤدي التشغيل بجهد
أكثر إيجابية من -23.5 فولت تيار مستمر إلى نطاق خطي منخفض.
حساسية
الإمداد
أقل من 2 مللي فولت تغيير في جهد الخرج لكل فولت تغيير في جهد الدخل.
الخرج
مقاومة 50 أوم
مقاومة تيار مستمر للمجس
طول المجس (م) 1.0
مقاومة من الموصل المركزي إلى الموصل الخارجي (Ω) 7.59 ± 0.50
مادة طرف المجس بولي فينيلين سلفيد (PPS)
مادة غلاف المجس فولاذ مقاوم للصدأ AISI 303 أو 304 (SST)
كابل المجس ثلاثي المحاور 75 أوم، معزول بفلورو إيثيلين بروبيلين (FEP)
بأطوال الكابل التالية: 0.5، 1، 2، 5، أو 9 أمتار
(1.6، 3.3، 16.4، أو 29.5 قدم)
مجس 5 مم
قوة الشد 222 نيوتن (50 رطل قوة) من غلاف المجس إلى سلك المجس.
222 نيوتن (50 رطل قوة) من سلك المجس إلى موصلات كابل التمديد.
مادة الموصل نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب.
عزم دوران غلاف المجس 5.1 نيوتن متر (45 بوصة رطل) موصى به، 7.3 نيوتن متر (65 بوصة رطل) كحد أقصى.
عزم دوران الموصل إلى الموصل يرجى الرجوع إلى الجدول أدناه:
عزم الدوران الموصى به: الحد الأقصى للعزم 0.565 نيوتن متر (0.42 قدم رطل قوة)
الحد الأدنى لنصف قطر انحناء الكابل 25.4 مم (1.0 بوصة)
نطاق درجة حرارة المجس: -35 درجة مئوية إلى +177 درجة مئوية (-31 درجة فهرنهايت إلى +351 درجة فهرنهايت)
قد يؤدي تعريض المجس لدرجات حرارة أقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى فشل مبكر لمانع التسرب.
تأثيرات المجالات المغناطيسية بتردد 60 هرتز حتى 300 غاوس (نظام 5 أمتار)
جهد الخرج بالمللي فولت pp/جاوس
فجوة 10 ميل
مستشعر القرب XL: 0.0119
مجس: 0.0004
كابل تمديد XL: 0.0004
فجوة 50 ميل
مستشعر القرب XL: 0.0131
مجس: 0.0014
كابل تمديد XL: 0.0014
فجوة 90 ميل
مستشعر القرب XL: 0.0133
مجس: 0.0045
كابل تمديد XL: 0.0045
حدود تعشيق السن اللولبي
سن غلاف المجس M8x1
أقصى طول لتعشيق السن اللولبي 12 مم
جدول درجات الحرارة
(للمجس فقط)
لفئات الحماية EPL Ga و Gc
تصنيف درجة الحرارة T1 درجة حرارة المحيط -55 درجة مئوية إلى +232 درجة مئوية
تصنيف درجة الحرارة T2 درجة حرارة المحيط -55 درجة مئوية إلى +177 درجة مئوية
تصنيف درجة الحرارة T3 درجة حرارة المحيط -55 درجة مئوية إلى +120 درجة مئوية
تصنيف درجة الحرارة T4 درجة حرارة المحيط -55 درجة مئوية إلى +80 درجة مئوية
تصنيف درجة الحرارة T5 درجة حرارة المحيط -55 درجة مئوية إلى +40 درجة مئوية
لفئة الحماية EPL Dc
تصنيف درجة الحرارة T280 درجة مئوية عند Ta درجة حرارة المحيط -55 درجة مئوية إلى +232 درجة مئوية
تصنيف درجة الحرارة T225 درجة مئوية عند Ta درجة حرارة المحيط -55 درجة مئوية إلى +177 درجة مئوية
تصنيف درجة الحرارة T170 درجة مئوية عند Ta درجة حرارة المحيط -55 درجة مئوية إلى +120 درجة مئوية
تصنيف درجة الحرارة T130 درجة مئوية عند Ta درجة حرارة المحيط -55 درجة مئوية إلى +80 درجة مئوية
تصنيف درجة الحرارة T105 درجة مئوية عند Ta درجة حرارة المحيط -55 درجة مئوية إلى +100 درجة مئوية
تصنيف درجة الحرارة T90 درجة مئوية عند Ta درجة حرارة المحيط -55 درجة مئوية إلى +40 درجة مئوية
