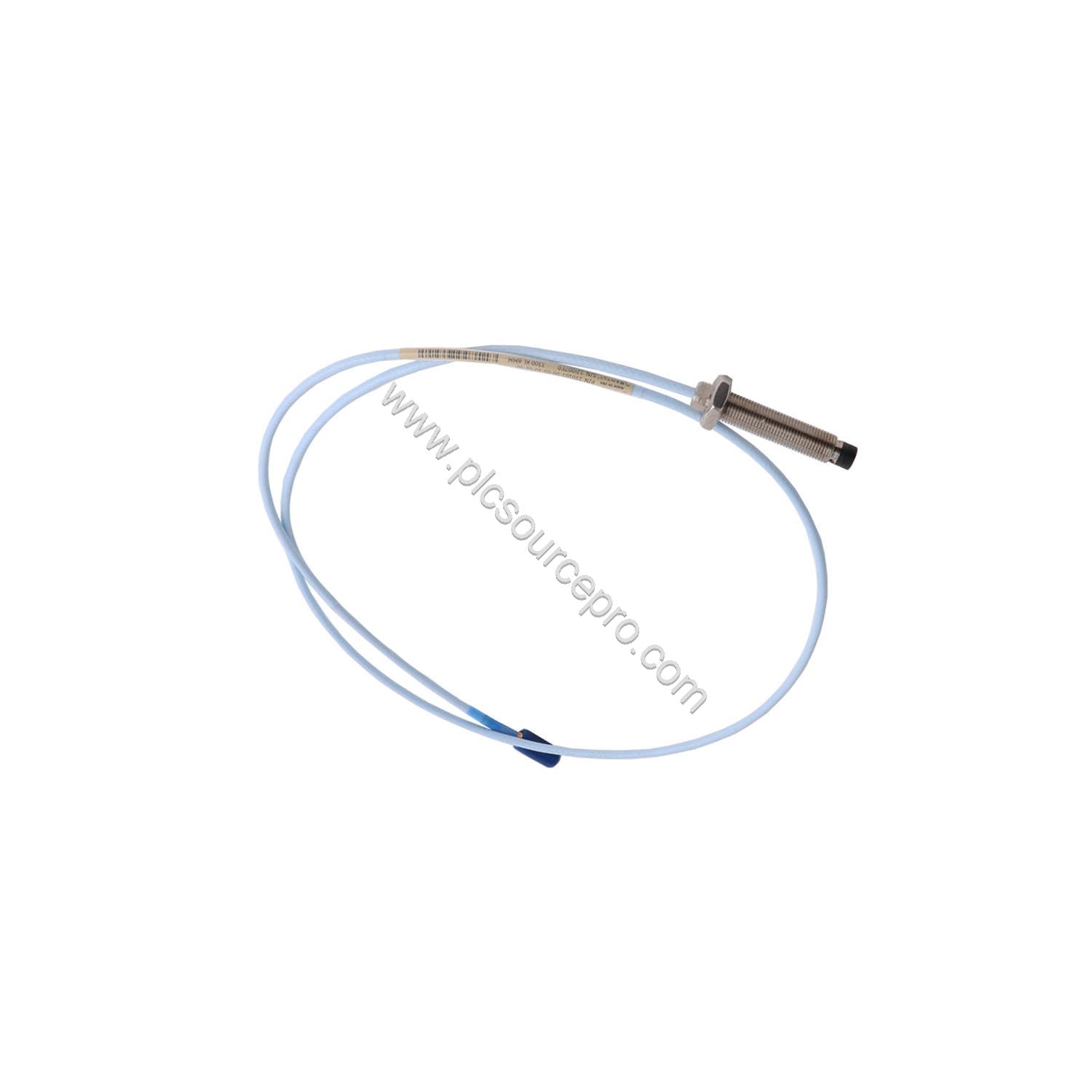

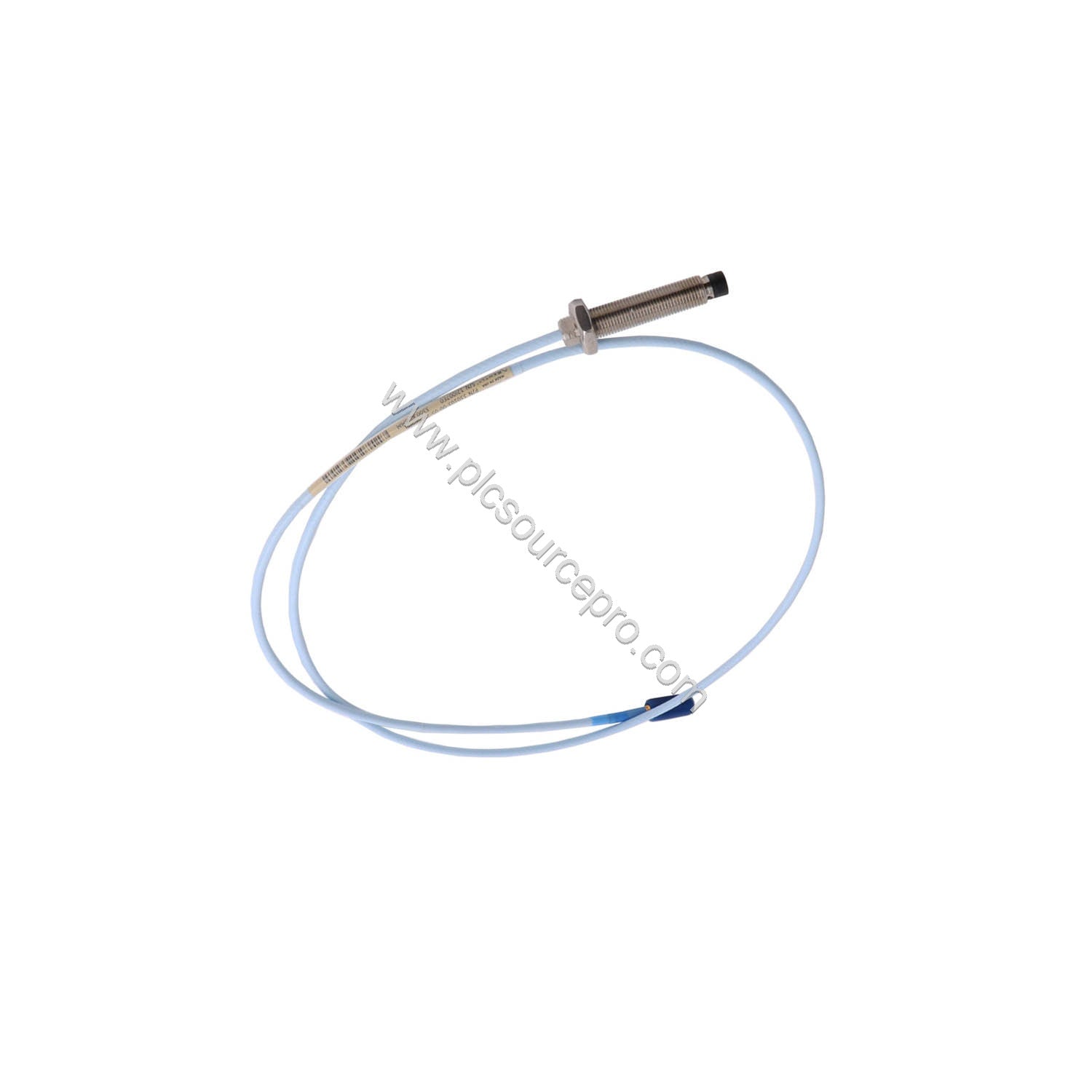

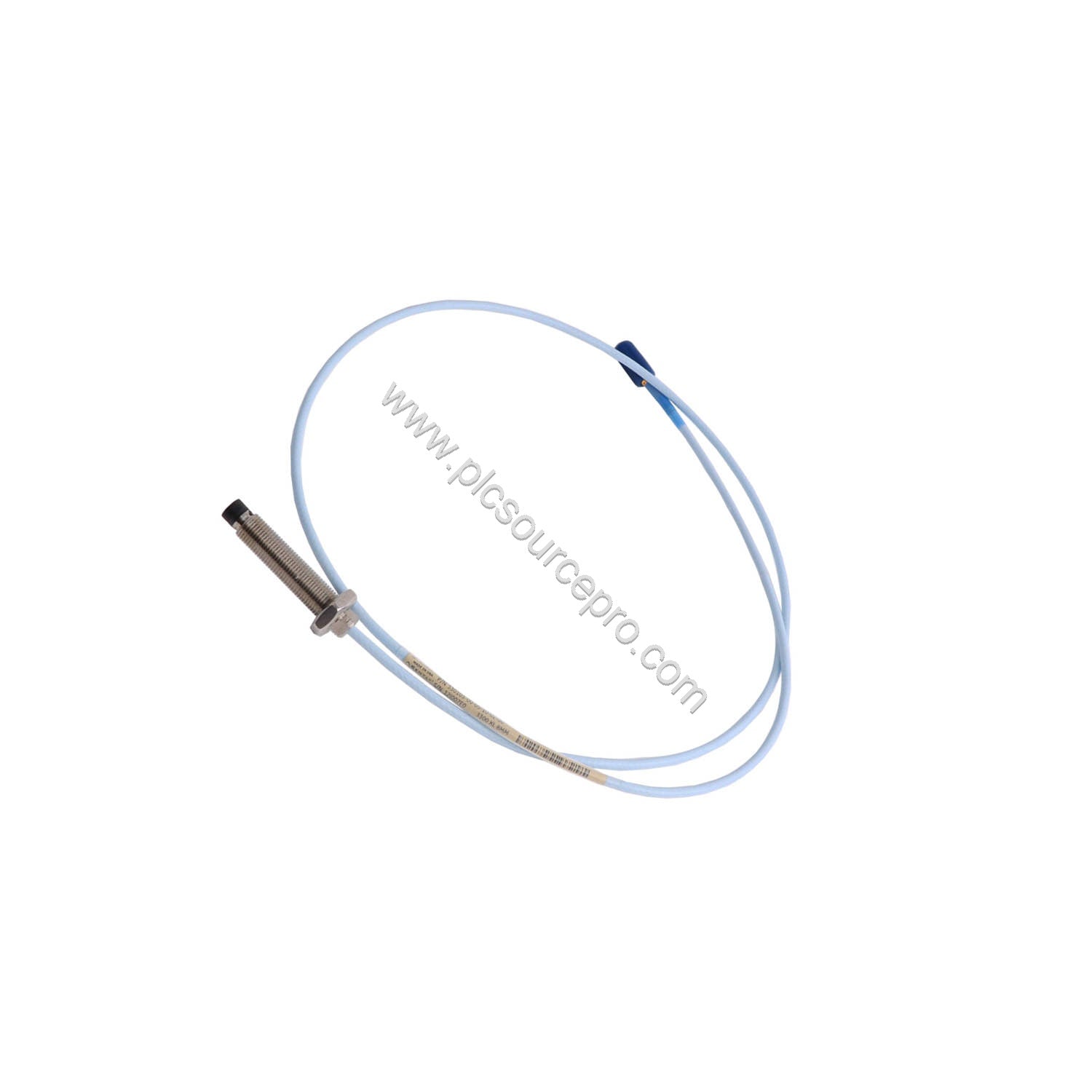

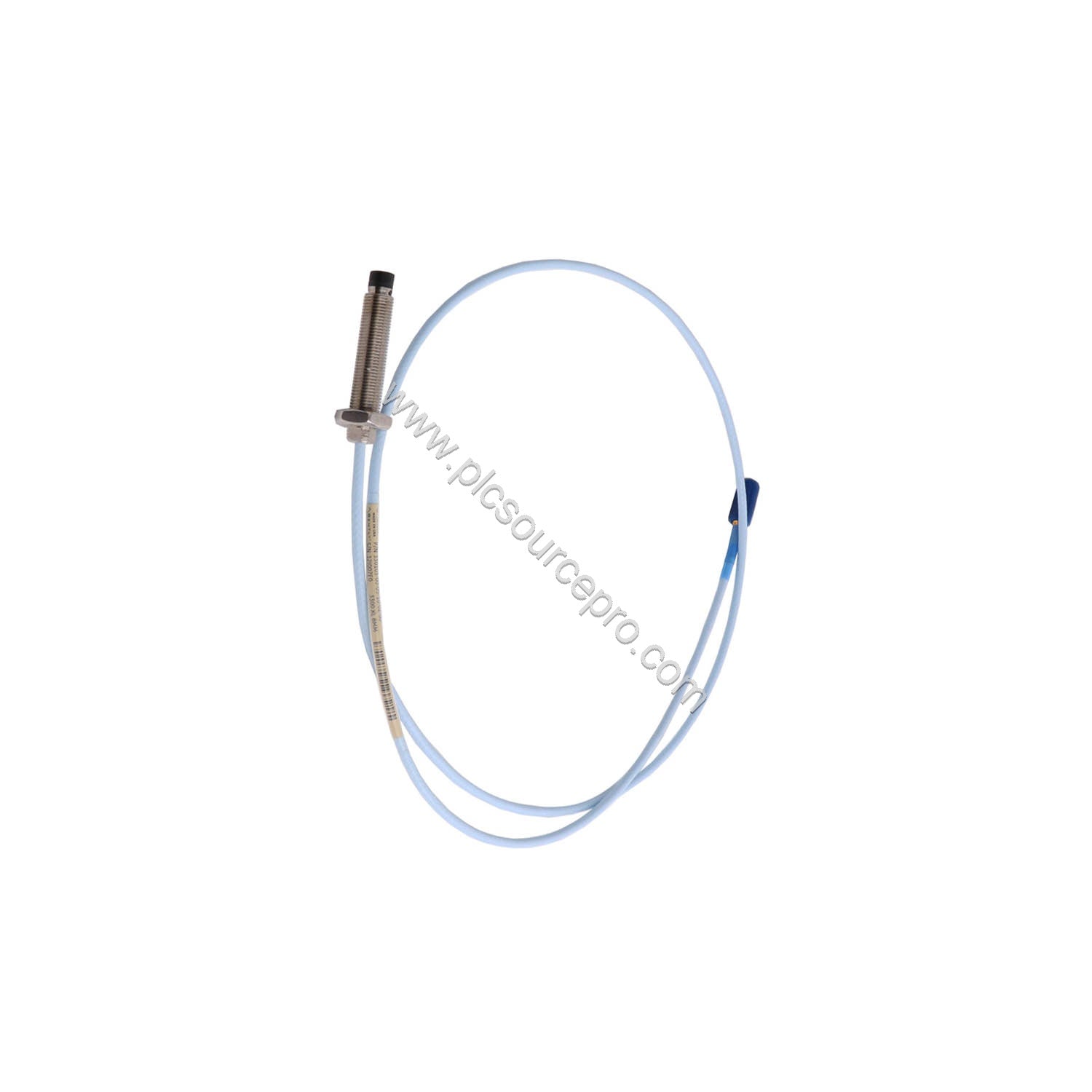

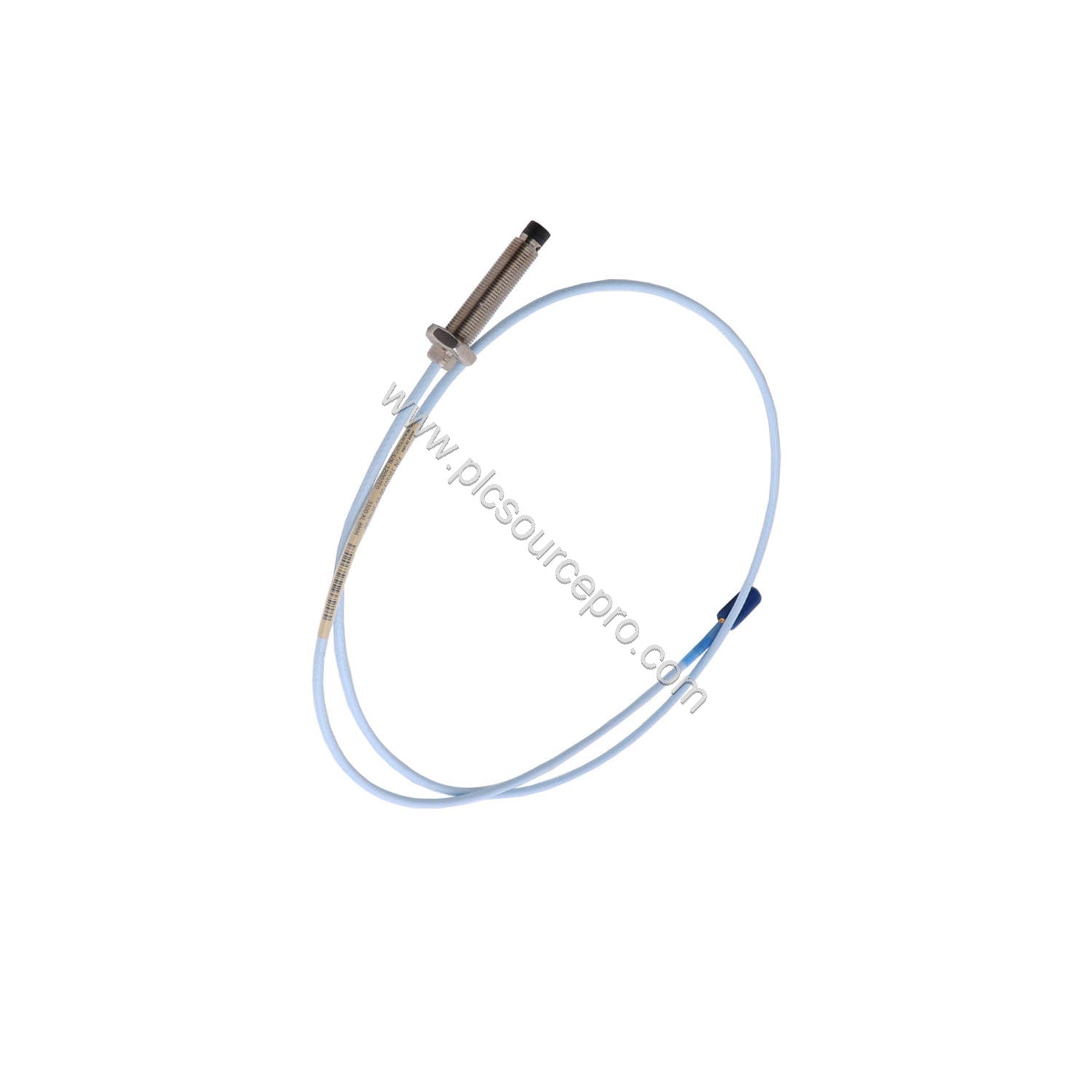

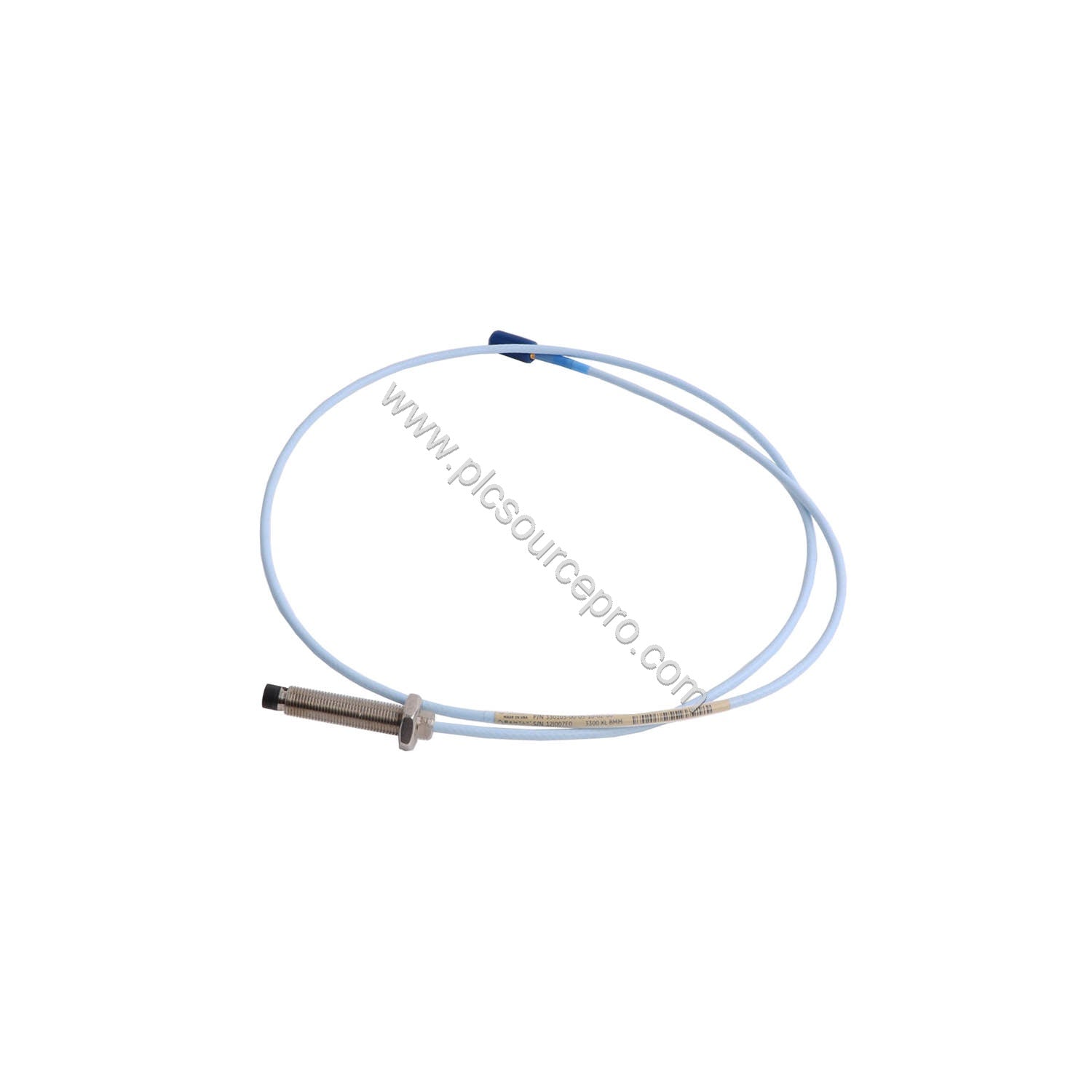

وحدة الأتمتة الصناعية بنتاي نيفادا 330173-00-06-10-12-00

الشركة المصنعة: بنتلي نيفادا رقم المنتج: 330173-00-06-10-12-00 نوع المنتج: مسبار 3300 5 مم، بسن M8 × 1، بدون درع صنع في الولايات المتحدة الأمريكية خيار الطول غير المسنن: 00 = 0 مم خيار الطول الكلي للغلاف: 06 = 60 مم خيار الطول الإجمالي: 10 = 1.0 متر (3.3 قدم) خيار الموصل: 1 2 موصل محوري مصغر ClickLoc، كابل FluidLoc خيار موافقة الوكالة: 00 = غير مطلوب مادة رأس المسبار: كبريتيد البوليفينيلين (PPS). مادة غلاف المسبار: فولاذ مقاوم للصدأ AISI 304 (SST). الوزن: 0.323 كجم المواصفات ما لم يُذكر خلاف ذلك، فإن المواصفات التالية مخصصة لنظام محوّل القرب بين +18 درجة مئوية و+27 درجة مئوية (+64 درجة فهرنهايت إلى +80 درجة فهرنهايت) مع مصدر طاقة تيار مستمر -24 فولت، وحمل 10 كيلو وات، وهدف من فولاذ AISI 4140، ومسبار بفجوة 1.27 مم (50 ميل). كهربائي الطاقة يتطلب من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بحد أقصى استهلاك 12 مللي أمبير. قد يؤدي التشغيل بجهد أكثر إيجابية من -23.5 فولت تيار مستمر إلى نطاق خطي منخفض. حساسية الإمداد أقل من 2 مللي فولت تغيير في جهد الخرج لكل فولت تغيير في جهد المدخل. مقاومة الخرج 50 وات مقاومة تيار مستمر للمسبار طول المسبار (م) 1.0 المقاومة من الموصل المركزي إلى الموصل الخارجي (Ω) 7.59 ± 0.50 رأس المسبار المادة: كبريتيد البوليفينيلين (PPS) غلاف المسبار المادة فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) كابل المسبار كابل مسبار ثلاثي المحاور 75 أوم، معزول بفلوروإيثيلين بروبيلين (FEP) بالأطوال التالية: 0.5، 1، 2، 5، أو 9 أمتار (1.6، 3.3، 16.4، أو 29.5 قدم) مسبار 5 مم قوة الشد 222 نيوتن (50 رطل قوة) من غلاف المسبار إلى سلك المسبار. 222 نيوتن (50 رطل قوة) من سلك المسبار إلى موصلات كابل التمديد مادة الموصل نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب عزم دوران غلاف المسبار موصى به 5.1 نيوتن متر (45 رطل بوصة) الحد الأقصى 7.3 نيوتن متر (65 رطل بوصة) عزم دوران الموصل إلى الموصل راجع الجدول أدناه: عزم الدوران الموصى به الحد الأقصى عزم الدوران 0.565 نيوتن متر (0.42 قدم رطل قوة) الحد الأدنى نصف قطر انحناء الكابل 25.4 مم (1.0 بوصة) نطاق درجة حرارة المسبار من -35 درجة مئوية إلى +177 درجة مئوية ( من -31 درجة فهرنهايت إلى +351 درجة فهرنهايت) قد يؤدي تعريض المسبار لدرجات حرارة أقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى فشل مبكر لختم الضغط. تأثيرات المجالات المغناطيسية 60 هرتز حتى 300 جاوس (نظام 5 أمتار) جهد الخرج بوحدة ميل pp/جاوس الفجوة 10 ميل مستشعر القرب XL 0.0119 المسبار 0.0004 كابل التمديد XL 0.0004 الفجوة 50 ميل مستشعر القرب XL 0.0131 المسبار 0.0014 كابل التمديد XL 0.0014 الفجوة 90 ميل مستشعر القرب XL 0.0133 المسبار 0.0045 كابل التمديد XL 0.0045 حدود تعشيق السن سن غلاف المسبار M8x1 الحد الأقصى لطول تعشيق السن 12 مم جدول درجة الحرارة (المسبار فقط) لـ EPL Ga و Gc تصنيف درجة الحرارة T1 درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية تصنيف درجة الحرارة T2 درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية تصنيف درجة الحرارة T3 درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية تصنيف درجة الحرارة T4 درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية تصنيف درجة الحرارة T5 درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية لـ EPL Dc تصنيف درجة الحرارة T280 درجة مئوية عند درجة الحرارة المحيطة Ta -55 درجة مئوية إلى +232 درجة مئوية تصنيف درجة الحرارة T225 درجة مئوية عند درجة الحرارة المحيطة Ta -55 درجة مئوية إلى +177 درجة مئوية تصنيف درجة الحرارة T170 درجة مئوية عند درجة الحرارة المحيطة Ta -55 درجة مئوية إلى +120 درجة مئوية تصنيف درجة الحرارة T130 درجة مئوية عند درجة الحرارة المحيطة Ta -55 درجة مئوية إلى +80 درجة مئوية تصنيف درجة الحرارة T105 درجة مئوية عند درجة الحرارة المحيطة Ta -55 درجة مئوية إلى +100 درجة مئوية تصنيف درجة الحرارة T90 درجة مئوية عند درجة الحرارة المحيطة Ta -55 درجة مئوية إلى +40 درجة مئوية تأثيرات المجالات المغناطيسية 60 هرتز حتى 300 جاوس جهد الخرج بوحدة ميل (ذروة-إلى-ذروة)/جاوس (نظام 5 أمتار) الفجوة: 10 ميل مستشعر القرب XL: 0.0119 المسبار: 0.0004 كابل التمديد XL: 0.0004 الفجوة: 50 ميل مستشعر القرب XL: 0.0131 المسبار: 0.0014 كابل التمديد XL: 0.0014 الفجوة: 90 ميل مستشعر القرب XL: 0.0133 المسبار: 0.0045 كابل التمديد XL: 0.0045
