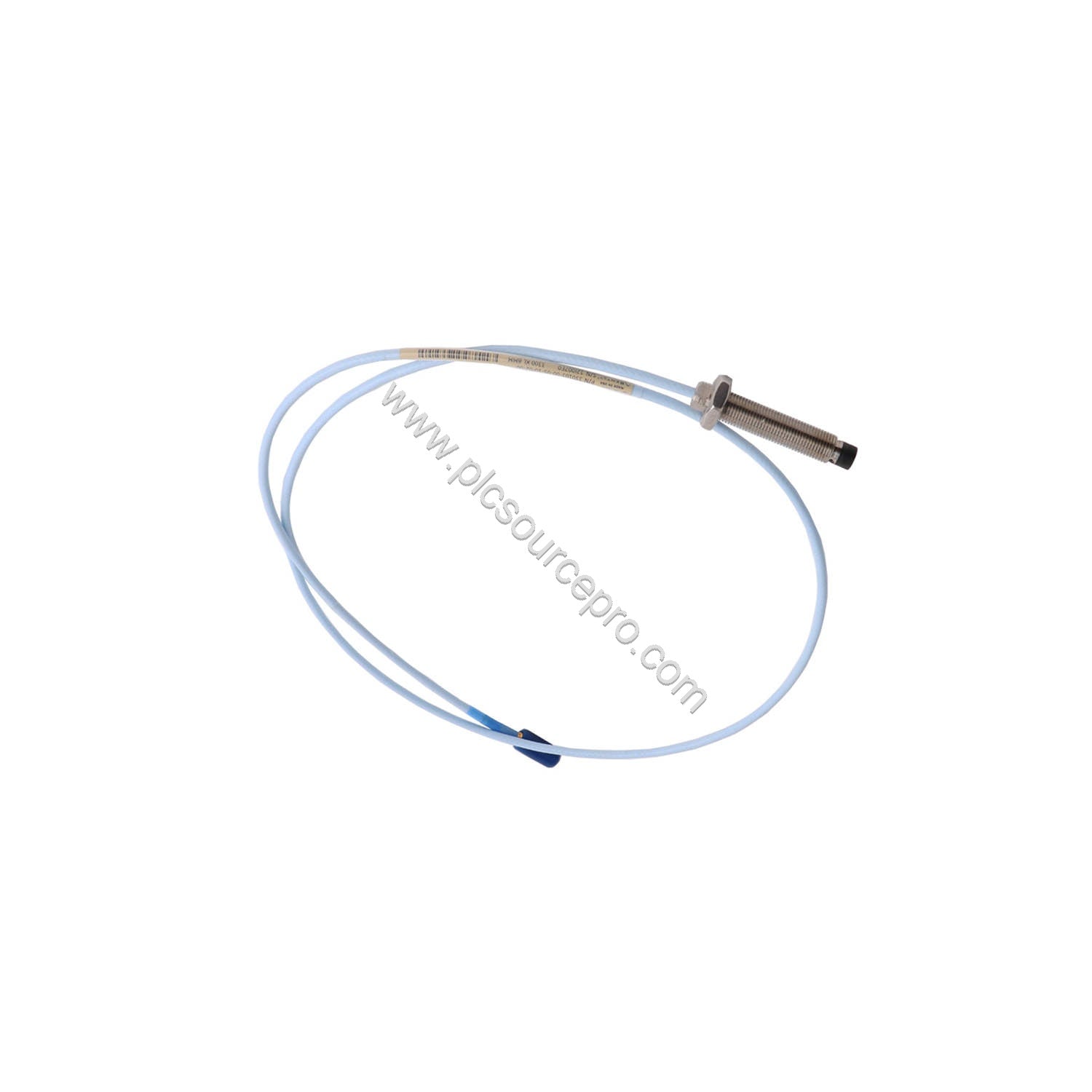

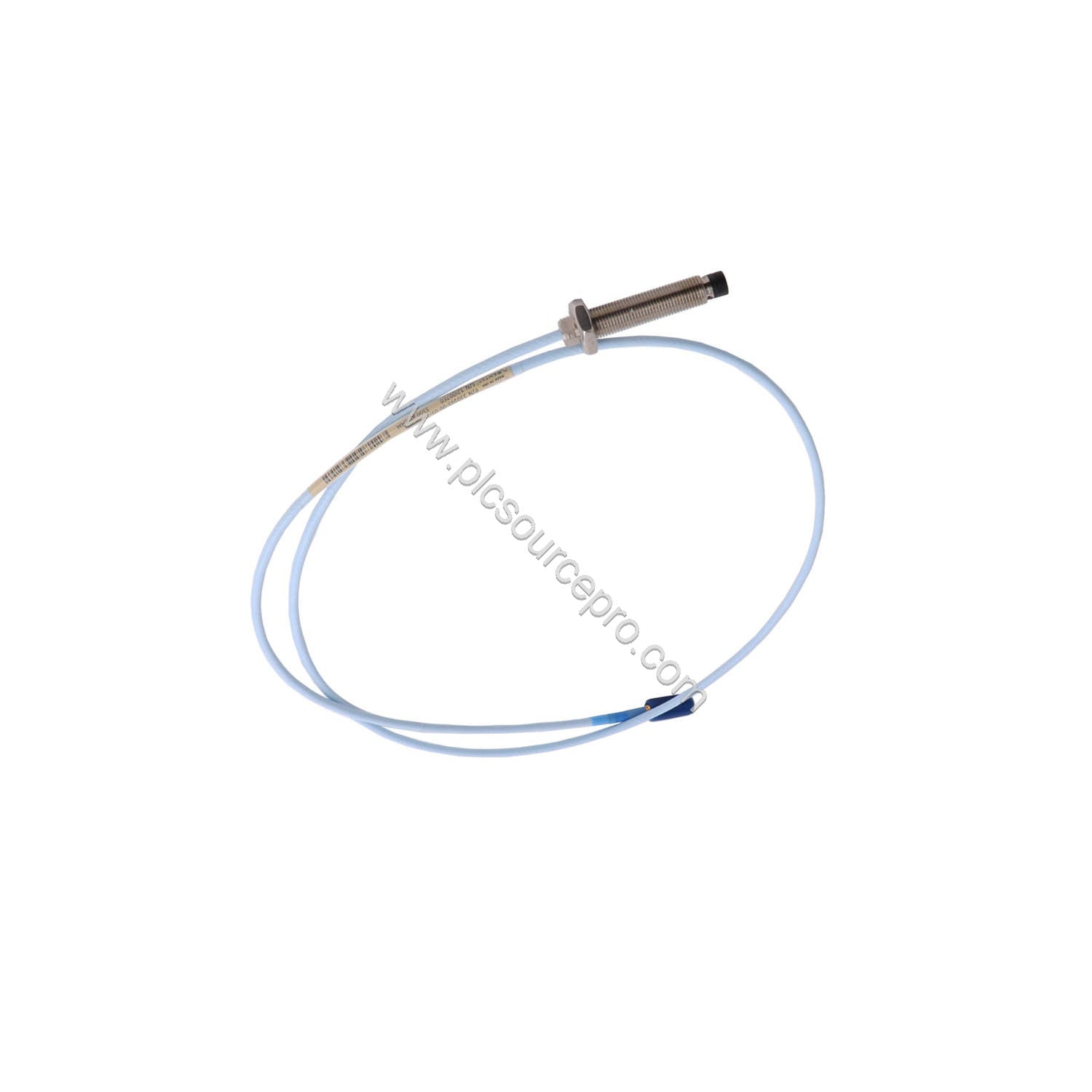

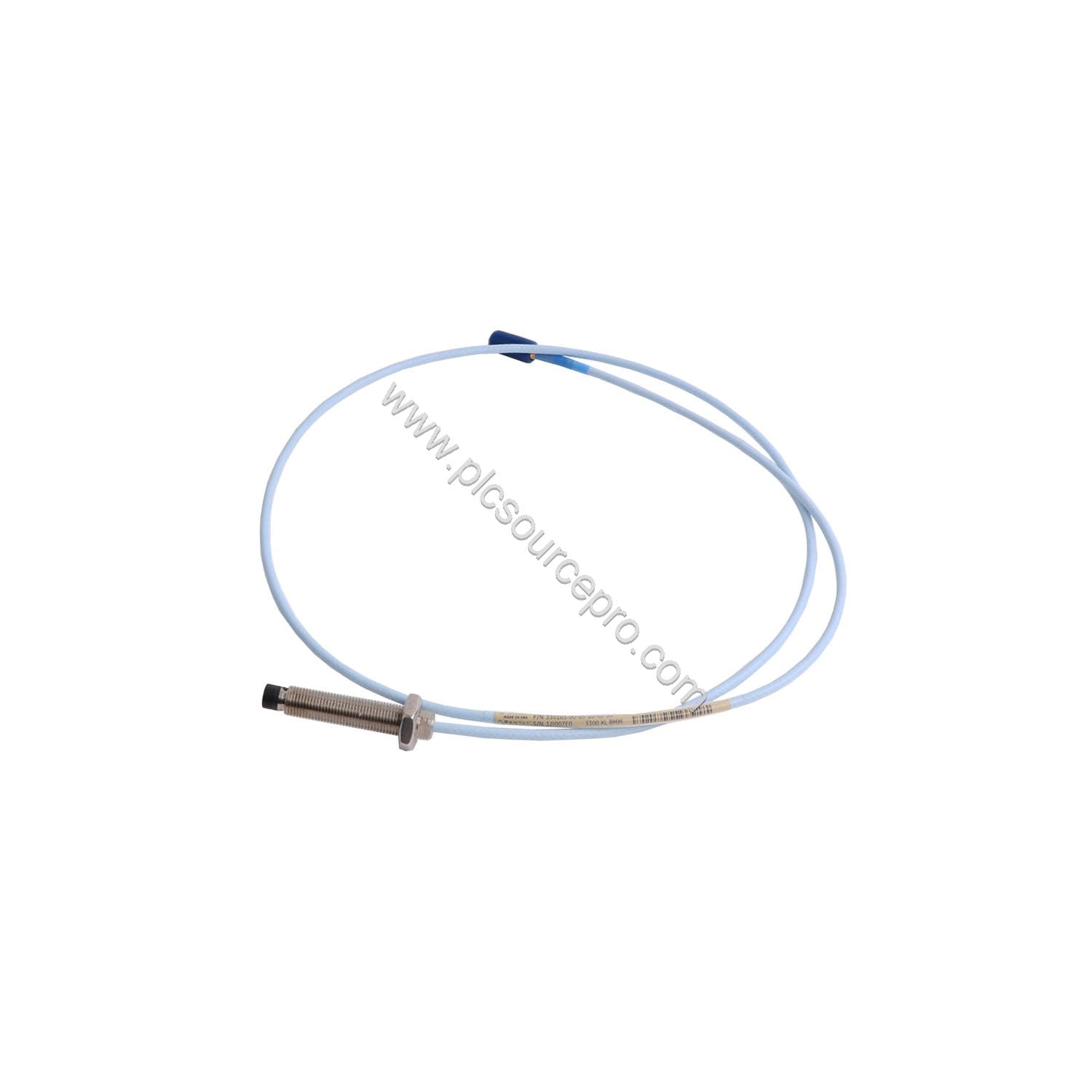

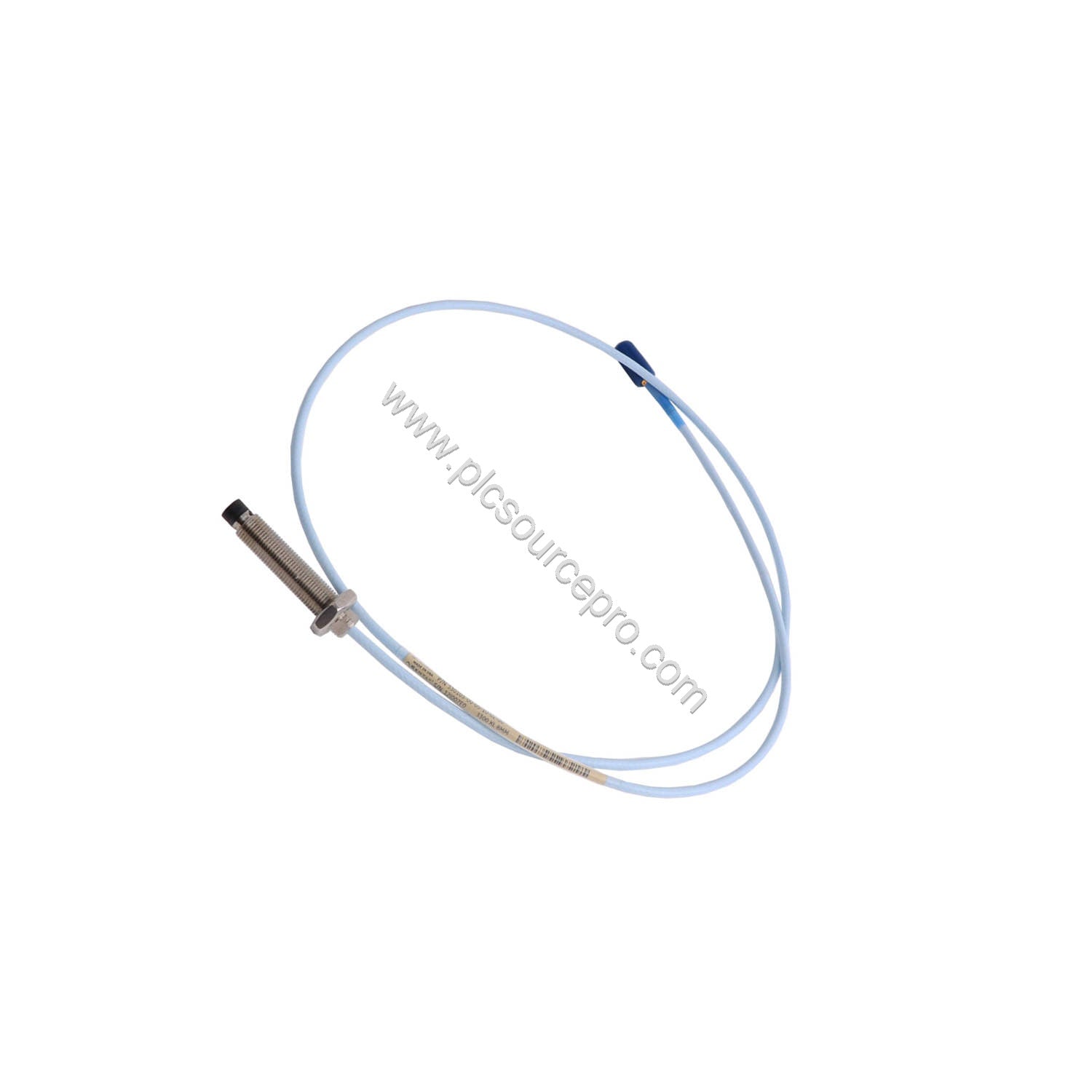

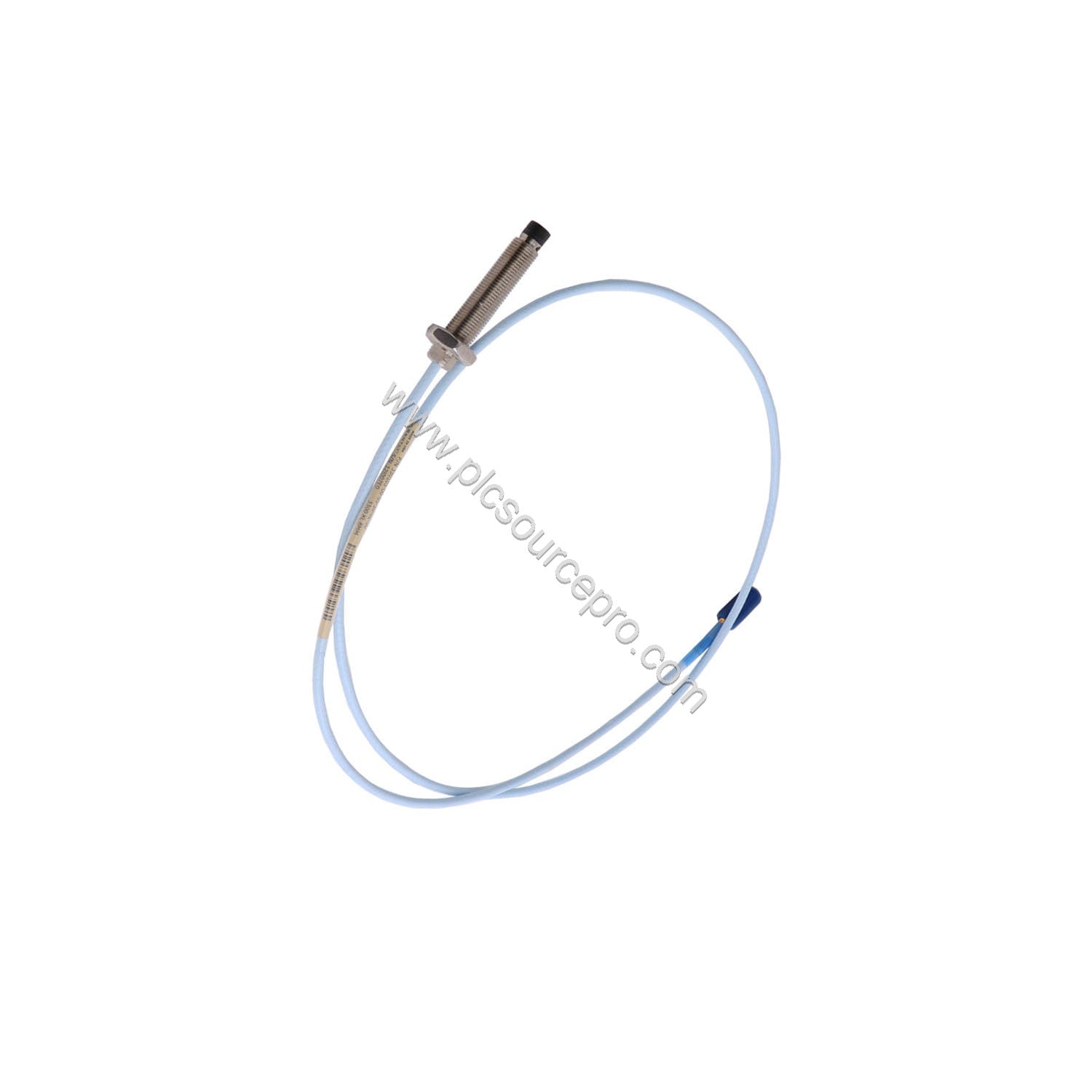

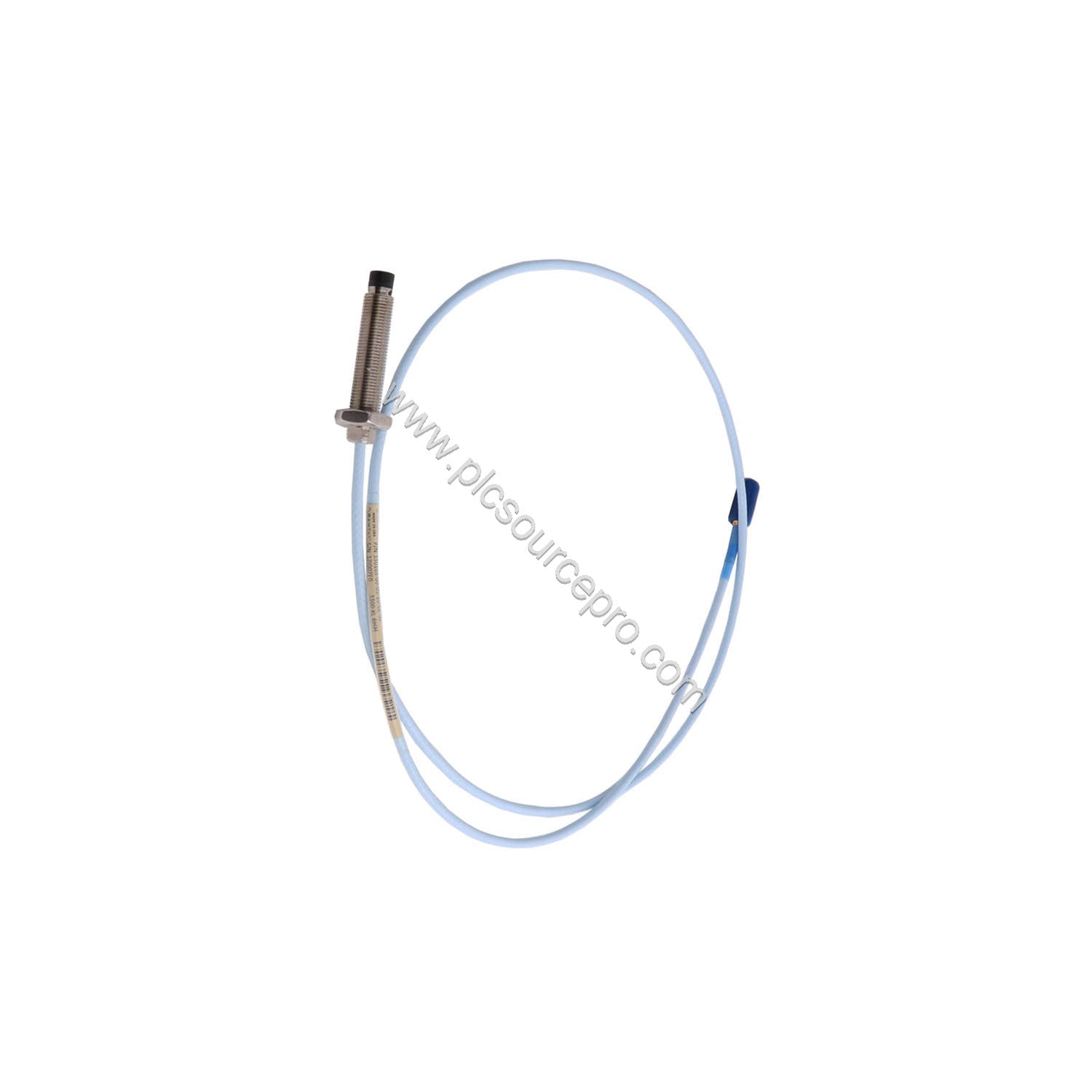

الشركة المصنعة: Bently Nevada
رقم المنتج: 330173-00-06-10-02-00
نوع المنتج: مجس 3300 5 مم، بسن M8 x 1،
بدون درع
صنع في الولايات المتحدة الأمريكية
خيار الطول غير المسنن: 00 = 0 ملم
خيار الطول الإجمالي للهيكل: 06 = 60 ملم
خيار الطول الكلي: 10 = 1.0 متر (3.3 قدم)
خيار الموصل: 02 موصل محوري مصغر من نوع ClickLoc، كابل قياسي
خيار موافقة الوكالة: 00 = غير مطلوب
مادة طرف المجس: بولي فينيلين سلفيد (PPS).
مادة هيكل المجس: فولاذ مقاوم للصدأ AISI 304 (SST).
الوزن: 0.323 كجم
المواصفات
ما لم يُذكر خلاف ذلك، فإن
المواصفات التالية تخص نظام محول
التقارب بين +18 درجة مئوية و+27 درجة مئوية (+64 درجة فهرنهايت إلى
+80 درجة فهرنهايت) مع مصدر طاقة -24 فولت تيار مستمر، وحمل 10 كيلو وات،
وهدف من الفولاذ AISI 4140، ومجس بفجوة عند 1.27 ملم (50 ميل).
كهربائي
الطاقة
يتطلب -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر عند
استهلاك 12 مللي أمبير كحد أقصى.
قد يؤدي التشغيل بجهد
أكثر إيجابية من -23.5 فولت تيار مستمر إلى
تقليل النطاق الخطي.
حساسية
الإمداد
أقل من 2 مللي فولت تغيير في جهد
الخرج لكل فولت تغيير في جهد
الدخل.
مقاومة
الخرج 50 وات
مقاومة تيار مستمر للمجس
طول
المجس
(م) 1.0
المقاومة من الموصل
المركزي إلى الموصل الخارجي
(أوم)
7.59 ± 0.50
طرف المجس
مادة بولي فينيلين سلفيد (PPS)
هيكل المجس
مادة
فولاذ مقاوم للصدأ AISI 303 أو 304
(SST)
كابل المجس
كابل مجس ثلاثي المحاور 75 أوم،
معزول بفلوروإيثيلين
بروبيلين (FEP) بالأطوال
التالية: 0.5، 1، 2، 5، أو 9 أمتار
(1.6، 3.3، 16.4، 29.5 قدم)
مجس 5 مم
قوة
الشد
222 نيوتن (50 رطل قوة) من هيكل المجس إلى
سلك المجس. 222 نيوتن (50 رطل قوة)
من سلك المجس إلى موصلات
كابل التمديد
مادة
الموصل
نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب
عزم دوران
هيكل المجس
5.1 نيوتن متر (45 بوصة رطل) موصى به
7.3 نيوتن متر (65 بوصة رطل) كحد أقصى
عزم دوران الموصل إلى الموصل
راجع الجدول أدناه:
عزم الدوران الموصى به
الحد الأقصى
عزم الدوران 0.565 نيوتن متر (0.42 قدم رطل قوة)
الحد الأدنى
نصف قطر انحناء الكابل
25.4 ملم (1.0 بوصة)
نطاق درجة حرارة المجس
-35 درجة مئوية إلى +177 درجة مئوية (
-31 درجة فهرنهايت إلى +351 درجة فهرنهايت)
قد يؤدي تعريض المجس لدرجات حرارة
أقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى
فشل مبكر لختم الضغط.
تأثيرات المجالات المغناطيسية بتردد 60 هرتز تصل إلى 300 جاوس (نظام 5 أمتار)
جهد الخرج بالمللي بيك-بيك/جاوس
فجوة 10 ميل
مستشعر التقارب XL 0.0119
مجس 0.0004
كابل تمديد XL 0.0004
فجوة 50 ميل
مستشعر التقارب XL 0.0131
مجس 0.0014
كابل تمديد XL 0.0014
فجوة 90 ميل
مستشعر التقارب XL 0.0133
مجس 0.0045
كابل تمديد XL 0.0045
حدود تعشيق السن
سن هيكل المجس M8x1
الحد الأقصى لطول تعشيق السن
12 ملم
جدول درجة الحرارة
(المجس فقط)
لـ EPL Ga و Gc
تصنيف درجة الحرارة T1 درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية
تصنيف درجة الحرارة T2 درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية
تصنيف درجة الحرارة T3 درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية
تصنيف درجة الحرارة T4 درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية
تصنيف درجة الحرارة T5 درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية
لـ EPL Dc
تصنيف درجة الحرارة T280 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية
تصنيف درجة الحرارة T225 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية
تصنيف درجة الحرارة T170 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية
تصنيف درجة الحرارة T130 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية
تصنيف درجة الحرارة T105 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +100 درجة مئوية
تصنيف درجة الحرارة T90 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية
