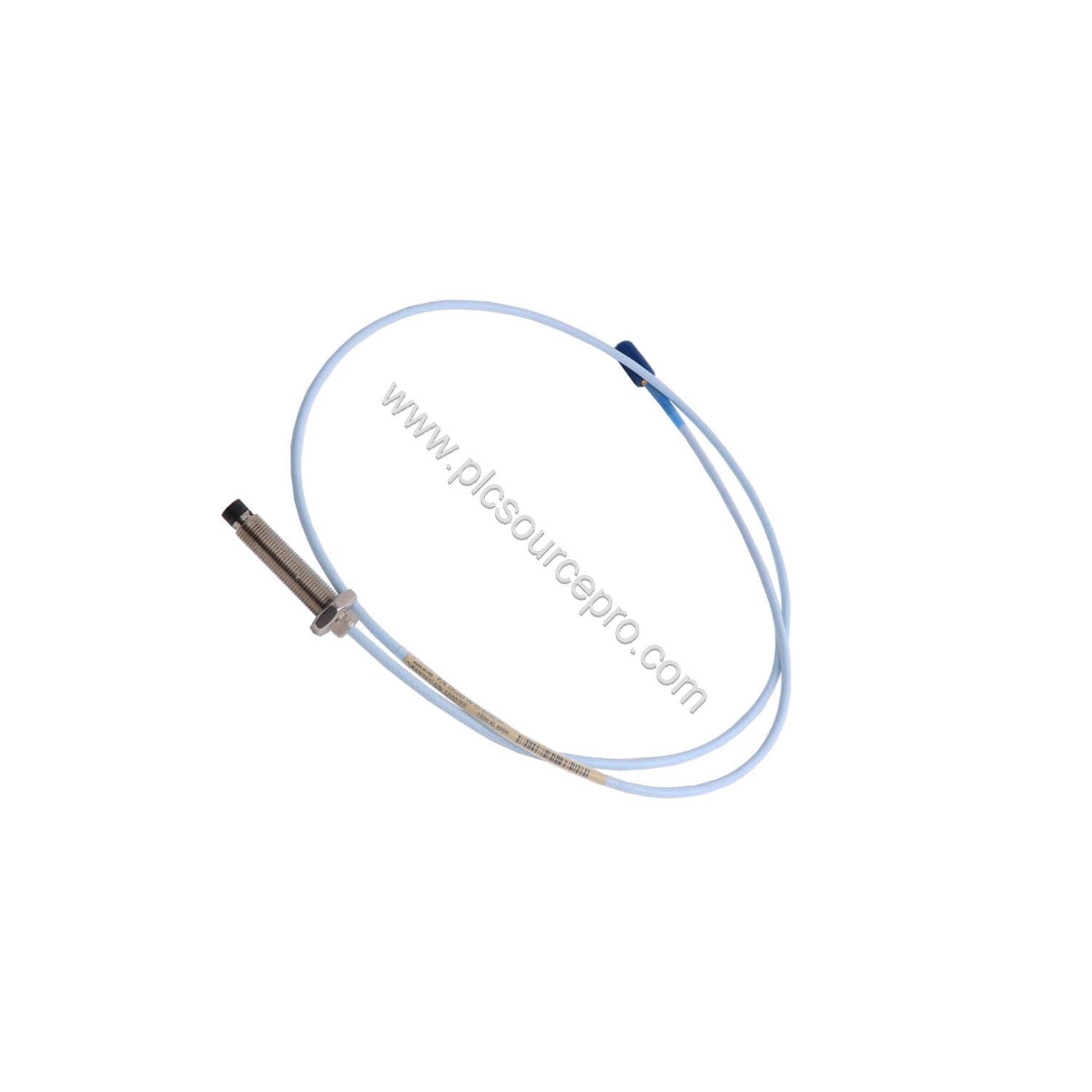

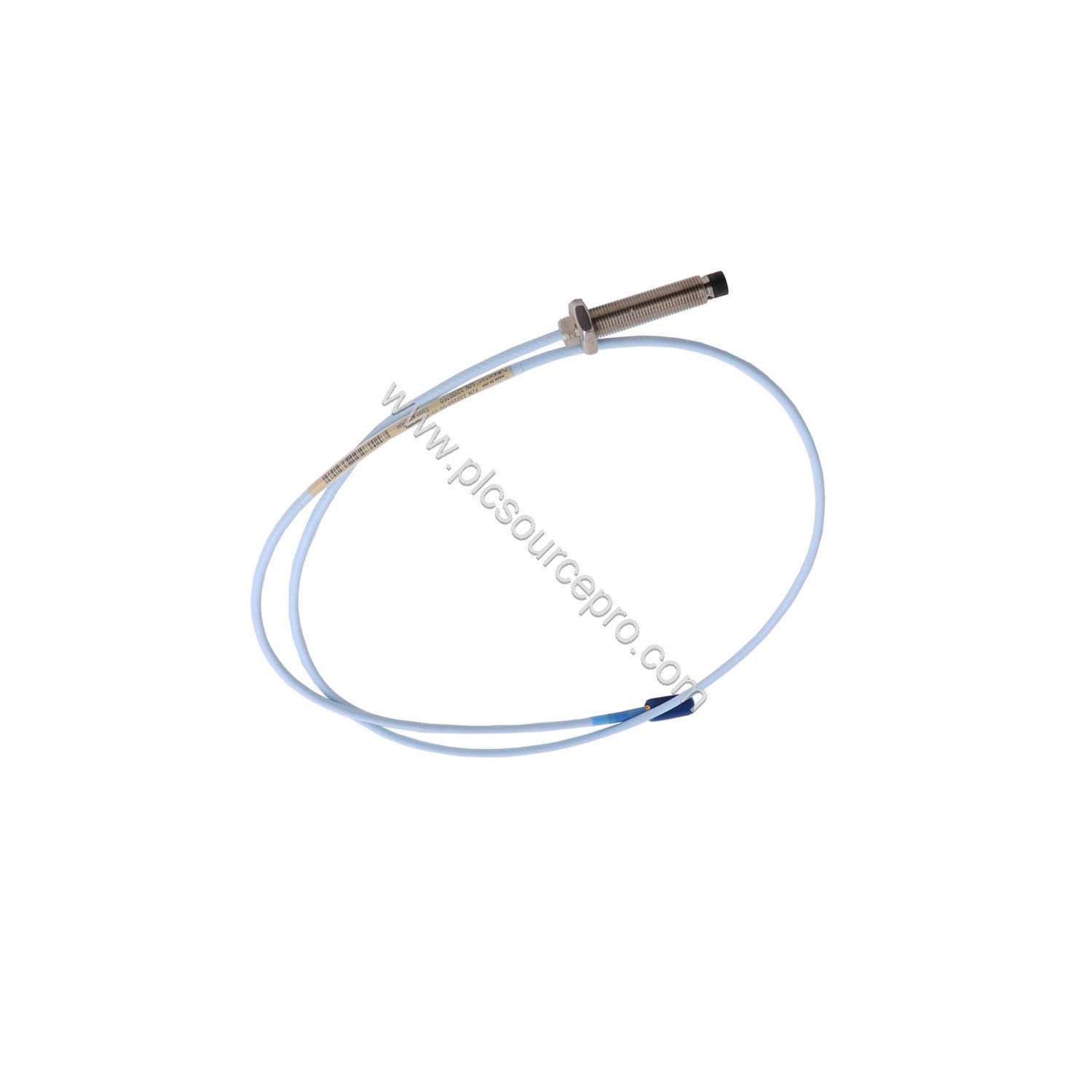

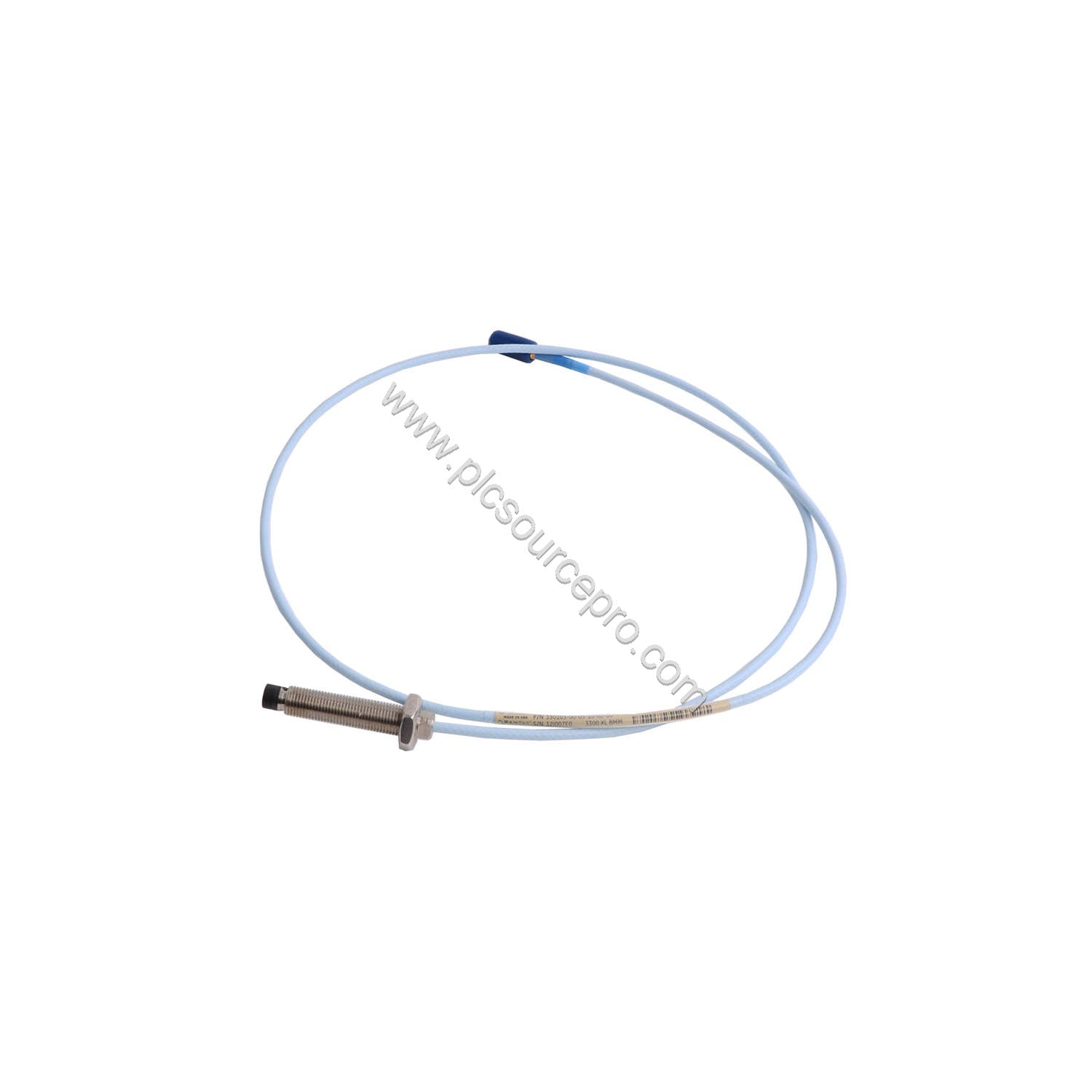

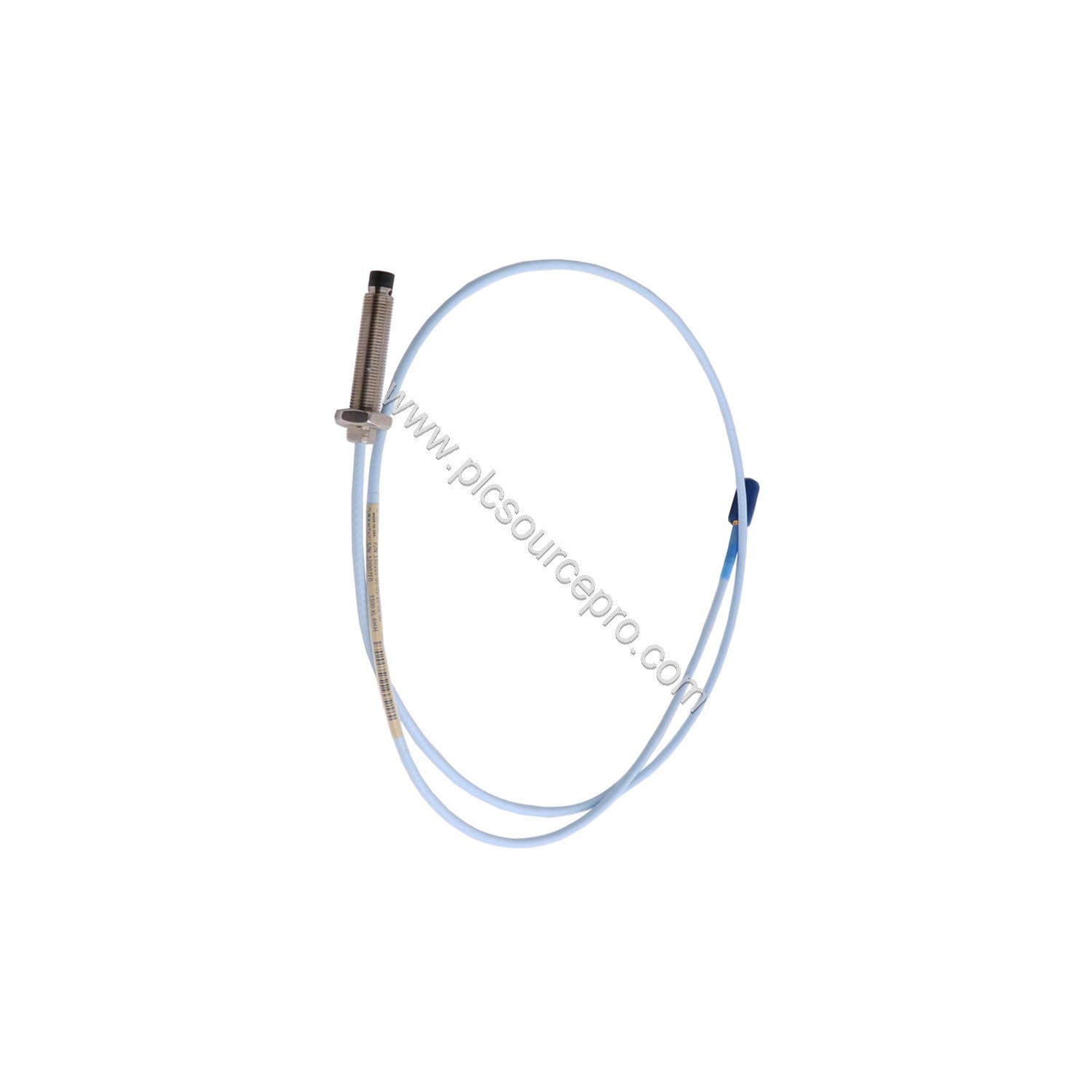

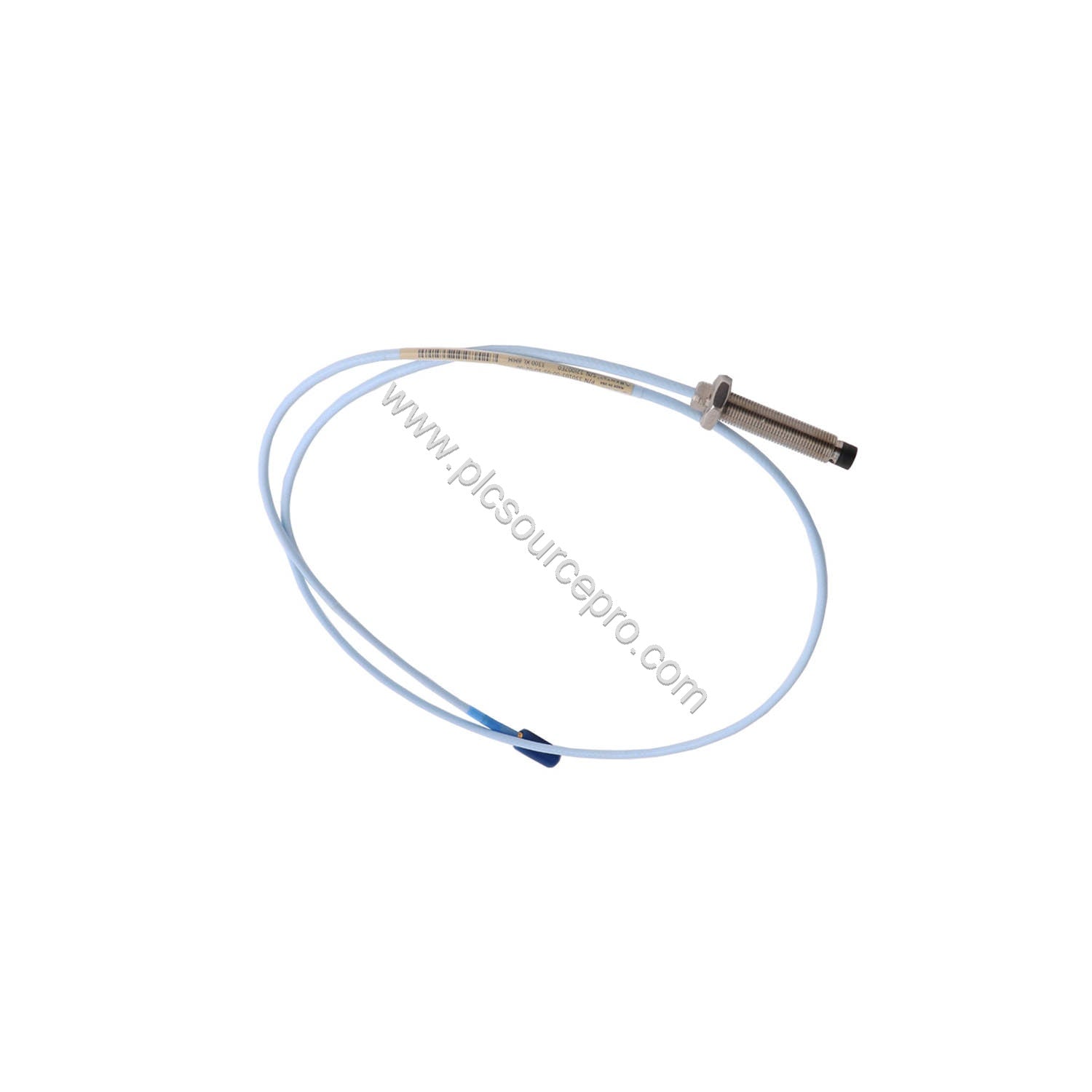

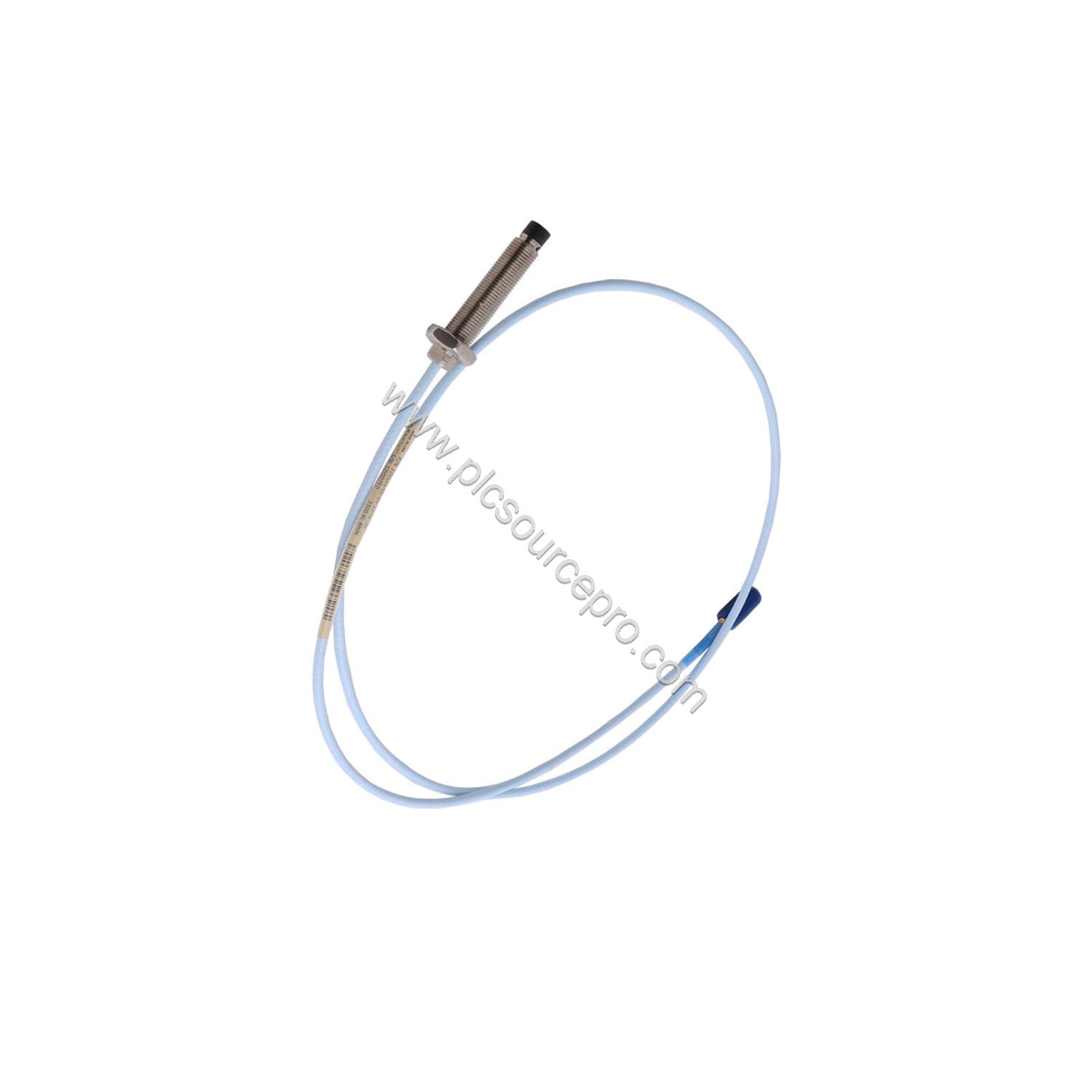

الشركة المصنعة : Bently Nevada
رقم المنتج : 330173-00-05-10-02-00
نوع المنتج : مجس 3300 5 مم، بسن M8 x 1،
بدون درع
صنع في الولايات المتحدة الأمريكية
خيار الطول غير المسنن: 00 = 0 مم
خيار الطول الكلي للعلبة: 05 = 50 مم
خيار الطول الإجمالي: 10 = 1.0 متر (3.3 قدم)
خيار الموصل: 02 = موصل ClickLoc™ محوري مصغر، كابل قياسي
خيار موافقة الوكالة: 00 = غير مطلوب
مادة رأس المجس: كبريتيد البولي فينيلين (PPS).
مادة علبة المجس: الفولاذ المقاوم للصدأ AISI 304 (SST).
الوزن: 0.323 كجم
المواصفات
ما لم يذكر خلاف ذلك، فإن المواصفات التالية هي
لنظام محول تقاربي بين +18 درجة مئوية و +27 درجة مئوية (+64 درجة فهرنهايت إلى
+80 درجة فهرنهايت) مع مصدر طاقة تيار مستمر -24 فولت، وحمل 10 كيلو وات، وهدف من
الصلب AISI 4140، ومجس مفصول بمسافة 1.27 مم (50 ميل).
كهربائي
طاقة
يتطلب -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر عند
12 مللي أمبير كحد أقصى للاستهلاك.
يمكن أن يؤدي التشغيل عند جهد أكثر إيجابية من -23.5 فولت تيار مستمر إلى نطاق خطي منخفض.
حساسية
الإمداد
أقل من 2 مللي فولت تغيير في جهد الخرج لكل فولت تغيير في جهد الإدخال.
المقاومة الناتجة 50 واط
مقاومة المجس للتيار المستمر
طول المجس (م) 1.0
المقاومة من الموصل المركزي إلى الموصل الخارجي (أوم)
7.59 ± 0.50
رأس المجس
مادة كبريتيد البولي فينيلين (PPS)
علبة المجس
مادة
الفولاذ المقاوم للصدأ AISI 303 أو 304 (SST)
كابل المجس
ثلاثي المحور 75 أوم، كابل مجس معزول بالفلوروإيثيلين بروبيلين (FEP) بالأطوال التالية:
0.5، 1، 2، 5، أو 9 أمتار (1.6، 3.3، 16.4، أو 29.5 قدم)
مجس 5 مم
قوة الشد
222 نيوتن (50 رطل قوة) من علبة المجس إلى سلك المجس. 222 نيوتن (50 رطل قوة) من سلك المجس إلى موصلات كابل التمديد.
مادة الموصل نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب
عزم دوران علبة المجس
5.1 نيوتن متر (45 بوصة رطل) موصى به 7.3 نيوتن متر (65 بوصة رطل) كحد أقصى
عزم دوران الموصل إلى الموصل
يرجى الرجوع إلى الجدول أدناه:
عزم الدوران الموصى به
الحد الأقصى لعزم الدوران 0.565 نيوتن متر (0.42 قدم رطل)
الحد الأدنى لنصف قطر انحناء الكابل 25.4 مم (1.0 بوصة)
نطاق درجة حرارة المجس
-35 درجة مئوية إلى +177 درجة مئوية (-31 درجة فهرنهايت إلى +351 درجة فهرنهايت)
قد يؤدي تعريض المجس لدرجات حرارة أقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى فشل مبكر لختم الضغط.
تأثيرات المجالات المغناطيسية بتردد 60 هرتز تصل إلى 300 جاوس (نظام 5 أمتار)
جهد الخرج بالمللي أمبير لكل جاوس
فجوة 10 ميل
مستشعر التقارب XL 0.0119
مجس 0.0004
كابل التمديد XL 0.0004
فجوة 50 ميل
مستشعر التقارب XL 0.0131
مجس 0.0014
كابل التمديد XL 0.0014
فجوة 90 ميل
مستشعر التقارب XL 0.0133
مجس 0.0045
كابل التمديد XL 0.0045
حدود تعشيق السن اللولبي
سن علبة المجس M8x1
الحد الأقصى لطول تعشيق السن اللولبي 12 مم
جدول درجة الحرارة
(المجس فقط)
لـ EPL Ga و Gc
تصنيف درجة الحرارة T1 درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية
تصنيف درجة الحرارة T2 درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية
تصنيف درجة الحرارة T3 درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية
تصنيف درجة الحرارة T4 درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية
تصنيف درجة الحرارة T5 درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية
لـ EPL Dc
تصنيف درجة الحرارة T280 درجة مئوية عند Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية
تصنيف درجة الحرارة T225 درجة مئوية عند Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية
تصنيف درجة الحرارة T170 درجة مئوية عند Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية
تصنيف درجة الحرارة T130 درجة مئوية عند Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية
تصنيف درجة الحرارة T105 درجة مئوية عند Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +100 درجة مئوية
تصنيف درجة الحرارة T90 درجة مئوية عند Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية
