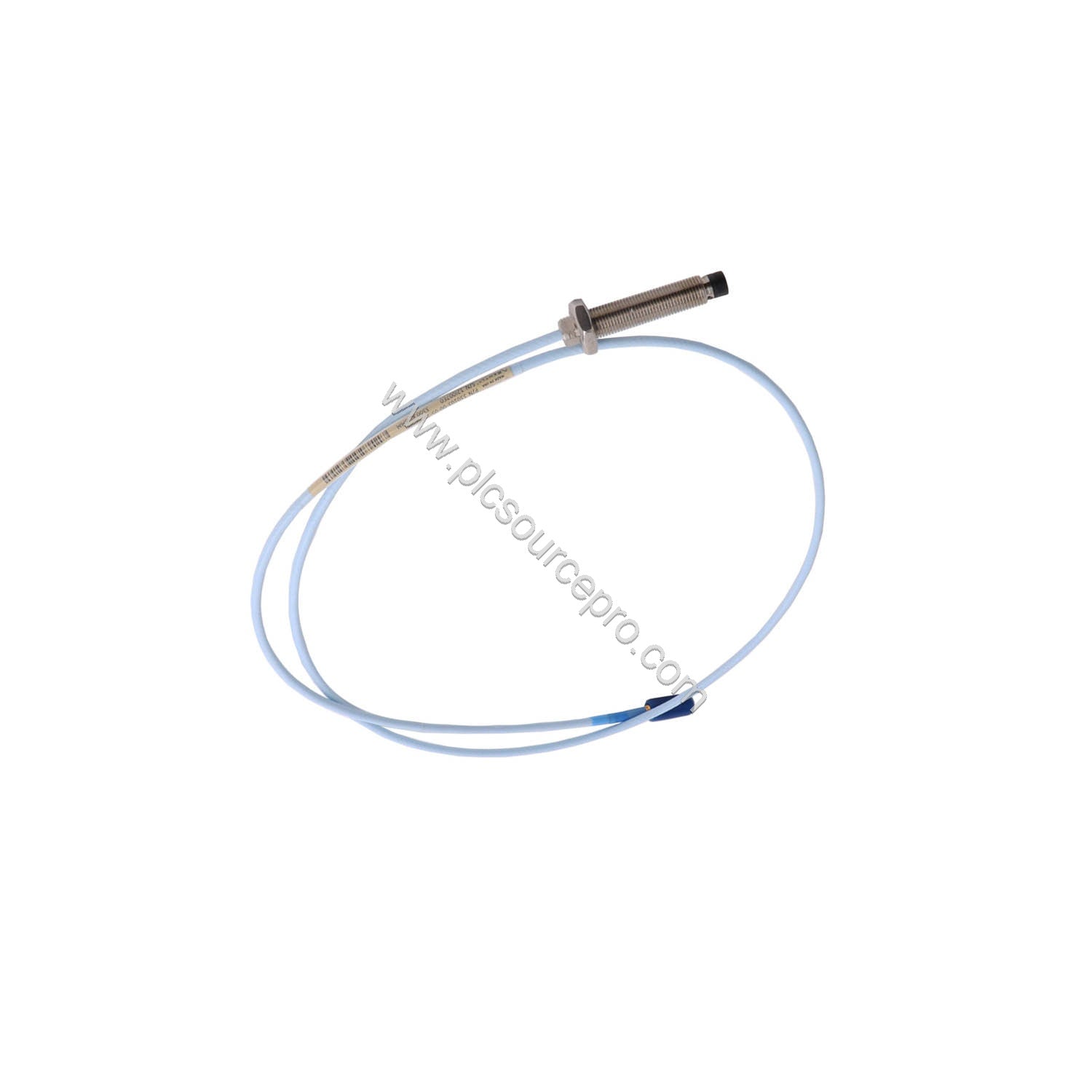

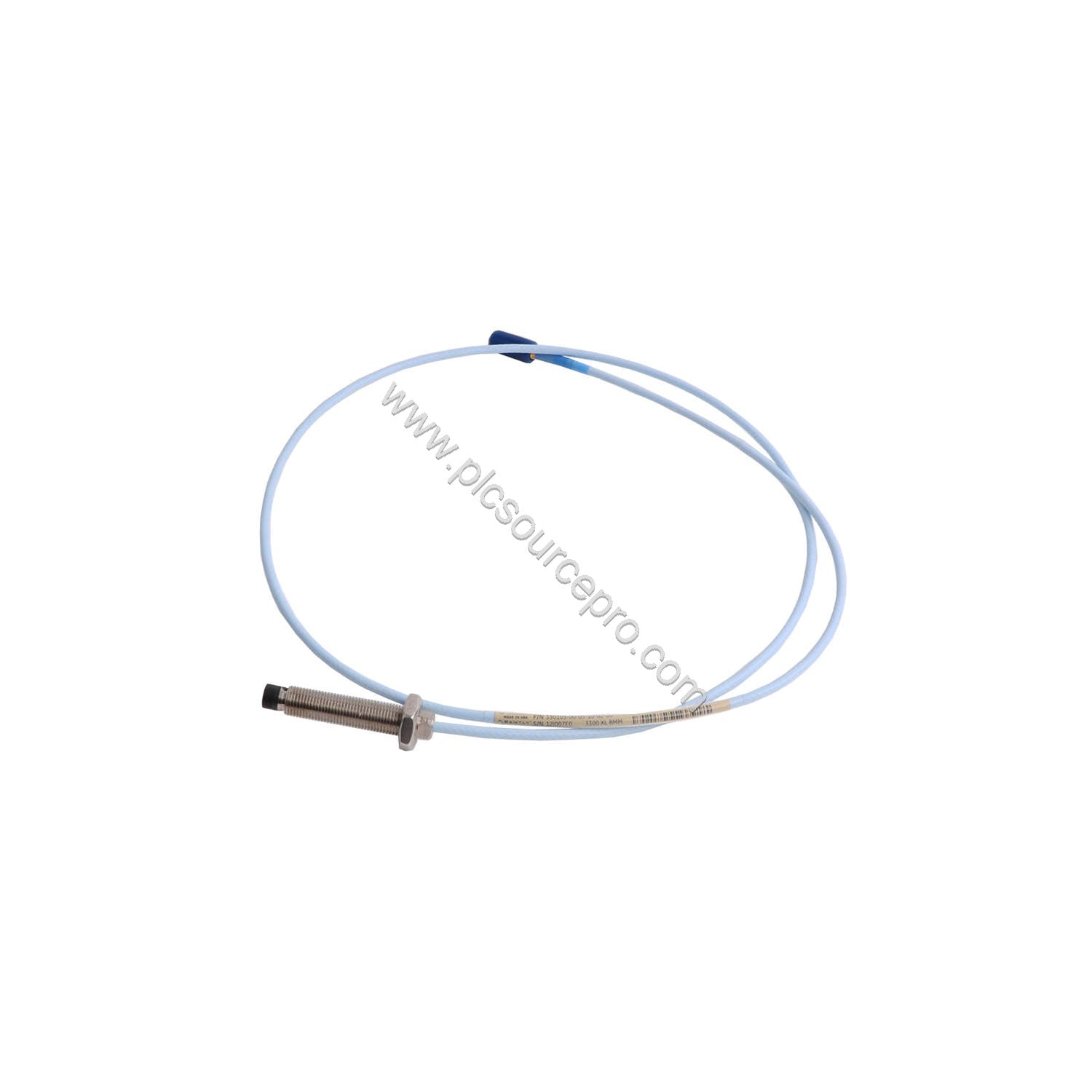

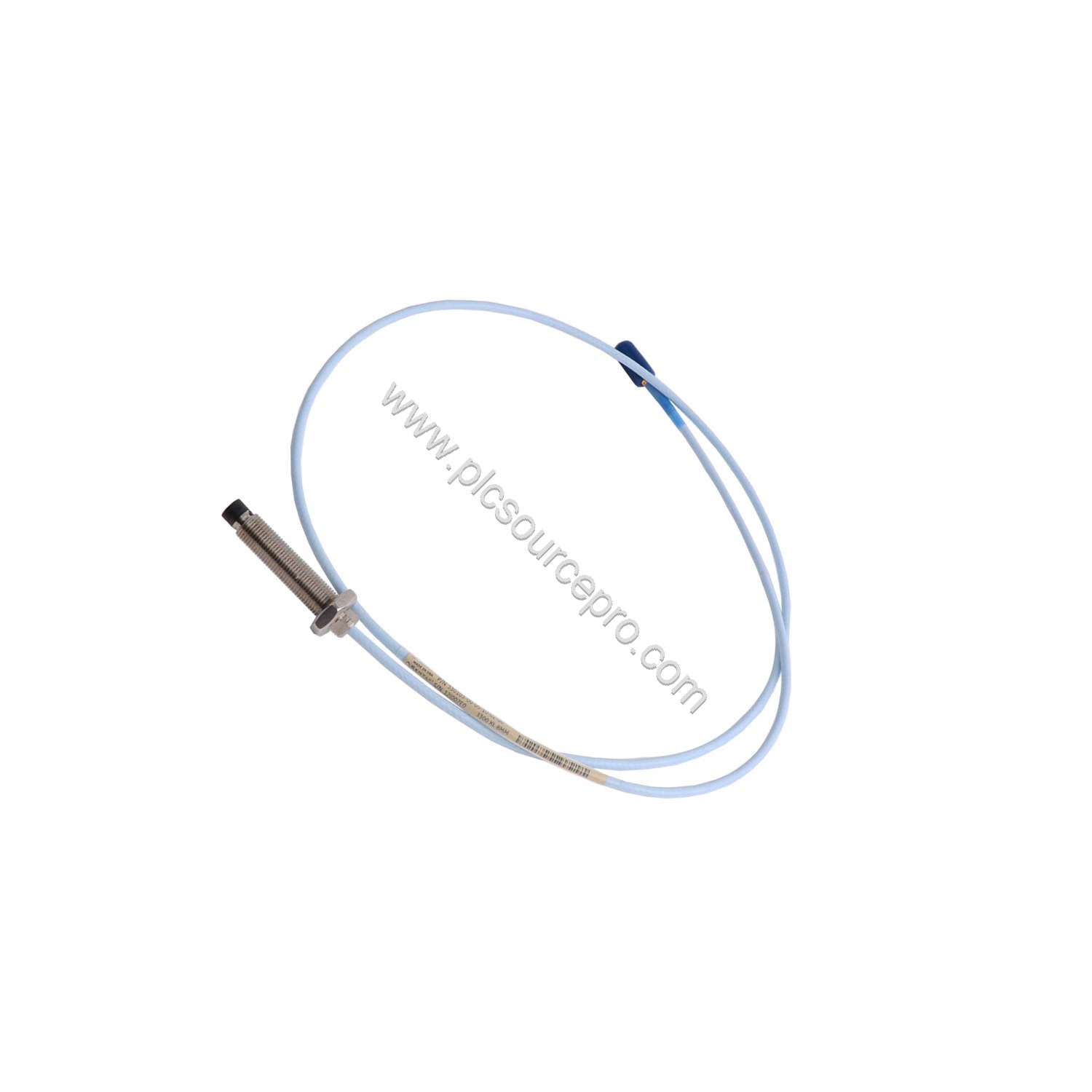

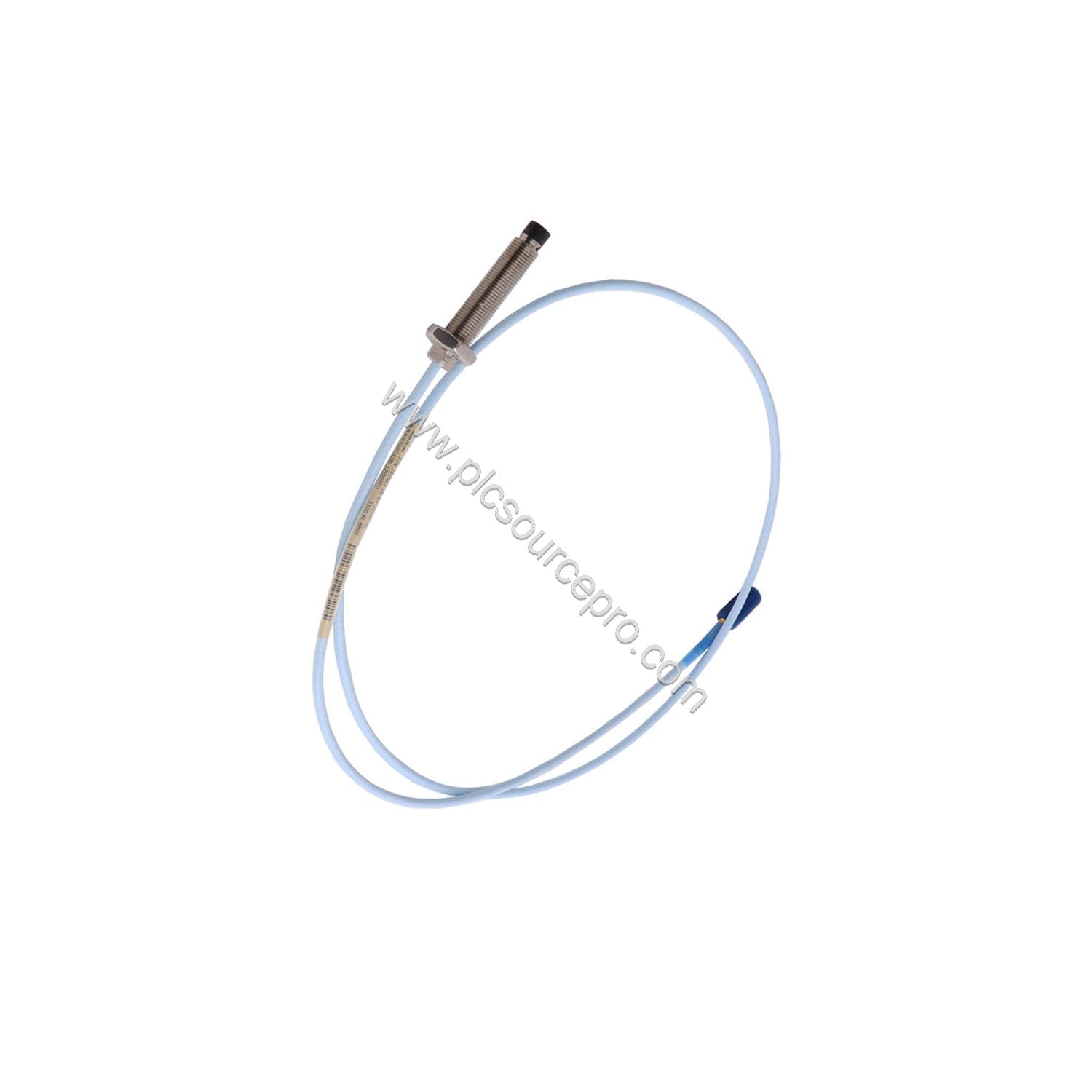

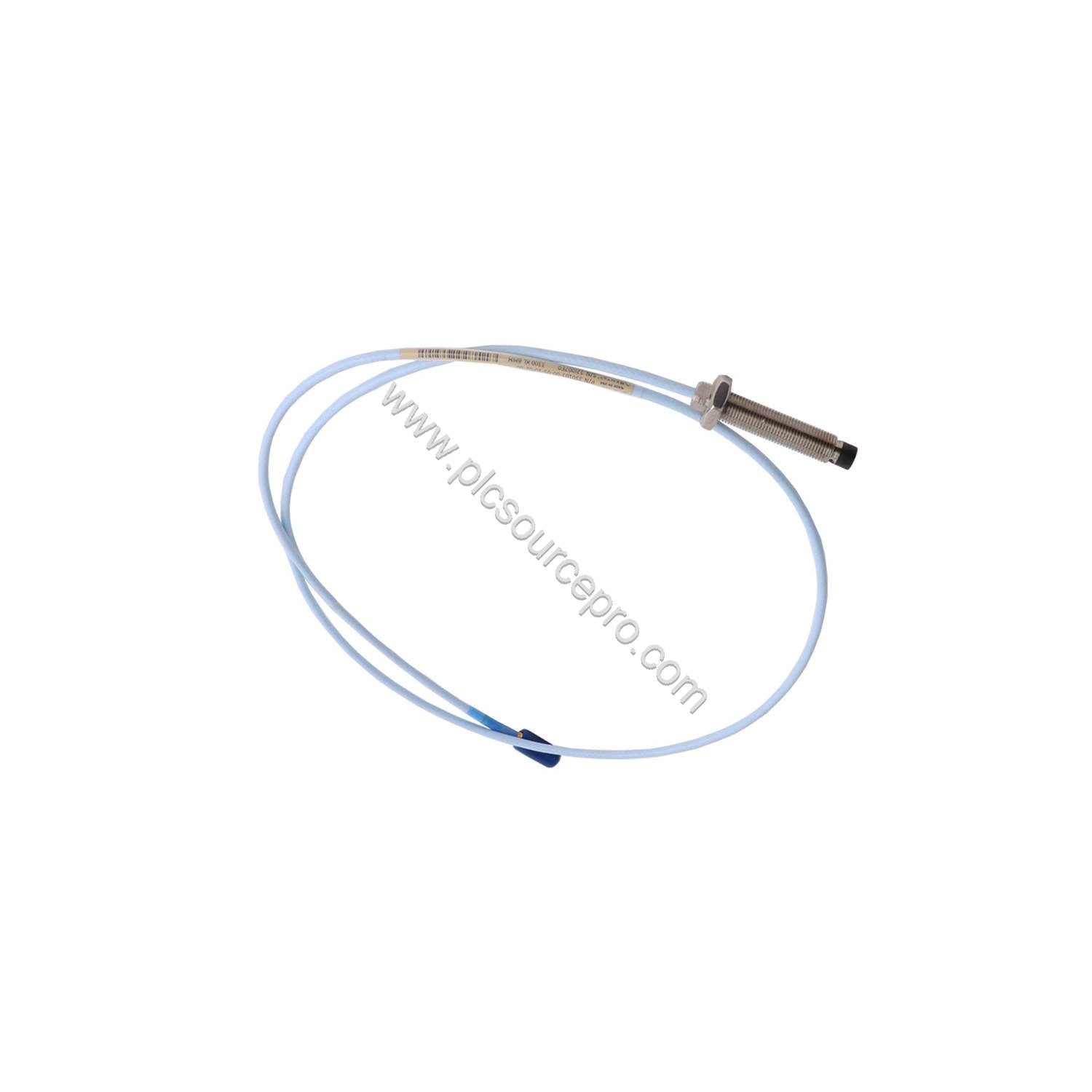

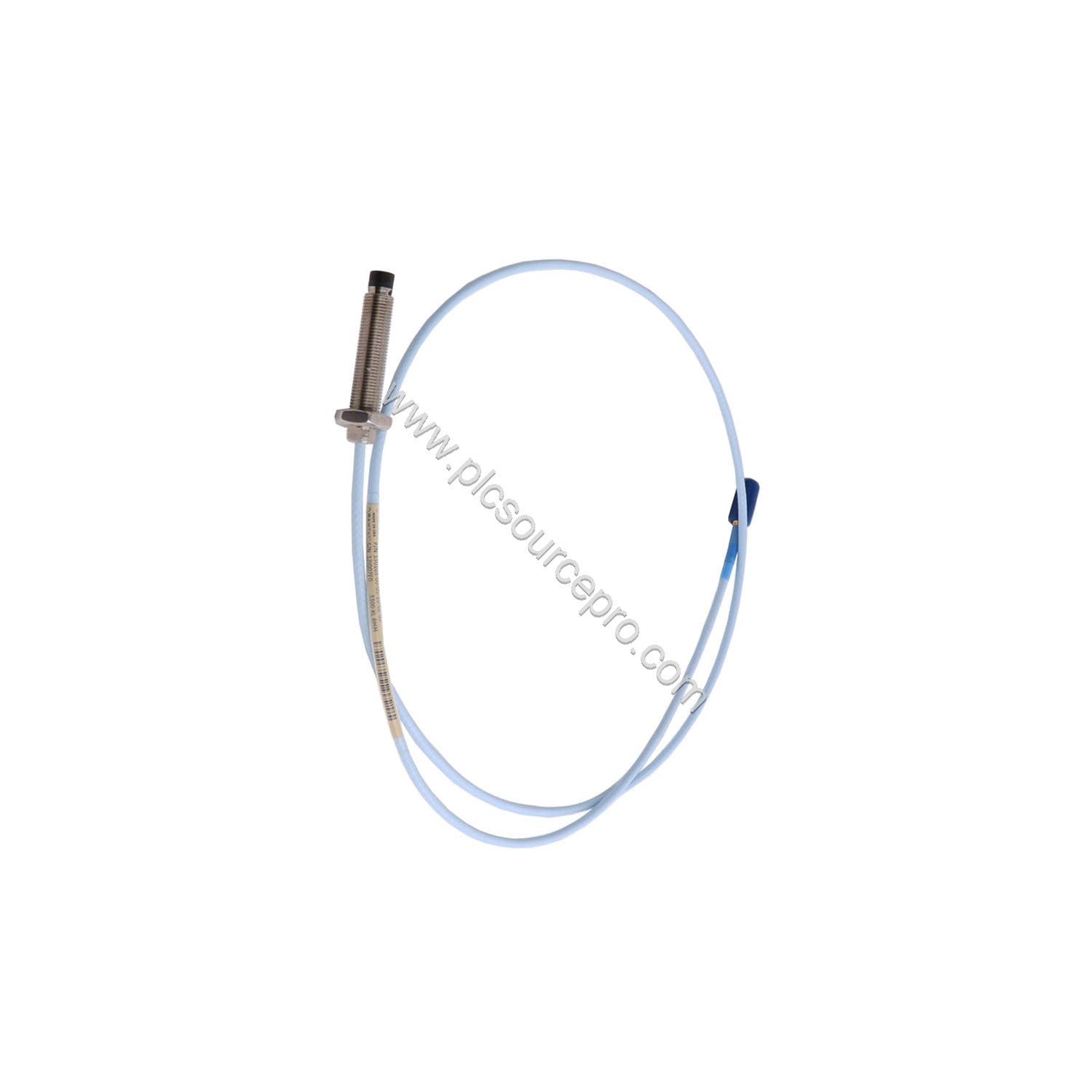

الشركة المصنعة: بنتلي نيفادا
رقم المنتج: 330173-00-03-10-02-00
نوع المنتج: مسبار 3300 5 مم، خيط M8 × 1،
بدون درع
صنع في الولايات المتحدة الأمريكية
خيار الطول غير الملولب: 00 = 0 مم
خيار الطول الكلي للعلبة: 03 = 30 مم
خيار الطول الإجمالي: 10 = 1.0 متر (3.3 قدم)
خيار الموصل: 02 = موصل محوري مصغر ClickLoc، كابل قياسي
خيار موافقة الوكالة: 00 = غير مطلوب
مادة رأس المسبار: كبريتيد البولي فينيلين (PPS).
مادة علبة المسبار: الفولاذ المقاوم للصدأ AISI 304 (SST).
الوزن: 0.323 كجم
المواصفات
ما لم يُذكر خلاف ذلك، فإن المواصفات التالية هي لنظام محول القرب بين +18 درجة مئوية و +27 درجة مئوية (+64 درجة فهرنهايت إلى +80 درجة فهرنهايت) مع مصدر طاقة -24 فولت تيار مستمر، وحمل 10 كيلو وات، وهدف فولاذي AISI 4140، ومسبار بمسافة 1.27 مم (50 ميل).
كهربائي
قوة
يتطلب -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بحد أقصى 12 مللي أمبير استهلاك.
قد يؤدي التشغيل بجهد أكثر إيجابية من -23.5 فولت تيار مستمر إلى نطاق خطي منخفض.
الإمداد
الحساسية
أقل من 2 مللي فولت تغيير في جهد الخرج لكل فولت تغيير في جهد الدخل.
الخرج
المقاومة 50 واط
مقاومة تيار مستمر للمسبار
المسبار
الطول
(م) 1.0
مقاومة من الموصل المركزي إلى الموصل الخارجي
(أوم)
7.59 ± 0.50
رأس المسبار
المادة: كبريتيد البولي فينيلين (PPS)
علبة المسبار
المادة
الفولاذ المقاوم للصدأ AISI 303 أو 304 (SST)
كابل المسبار
75 أوم محوري ثلاثي، كابل مسبار معزول بفلور إيثيلين بروبيلين (FEP) بالأطوال التالية: 0.5، 1، 2، 5، أو 9 أمتار (1.6، 3.3، 16.4، أو 29.5 قدم)
مسبار 5 مم
قوة الشد
222 نيوتن (50 رطل قوة) من علبة المسبار إلى سلك المسبار. 222 نيوتن (50 رطل قوة) من سلك المسبار إلى موصلات كابل التمديد
مادة الموصل
نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب
عزم علبة المسبار
موصى به 5.1 نيوتن متر (45 بوصة رطل) بحد أقصى 7.3 نيوتن متر (65 بوصة رطل)
عزم الموصل إلى الموصل
ارجع إلى الجدول أدناه:
العزم الموصى به
الحد الأقصى للعزم 0.565 نيوتن متر (0.42 قدم رطل)
الحد الأدنى لنصف قطر انحناء الكابل
25.4 مم (1.0 بوصة)
نطاق درجة حرارة المسبار
-35 درجة مئوية إلى +177 درجة مئوية (-31 درجة فهرنهايت إلى +351 درجة فهرنهايت)
قد يؤدي تعريض المسبار لدرجات حرارة أقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى فشل مبكر لمانع التسرب بالضغط.
تأثيرات المجالات المغناطيسية 60 هرتز حتى 300 جاوس (نظام 5 أمتار)
جهد الخرج بوحدة ميل بيك/جاوس
الفجوة 10 ميل
مستشعر القرب XL 0.0119
المسبار 0.0004
كابل تمديد XL 0.0004
الفجوة 50 ميل
مستشعر القرب XL 0.0131
المسبار 0.0014
كابل تمديد XL 0.0014
الفجوة 90 ميل
مستشعر القرب XL 0.0133
المسبار 0.0045
كابل تمديد XL 0.0045
حدود تعشيق الخيط
خيط علبة المسبار M8x1
الحد الأقصى لطول تعشيق الخيط
12 مم
جدول درجات الحرارة
(المسبار فقط)
لتصنيف درجة حرارة EPL Ga و Gc T1 درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية
تصنيف درجة الحرارة T2 درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية
تصنيف درجة الحرارة T3 درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية
تصنيف درجة الحرارة T4 درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية
تصنيف درجة الحرارة T5 درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية
لتصنيف درجة حرارة EPL Dc T280 درجة مئوية @ Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية
تصنيف درجة الحرارة T225 درجة مئوية @ Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية
تصنيف درجة الحرارة T170 درجة مئوية @ Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية
تصنيف درجة الحرارة T130 درجة مئوية @ Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية
تصنيف درجة الحرارة T105 درجة مئوية @ Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +100 درجة مئوية
تصنيف درجة الحرارة T90 درجة مئوية @ Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية
