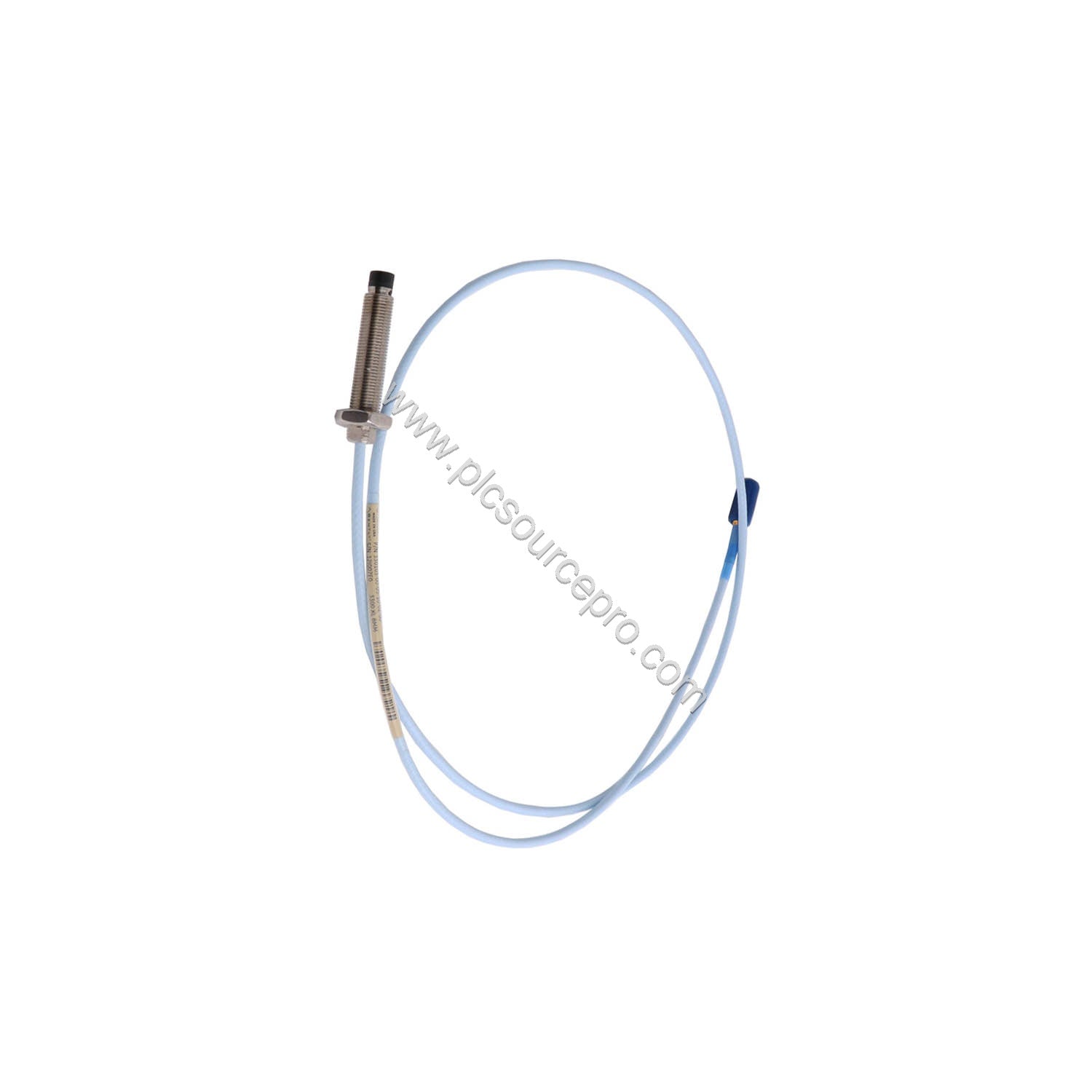

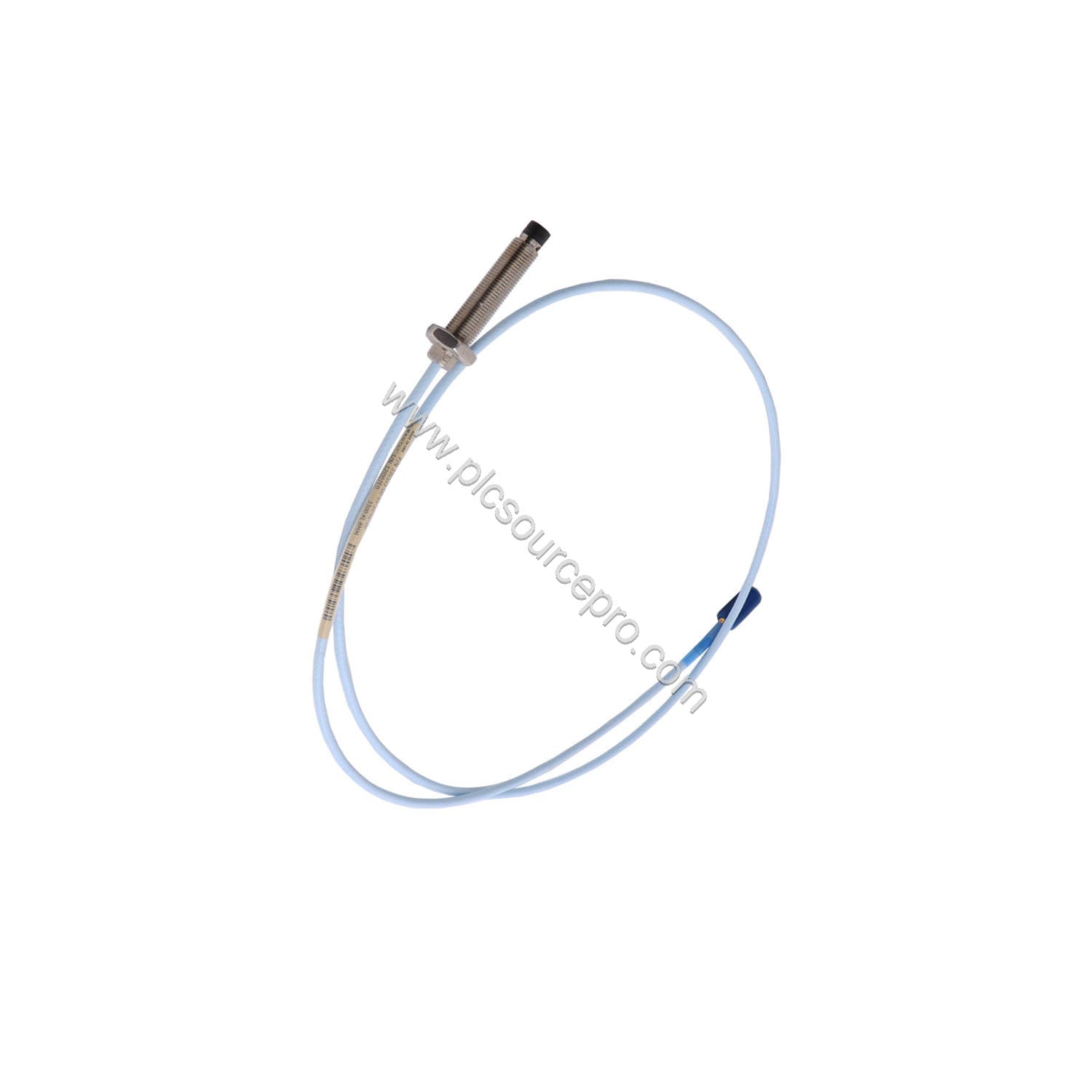

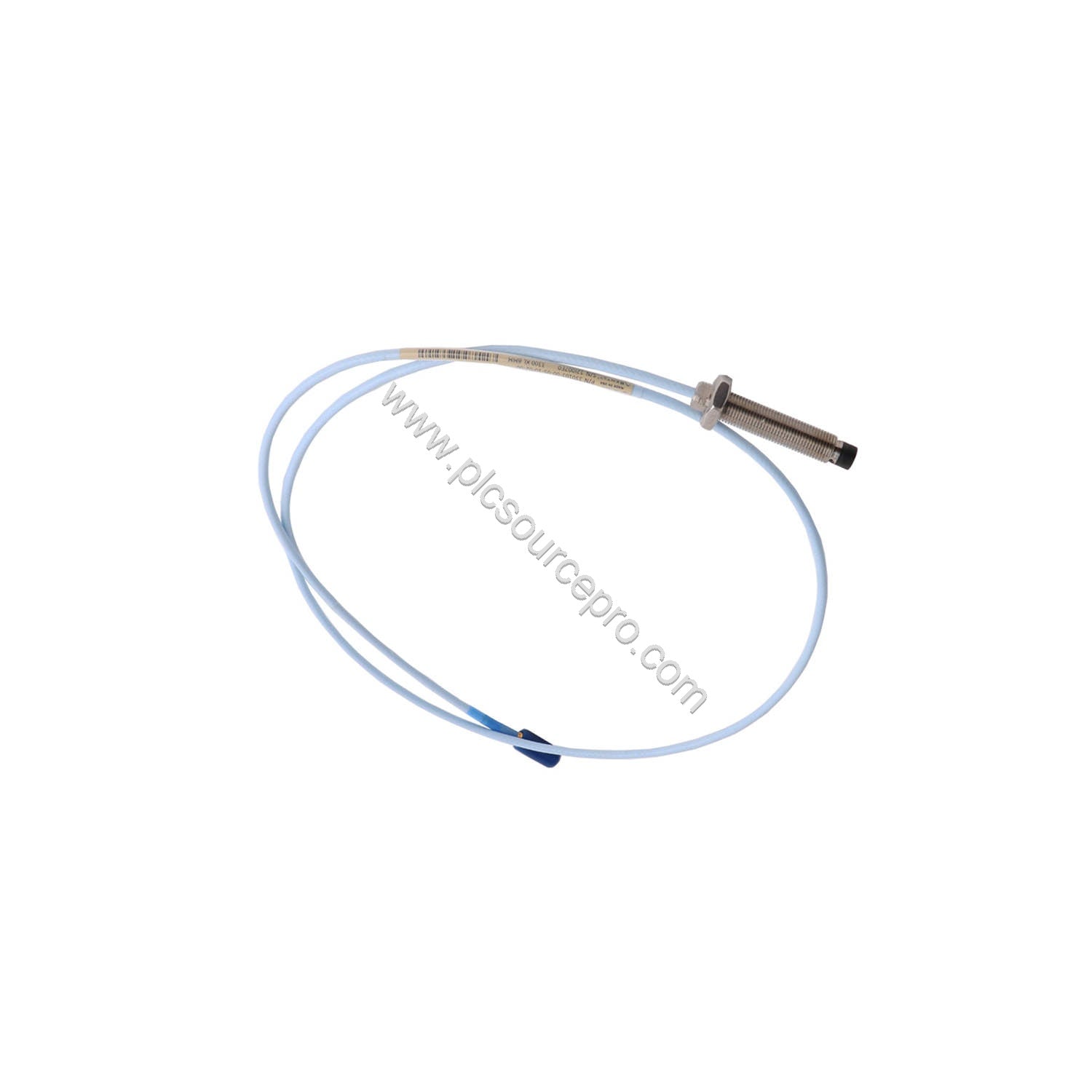

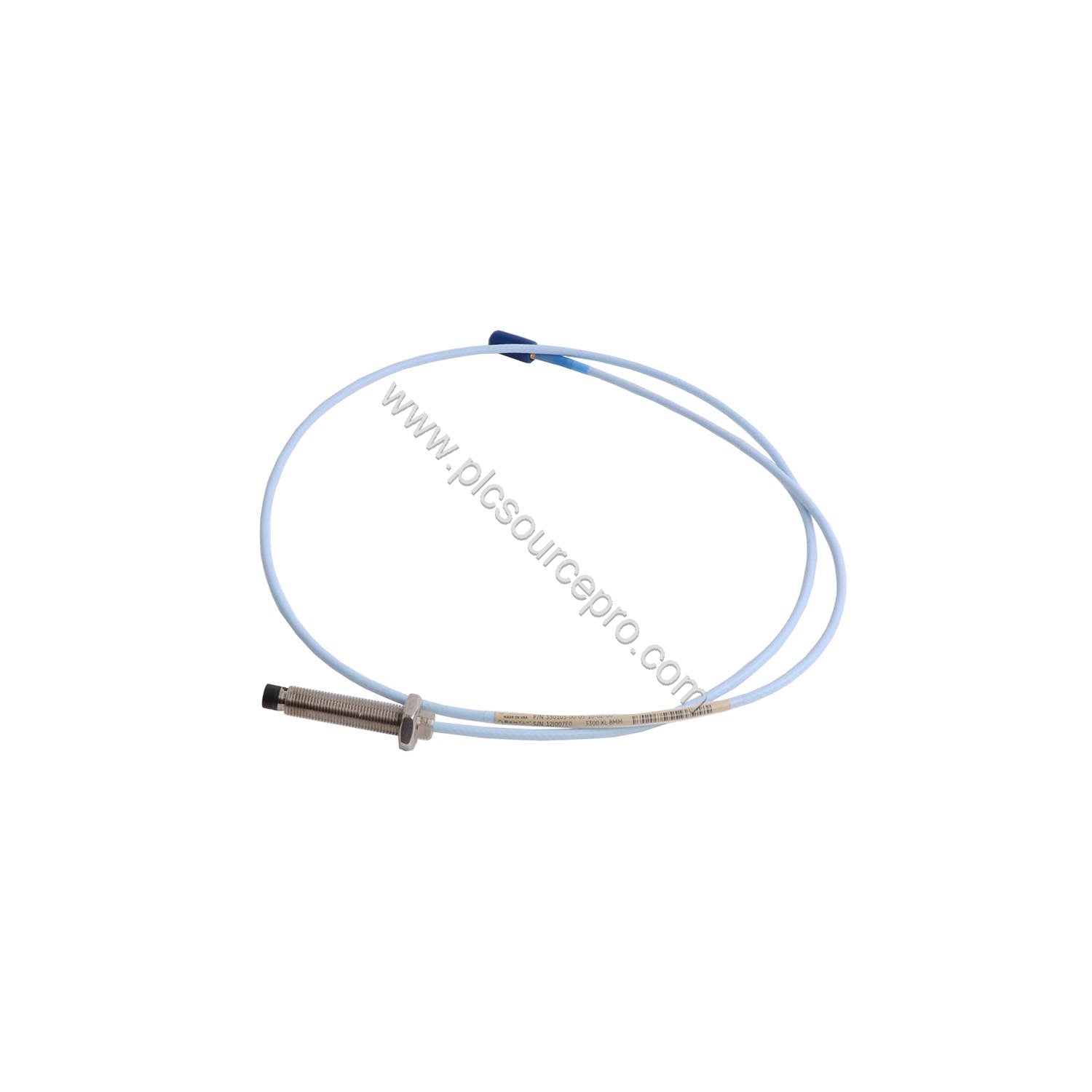

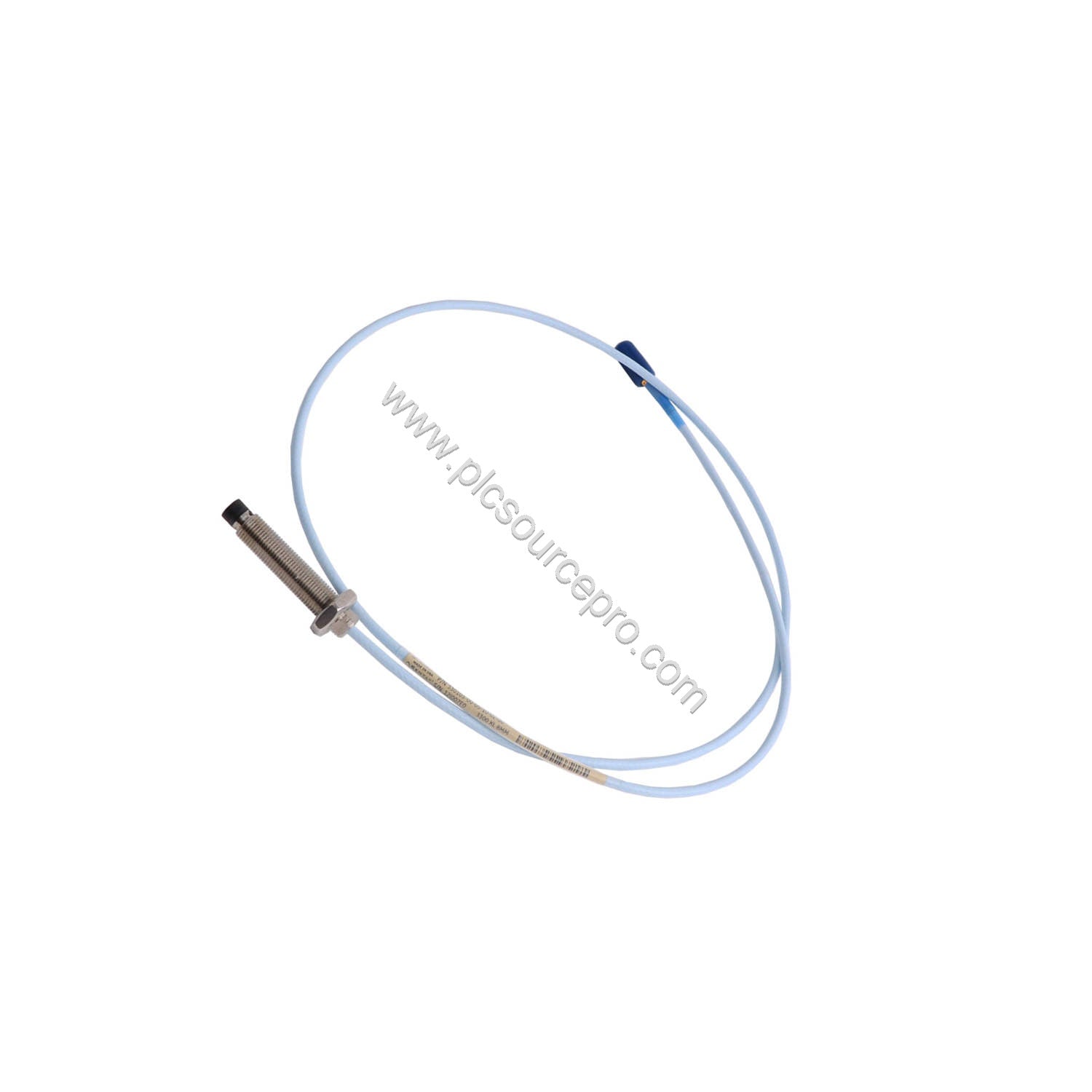

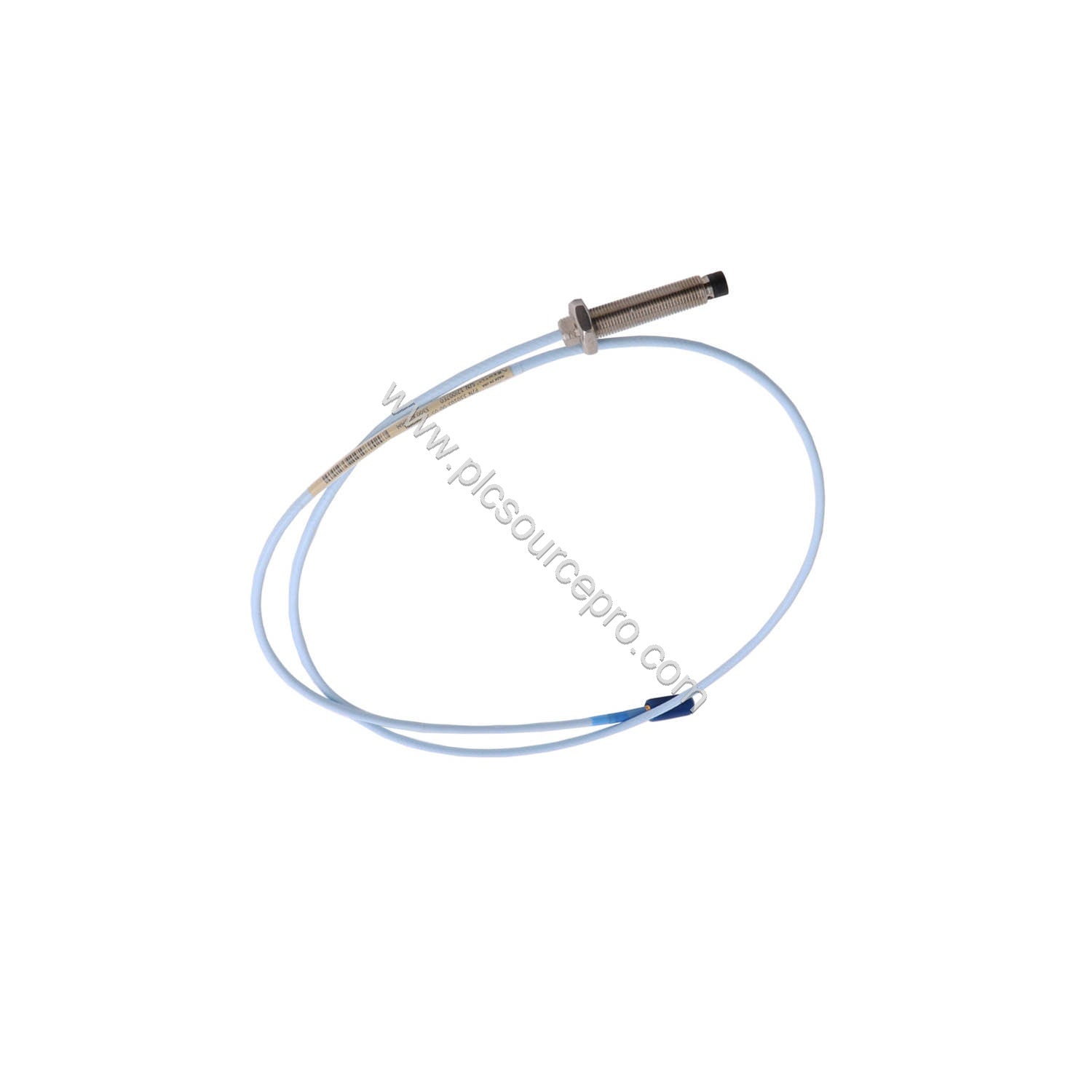

وحدة أتمتة صناعية بنتلي نيفادا 330173-00-02-20-12-05

الشركة المصنعة : بنتلي نيفادا رقم المنتج : 330173-00-02-20-12-05 نوع المنتج : مجس 3300 5 مم، سن M8 × 1، بدون درع صنع في الولايات المتحدة الأمريكية خيار الطول غير المسنن: 00 = 0 مم خيار الطول الكلي للعلبة: 02 = 20 مم خيار الطول الإجمالي: 20 = 2.0 متر (6.6 قدم) خيار الموصل: 12 = موصل محوري مصغر ClickLoc، كابل FluidLoc خيار موافقة الوكالة: 05 = موافقات متعددة مادة رأس المجس: كبريتيد البولي فينيلين (PPS). مادة غلاف المجس: الفولاذ المقاوم للصدأ AISI 304 (SST). الوزن: 0.323 كجم المواصفات ما لم يذكر خلاف ذلك، فإن المواصفات التالية خاصة بنظام محول تقاربي بين +18 درجة مئوية و +27 درجة مئوية (+64 درجة فهرنهايت إلى +80 درجة فهرنهايت) مع مصدر طاقة -24 فولت تيار مستمر، حمولة 10 كيلووات، هدف فولاذي AISI 4140، ومجس بفجوة عند 1.27 مم (50 ميل). كهربائي الطاقة يتطلب من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بحد أقصى استهلاك 12 مللي أمبير. قد يؤدي التشغيل بجهد أكثر إيجابية من -23.5 فولت تيار مستمر إلى نطاق خطي منخفض. حساسية الإمداد أقل من 2 مللي فولت تغير في جهد الخرج لكل فولت تغير في جهد الدخل. مقاومة الخرج 50 وات مقاومة المجس للتيار المستمر طول المجس (م) مقاومة من الموصل المركزي إلى الموصل الخارجي (أوم) 2.0 7.88 ± 0.50 مادة رأس المجس كبريتيد البولي فينيلين (PPS) مادة غلاف المجس الفولاذ المقاوم للصدأ AISI 303 أو 304 (SST) كابل المجس كابل مجس ثلاثي المحاور 75 أوم، معزول بفلورو إيثيلين بروبيلين (FEP) بالأطوال التالية: 0.5، 1، 2، 5، أو 9 أمتار (1.6، 3.3، 16.4، أو 29.5 قدم) مجس 5 مم قوة الشد 222 نيوتن (50 رطل قوة) من غلاف المجس إلى سلك المجس. 222 نيوتن (50 رطل قوة) من سلك المجس إلى موصلات كابل التمديد مادة الموصل نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب عزم دوران غلاف المجس 5.1 نيوتن متر (45 بوصة رطل) موصى به 7.3 نيوتن متر (65 بوصة رطل) كحد أقصى عزم دوران الموصل إلى الموصل ارجع إلى الجدول أدناه: عزم الدوران الموصى به الحد الأقصى لعزم الدوران 0.565 نيوتن متر (0.42 قدم رطل) الحد الأدنى لنصف قطر انحناء الكابل 25.4 مم (1.0 بوصة) نطاق درجة حرارة المجس -35 درجة مئوية إلى +177 درجة مئوية (- 31 درجة فهرنهايت إلى +351 درجة فهرنهايت) قد يؤدي تعريض المجس لدرجات حرارة أقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى فشل مبكر لختم الضغط. تأثيرات الحقول المغناطيسية بتردد 60 هرتز حتى 300 جاوس (نظام 5 أمتار) جهد الخرج بالملليمتر ذروة-ذروة/جاوس فجوة 10 ميل مستشعر التقارب XL 0.0119 مجس 0.0004 كابل تمديد XL 0.0004 فجوة 50 ميل مستشعر التقارب XL 0.0131 مجس 0.0014 كابل تمديد XL 0.0014 فجوة 90 ميل مستشعر التقارب XL 0.0133 مجس 0.0045 كابل تمديد XL 0.0045 حدود تعشيق السن اللولبي سن غلاف المجس 1/4-28 أقصى طول لتعشيق السن اللولبي 0.375 بوصة جدول درجات الحرارة (المجس فقط) لتصنيفات EPL Ga و Gc تصنيف درجة الحرارة T1 درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية تصنيف درجة الحرارة T2 درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية تصنيف درجة الحرارة T3 درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية تصنيف درجة الحرارة T4 درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية تصنيف درجة الحرارة T5 درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية لتصنيف EPL Dc تصنيف درجة الحرارة T280 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية تصنيف درجة الحرارة T225 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية تصنيف درجة الحرارة T170 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية تصنيف درجة الحرارة T130 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية تصنيف درجة الحرارة T105 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +100 درجة مئوية تصنيف درجة الحرارة T90 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية تأثيرات الحقول المغناطيسية بتردد 60 هرتز حتى 300 جاوس جهد الخرج بالملليمتر (ذروة-ذروة)/جاوس (نظام 5 أمتار) الفجوة: 10 ميل مستشعر التقارب XL: 0.0119 المجس: 0.0004 كابل التمديد XL: 0.0004 الفجوة: 50 ميل مستشعر التقارب XL: 0.0131 المجس: 0.0014 كابل التمديد XL: 0.0014 الفجوة: 90 ميل مستشعر التقارب XL: 0.0133 المجس: 0.0045 كابل التمديد XL: 0.0045
