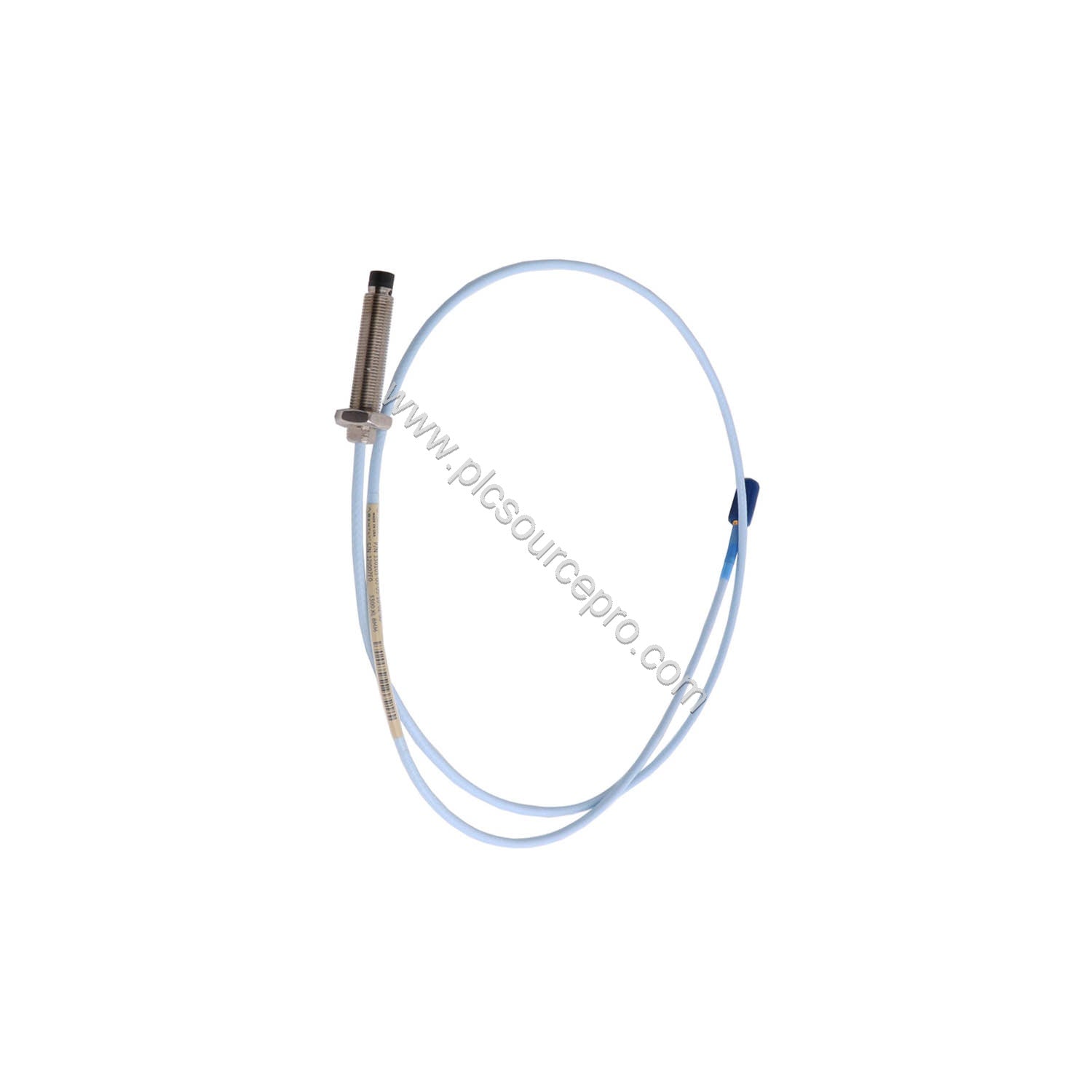

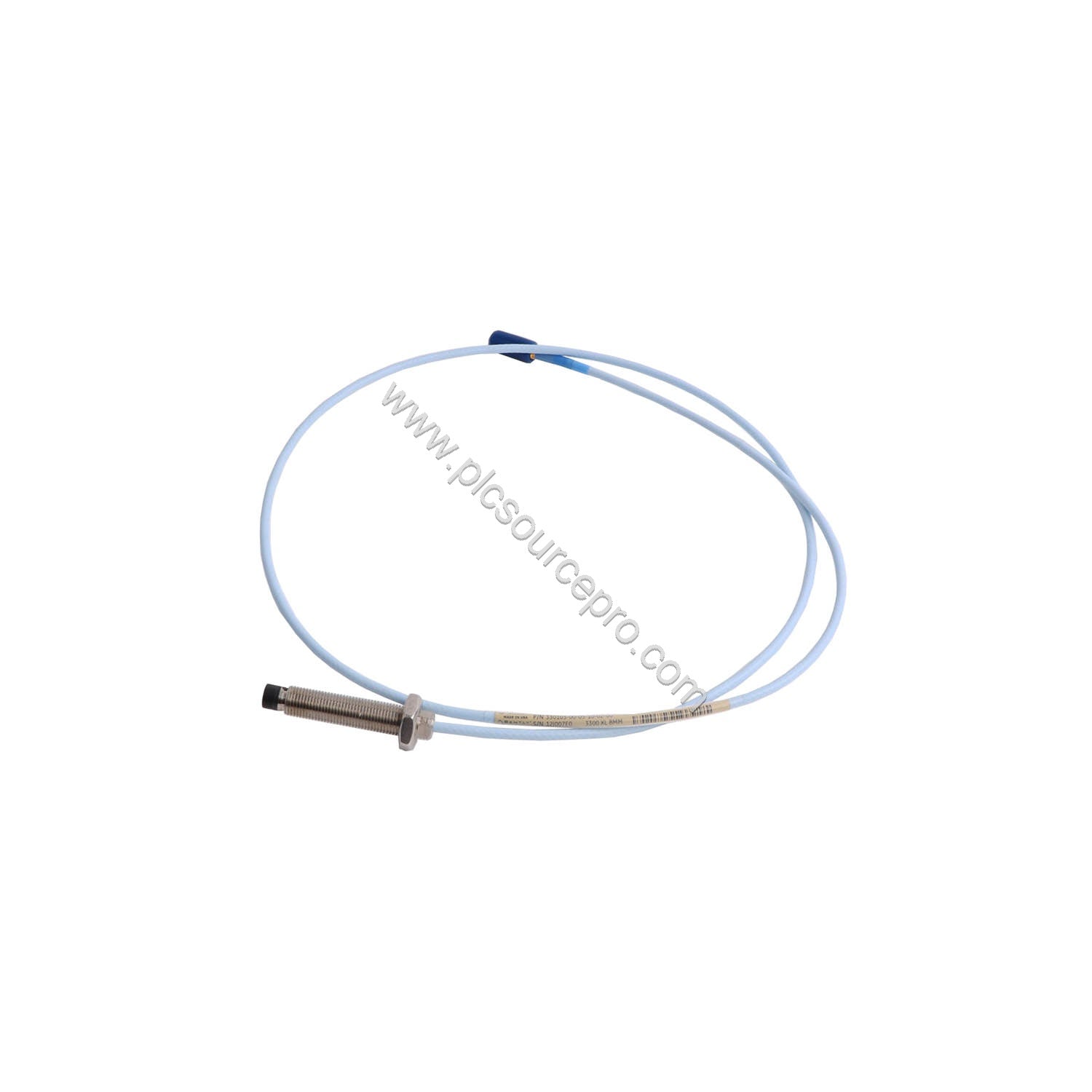

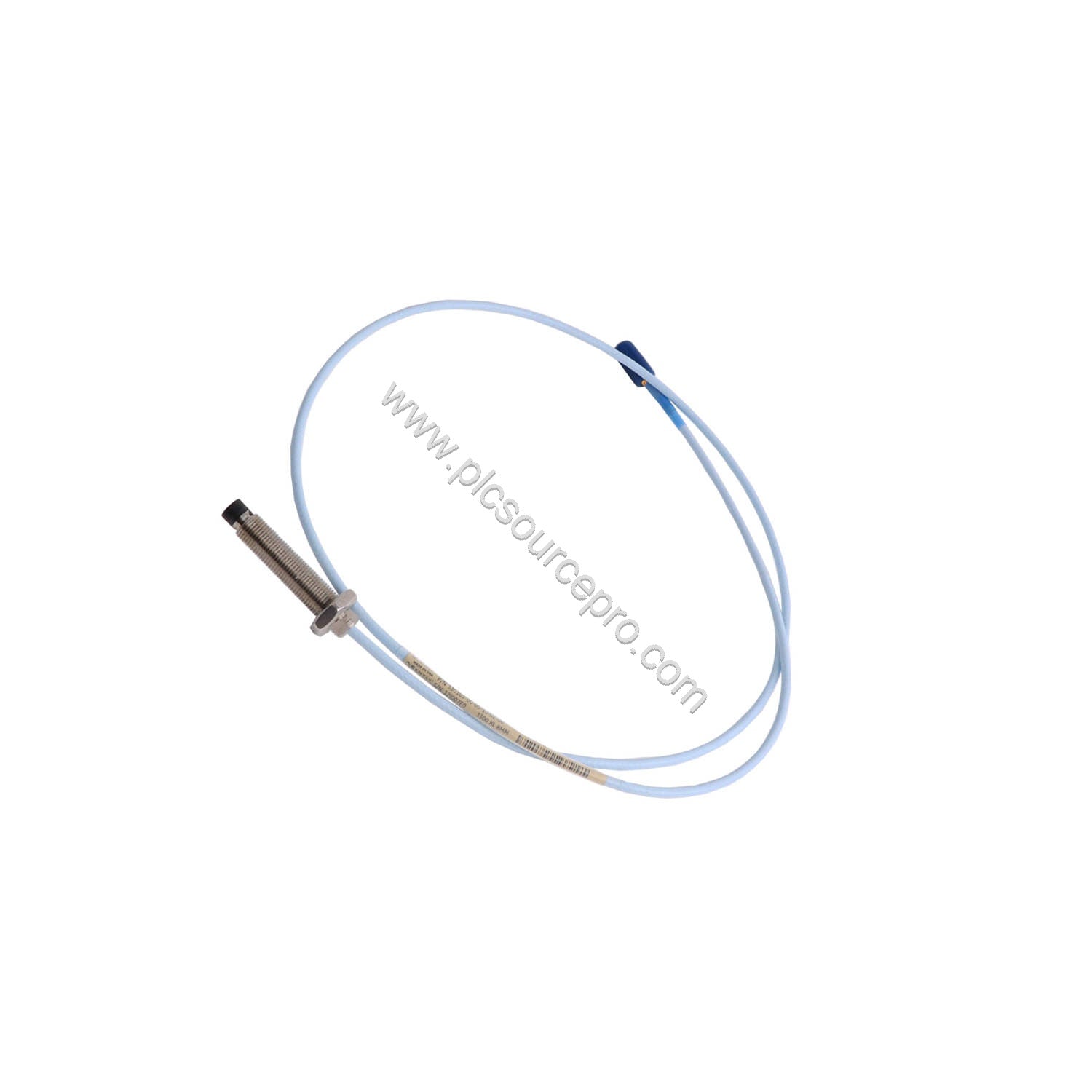

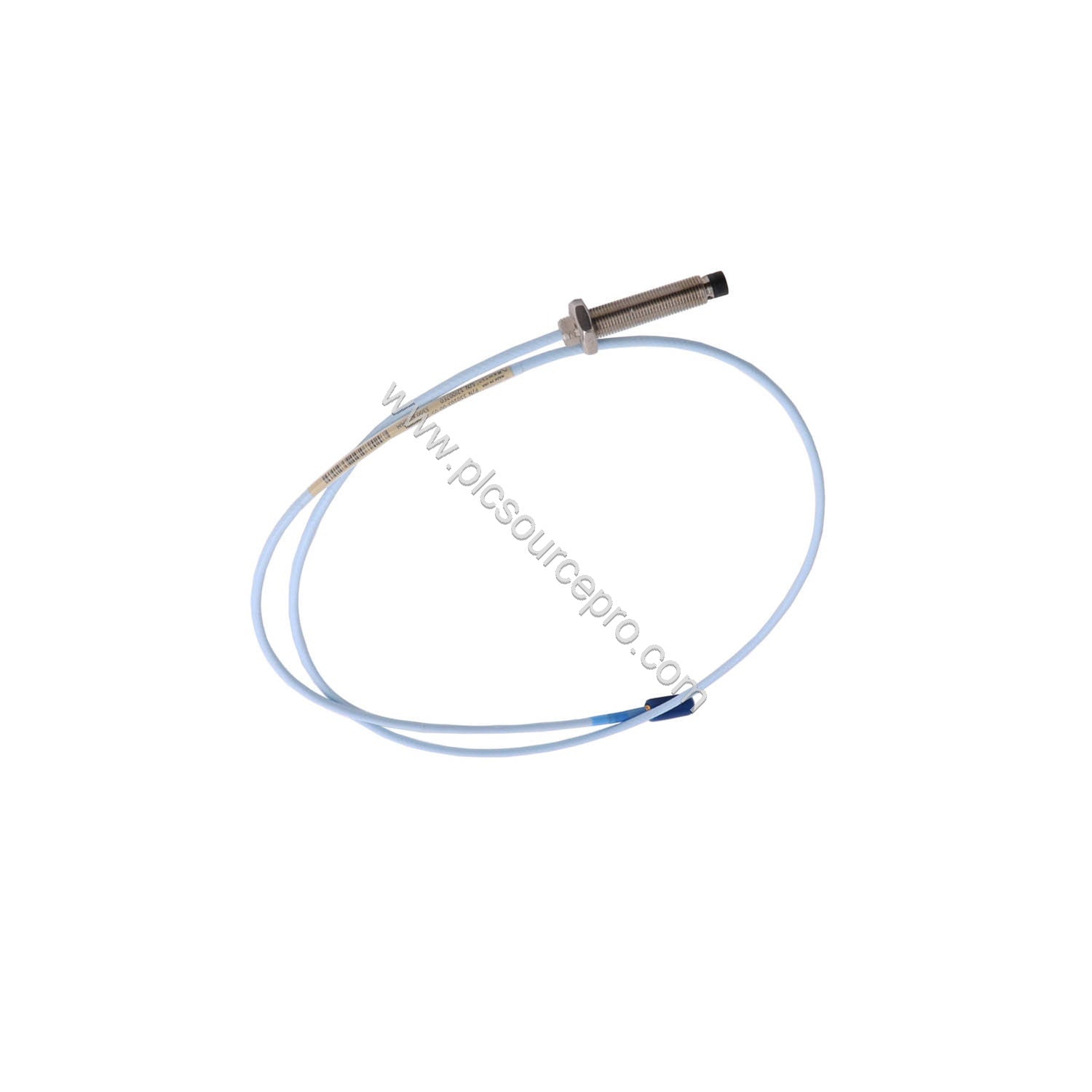

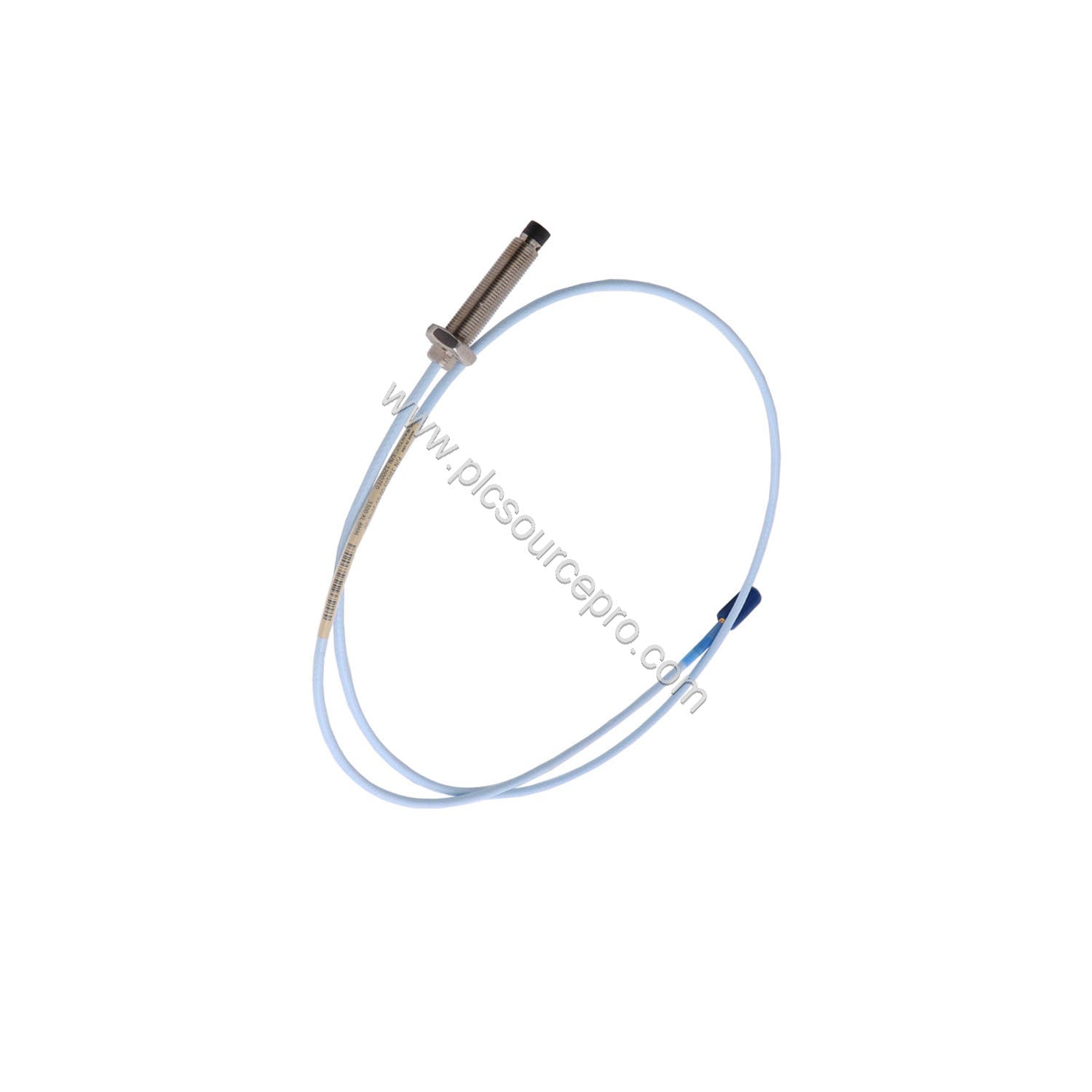

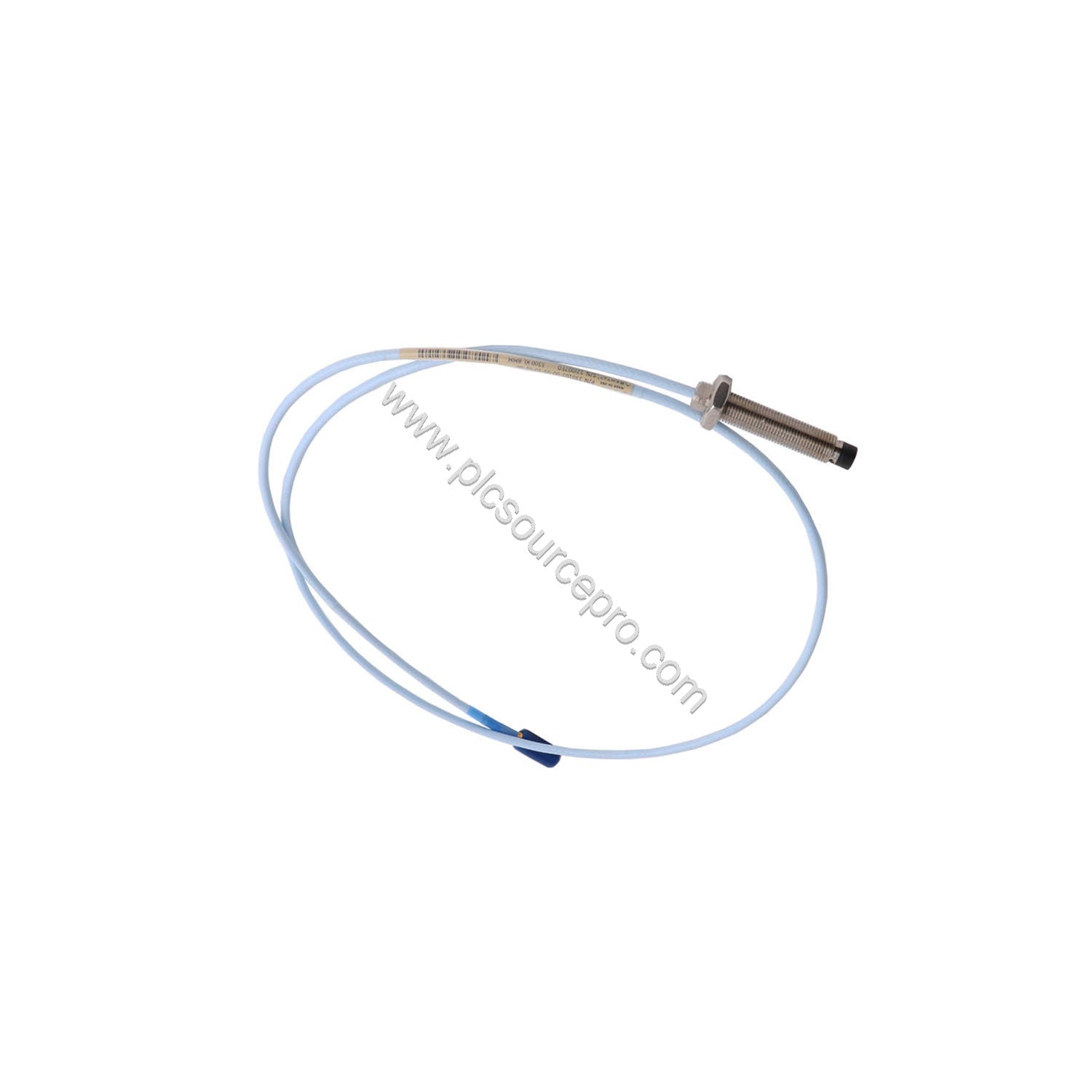

وحدة الأتمتة الصناعية Bently Nevada 330173-00-02-20-02-05

الشركة المصنعة: Bently Nevada رقم المنتج: 330173-00-02-20-02-05 نوع المنتج: مسبار 3300 5 مم، خيط M8 × 1، بدون درع صنع في الولايات المتحدة الأمريكية خيار الطول غير الملولب: 00 = 0 مم خيار طول الهيكل الكلي: 02 = 20 مم خيار الطول الكلي: 20 = 2.0 متر (6.6 قدم) خيار الموصل: 02 = موصل محوري مصغر ClickLoc، كابل قياسي خيار موافقة الوكالة: 05 = موافقات متعددة مادة طرف المسبار: بولي فينيلين سلفيد (PPS). مادة علبة المسبار: فولاذ مقاوم للصدأ AISI 304 (SST). الوزن: 0.323 كجم المواصفات ما لم يُذكر خلاف ذلك، فإن المواصفات التالية لنظام محول القرب هي بين +18 درجة مئوية و+27 درجة مئوية (+64 درجة فهرنهايت إلى +80 درجة فهرنهايت) مع مصدر طاقة -24 فولت تيار مستمر، وحمل 10 كيلو وات، وهدف من الفولاذ AISI 4140، ومسبار بمسافة 1.27 مم (50 ميل). الكهرباء الطاقة يتطلب -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بحد أقصى 12 مللي أمبير استهلاك. قد يؤدي التشغيل بجهد أكثر إيجابية من -23.5 فولت تيار مستمر إلى نطاق خطي منخفض. حساسية الإمداد أقل من 2 مللي فولت تغير في جهد الخرج لكل فولت تغير في جهد الإدخال. الخرج المقاومة 50 واط مقاومة تيار مستمر للمسبار طول المسبار (م) 2.0 المقاومة من الموصل المركزي إلى الموصل الخارجي (أوم) 7.88 ± 0.50 طرف المسبار المادة: بولي فينيلين سلفيد (PPS) علبة المسبار المادة فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) كابل المسبار كابل مسبار ثلاثي المحاور 75 أوم، معزول بالفلور إيثيلين بروبيلين (FEP) بالأطوال التالية: 0.5، 1، 2، 5، أو 9 أمتار (1.6، 3.3، 16.4، أو 29.5 قدم) مسبار 5 مم قوة الشد 222 نيوتن (50 رطل) علبة المسبار إلى سلك المسبار. 222 نيوتن (50 رطل) سلك المسبار إلى موصلات كابل التمديد مادة الموصل نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب عزم دوران علبة المسبار 5.1 نيوتن متر (45 بوصة رطل) موصى به 7.3 نيوتن متر (65 بوصة رطل) كحد أقصى عزم دوران الموصل إلى الموصل الرجوع إلى الجدول أدناه: عزم الدوران الموصى به الحد الأقصى عزم الدوران 0.565 نيوتن متر (0.42 قدم رطل) الحد الأدنى نصف قطر انحناء الكابل 25.4 مم (1.0 بوصة) نطاق درجة حرارة المسبار -35 درجة مئوية إلى +177 درجة مئوية (-31 درجة فهرنهايت إلى +351 درجة فهرنهايت) قد يؤدي تعريض المسبار لدرجات حرارة أقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى فشل مبكر لختم الضغط. تأثيرات الحقول المغناطيسية 60 هرتز حتى 300 جاوس (نظام 5 أمتار) جهد الخرج بمللي أمبير ذروة إلى ذروة/جاوس الفجوة 10 ميل مستشعر التقارب XL 0.0119 المسبار 0.0004 كابل تمديد XL 0.0004 الفجوة 50 ميل مستشعر التقارب XL 0.0131 المسبار 0.0014 كابل تمديد XL 0.0014 الفجوة 90 ميل مستشعر التقارب XL 0.0133 المسبار 0.0045 كابل تمديد XL 0.0045 حدود إشغال الخيط خيط علبة المسبار M8x1 الحد الأقصى لطول إشغال الخيط 12 مم جدول درجات الحرارة (المسبار فقط) لـ EPL Ga و Gc تصنيف درجة الحرارة T1 درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية تصنيف درجة الحرارة T2 درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية تصنيف درجة الحرارة T3 درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية تصنيف درجة الحرارة T4 درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية تصنيف درجة الحرارة T5 درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية لـ EPL Dc تصنيف درجة الحرارة T280 درجة مئوية عند درجة الحرارة المحيطة Ta -55 درجة مئوية إلى +232 درجة مئوية تصنيف درجة الحرارة T225 درجة مئوية عند درجة الحرارة المحيطة Ta -55 درجة مئوية إلى +177 درجة مئوية تصنيف درجة الحرارة T170 درجة مئوية عند درجة الحرارة المحيطة Ta -55 درجة مئوية إلى +120 درجة مئوية تصنيف درجة الحرارة T130 درجة مئوية عند درجة الحرارة المحيطة Ta -55 درجة مئوية إلى +80 درجة مئوية تصنيف درجة الحرارة T105 درجة مئوية عند درجة الحرارة المحيطة Ta -55 درجة مئوية إلى +100 درجة مئوية تصنيف درجة الحرارة T90 درجة مئوية عند درجة الحرارة المحيطة Ta -55 درجة مئوية إلى +40 درجة مئوية تأثيرات الحقول المغناطيسية 60 هرتز حتى 300 جاوس جهد الخرج بالمللي أمبير (ذروة-ذروة)/جاوس (نظام 5 أمتار) الفجوة: 10 ميل مستشعر التقارب XL: 0.0119 المسبار: 0.0004 كابل تمديد XL: 0.0004 الفجوة: 50 ميل مستشعر التقارب XL: 0.0131 المسبار: 0.0014 كابل تمديد XL: 0.0014 الفجوة: 90 ميل مستشعر التقارب XL: 0.0133 المسبار: 0.0045 كابل تمديد XL: 0.0045
