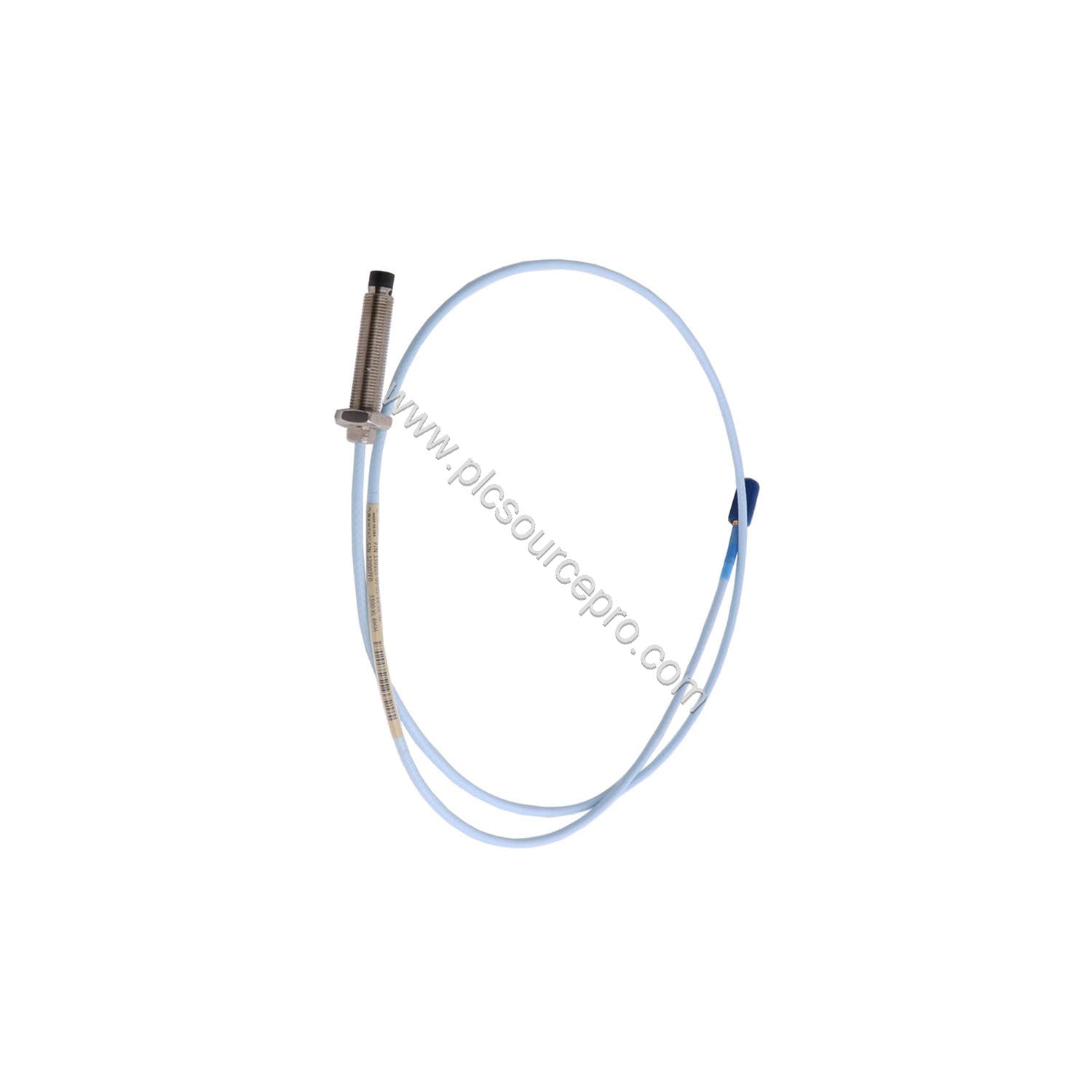

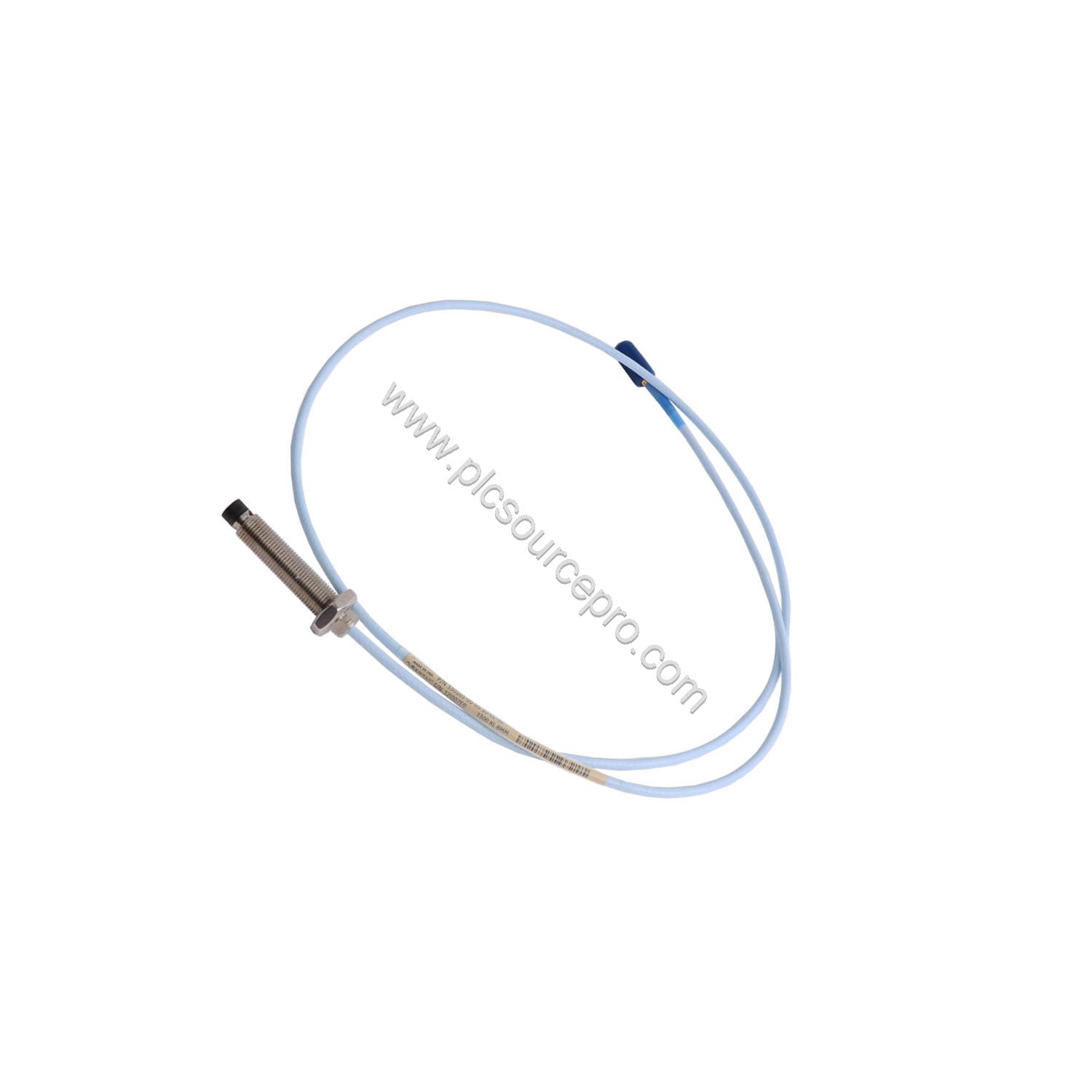

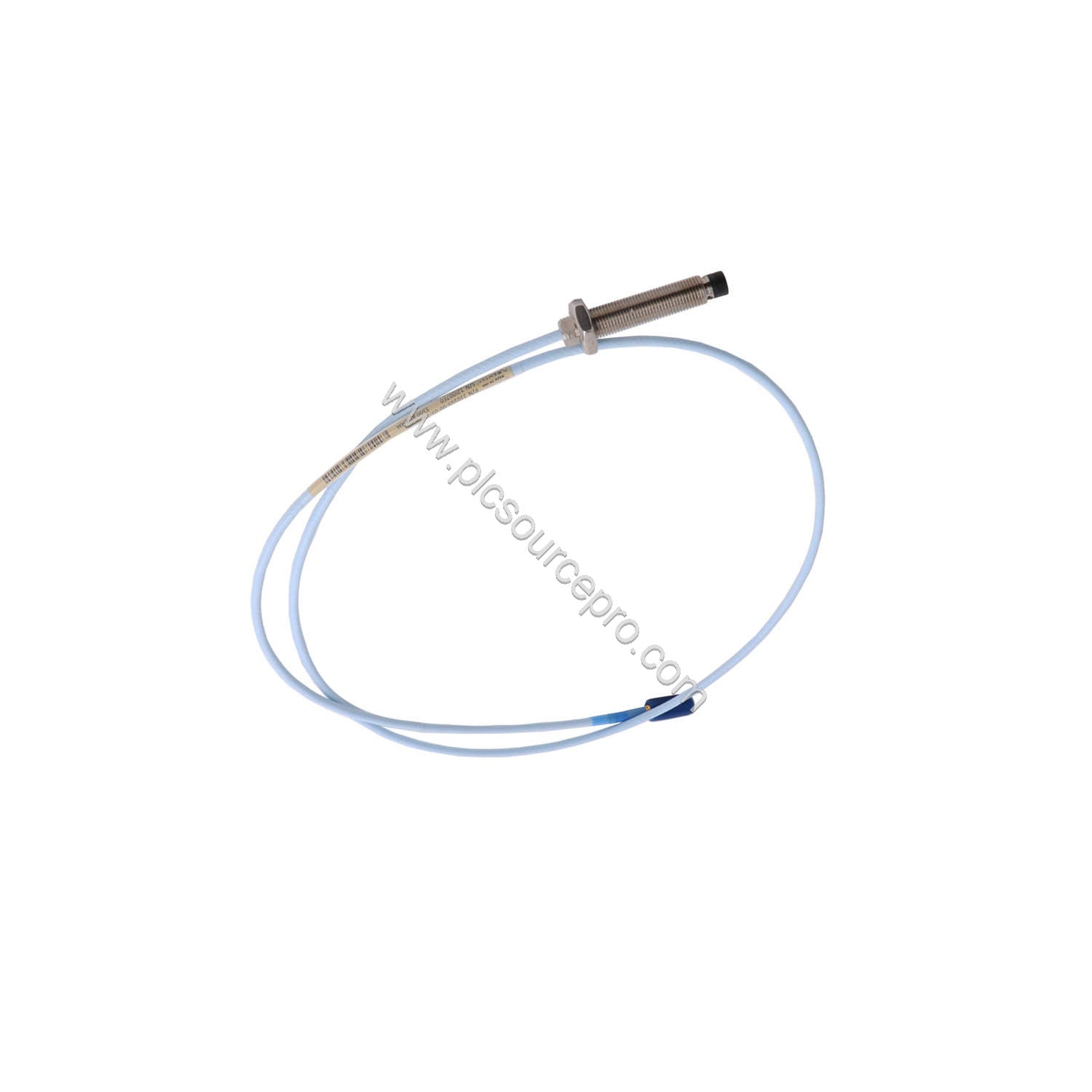

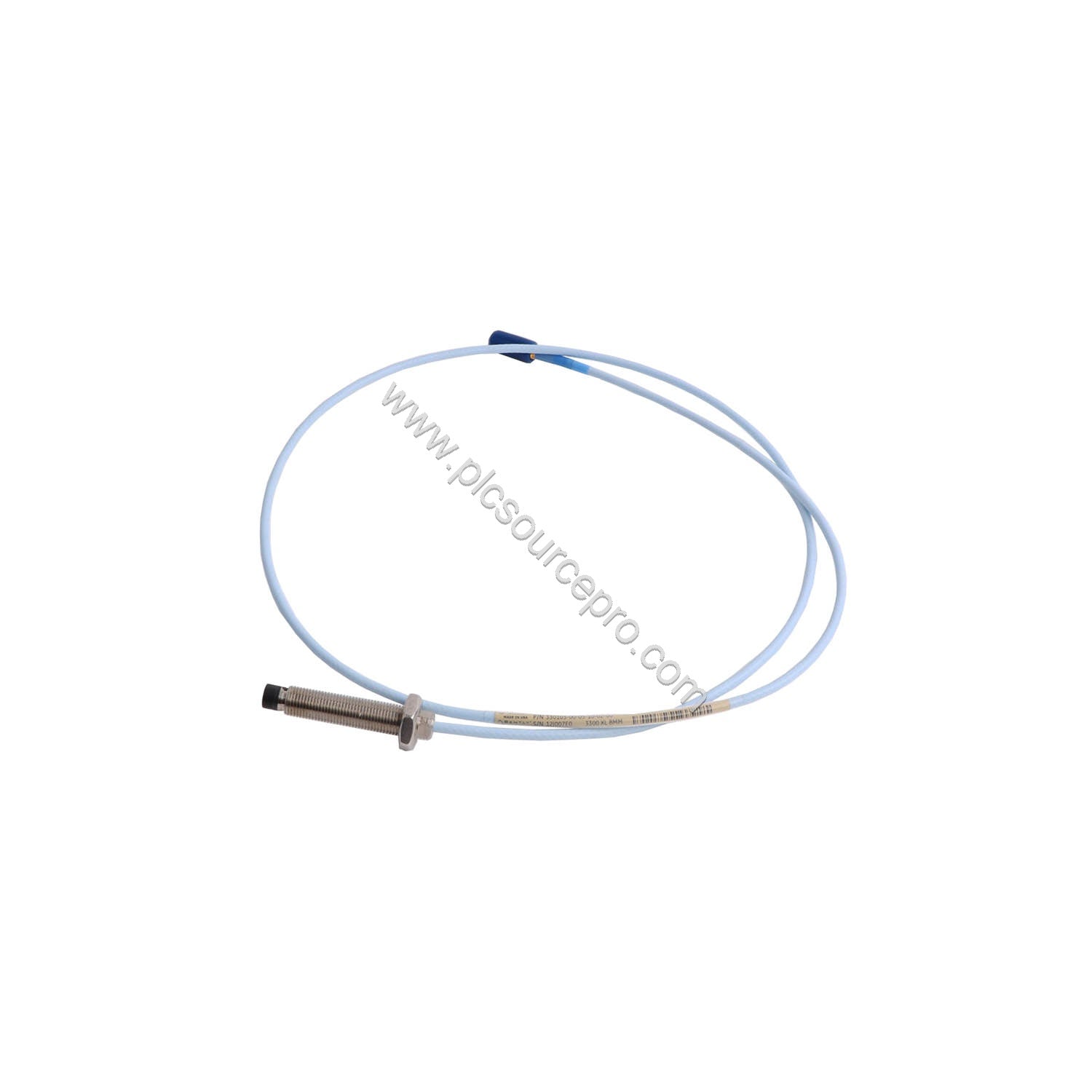

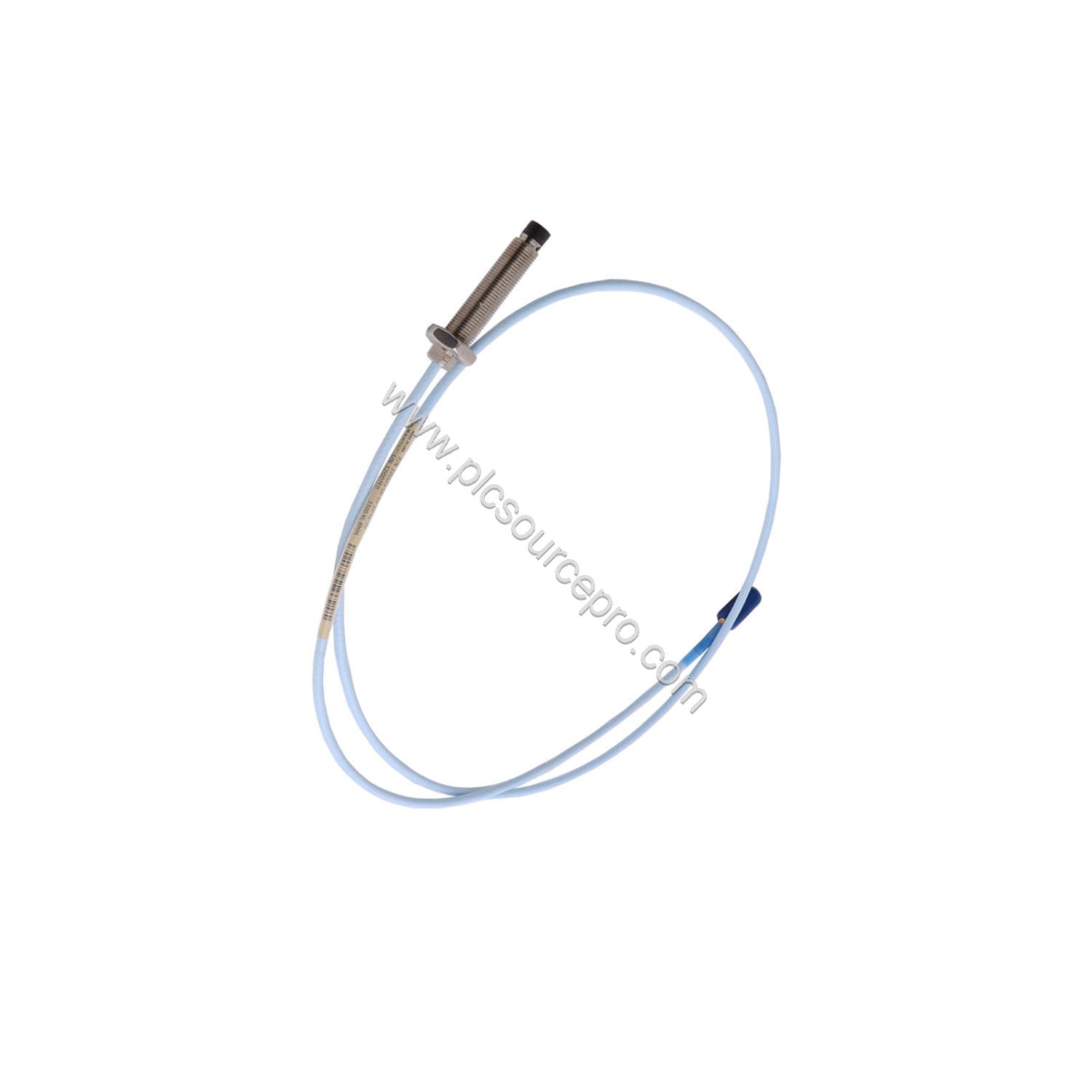

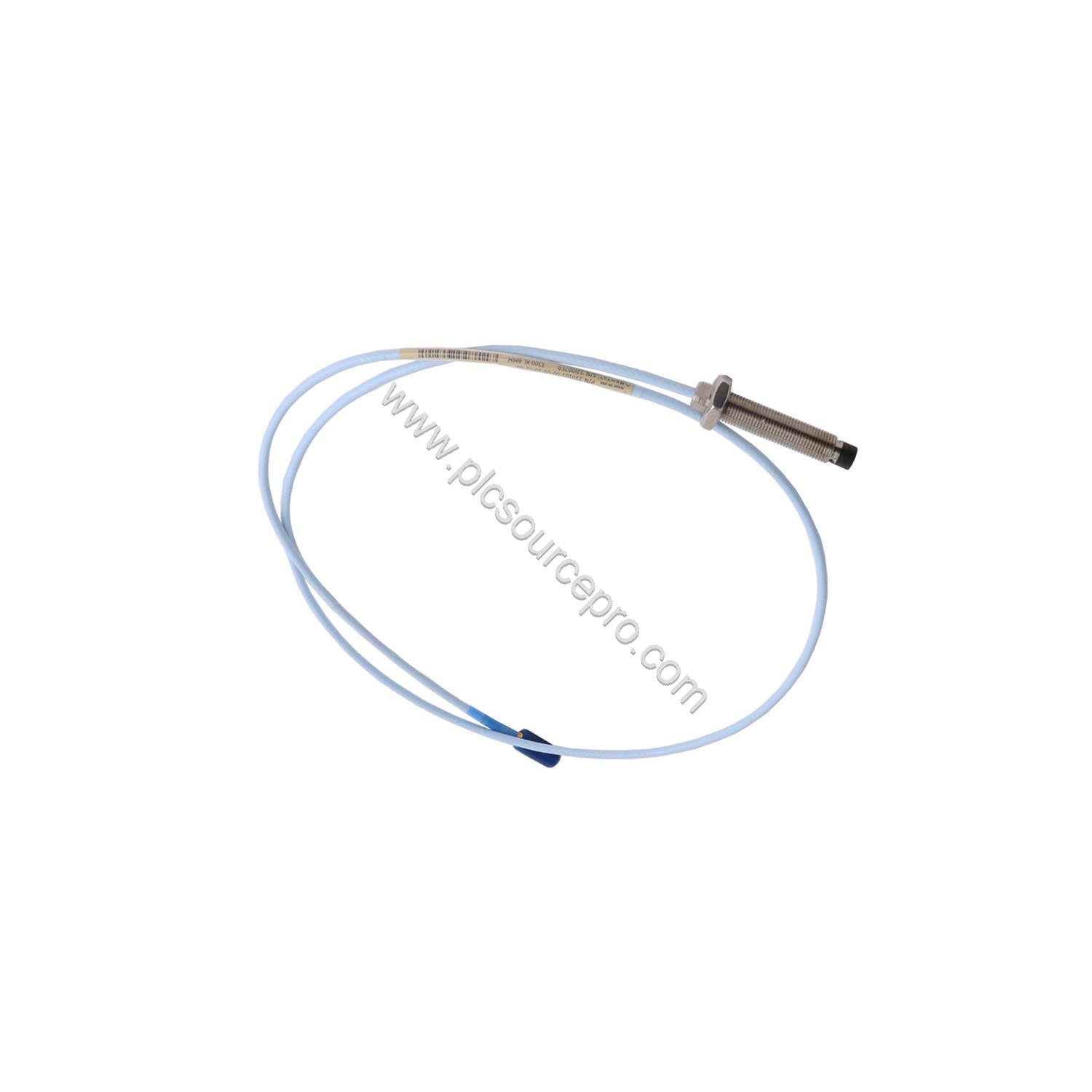

وحدة التشغيل الآلي الصناعية بينتلي نيفادا 330173-00-02-10-02-CN

الشركة المصنعة: بنتلي نيفادا رقم المنتج: 330173-00-02-10-02-CN نوع المنتج: مسبار 3300 5 مم، سن لولبي M8 × 1، بدون درع صنع في الولايات المتحدة الأمريكية خيار الطول غير المسنن: 00 = 0 ملم خيار الطول الكلي للغطاء: 02 = 20 ملم خيار الطول الإجمالي: 10 = 1.0 متر (3.3 قدم) خيار الموصل: 0 2 موصل متحد المحور مصغر ClickLoc، كابل قياسي خيار موافقة الوكالة: CN = خاص بالبلد مادة رأس المسبار: كبريتيد البوليفينيلين (PPS). مادة غلاف المسبار: فولاذ مقاوم للصدأ AISI 304 (SST). الوزن: 0.323 كجم المواصفات ما لم يُذكر خلاف ذلك، تنطبق المواصفات التالية على نظام محول التقارب بين +18 درجة مئوية و+27 درجة مئوية (+64 درجة فهرنهايت إلى +80 درجة فهرنهايت) مع مصدر طاقة -24 فولت تيار مستمر، وحمل 10 كيلو وات، وهدف من فولاذ AISI 4140، ومسبار مفجوة عند 1.27 ملم (50 ميل). كهربائي طاقة يتطلب -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بحد أقصى 12 مللي أمبير استهلاك. قد يؤدي التشغيل بجهد أعلى من -23.5 فولت تيار مستمر إلى نطاق خطي منخفض. حساسية الإمداد أقل من 2 مللي فولت تغير في جهد الخرج لكل فولت تغير في جهد الدخل. المقاومة الناتجة 50 أوم مقاومة تيار مستمر للمسبار طول المسبار (م) 1.0 المقاومة من الموصل المركزي إلى الموصل الخارجي (أوم) 7.59 ± 0.50 رأس المسبار مادة كبريتيد البوليفينيلين (PPS) غلاف المسبار مادة فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) كابل المسبار كابل مسبار ثلاثي المحور 75 أوم، معزول بالفلور إيثيلين بروبيلين (FEP) بالأطوال التالية: 0.5، 1، 2، 5، أو 9 أمتار (1.6، 3.3، 16.4، أو 29.5 قدم) مسبار 5 مم قوة الشد 222 نيوتن (50 رطل) من غلاف المسبار إلى سلك المسبار. 222 نيوتن (50 رطل) من سلك المسبار إلى موصلات كابل التمديد مادة الموصل نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب عزم دوران غلاف المسبار يوصى بـ 5.1 نيوتن متر (45 بوصة رطل) بحد أقصى 7.3 نيوتن متر (65 بوصة رطل) عزم دوران الموصل إلى الموصل راجع الجدول أدناه: عزم الدوران الموصى به أقصى عزم دوران 0.565 نيوتن متر (0.42 قدم رطل) الحد الأدنى لنصف قطر انحناء الكابل 25.4 مم (1.0 بوصة) نطاق درجة حرارة المسبار -35 درجة مئوية إلى +177 درجة مئوية (-31 درجة فهرنهايت إلى +351 درجة فهرنهايت) قد يؤدي تعريض المسبار لدرجات حرارة أقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى فشل مبكر لختم الضغط. تأثيرات الحقول المغناطيسية 60 هرتز حتى 300 غاوس (نظام 5 أمتار) جهد الخرج بالمللي فولت pp/غاوس فجوة 10 ميل مستشعر XL Proximitor 0.0119 مسبار 0.0004 كابل XL Ext. 0.0004 فجوة 50 ميل مستشعر XL Proximitor 0.0131 مسبار 0.0014 كابل XL Ext. 0.0014 فجوة 90 ميل مستشعر XL Proximitor 0.0133 مسبار 0.0045 كابل XL Ext. 0.0045 حدود تعشيق السن اللولبي سن غلاف المسبار M8x1 الحد الأقصى لطول تعشيق السن اللولبي 12 ملم جدول درجات الحرارة (المسبار فقط) لتصنيف EPL Ga و Gc تصنيف درجة الحرارة T1 درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية تصنيف درجة الحرارة T2 درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية تصنيف درجة الحرارة T3 درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية تصنيف درجة الحرارة T4 درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية تصنيف درجة الحرارة T5 درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية لتصنيف EPL Dc تصنيف درجة الحرارة T280 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية تصنيف درجة الحرارة T225 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية تصنيف درجة الحرارة T170 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية تصنيف درجة الحرارة T130 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية تصنيف درجة الحرارة T105 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +100 درجة مئوية تصنيف درجة الحرارة T90 درجة مئوية عند درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية
