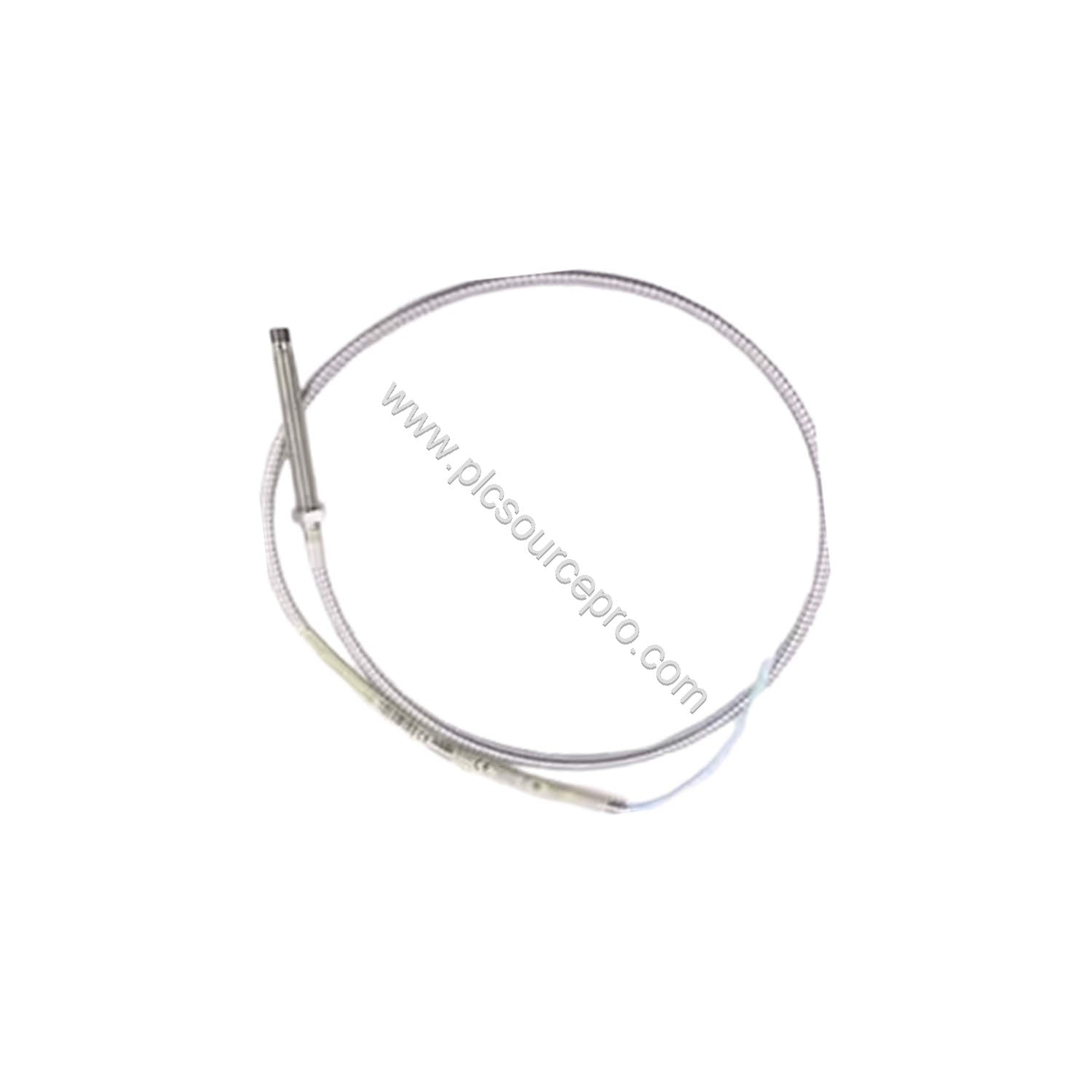

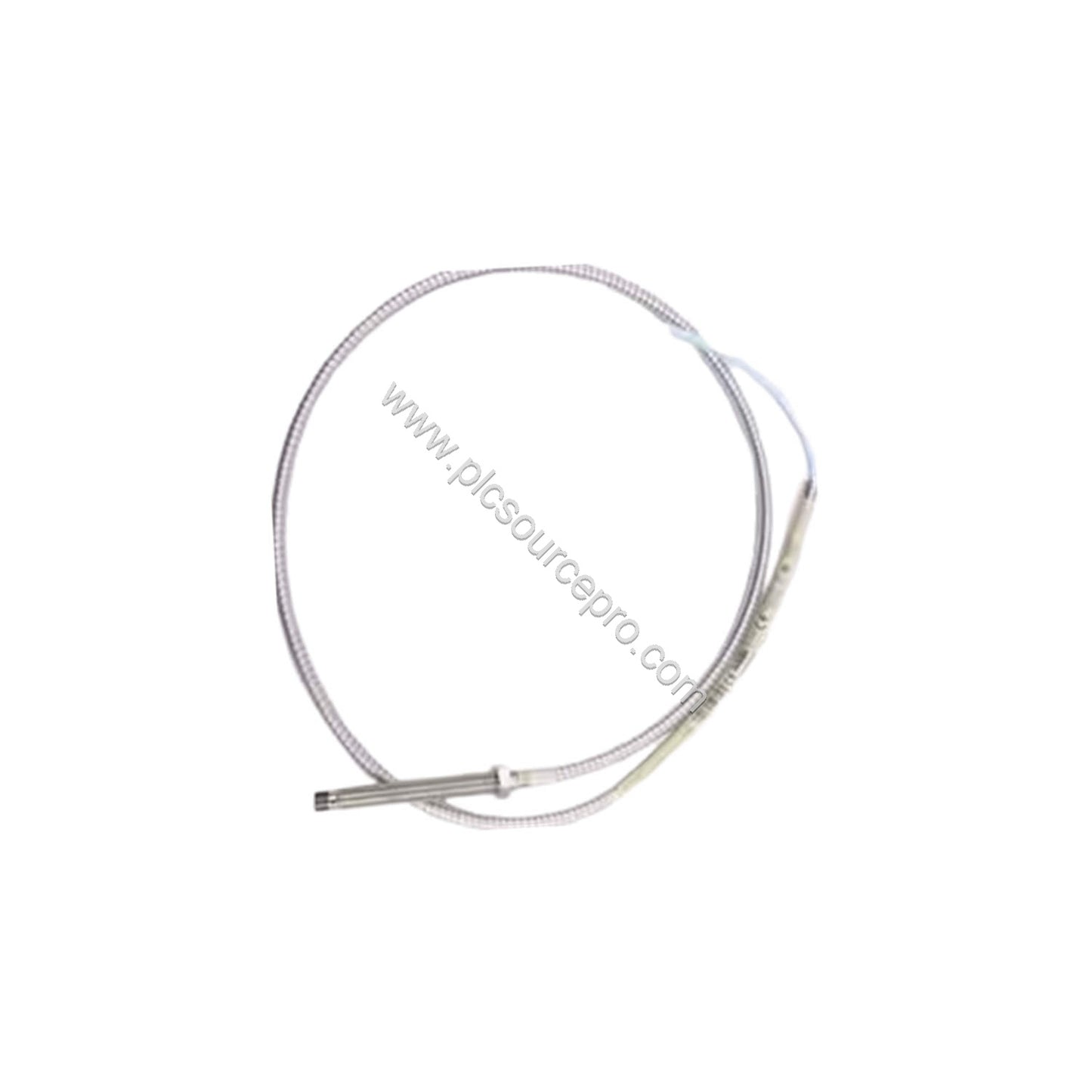

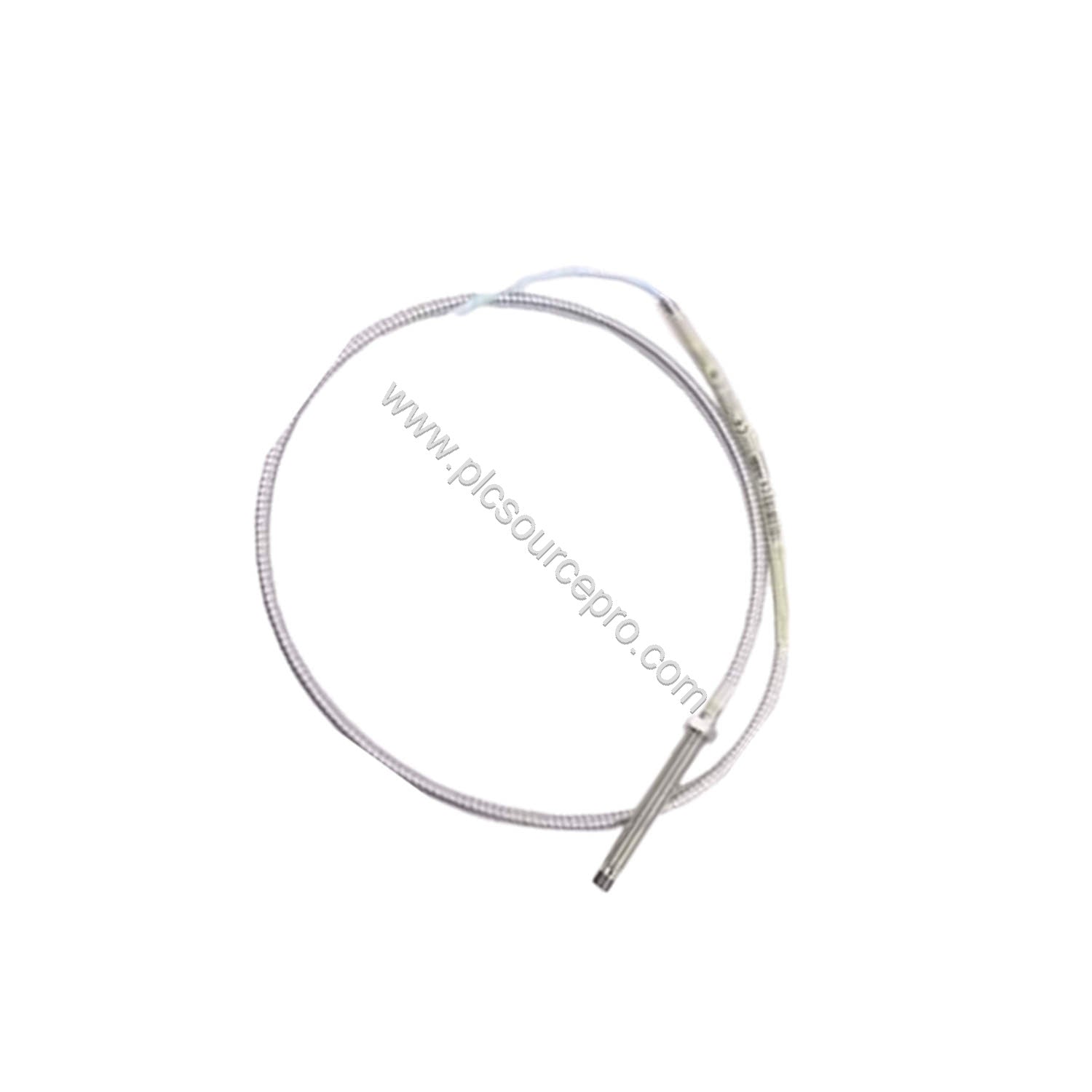

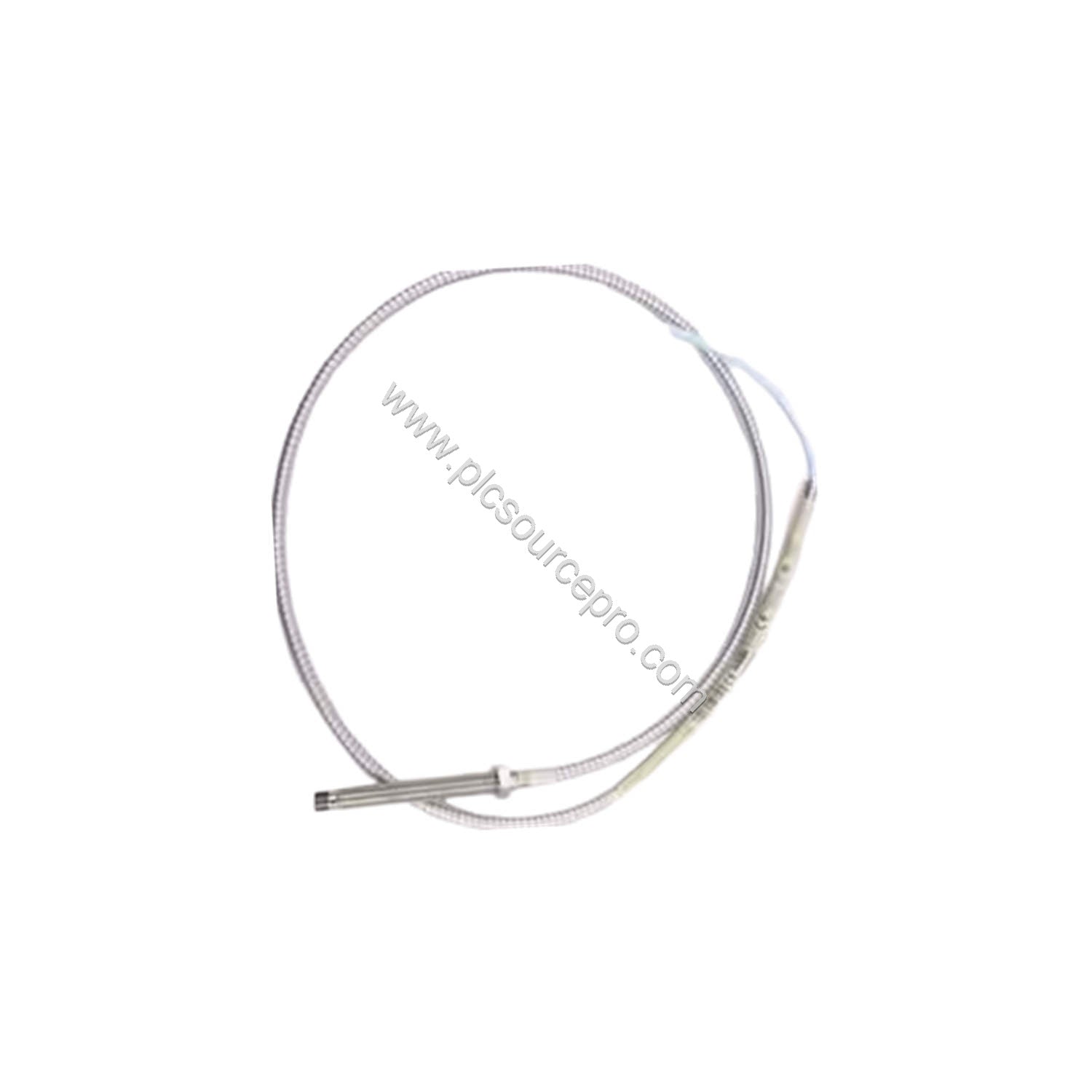

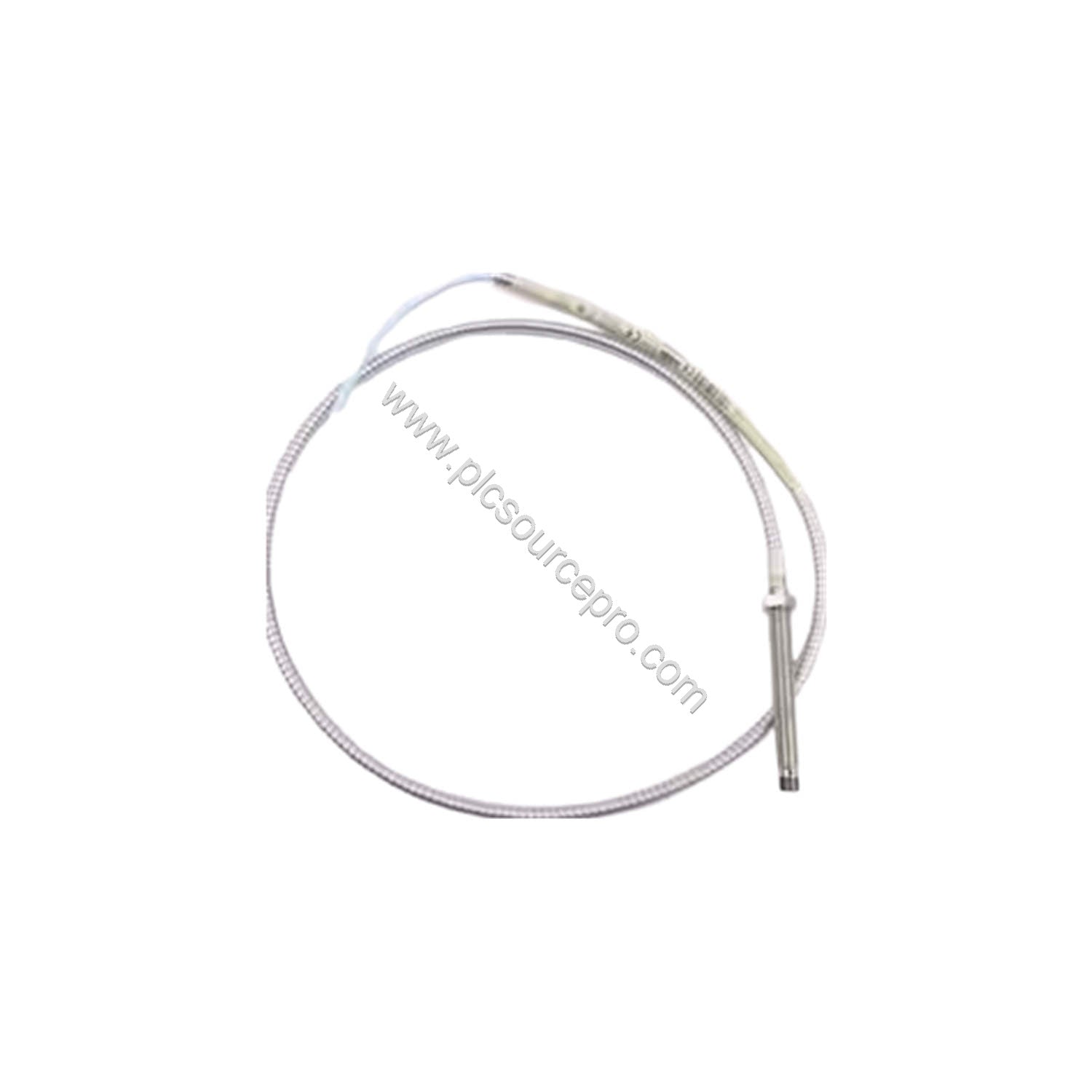

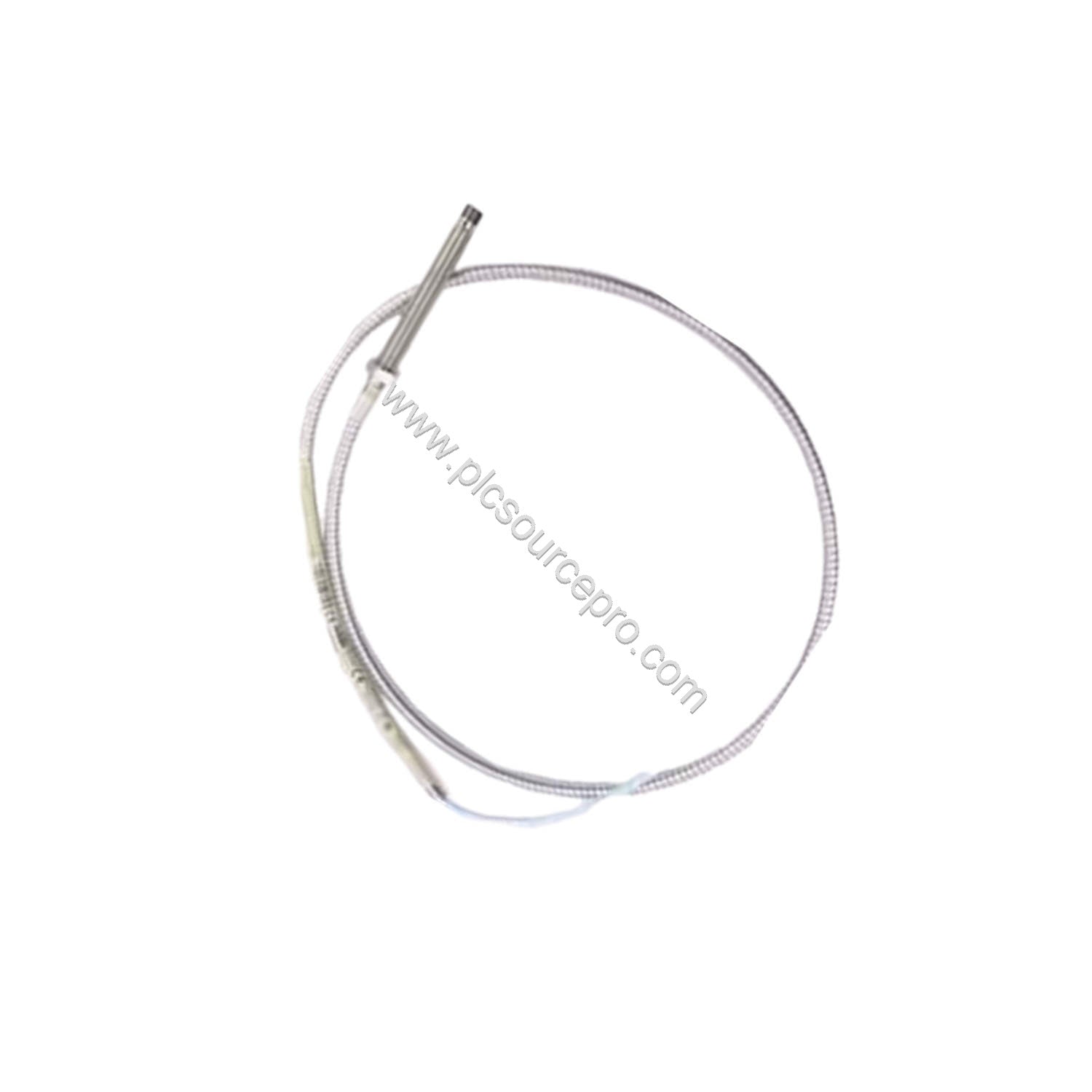

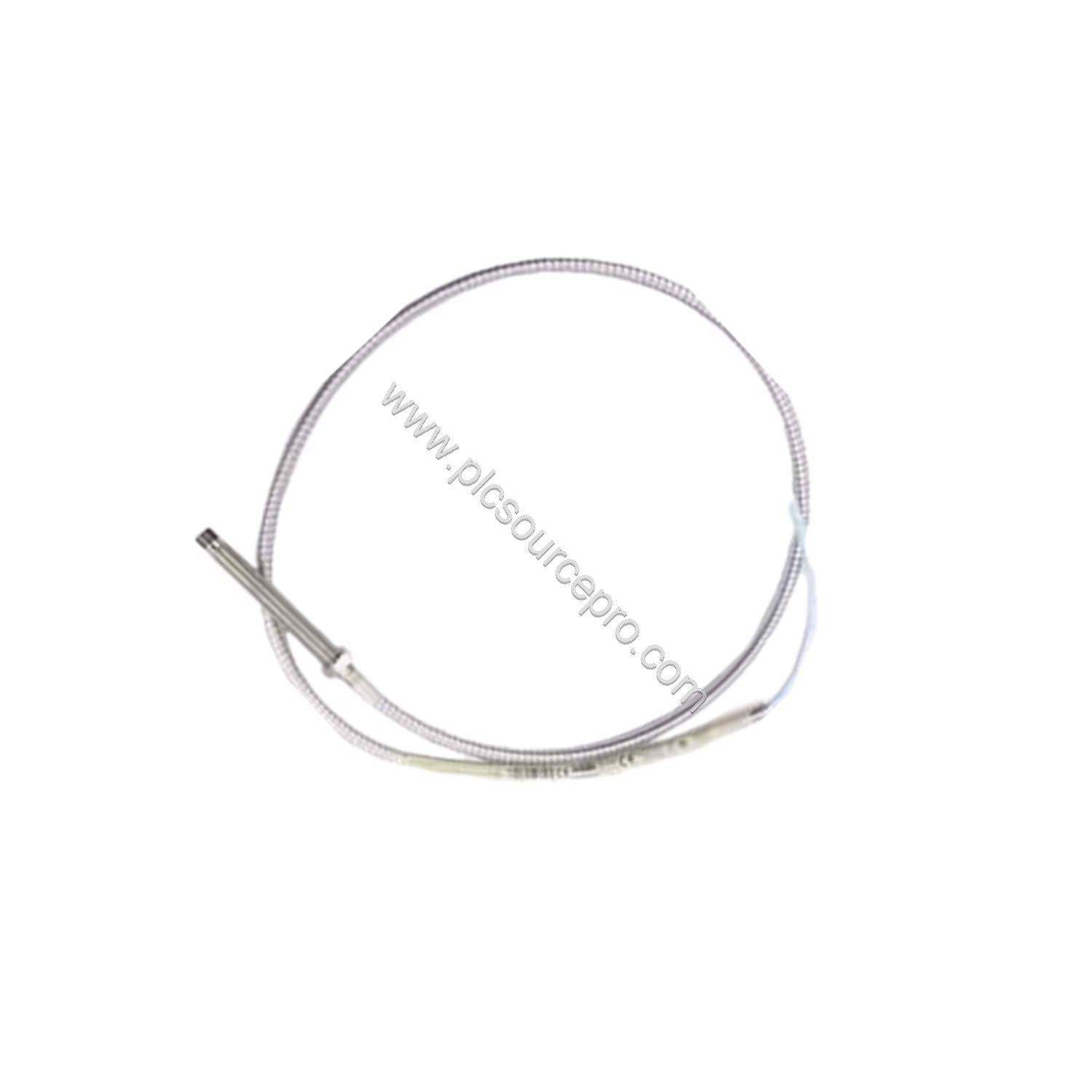

الشركة المصنعة: Bently Nevada
رقم المنتج: 330172-05-63-05-02-CN
نوع المنتج: 330172 3300 مسبار 5 مم، سن 1/4-28 UNF، مع درع
صنع في الولايات المتحدة الأمريكية
خيار الطول غير المسنن: 05 = 0.5 بوصة
خيار طول الغلاف الكلي: 63 = 6.3 بوصة
خيار الطول الإجمالي: 0 5 = 0.5 متر (1.6 قدم)
خيار الموصل: 0 2 = موصل محوري مصغر ClickLoc، كابل قياسي
خيار موافقة الوكالة: CN = خاص بالبلد
مادة طرف المسبار: كبريتيد البولي فينيلين (PPS).
مادة غلاف المسبار: فولاذ مقاوم للصدأ AISI 304 (SST).
سن غلاف المسبار 1/4-28
أقصى طول لتعشيق السن 0.375 بوصة
عند حفر وثقب فتحة تثبيت لمسبار 1/4-28، يوصى باستخدام مثقاب ثقب رقم 3 أو أكبر.
الوزن: 0.323 كجم
المواصفات
ما لم يُنص على خلاف ذلك، فإن المواصفات التالية هي لنظام محول القرب بين +18 درجة مئوية و+27 درجة مئوية (+64 درجة فهرنهايت إلى +80 درجة فهرنهايت) مع مصدر طاقة -24 فولت تيار مستمر، وحمل 10 كيلو وات، وهدف فولاذي AISI 4140، ومسبار بمسافة 1.27 مم (50 ميل).
الكهربائية
الطاقة
يتطلب -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بحد أقصى استهلاك 12 مللي أمبير.
التشغيل بجهد أكثر إيجابية من -23.5 فولت تيار مستمر يمكن أن يؤدي إلى نطاق خطي منخفض.
حساسية
الإمداد
أقل من 2 مللي فولت تغير في جهد الخرج لكل فولت تغير في جهد الدخل.
مقاومة الخرج 50 وات
مقاومة المسبار للتيار المستمر
طول المسبار (م) 0.5
المقاومة من الموصل المركزي إلى الموصل الخارجي (أوم) 7.45 ± 0.50
طرف المسبار
مادة كبريتيد البولي فينيلين (PPS)
غلاف المسبار
مادة
فولاذ مقاوم للصدأ AISI 303 أو 304
(SST)
كابل المسبار
كابل مسبار ثلاثي المحاور 75 أوم، معزول بفلوروإيثيلين بروبيلين (FEP) بالأطوال التالية: 0.5، 1، 2، 5، أو 9 أمتار (1.6، 3.3، 16.4، أو 29.5 قدم)
مسبار 5 مم
قوة الشد
222 نيوتن (50 رطل قوة) من غلاف المسبار إلى سلك المسبار. 222 نيوتن (50 رطل قوة) من سلك المسبار إلى موصلات كابل التمديد.
مادة الموصل
نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب.
عزم دوران غلاف المسبار
يوصى بـ 5.1 نيوتن متر (45 رطل بوصة) كحد أقصى 7.3 نيوتن متر (65 رطل بوصة).
عزم دوران الموصل إلى الموصل
ارجع إلى الجدول أدناه:
عزم الدوران الموصى به
أقصى عزم دوران 0.565 نيوتن متر (0.42 قدم رطل).
الحد الأدنى نصف قطر انحناء الكابل 25.4 مم (1.0 بوصة).
نطاق درجة حرارة المسبار
-35 درجة مئوية إلى +177 درجة مئوية (-31 درجة فهرنهايت إلى +351 درجة فهرنهايت).
قد يؤدي تعريض المسبار لدرجات حرارة أقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى فشل مبكر لمانع التسرب.
تأثيرات المجالات المغناطيسية 60 هرتز حتى 300 غاوس (نظام 5 أمتار)
جهد الخرج بالملي فولت ذروة إلى ذروة/غاوس
الفجوة 10 ميل
مستشعر XL Proximitor 0.0119
المسبار 0.0004
كابل التمديد XL 0.0004
الفجوة 50 ميل
مستشعر XL Proximitor 0.0131
المسبار 0.0014
كابل التمديد XL 0.0014
الفجوة 90 ميل
مستشعر XL Proximitor 0.0133
المسبار 0.0045
كابل التمديد XL 0.0045
حدود تعشيق السن
سن غلاف المسبار 1/4-28
أقصى طول لتعشيق السن 0.375 بوصة
جدول درجات الحرارة
(المسبار فقط)
لتصنيفات EPL Ga و Gc
تصنيف درجة الحرارة T1 درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية
تصنيف درجة الحرارة T2 درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية
تصنيف درجة الحرارة T3 درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية
تصنيف درجة الحرارة T4 درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية
تصنيف درجة الحرارة T5 درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية
لتصنيف EPL Dc
تصنيف درجة الحرارة T280 درجة مئوية عند Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +232 درجة مئوية
تصنيف درجة الحرارة T225 درجة مئوية عند Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +177 درجة مئوية
تصنيف درجة الحرارة T170 درجة مئوية عند Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +120 درجة مئوية
تصنيف درجة الحرارة T130 درجة مئوية عند Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +80 درجة مئوية
تصنيف درجة الحرارة T105 درجة مئوية عند Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +100 درجة مئوية
تصنيف درجة الحرارة T90 درجة مئوية عند Ta درجة الحرارة المحيطة -55 درجة مئوية إلى +40 درجة مئوية
