مقدمة المنتج

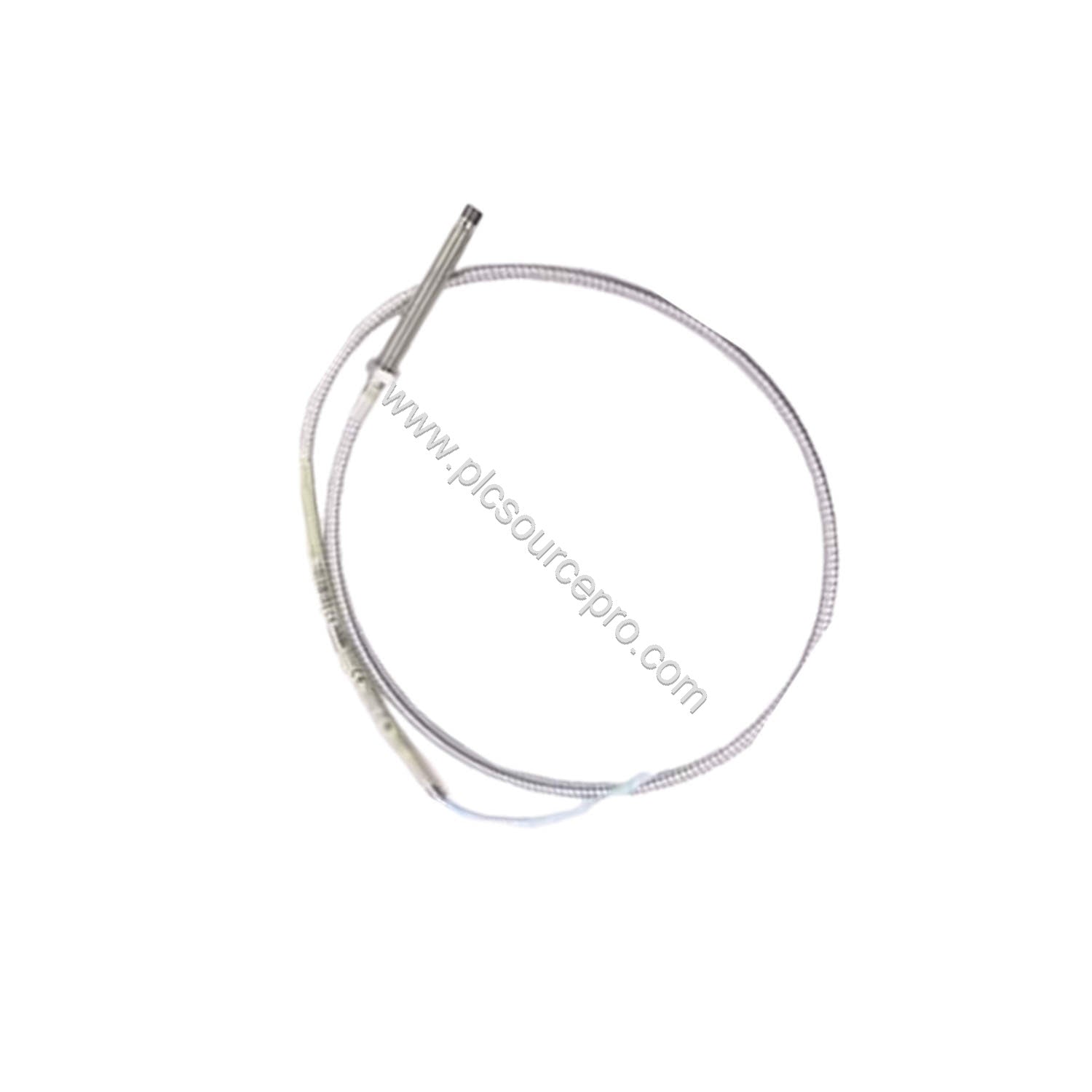

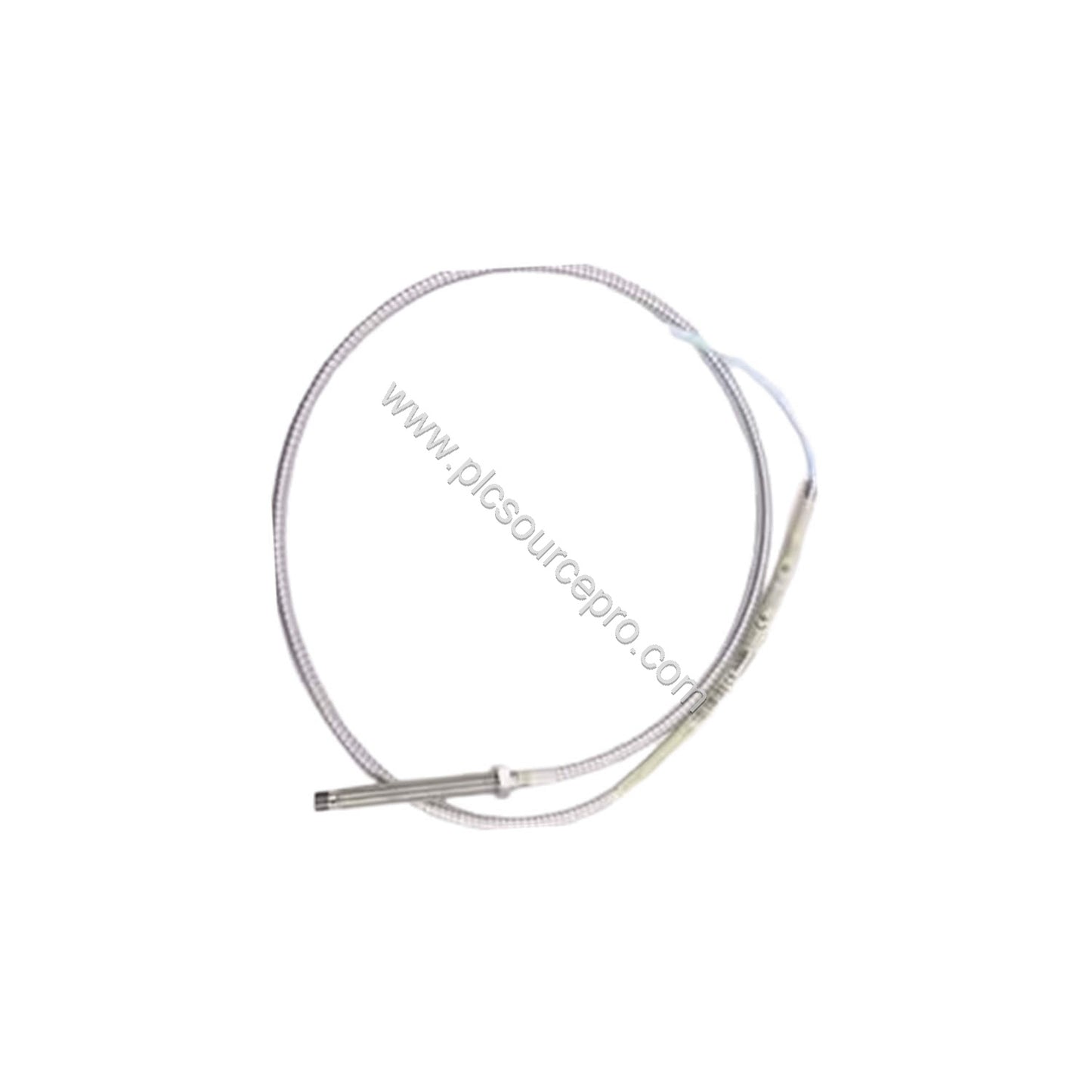

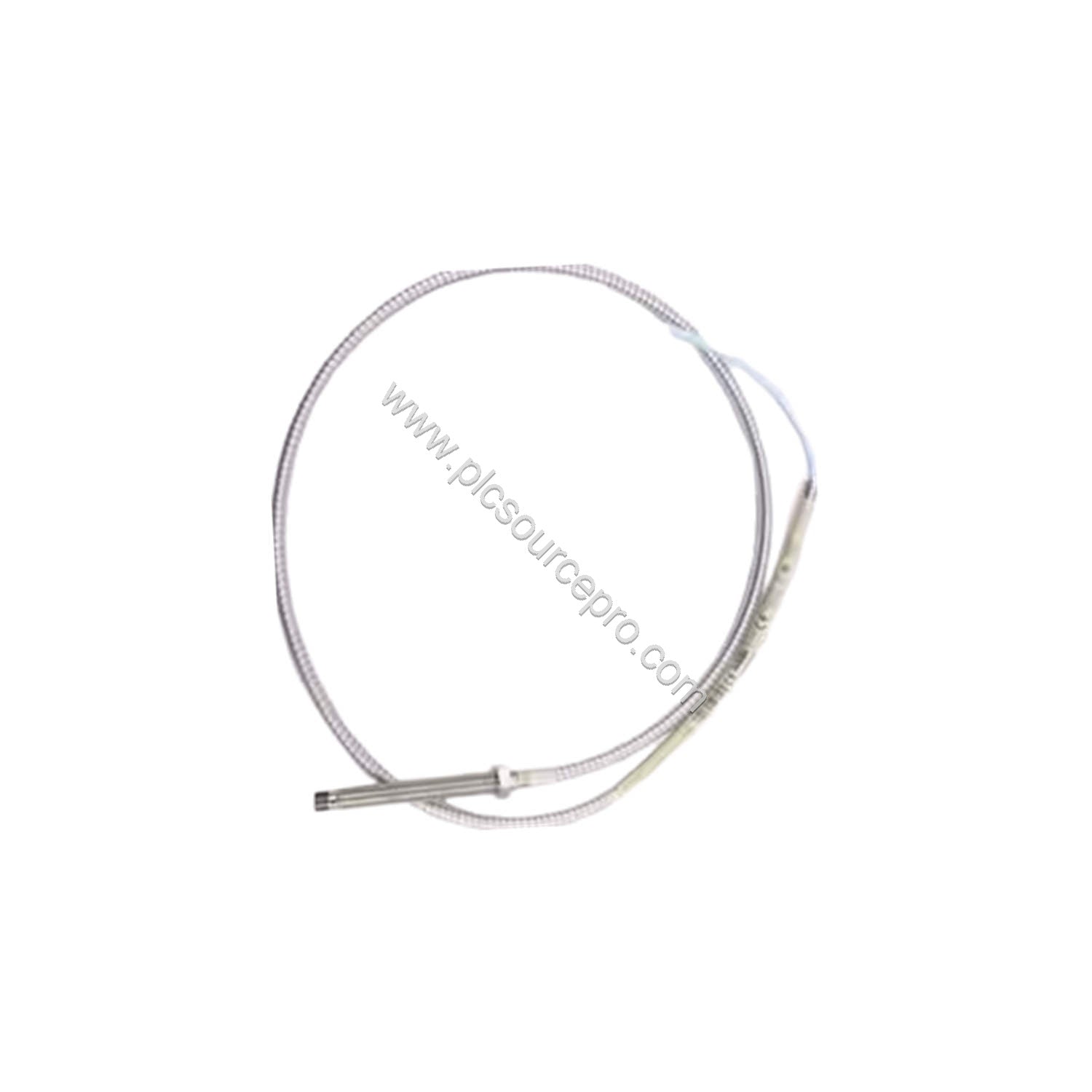

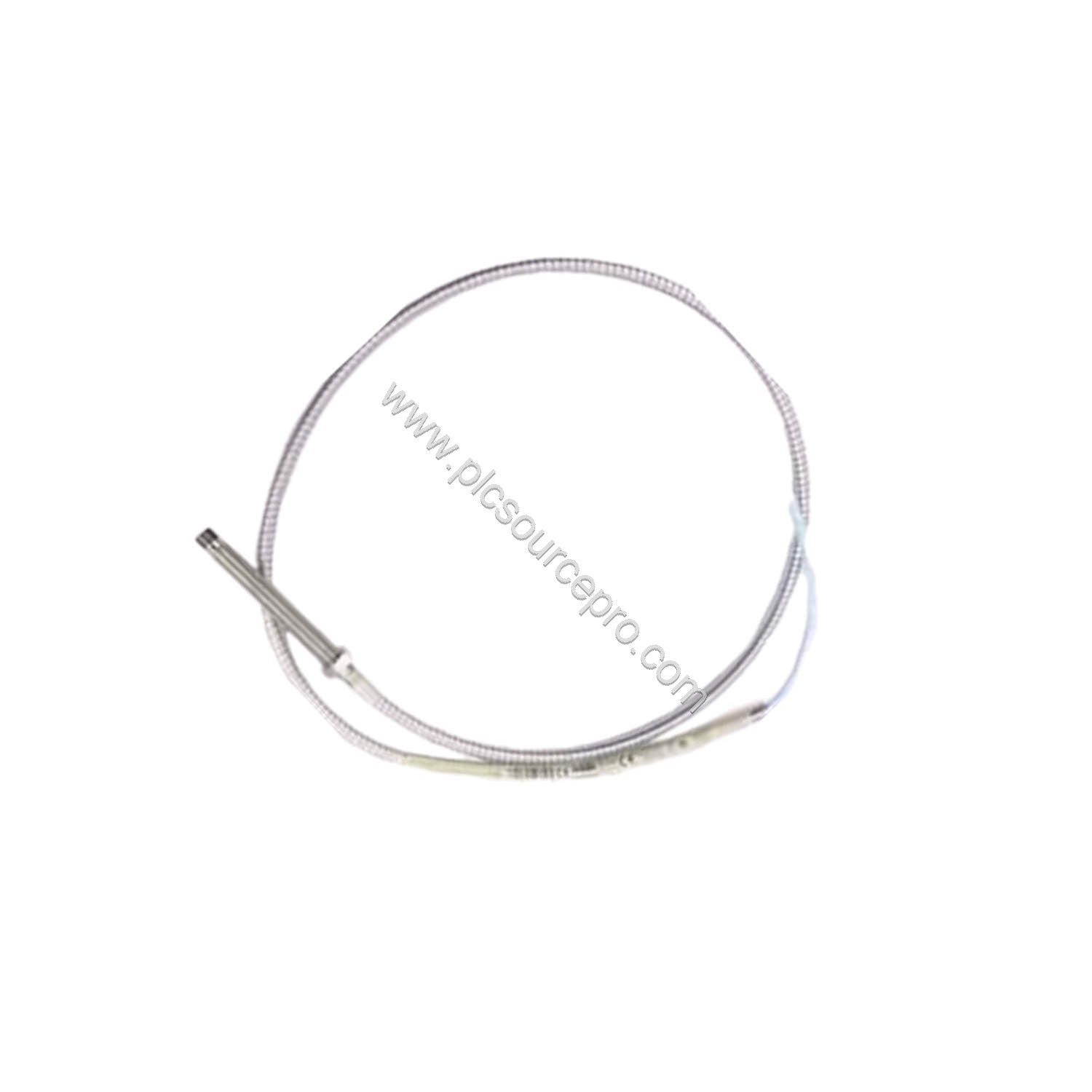

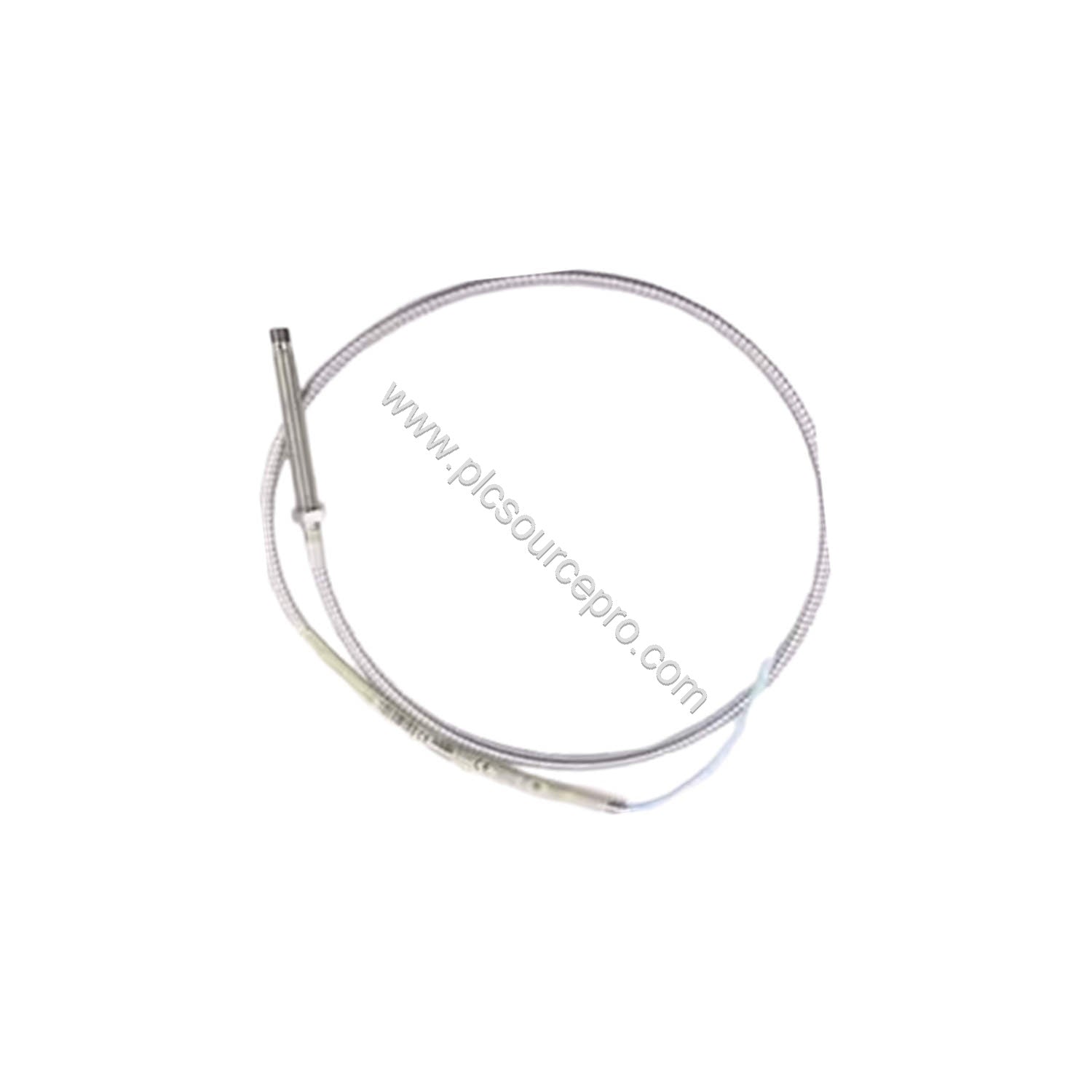

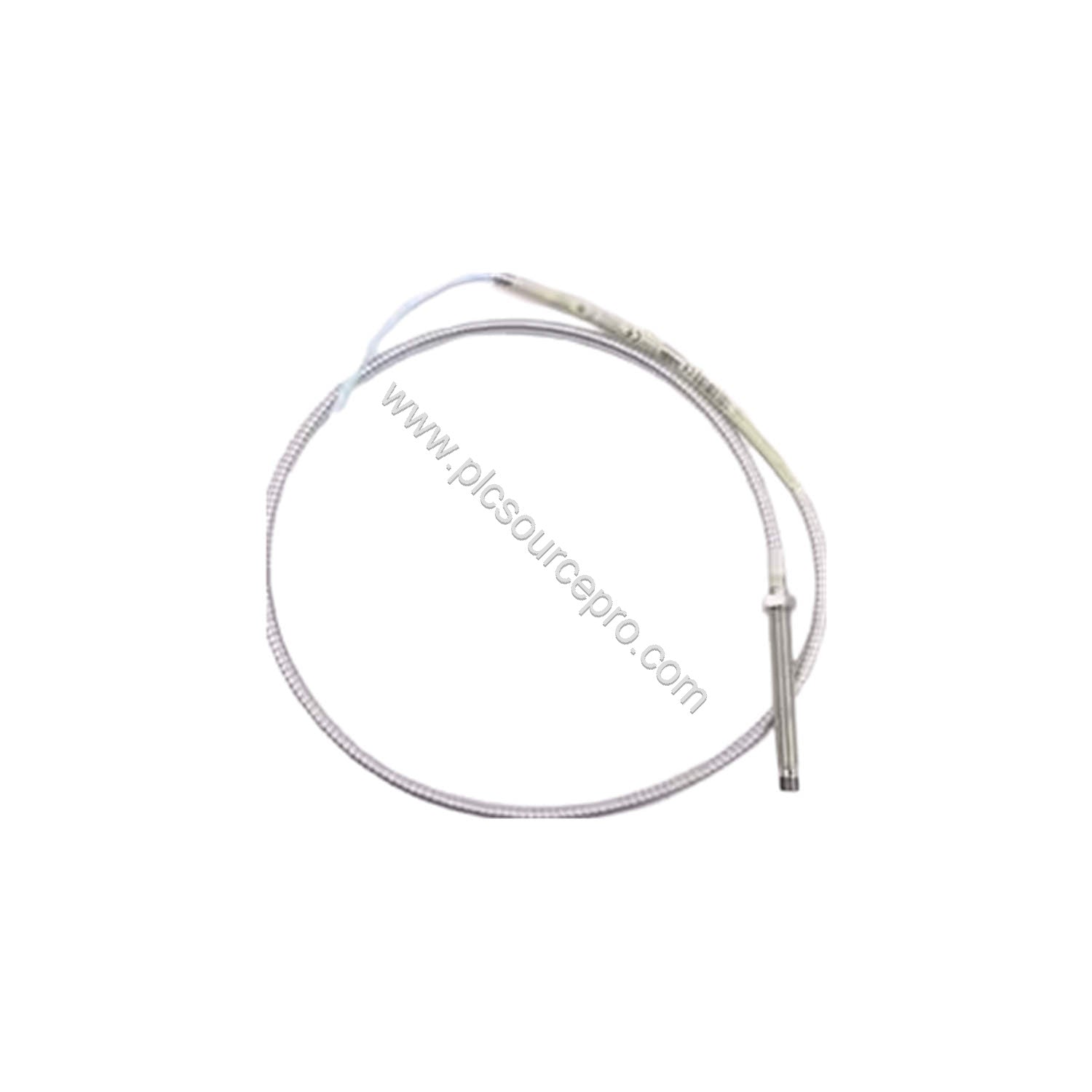

إن Bently Nevada 330172-00-20-05-02-CN هو مسبار تقاربي دقيق بحجم 5 مم مصمم لقياس الاهتزاز والموضع بدون تلامس في الآلات الدوارة. يُعد هذا المسبار جزءًا من سلسلة 3300، ويتميز بخيط 1/4-28 UNF ويتضمن درعًا لحماية الكابل الفائقة. صُنع في الولايات المتحدة الأمريكية، ويوفر أداءً ثابتًا في البيئات الصناعية الصعبة.
المواصفات الفنية
يسرد الجدول أدناه المعلمات الرئيسية المستمدة مباشرة من ورقة بيانات الشركة المصنعة لـ Bently Nevada 330172-00-20-05-02-CN.
| المعلمة |
القيمة |
| مصدر الطاقة |
-17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بحد أقصى 12 مللي أمبير |
| الحساسية |
أقل من 2 مللي فولت/فولت تغيير في جهد الإدخال |
| مقاومة الخرج |
50 أوم |
| مقاومة المسبار للتيار المستمر (طول 0.5 متر) |
7.45 أوم ± 0.50 |

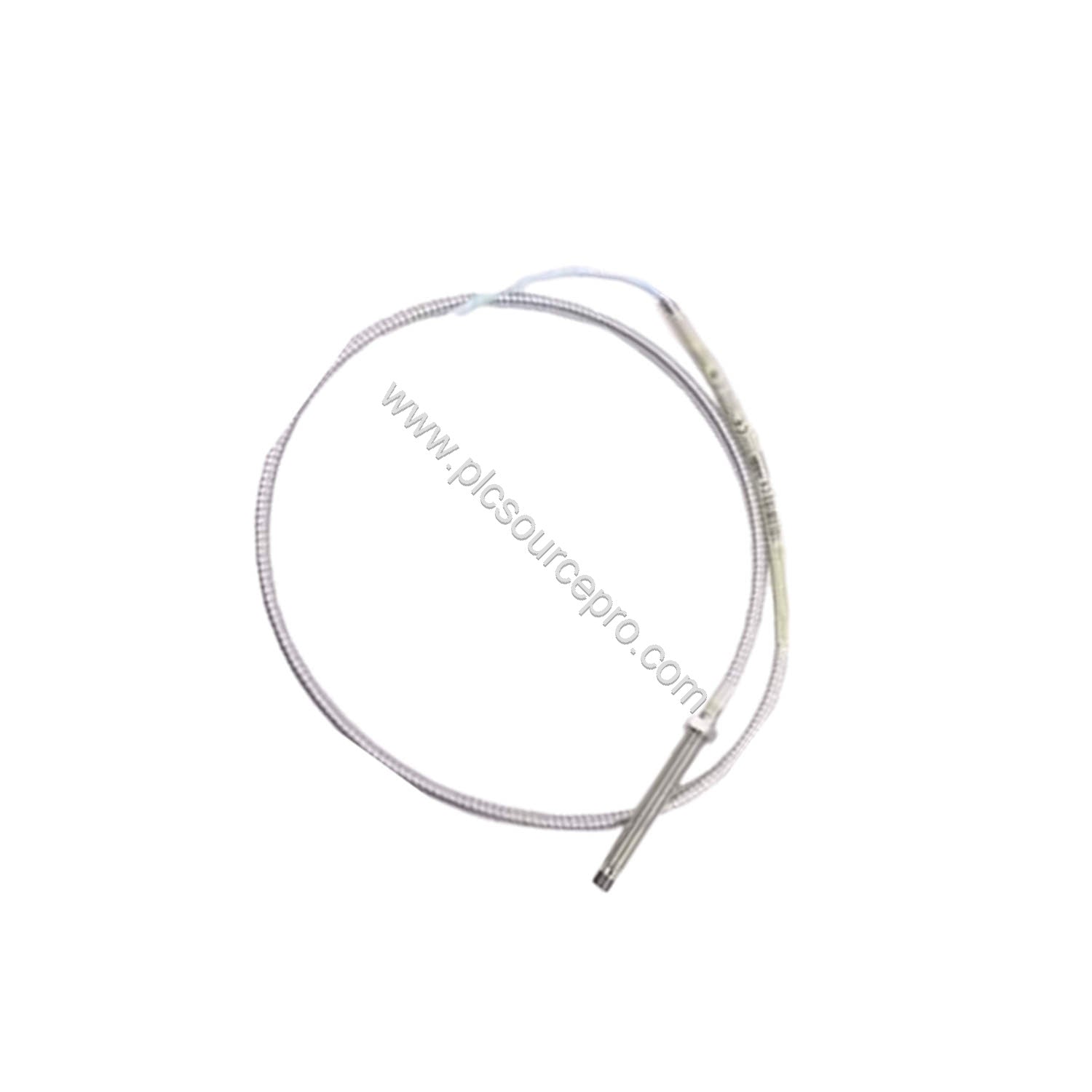

| مادة طرف المسبار |
كبريتيد البوليفينيلين (PPS) |
| مادة غلاف المسبار |
الفولاذ المقاوم للصدأ AISI 303 أو 304 |
| كابل المسبار |
75 أوم ثلاثي المحاور، معزول بـ FEP، بطول 0.5 متر |
| قوة الشد |
222 نيوتن (50 رطل قوة) من غلاف المسبار إلى الرصاص ومن الرصاص إلى موصلات التمديد |
| مادة الموصل |
نحاس مطلي بالذهب أو نحاس بريليوم |
| عزم دوران غلاف المسبار |
5.1 نيوتن متر موصى به، 7.3 نيوتن متر كحد أقصى |
| عزم الدوران من الموصل إلى الموصل |
0.565 نيوتن متر كحد أقصى |
| الحد الأدنى لنصف قطر انحناء الكابل |
25.4 مم (1.0 بوصة) |
| نطاق درجة حرارة المسبار |
-35 درجة مئوية إلى +177 درجة مئوية |
حالات استخدام التطبيقات ومنع وضع الفشل
في مراقبة الآلات الدوارة، تواجه مسابير التقارب أوضاع فشل شائعة مثل تلف الكابل وتآكل الطرف وتداخل المجال المغناطيسي. يعالج Bently Nevada 330172-00-20-05-02-CN هذه المشكلات بكابله المدرع وطرفه القوي المصنوع من PPS. على سبيل المثال، في مراقبة اهتزاز التوربينات البخارية، تمنع قوة الشد العالية للمسبار (222 نيوتن) كسر الرصاص تحت الاهتزاز. تضمن حساسية المسبار المنخفضة للمجالات المغناطيسية بتردد 60 هرتز (0.0014 ميل pp/جاوس عند فجوة 50 ميل) قراءات دقيقة حتى بالقرب من الآلات الكهربائية. لمنع الفشل المبكر لختم الضغط، تجنب تعريض المسبار لدرجة حرارة أقل من -34 درجة مئوية.
إرشادات التثبيت والإعداد
التركيب الصحيح أمر بالغ الأهمية للحصول على قياسات دقيقة. يستخدم Bently Nevada 330172-00-20-05-02-CN خيطًا 1/4-28 UNF بأقصى تداخل للخيط يبلغ 0.375 بوصة. عند الحفر والتسنين، استخدم مثقاب تسنين رقم 3 أو أكبر. طبق عزم دوران على غلاف المسبار يبلغ 5.1 نيوتن متر (45 بوصة·رطل)؛ ولا تتجاوز 7.3 نيوتن متر (65 بوصة·رطل). بالنسبة لموصل ClickLoc، أقصى عزم دوران من الموصل إلى الموصل هو 0.565 نيوتن متر (0.42 قدم·رطل). تأكد من أن نصف قطر انحناء الكابل لا يقل عن 25.4 مم لتجنب التلف الداخلي.
الصيانة والموثوقية
يوصى بإجراء فحص روتيني لطرف المسبار والكابل. يعمل المسبار بشكل موثوق به من -35 درجة مئوية إلى +177 درجة مئوية. للحفاظ على سلامة ختم الضغط، تجنب التشغيل تحت -34 درجة مئوية. تقاوم الموصلات المطلية بالذهب التآكل، ويوفر غلاف الفولاذ المقاوم للصدأ المتانة في البيئات القاسية. يمنع اتباع حدود عزم الدوران المحددة الإجهاد الميكانيكي.
دليل الاختيار ونصائح الشراء
عند اختيار بديل أو ترقية، تحقق من طول المسبار (0.5 متر كما هو مكون هنا) وتوافق الخيط. تشتمل هذه الوحدة على موصل ClickLoc محوري مصغر. لدمج النظام، تأكد من أن شاشتك تدعم إثارة -24 فولت تيار مستمر ومقاومة خرج 50 أوم. تقدم PLC Source PRO هذا الجهاز الأصلي Bently Nevada 330172-00-20-05-02-CN مع إمكانية التتبع الكامل. تحقق من مشتقات رقم الجزء لأطوال أو موصلات مختلفة.
