مقدمة المنتج

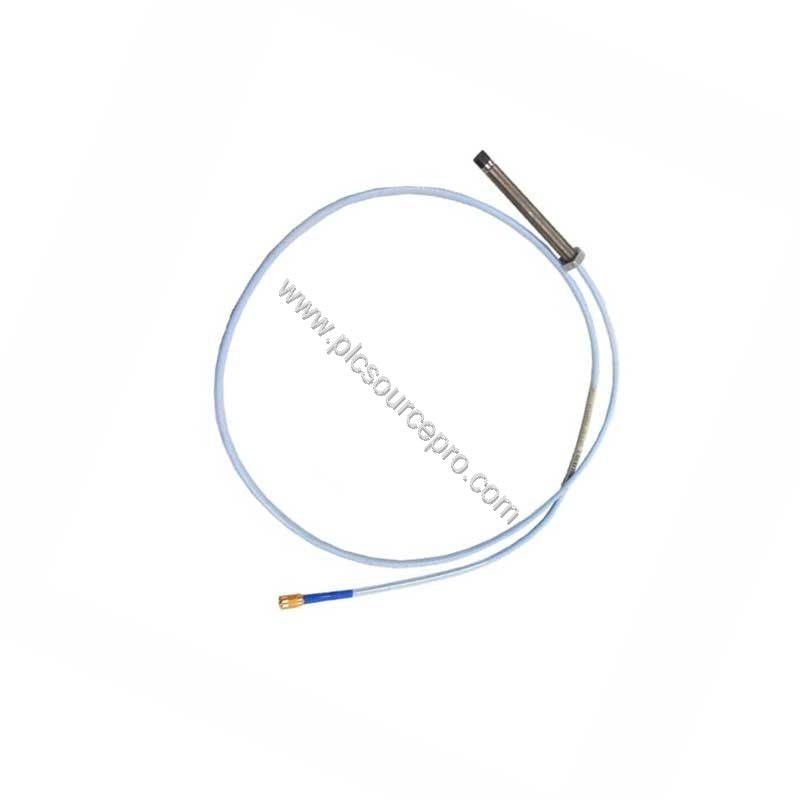

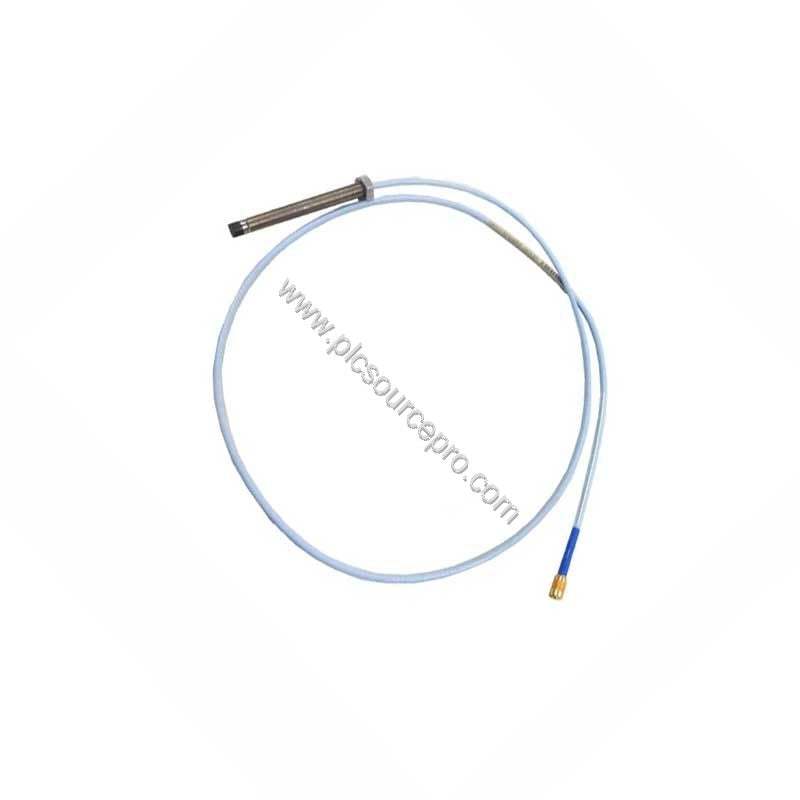

تم تصميم مسبار Bently Nevada 330141-08-90-12-00 3300 XL 8 مم المزود بدرع لمعالجة أنماط الفشل الشائعة في مراقبة الاهتزازات الصناعية: سحب الكابل، وتسرب الزيت، وسوء الاستخدام المادي. كجزء من سلسلة 3300 XL، يشتمل هذا المسبار على تقنيتي TipLoc و CableLoc الحاصلتين على براءة اختراع والتي توفر قوة سحب تبلغ 330 نيوتن (75 رطلاً) ورابطًا قويًا بين الطرف والجسم. يمنع خيار كابل FluidLoc التسرب السائل، مما يضمن السلامة على المدى الطويل في الآلات المزودة بالتشحيم. بطول إجمالي للحافظة يبلغ 0.8 بوصة وطول كابل إجمالي يبلغ 9.0 أمتار (29.5 قدمًا)، تم تصميم 330141-08-90-12-00 للتشغيل الموثوق به في بيئات الصناعة الأكثر تطلبًا.
المواصفات الفنية
يقدم Bently Nevada 330141-08-90-12-00 معلمات أداء دقيقة مستمدة من تصميمه الدقيق. تشمل المواصفات الرئيسية ما يلي:
-
عامل القياس التدريجي (ISF): بالنسبة لنظام 9.0 متر، يبلغ عامل القياس التدريجي 7.87 فولت/مم (200 ملي فولت/ميل) ± 6.5% بما في ذلك خطأ التبادلية، ويتم قياسه بزيادات 0.25 مم على مدى خطي يبلغ 80 ميلًا من 0 درجة مئوية إلى +45 درجة مئوية (+32 درجة فهرنهايت إلى +113 درجة فهرنهايت).
-
الانحراف عن أفضل خط مستقيم مناسب (DSL): أقل من ±0.038 مم (±1.5 ميل) مع مكونات عند 0 درجة مئوية إلى +45 درجة مئوية (+32 درجة فهرنهايت إلى +113 درجة فهرنهايت) لنظام 9 أمتار القياسي.
-
مقاومة تيار مستمر الاسمية للمسبار (RPROBE): 9.87 ± 0.50 أوم لطول 9.0 متر.
-
نطاق درجة الحرارة: يعمل المسبار القياسي من -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت)؛ يغطي مسبار نطاق درجة الحرارة الممتد (ETR) من -52 درجة مئوية إلى +218 درجة مئوية (-62 درجة فهرنهايت إلى +425 درجة فهرنهايت) للطرف ومن -51 درجة مئوية إلى +260 درجة مئوية (-60 درجة فهرنهايت إلى +500 درجة فهرنهايت) للكابل والموصل.
-
ختم ضغط المسبار: حلقة O-ring من Viton® مصممة للضغط التفاضلي؛ لم يتم اختبارها للضغط قبل الشحن.
-
الرطوبة النسبية: أقل من 3% تغيير في عامل القياس المتوسط (ASF) عند اختباره في رطوبة بنسبة 93% وفقًا لمعيار IEC 68-2-3 لمدة تصل إلى 56 يومًا.
إرشادات التثبيت والإعداد
لتحقيق أقصى قدر من فوائد منع الأعطال في Bently Nevada 330141-08-90-12-00، يعد التثبيت الصحيح أمرًا بالغ الأهمية. قم بتركيب المسبار في تجويف مستقيم مع وجود خلوص للكابل المدرع. يضمن موصل ClickLoc المحوري المصغر توصيلًا كهربائيًا آمنًا بدون أدوات. عند توجيه كابل FluidLoc، تجنب الانحناءات الحادة التي قد تؤثر على الختم السائل. تأكد من أن طرف المسبار مثبت بالكامل على السطح المستهدف ومغلق بالصمولة المدمجة. للحصول على أفضل خطية، يجب ضبط الفجوة ضمن نطاق 80 ميلًا. لا تعرض المسبار لدرجات حرارة أقل من -34 درجة مئوية (-30 درجة فهرنهايت) لمنع فشل ختم الضغط.
الصيانة والموثوقية
تم تصميم 330141-08-90-12-00 لعمر خدمة طويل بأقل قدر من الصيانة. يقاوم طرف المسبار PPS وحافظة الفولاذ المقاوم للصدأ 303/304 التآكل والتآكل المادي. افحص الكابل بانتظام بحثًا عن التواءات أو تآكل، خاصة بالقرب من الموصل ونقطة دخول الآلة. تحقق من ختم حلقة O-ring من Viton إذا تمت إزالة المسبار؛ استبدله إذا كان تالفًا. في البيئات ذات الرطوبة العالية (تصل إلى 93% رطوبة نسبية)، يحافظ المسبار على ASF في حدود 3% لأكثر من 56 يومًا. لتطبيقات درجات الحرارة الممتدة (إصدار ETR)، تأكد من أن موصل الكابل لا يتجاوز +260 درجة مئوية. تعتمد فترات الاستبدال المخطط لها على ظروف التشغيل، ولكن التصميم القوي يتجاوز عادةً خمس سنوات في الاستخدام المعتدل.
دليل الاختيار ونصائح الشراء
عند اختيار Bently Nevada 330141-08-90-12-00، تحقق من التوافق مع نظام المراقبة الخاص بك: فهو يستخدم موصل ClickLoc محوري مصغر وكابل FluidLoc. تأكد من أن الطول الكلي (9.0 أمتار) يلبي أبعاد جهازك. يشير خيار موافقة الوكالة (00) إلى النموذج القياسي غير المعتمد. للحصول على الأسعار والتوافر، ثق بـ PLC Source PRO كشريك موثوق به. يضمن مخزوننا شحنًا سريعًا لقطع غيار Bently Nevada الأصلية، مدعومًا بالخبرة في قطع غيار الأتمتة الصناعية.
