نظرة عامة على المنتج

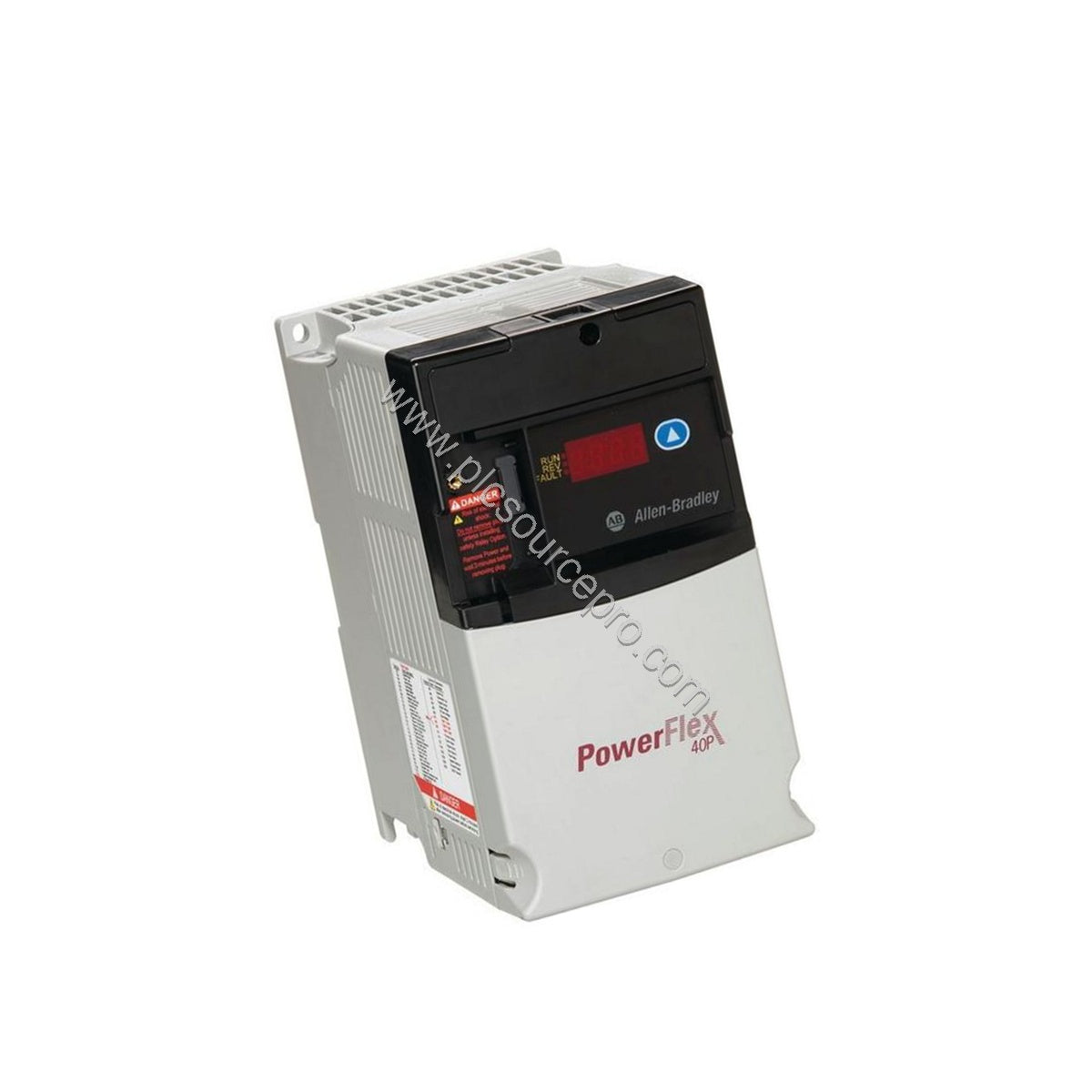

يعد Allen-Bradley 22D-D6P0N104 عبارة عن محرك تيار متردد PowerFlex 40P قابل للتردد مصمم خصيصًا لتطبيقات المراوح والمضخات. بفضل نطاق جهد الإدخال الذي يتراوح من 380-480 فولت تيار متردد، 3 مراحل، وتصنيف طاقة خرج يبلغ 2.2 كيلوواط (3.0 حصان) عند تيار مستمر يبلغ 6.0 أمبير، يوفر هذا المحرك تحكمًا موثوقًا في السرعة للعمليات الصناعية. جزء من عائلة Rockwell Automation، يجمع 22D-D6P0N104 بين PWM الجيبي وطرق التحكم في الجهد/الهرتز والتحكم المتجه بدون مستشعر لتحقيق أقصى قدر من كفاءة الطاقة وأداء المحرك.
المواصفات الفنية
| المعلمة |
القيمة |
| جهد الإدخال |
380-480VAC، 3 أطوار |
| تيار الإدخال |
7.5 أمبير |
| جهد الإخراج |
0-460VAC، 3 أطوار |
| طاقة الإخراج |
2.2 كيلوواط (3.0 حصان) |
| شدة التيار |
6.0 أمبير |
| طريقة التحكم |
PWM جيبي؛ فولت/هرتز؛ التحكم المتجه بدون مستشعر (SVC) |
| تكوين الإدخال/الإخراج |
7 مداخل منفصلة (مصدر/مغسلة)؛ مخرجان بصريان؛ جهة اتصال من النوع C واحدة؛ مدخل تناظري واحد (0-10 فولت تيار مستمر/0-20 مللي أمبير)؛ مخرج تناظري واحد (0-10 فولت تيار مستمر/0-20 مللي أمبير) |
| التثبيت |
تثبيت على لوحة |
| تصنيف الغلاف |
IP20 / NEMA UL نوع مفتوح |
| الاتصال المدمج |
RS485 |
| البروتوكولات الاختيارية |
BacNet، LonWorks، Profibus، Ethernet، DeviceNet، ControlNet |
| حجم الإطار |
B |
| المرشح |
لا يوجد مرشح متوافق مع CE |
تطبيقات الصناعة
يتفوق Allen-Bradley 22D-D6P0N104 في التحكم بالمراوح والمضخات ضمن صناعة المشروبات والتخمير، والألياف والمنسوجات، وتصنيع السيارات، ومناولة المواد. في معالجة المشروبات، يحافظ المحرك على معدلات تدفق دقيقة للمضخات، مما يقلل استهلاك الطاقة بنسبة تصل إلى 30% مقارنةً بالطرق التقليدية للخنق. بالنسبة لآلات غزل ألياف النسيج، يضمن التحكم المتجه بدون مستشعر شدًا ثابتًا، مما يقلل من الكسر ووقت التوقف. تستفيد خطوط تجميع السيارات من قدرة المحرك على تنظيم سرعات الناقلات بسلاسة، مما يطيل عمر المعدات.
التوافق والتكامل
يتكامل هذا المحرك بسلاسة مع شبكات الأتمتة الحالية عبر منفذ RS485 المدمج. تدعم وحدات الاتصال الاختيارية BacNet، LonWorks، Profibus، Ethernet، DeviceNet، و ControlNet، مما يسمح لـ Allen-Bradley 22D-D6P0N104 بالاتصال بوحدات التحكم المنطقية القابلة للبرمجة (PLCs)، وأنظمة SCADA، وأنظمة إدارة المباني. تتيح نقاط الإدخال/الإخراج السبعة المنفصلة التوصيل المباشر بالمستشعرات والمشغلات، بينما تتعامل القنوات التناظرية مع التغذية الراجعة للتحكم ذي الحلقة المغلقة.
إرشادات التركيب والإعداد
يُركّب 22D-D6P0N104 مباشرة على لوحة باستخدام تصميم الإطار B، ولا يتطلب سوى مساحة غلاف من نوع IP20/NEMA مفتوح. تأكد من أن مصدر الطاقة المدخل يطابق الإمداد المحدد 380-480VAC ثلاثي الأطوار. قم بتوصيل أسلاك المحرك بأطراف الإخراج وقم بتوصيل إشارات التحكم وفقًا لمخططات الإدخال/الإخراج المرفقة. للتشغيل عن بُعد، قم بتوصيل المداخل والمخارج المنفصلة بأسلاك صلبة؛ يتم الإعداد المحلي عبر وحدة الواجهة البشرية المدمجة (HIM).
دليل الاختيار ونصائح الشراء
قبل الشراء، تحقق مما إذا كان تطبيقك يتطلب محركًا بقوة 2.2 كيلوواط (3 حصان) مع خرج 6.0 أمبير وجهد إدخال 380-480 فولت تيار متردد. يعتبر Allen-Bradley 22D-D6P0N104 مثاليًا لأنظمة المراوح والمضخات ذات السرعة المتغيرة حيث تعتبر توفير الطاقة وتقليل التآكل من الأولويات. توفر PLC Source PRO هذه الوحدة الأصلية والمختومة من المصنع مع التوثيق الكامل. للحصول على المساعدة في مطابقة المحرك بشبكة التحكم أو المحرك الخاص بك، اتصل بفريقنا الفني.
