مقدمة المنتج

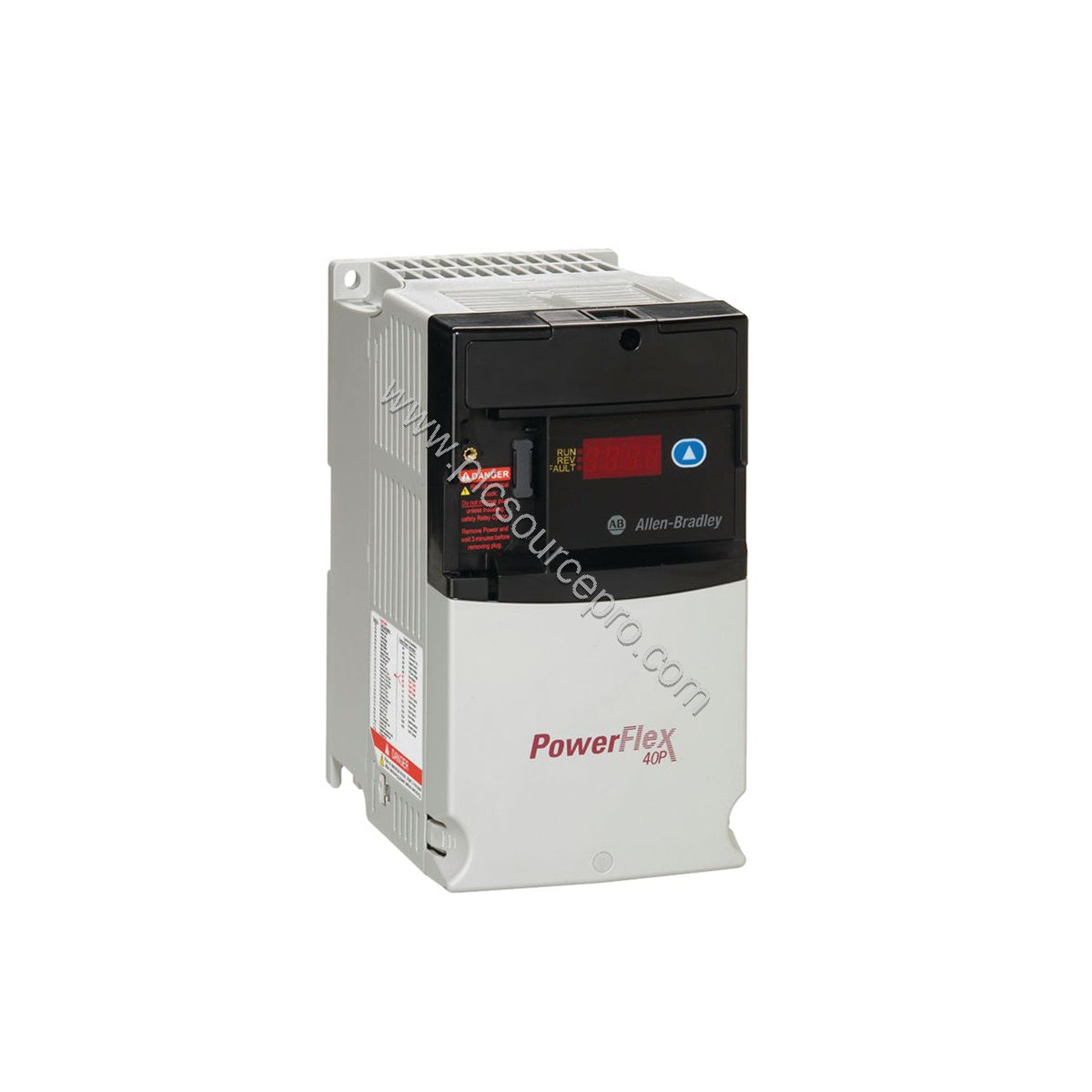

إن محرك التردد القابل للتعديل Allen-Bradley 22D-B024F104 هو جزء من سلسلة PowerFlex 40P. يوفر تحكمًا دقيقًا في السرعة والعزم للمحركات المتوافقة في أنظمة التحكم المنطقي القابلة للبرمجة. تم تصميم هذا المحرك للتطبيقات الصناعية الصعبة حيث تعد الموثوقية والأداء أمرًا بالغ الأهمية. بفضل تصميمه المتين وخوارزميات التحكم المتقدمة، يساعد 22D-B024F104 على تقليل استهلاك الطاقة وتقليل وقت التوقف عن العمل، مما يوفر عائدًا قويًا على الاستثمار لبنيتك التحتية للأتمتة.
المواصفات الفنية
| المعلمة |
القيمة |
| المُصنع |
Rockwell Automation |
| العلامة التجارية |
Allen-Bradley |
| رقم القطعة / رقم الكتالوج |
22D-B024F104 |
| خط الإنتاج |
PowerFlex 40P |
| شدة التيار |
24.0 أمبير |
| الطور |
ثلاثي الأطوار |
| الغلاف |
نوع NEMA مفتوح - مثبت بالشفة (IP20) |
| جهد الإدخال |
240 فولت تيار متردد |
| قوة حصانية |
7.5 حصان |
| المرشح |
لا يوجد مرشح متوافق مع CE |
| النوع |
قياسي |
| حجم الإطار |
C |
| العرض |
300 مم (11.81 بوصة) |
| الارتفاع |
325 مم (12.80 بوصة) |
| العمق |
244 مم (9.61 بوصة) |
| الوزن |
1.0 كجم (2.2 رطل) |
التطبيقات الصناعية
يتفوق محرك Allen-Bradley 22D-B024F104 في معالجة المواد وأنظمة النقل والتحكم في المضخات. على سبيل المثال، في خط التعبئة والتغليف، يوفر تسارعًا وتباطؤًا سلسًا، مما يقلل من الضغط الميكانيكي ويحسن جودة المنتج. يوفر التحكم المتجه بدون مستشعر و PWM الجيبي عزم دوران عاليًا عند السرعات المنخفضة، مما يجعله مثاليًا لعمليات الخلط والبثق. باختيار 22D-B024F104، يستفيد المشغلون من فواتير طاقة أقل وعمر أطول للمعدات.
إرشادات التركيب والإعداد

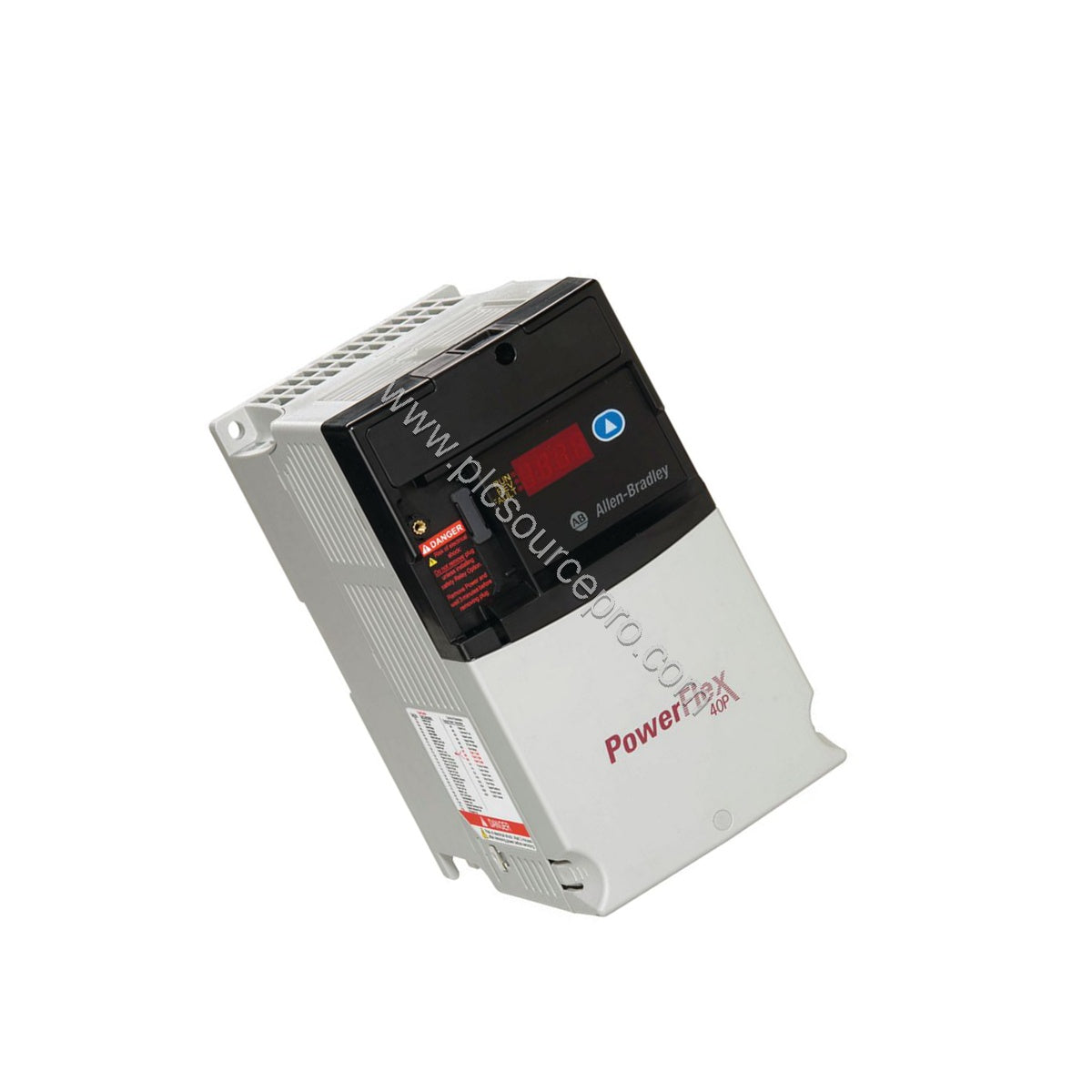

قم بتركيب محرك Allen-Bradley 22D-B024F104 باستخدام الحامل الشفوي القياسي داخل غلاف مصنف IP20 للحماية من الغبار والتلامس العرضي. تأكد من التهوية الكافية حول المحرك؛ يجب أن تظل درجة الحرارة المحيطة بين -10 درجة مئوية و 50 درجة مئوية (14 درجة فهرنهايت إلى 122 درجة فهرنهايت). قم بتوصيل طاقة ثلاثية الأطوار عند 240 فولت تيار متردد بأطراف الإدخال، واتبع مخطط الأسلاك المقدم في دليل المنتج. يدعم المحرك تردد إخراج قابل للبرمجة من 0 إلى 500 هرتز. بعد التثبيت، تحقق من جميع التوصيلات قبل توصيل الطاقة.
الصيانة والموثوقية
تم تصميم 22D-B024F104 بعمر خدمة طويل وبأقل قدر من الصيانة. افحص زعانف التبريد والمروحة بانتظام بحثًا عن تراكم الغبار. يتحمل المحرك صدمة تصل إلى 15 جيجا بيك لمدة 11 مللي ثانية واهتزاز 1 جيجا بيك من 5 إلى 2000 هرتز. قم بتخزين الوحدة في بيئة غير قابلة للتآكل ومنخفضة الرطوبة (0-95٪ رطوبة نسبية غير متكثفة). تساهم هذه الخصائص في تكلفة إجمالية منخفضة للملكية وموثوقية تشغيلية عالية.
دليل الاختيار ونصائح الشراء
قبل شراء Allen-Bradley 22D-B024F104، تأكد من أن تقديرات الجهد والتيار للمحرك تتطابق مع خرج المحرك. تم تصنيف المحرك لـ 24.0 أمبير و 7.5 حصان عند 240 فولت تيار متردد ثلاثي الأطوار. إذا كنت بحاجة إلى ترشيح EMC متوافق مع CE، ففكر في النماذج ذات المرشحات المدمجة. هذه الوحدة من النوع القياسي مع شاشة عرض / إعادة ضبط خطأ HMI. للحصول على ملحقات أو قطع غيار إضافية، قم بزيارة PLC Source PRO (www.plcsourcepro.com) للحصول على تسليم سريع وقطع غيار Allen-Bradley الأصلية.
