مقدمة المنتج: محرك تيار متردد Allen-Bradley 22D-B012F104
عندما تكون حماية المحرك والتحكم الموثوق به في السرعة أمرًا بالغ الأهمية، فإن محرك التيار المتردد PowerFlex 40P من Allen-Bradley 22D-B012F104 يقدم أداءً قويًا. تم تصميم هذا المحرك للمحركات الحثية ثلاثية الأطوار حتى 3 أحصنة، ويعمل على مدخل تيار متردد 208-240 فولت ويوفر 12 أمبيرًا مستمرًا. تحمي حماية الحمل الزائد الإلكترونية المدمجة للمحرك كلاً من المحرك ومحرك الأقراص، مما يطيل عمر الخدمة ويقلل من وقت التوقف غير المخطط له.
جزء من سلسلة PowerFlex 40P من Rockwell Automation، يتميز Allen-Bradley 22D-B012F104 بطرق التحكم في Sinusoidal PWM، والفولت لكل هرتز، والمتجه بدون مستشعر. يتضمن المحرك تحكم PID ووظيفة الضبط التلقائي للتكيف مع خصائص المحركات المختلفة، مما يجعل التشغيل مباشرًا.
تحليل المواصفات الفنية: Allen-Bradley 22D-B012F104
تتضمن معايير الأداء الرئيسية لـ 22D-B012F104 ما يلي:
-
طاقة الإدخال: 240 فولت تيار متردد (نطاق 208-240 فولت تيار متردد)، ثلاثي الأطوار
-
تيار الخرج: 12.0 أمبير مستمر
-
تصنيف القدرة بالحصان: 3 حصان (2.2 كيلو واط)
-
الغلاف: NEMA مفتوح - تركيب شفة (IP20)
-
حجم الإطار: B
-
الفلتر: لا يوجد فلتر متوافق مع CE (الوحدة القياسية)
-
ميزات الحماية: حماية إلكترونية من الحمل الزائد للمحرك، وحماية من الأعطال الأرضية، وحماية من الجهد الزائد 6 كيلو فولت
التطبيقات الصناعية: حيث يتفوق 22D-B012F104
يعد Allen-Bradley 22D-B012F104 مثاليًا لمهام الأتمتة الصناعية التي تتطلب تحكمًا دقيقًا في السرعة وحماية المحرك. تتضمن حالات الاستخدام النموذجية ما يلي:
-
أنظمة النقل: يضمن التحكم في PID سرعة حزام ثابتة تحت أحمال متفاوتة، بينما تحمي الحماية من الجهد الزائد من ارتفاعات الطاقة.
-
محركات المضخات والمراوح: يوفر التحكم في المتجه بدون مستشعر عزم دوران عاليًا عند البدء وتشغيلًا موفرًا للطاقة عبر نطاق السرعة.
-
آلات التعبئة والتغليف: يتيح حجم الإطار B المدمج (125 × 204 × 113 مم) التكامل السهل في لوحات التحكم الضيقة.
إرشادات التثبيت والإعداد لـ 22D-B012F104

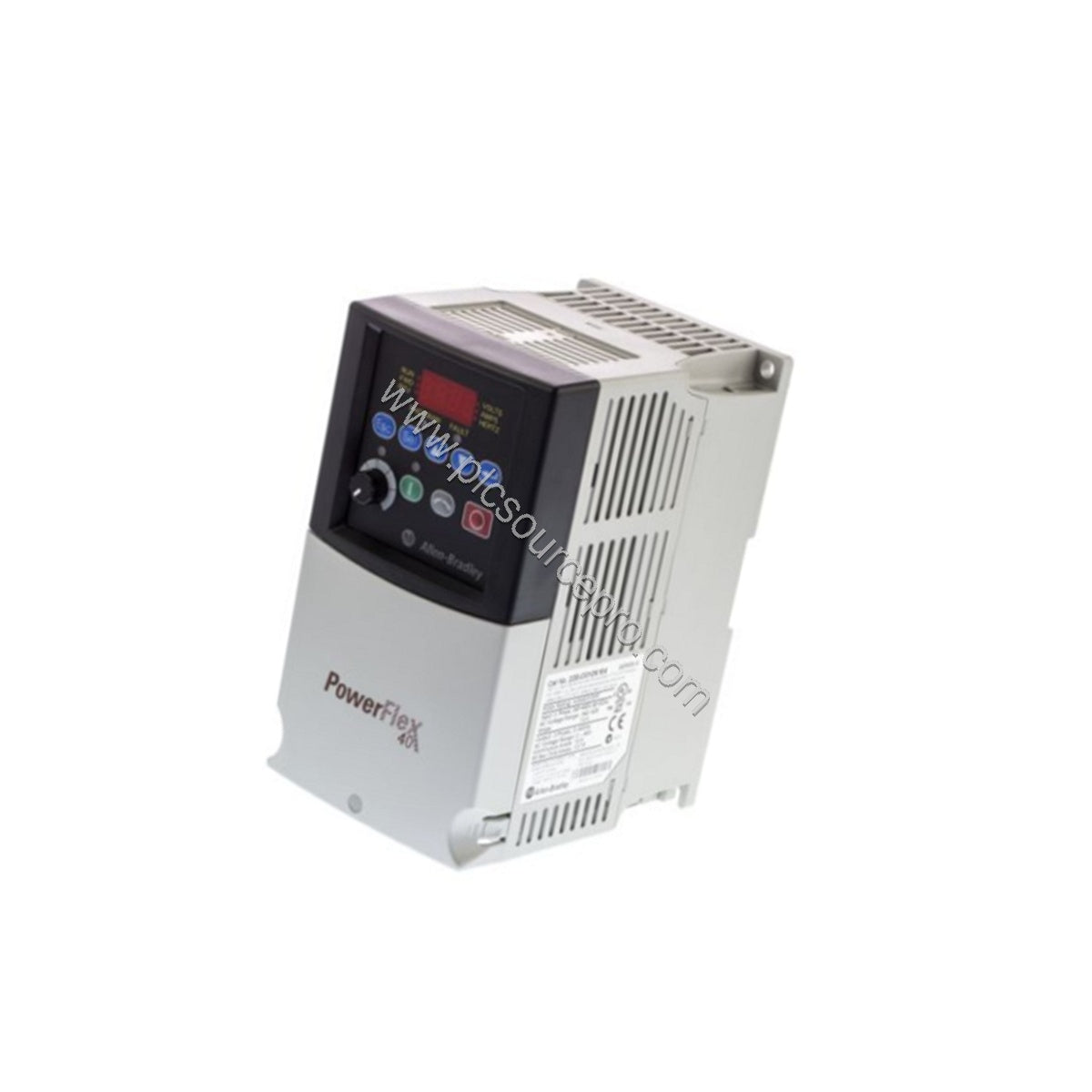

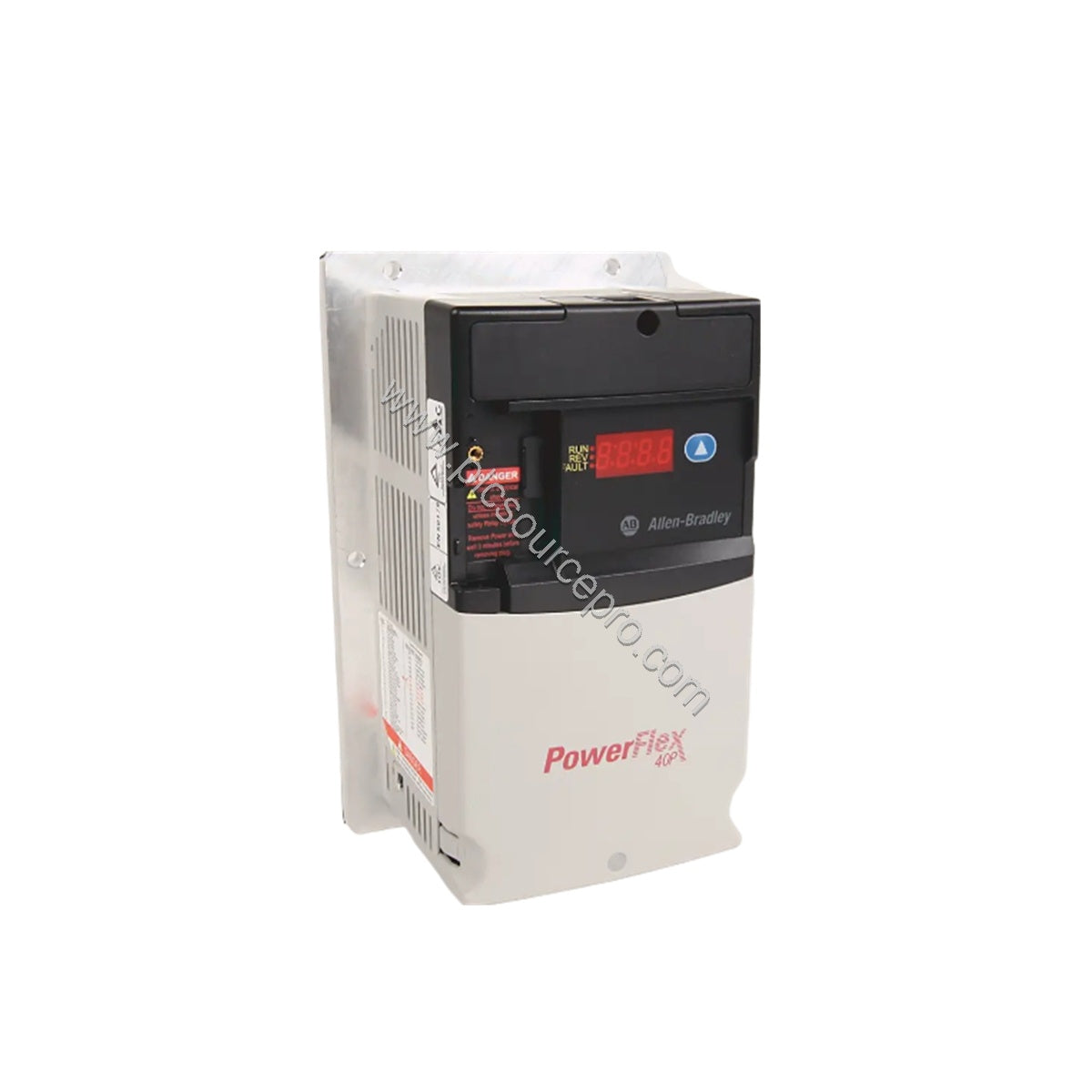

يتطلب Allen-Bradley 22D-B012F104 تركيبًا بفلنجه وفقًا لمعايير NEMA Type Open (IP20). تأكد من التهوية الكافية: يجب أن تظل درجة الحرارة المحيطة بين –10 درجة مئوية و 50 درجة مئوية (14 درجة فهرنهايت إلى 122 درجة فهرنهايت). استخدم إعدادات الحمل الزائد المناسبة للمحرك عبر شاشة LCD المكونة من أربعة أرقام وزر إعادة الضبط. توفر مؤشرات LED الثلاثة للمحرك (التشغيل، الخطأ، العكس) ردود فعل فورية عن الحالة أثناء التشغيل.
الصيانة والموثوقية: مصمم ليدوم طويلاً
مع الحماية الإلكترونية من الحمل الزائد للمحرك واكتشاف الأعطال الأرضية المدمج، يقلل Allen-Bradley 22D-B012F104 من تآكل ملفات المحرك ويمنع الأعطال المكلفة. تحمي الحماية من الجهد الزائد 6 كيلو فولت المكونات الداخلية من ارتفاعات الجهد الشائعة في البيئات الصناعية. يوصى بالفحص الدوري لختم الشفة ومسار هواء التبريد. يحمي تصنيف IP20 للمحرك من الأجسام الصلبة الأكبر من 12 مم، مما يجعله مناسبًا للأماكن الداخلية النظيفة والجافة.
دليل الاختيار ونصائح الشراء
عند اختيار 22D-B012F104، تحقق من أن التيار الكهربائي الكامل للمحرك لا يتجاوز 12 أمبير وأن جهد الإمداد يتوافق مع 208-240 فولت تيار متردد ثلاثي الأطوار. للتطبيقات التي تتطلب الامتثال لمعايير CE، ضع في اعتبارك البديل المجهز بفلتر. للحصول على مصادر موثوقة، تقدم PLC Source PRO (ubest101) محركات Allen-Bradley 22D-B012F104 الأصلية مع شحن سريع وتعبئة محكمة الإغلاق من المصنع. تأكد من اتجاه التركيب (شفة) وتحقق من أن درجة الحرارة المحيطة تظل ضمن النطاق المحدد.
