نظرة عامة على المنتج

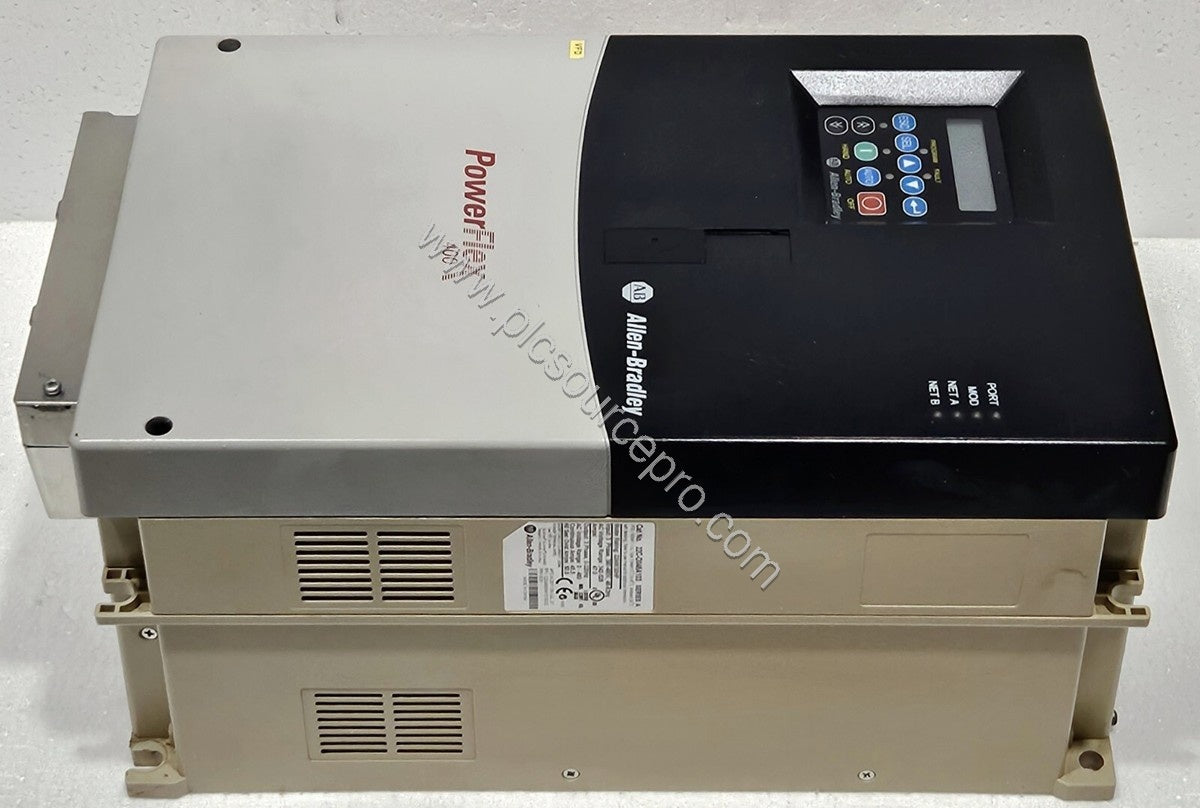

عندما لا يلبي محرك المروحة أو المضخة الحالي متطلبات الكفاءة، يوفر محرك التيار المتردد المتغير التردد Allen-Bradley 22C-D260A103 PowerFlex 400 مسار ترقية موثوقًا به. تم تصميم هذا المحرك خصيصًا لتطبيقات المراوح والمضخات، ويوفر قدرة خرج تبلغ 200 حصان (132.0 كيلوواط) و 260 أمبير من التيار. بفضل جهد الإدخال الذي يتراوح من 380-480 فولت تيار متردد ثلاثي الأطوار، يوفر 22C-D260A103 ميزات تحكم متقدمة مثل الفولت لكل هرتز (V/Hz) و Sinusoidal PWM، مما يجعله بديلاً مثاليًا للمحركات القديمة في أنظمة التدفئة والتهوية وتكييف الهواء وإدارة المباني وأنظمة المياه/الصرف الصحي.
المواصفات الفنية الرئيسية
| المعلمة |
القيمة |
| رقم الجزء |
22C-D260A103 |
| العلامة التجارية |
Allen-Bradley (Rockwell Automation) |
| جهد الإدخال |
380-480VAC، 3 أطوار |
| جهد الخرج |
0-480VAC |
| تيار الخرج |
260 أمبير |
| طاقة الخرج |
132.0 كيلوواط / 200.0 حصان |
| طرق التحكم |
فولت لكل هرتز، Sinusoidal PWM |
| تصنيف العلبة |
IP30 / NEMA UL Type 1 (مثبت على لوحة) |
| الاتصال المدمج |
RS485 |
| البروتوكولات الاختيارية |
Dual Ethernet/IP، DeviceNet، ProfiBus DP |
| PID الداخلي |
مدعوم |
| الإدخال/الإخراج |
7 مدخلات منفصلة، 3 مخرجات منفصلة، 1 مدخل تناظري، 2 مخرجات تناظرية |
تطبيقات الصناعة
يتفوق Allen-Bradley 22C-D260A103 في التحكم في المراوح والمضخات عبر صناعات متعددة. في أنظمة التدفئة والتهوية وتكييف الهواء، يدير المراوح والمضخات الطاردة المركزية الكبيرة، مما يضمن تدفق الهواء أو الماء بدقة مع تقليل استهلاك الطاقة. في معالجة المياه والصرف الصحي، يتحكم المحرك في محطات المضخات الغاطسة ومضخات التعزيز باستخدام حلقة PID المدمجة والتحكم في المحرك المساعد لعملية التشغيل/الإيقاف المتقطع. توزع ميزة AutoSwap وقت التشغيل بالتساوي بين ما يصل إلى أربعة محركات، مما يطيل عمر المعدات. من خلال الترقية من مشغلات السرعة الثابتة القديمة إلى 22C-D260A103، تحقق المنشآت وفورات كبيرة في الطاقة وتكاليف صيانة أقل.
التركيب والإعداد
22C-D260A103 هو وحدة مثبتة على لوحة مع غلاف IP30، NEMA UL Type 1. يتطلب مصدر تيار متردد ثلاثي الأطوار بجهد 380-480 فولت ويجب تركيبه في مكان تتراوح درجة الحرارة المحيطة فيه بين -10 درجة مئوية و 45 درجة مئوية. يتضمن المحرك وحدة واجهة بشرية (HIM) مدمجة للبرمجة المحلية. للأسلاك، اتبع الممارسات القياسية لمحركات التيار المتردد: استخدم كابلات محمية لإشارات التحكم وموصلات بالحجم المناسب لخرج 260 أمبير. يبسط منفذ RS485 التكامل مع أنظمة إدارة المباني. قم بتركيب المحرك على سطح مستوٍ وغير قابل للاشتعال مع مساحة كافية للتبريد - الوحدة تحتوي على مروحة داخلية وتبدد الحرارة بفعالية.
التوافق والتكامل
يتصل محرك PowerFlex 400 هذا عبر RS485 المدمج ويدعم وحدات الاتصال الاختيارية لـ Dual Ethernet/IP أو DeviceNet أو ProfiBus DP. يتيح ذلك الاتصال السلس بوحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأنظمة SCADA وأنظمة التحكم الموزع (DCS) من علامات تجارية مثل Rockwell و Siemens أو Schneider Electric. يوفر المحرك أيضًا مدخلات/مخرجات منفصلة وتناظرية للتحكم المباشر من وحدة تحكم المبنى أو منظمات الحرارة. عند ترقية الأنظمة الحالية، يمكن لـ 22C-D260A103 غالبًا أن يحل محل محركات Allen-Bradley القديمة ذات القدرة الحصانية المماثلة دون إعادة توصيل رئيسية.
دليل الاختيار
عند اختيار 22C-D260A103، تأكد من أن محركك يتطابق مع تصنيفات الإخراج: 200 حصان (132.0 كيلوواط) عند 480 فولت تيار متردد. تأكد من أن نوع الغلاف يناسب بيئتك - IP30 مخصص للمناطق الداخلية النظيفة. للتطبيقات التي تتطلب ترشيح EMC، لاحظ أن هذا الطراز لا يحتوي على مرشح داخلي وقد يحتاج إلى حل خارجي. اشترِ من مورد موثوق به مثل PLC Source PRO (متاح على www.plcsourcepro.com) لضمان الأجزاء الأصلية والدعم الموثوق به. قم دائمًا بمقارنة أبعاد محركك الحالي ونمط التركيب لضمان ملاءمة مادية سلسة.
