مقدمة عن المنتج

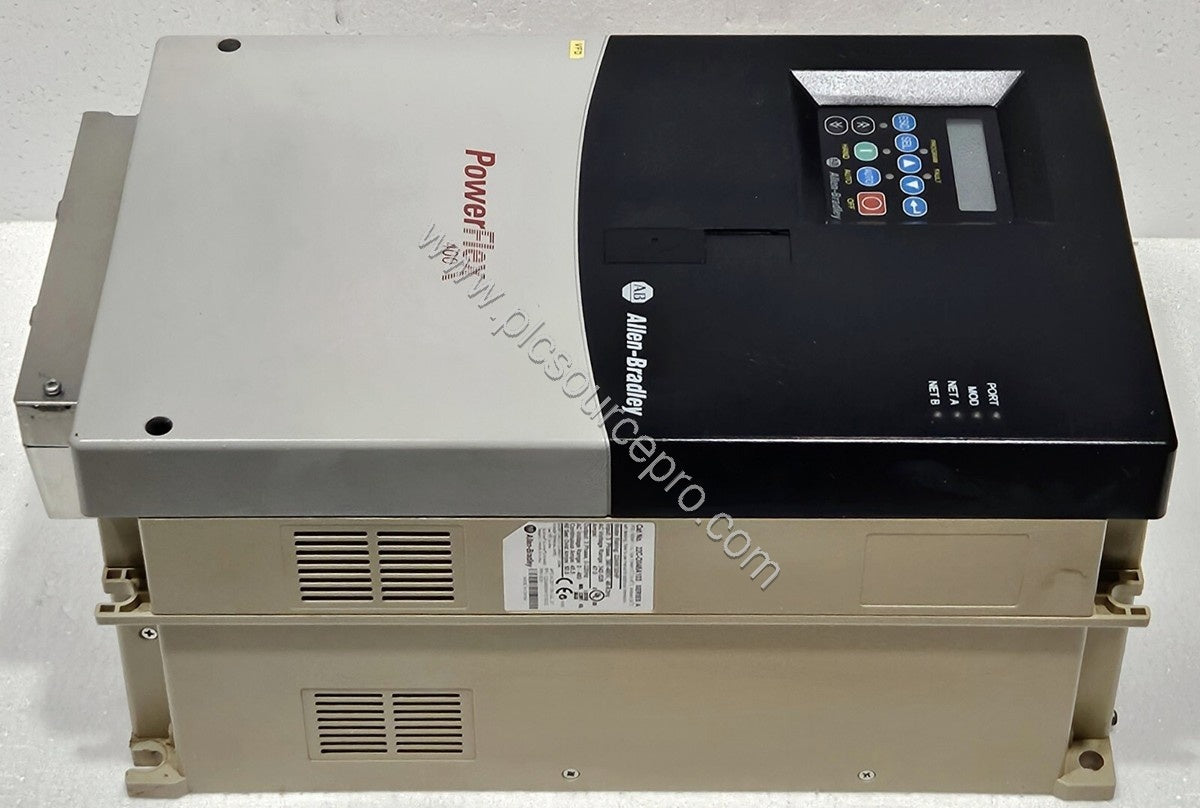

عندما تواجه أنظمة المراوح والمضخات انخفاضات في الجهد، أو توافقيات، أو حمولات زائدة، فإن محرك التردد القابل للتعديل PowerFlex 400 من Allen-Bradley 22C-D030H103 يوفر تحكمًا مستقرًا. تم تصميم محرك 22C-D030H103 هذا لتطبيقات التدفئة والتهوية وتكييف الهواء والتطبيقات الصناعية المتطلبة، ويوفر تنظيمًا فعالًا للسرعة وعزم الدوران مع حماية مدمجة من الأعطال.
كجزء من سلسلة PowerFlex 400 الموثوقة، يقبل Allen-Bradley 22C-D030H103 إدخال تيار متردد ثلاثي الأطوار بجهد 480 فولت ويوفر 20 حصانًا عند 30 أمبير. كفاءته البالغة 97.5% وعامل قدرة الإزاحة 0.98 يقللان من تكاليف الطاقة، بينما يضمن العاكس القائم على IGBT مع خانق ناقل تيار مستمر داخلي تشغيلًا موثوقًا.
التوافق والتكامل
يوفر Allen-Bradley 22C-D030H103 خيارات شبكات واسعة لتناسب أنظمة التحكم الجديدة أو القديمة. تدعم واجهة التسلسل القياسية المدمجة بروتوكولات Modbus RTU و Metasys N2. للتكامل على مستوى أعلى، يدعم 22C-D030H103 أيضًا شبكات BACnet و LonWorks و DeviceNet و EtherNet/IP و ControlNet و PROFIBUS DP. هذا يجعل 22C-D030H103 مناسبًا لأنظمة إدارة المباني (BMS)، و SCADA، وهياكل التحكم الموزعة.
التطبيقات الصناعية
تم تحسين 22C-D030H103 لأحمال عزم الدوران المتغيرة في تطبيقات المراوح والمضخات. في محطة معالجة المياه، يمكنه التحكم في مضخة طرد مركزي بقوة 20 حصانًا، مع الحفاظ على الضغط الثابت وتوفير الطاقة. في نظام التدفئة والتهوية وتكييف الهواء، ينظم 22C-D030H103 سرعة المروحة للحفاظ على تدفق الهواء، مما يقلل من الإجهاد الميكانيكي ويطيل عمر المعدات. تضمن ميزات الحماية للمحرك - رحلة جهد الناقل الزائد، ورحلة الجهد المنخفض، والقدرة على تجاوز انقطاع الطاقة لمدة 100 مللي ثانية، ورحلة الدائرة القصيرة، ورحلة خطأ الأرض - وقت التشغيل حتى في ظروف الطاقة القاسية.
إرشادات التركيب والإعداد
قم بتركيب Allen-Bradley 22C-D030H103 في حاوية نظيفة وجافة وخالية من الاهتزازات مع درجة حرارة محيطة تتراوح بين 0 درجة مئوية و 40 درجة مئوية. استخدم أسلاك طاقة ثلاثية الأطوار بجهد 480 فولت تيار متردد بسُمك مناسب لـ 30 أمبير. قم بتوصيل أسلاك المحرك بأطراف الإخراج واضبط مفاتيح DIP لنوع إدخال التحكم الخاص بك. ترشدك لوحة المفاتيح LCD المدمجة ذات الشاشتين 2 سطر × 16 حرفًا عبر معالجات بدء التشغيل بلغات متعددة. للتركيبات الحساسة لخطأ الأرض، تحقق من أن مستوى رحلة خطأ الأرض للمحرك يتوافق مع نظامك.
الصيانة والموثوقية
يتطلب 22C-D030H103 الحد الأدنى من الصيانة الدورية. افحص مراوح التبريد بشكل دوري ونظف الغبار من المشتتات الحرارية. يوفر تصميم IGBT للمحرك وخانق ناقل التيار المستمر الداخلي حصانة عالية ضد عابرات الخط. تسمح درجة حرارة التخزين التي تتراوح من -40 درجة مئوية إلى 85 درجة مئوية والرطوبة غير المتكثفة بنسبة 0-95% بتخزين قطع الغيار المرن. في حالة حدوث عطل، يساعد سجل الأعطال المخزن في المحرك في تشخيص السبب الجذري - وهي فائدة رئيسية لتقليل وقت التوقف عن العمل.
دليل الاختيار ونصائح الشراء
قبل طلب 22C-D030H103، تأكد من أن أمبيرات الحمل الكامل للمحرك لا تتجاوز 30 أمبير وأن جهد الإدخال يتوافق مع 480 فولت تيار متردد ثلاثي الأطوار. لا يتضمن هذا المحرك حاوية؛ اطلب مجموعة NEMA اختيارية إذا لزم الأمر. للتطبيقات التي تتطلب فرملة ديناميكية أو مفاعلات إخراج، راجع دليل PowerFlex 400. يمكنك شراء Allen-Bradley 22C-D030H103 الأصلي من PLC Source PRO (ubest101) - مورد موثوق لقطع غيار الأتمتة الصناعية مع شحن سريع وأجزاء أصلية.
