مقدمة المنتج

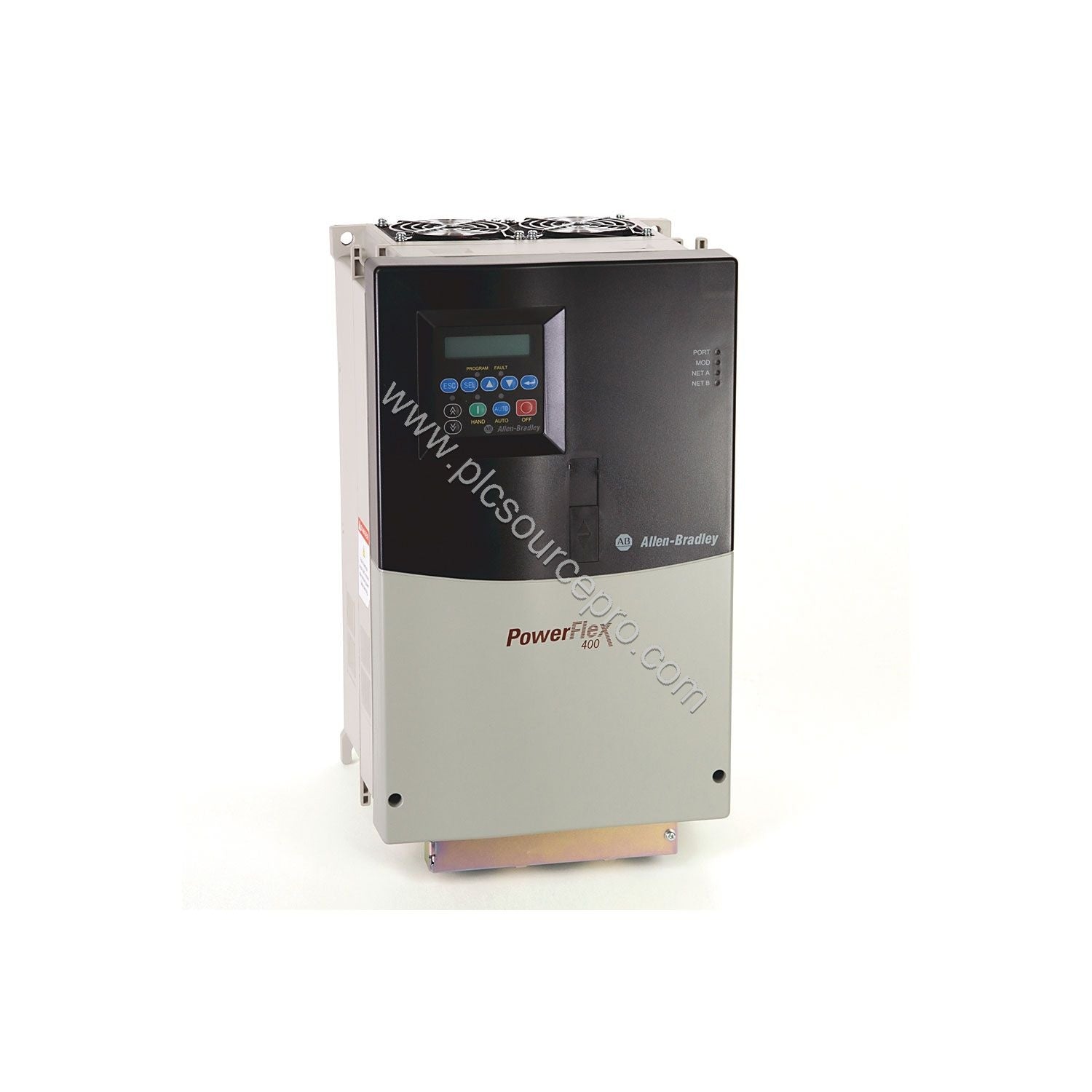

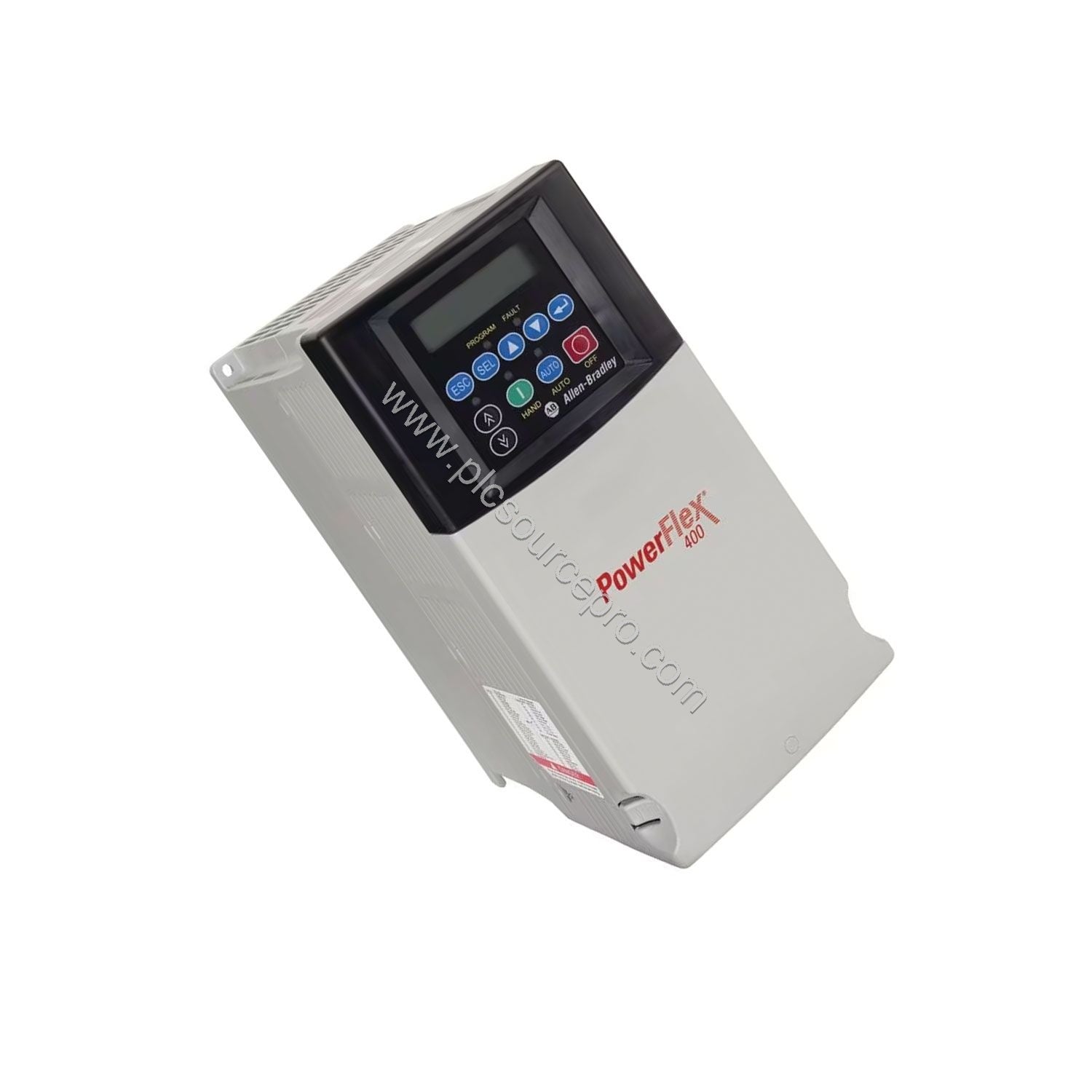

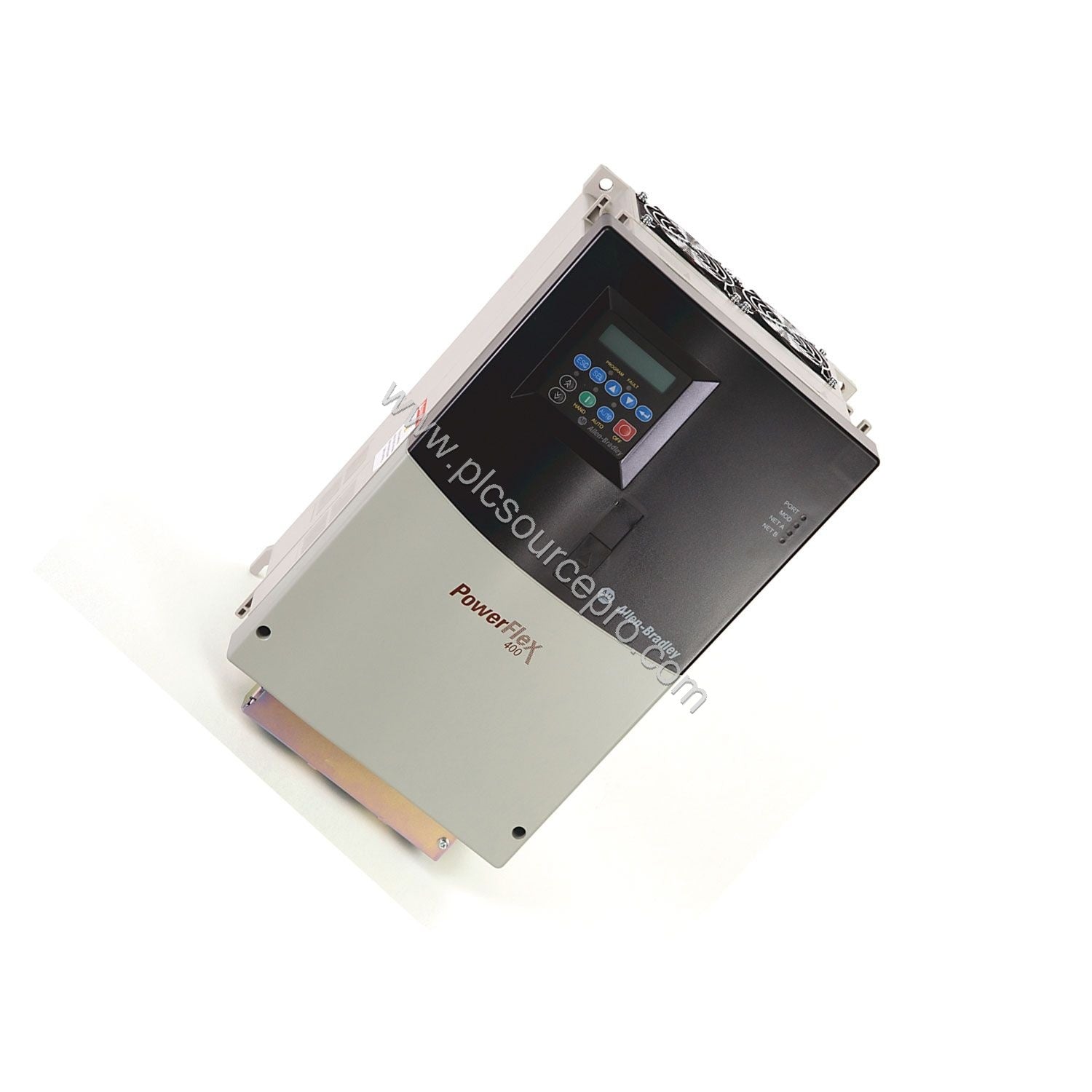

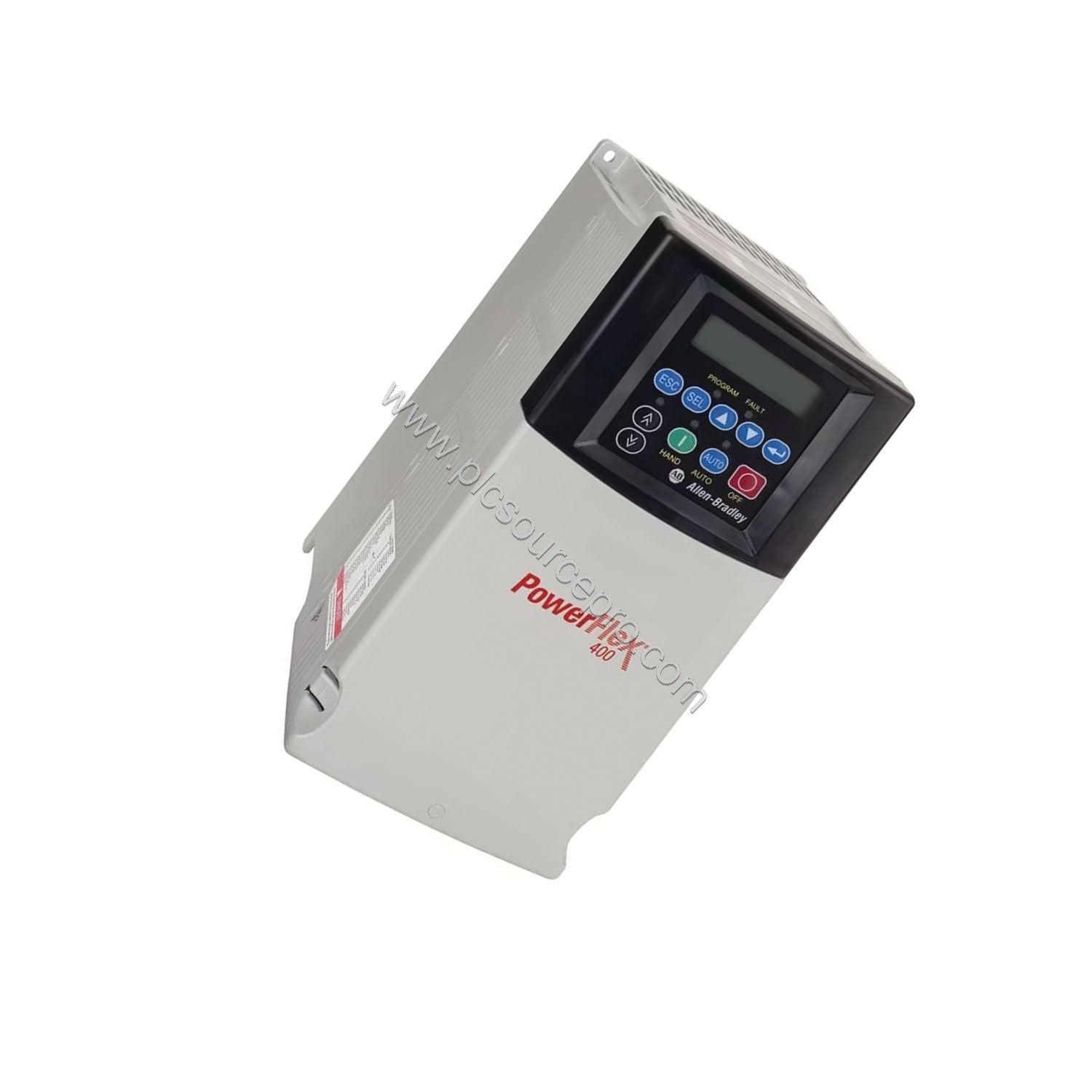

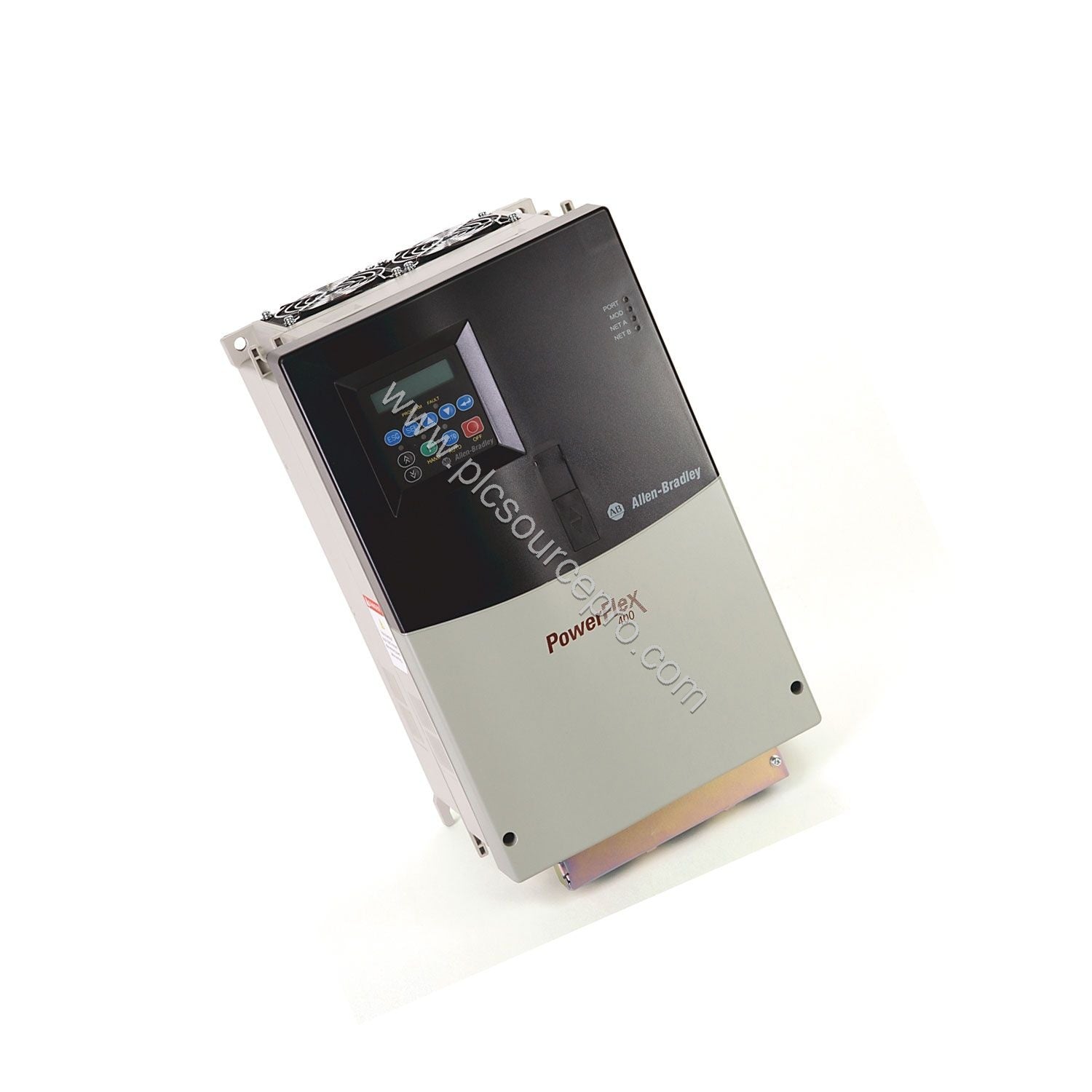

للتطبيقات الصناعية للمراوح والمضخات التي تتطلب تحكمًا موثوقًا في السرعة المتغيرة، يوفر محرك التيار المتردد Allen-Bradley 22C-D022F103 PowerFlex 400 ذو التردد القابل للتعديل أداءً فعالاً من حيث التكلفة. يُعد هذا المحرك، وهو جزء من سلسلة Rockwell Automation PowerFlex 400، مصممًا خصيصًا للأحمال ذات العزم المتغير. يوفر 22C-D022F103 توفيرًا في الطاقة من خلال كفاءته البالغة 97.5% وعامل القدرة 0.98 عبر نطاق السرعة بالكامل، مما يقلل من تكاليف التشغيل. يضمن تصميمه المثبت على الحافة مع غلاف IP20 (NEMA/UL من النوع المفتوح) سهولة التركيب في لوحات التحكم.
المواصفات الفنية
| المعلمة |
القيمة |
| الشركة المصنعة |
Rockwell Automation |
| العلامة التجارية |
Allen-Bradley |
| رقم الجزء |
22C-D022F103 |
| خط الإنتاج |
PowerFlex 400 |
| نوع المحرك |
مروحة ومضخة |
| القدرة الحصانية |
15 حصان |
| جهد الإدخال |
480 فولت تيار متردد، 3 أطوار |
| الغلاف |
تثبيت على الحافة - IP20، NEMA/UL من النوع المفتوح |
| التيار |
22 أمبير خرج |
| الكفاءة |
97.5% |
| عامل القدرة |
0.98 عبر نطاق السرعة |
| تردد الخرج |
0-320 هرتز قابل للبرمجة |
| الفرملة |
نوع IGBT |
| قدرة التحميل الزائد |
110% لمدة دقيقة واحدة |
| الاتصال |
منفذ تسلسلي RS-485 مدمج |
| الأبعاد (الارتفاع × العرض × العمق) |
300 × 385 × 164 مم |
| الوزن |
26.3 كجم |
تطبيقات الصناعة
تم تحسين 22C-D022F103 لأنظمة المراوح والمضخات ذات العزم المتغير. تشمل التطبيقات الشائعة وحدات مناولة هواء HVAC ومراوح أبراج التبريد ومضخات إمداد المياه وأنظمة الري. في محطة معالجة مياه الصرف الصحي، يقوم هذا المحرك بضبط سرعة المضخة لتتناسب مع الطلب على التدفق، مما يقلل من استهلاك الطاقة بنسبة تصل إلى 30% مقارنة بالتشغيل بسرعة ثابتة. لنظام تهوية مبنى تجاري، يوفر Allen-Bradley 22C-D022F103 تحكمًا دقيقًا في السرعة للحفاظ على جودة الهواء مع تقليل فواتير الكهرباء. تمنع أوقات التسريع والتباطؤ القابلة للبرمجة مطرقة الماء في أنظمة الضخ، مما يطيل عمر المعدات.
الصيانة والموثوقية
صمم 22C-D022F103 لعمر خدمة طويل، فهو يشتمل على تحكم في درجة حرارة المعالج الدقيق عند المشتت الحراري وتنظيم جهد الناقل لضمان التشغيل المستقر. يوفر حماية من الحمل الزائد للمحرك الإلكتروني من الفئة 10 وحماية من الأعطال الأرضية، مما يقلل من وقت التوقف غير المخطط له. يمكن للمحرك أن يستمر في العمل لمدة 100 مللي ثانية من فقدان الطاقة، وهو أمر بالغ الأهمية للعمليات المستمرة. مع نطاق درجة حرارة تشغيل من -10 إلى 50 درجة مئوية ورطوبة غير مكثفة من 0-95%، فإنه يناسب البيئات الصناعية القاسية. يطيل نظام الفرملة IGBT عمر الفرامل الميكانيكية، مما يقلل من تكاليف الصيانة. يوصى بالفحص الدوري لمروحة التبريد وتنظيف المشتت الحراري للحفاظ على كفاءة 97.5%.
دليل الاختيار ونصائح الشراء
قبل الشراء، تحقق مما إذا كان تطبيقك يتطلب 15 حصانًا، 480 فولت تيار متردد، إدخال 3 أطوار. يحتاج Allen-Bradley 22C-D022F103 إلى محث ناقل تيار مستمر خارجي للتشغيل؛ تأكد من تضمينه في طلبك. غلاف التثبيت على الحافة (IP20) مناسب للتركيب داخل لوحة التحكم. للتكامل مع أنظمة التحكم، يسمح منفذ RS-485 المدمج بالبرمجة عبر جهاز كمبيوتر أو شبكة متعددة النقاط. تقدم PLC Source PRO (ubest101) هذا المحرك بضمان كامل ودعم فني. تأكد من أن حماية الدائرة الفرعية لنظامك مصنفة لتيار إدخال 23 أمبير. اختيار 22C-D022F103 يقلل من إجمالي تكلفة الملكية من خلال توفير الطاقة وتقليل الصيانة.
