مقدمة عن المنتج

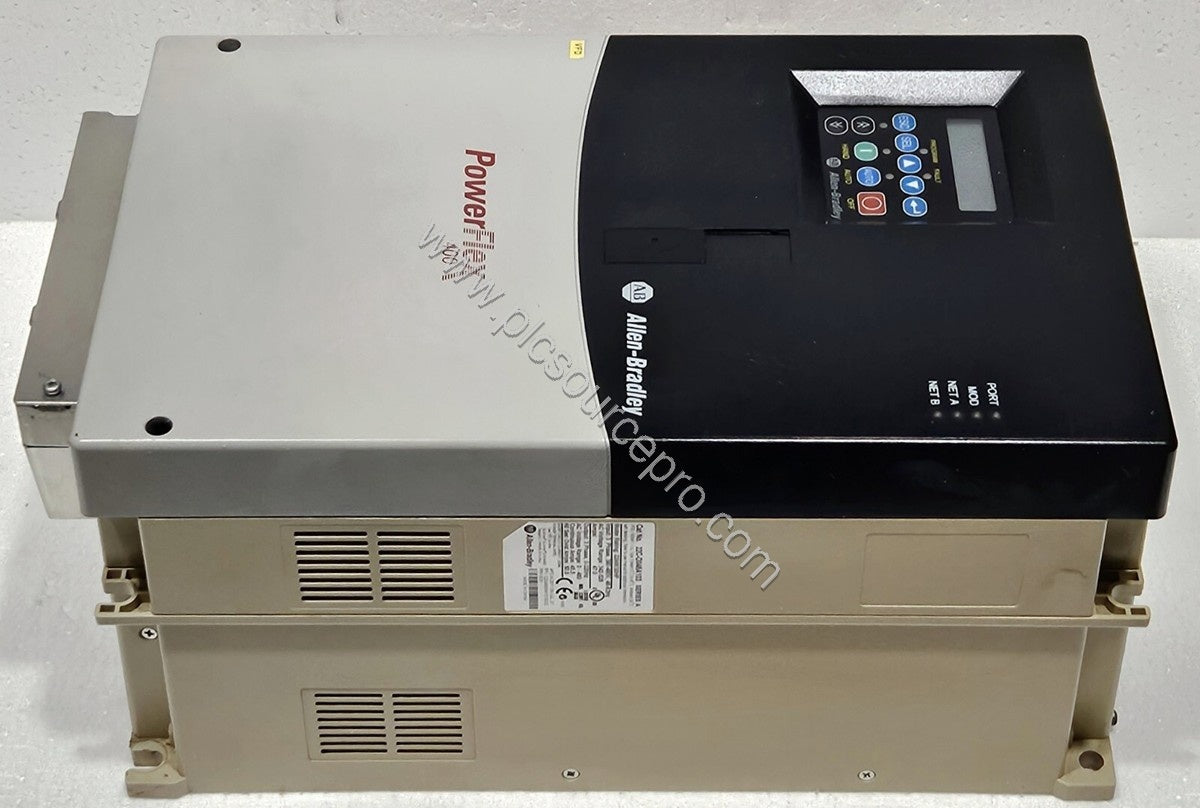

في تطبيقات المراوح والمضخات، يُعد الحفاظ على متغيرات عملية ثابتة مع تقليل استهلاك الطاقة أمرًا بالغ الأهمية. تم تصميم محرك التردد المتغير للتيار المتردد Allen-Bradley 22C-B090A103 PowerFlex 400 لتوفير تحكم فعال من حيث التكلفة في عزم الدوران والسرعة، ويتميز بوحدة تحكم PID متكاملة تقوم بضبط تردد الخرج رقميًا لتنظيم دقيق. كجزء من سلسلة PowerFlex 400، تم تحسين هذا المحرك لأحمال عزم الدوران المتغيرة، مما يوفر موثوقية عالية وكفاءة تشغيلية.
تحليل المواصفات الفنية
يعمل الطراز 22C-B090A103 بجهد إدخال 240 فولت تيار متردد، مع نطاق إدخال من 180 فولت تيار متردد إلى 265 فولت تيار متردد (3 مراحل) وتفاوت ±10% عند 48-62 هرتز. تيار الخرج 90 أمبير عند 45 درجة مئوية و 81 أمبير عند 50 درجة مئوية، مع تصنيف قدرة 22 كيلو واط (30 حصان). يحقق المحرك كفاءة 97.5% وعامل قدرة إزاحة 0.98، مما يقلل من هدر الطاقة. يتضمن حماية إلكترونية من زيادة الحمل للمحرك من الفئة 10، ورحلات الجهد الزائد/المنخفض للحافلة (405 فولت تيار مستمر / 201 فولت تيار مستمر)، وحدًا فوريًا لزيادة التيار بنسبة 300%. يعزز ترانزستور الكبح IGBT المدمج قدرة الكبح الديناميكي.
يتميز المحرك بـ 7 مداخل رقمية (قابلة للتحديد بواسطة مفتاح DIP لـ 24 فولت تيار مستمر غاطس/مصدر)، ومدخلين تناظريين (أحدهما معزول)، ومخرجي ترحيل من النوع C، ومخرجي تناظريين. يوفر تنظيم سرعة أساسي بنسبة ±1% عبر نطاق سرعة 60:1 مع تعويض الانزلاق في الحلقة المفتوحة. توفر أوقات التسريع/التباطؤ القابلة للبرمجة من 0 إلى 600 ثانية بزيادات 0.1 ثانية تحكمًا مرنًا.
تطبيقات الصناعة
تم تصميم هذا المحرك خصيصًا لتطبيقات المراوح والمضخات في أنظمة التدفئة والتهوية وتكييف الهواء ومعالجة المياه والتصنيع الصناعي. تحافظ وحدة التحكم PID المتكاملة على نقاط الضبط مثل الضغط أو التدفق، مما يقلل من التعديلات اليدوية. تقلل الكفاءة العالية للطراز 22C-B090A103 مباشرة من تكاليف التشغيل، مما يجعله مثاليًا لأنظمة التشغيل المستمر حيث تتراكم وفورات الطاقة بمرور الوقت.
على سبيل المثال، في نظام التدفئة والتهوية وتكييف الهواء التجاري، يمكن للمحرك ضبط سرعة المروحة بناءً على الطلب، مما يقلل من استهلاك الطاقة بنسبة تصل إلى 30% مقارنة بالتشغيل بسرعة ثابتة. يتناسب غلافه المتين IP30/NEMA Type 1 مع التركيبات الداخلية.
إرشادات التركيب والإعداد
الطراز 22C-B090A103 مُثبت على لوحة مع غلاف IP30، NEMA/UL Type 1. تأكد من التهوية الكافية والمساحة لتبديد الحرارة. يتطلب المحرك أسلاك إدخال ثلاثية المراحل؛ تستخدم حماية دائرة الفرع مصهرات من الفئة CC بقوة 125 أمبير. يوفر MOV المدمج حماية من المرحلة إلى الأرض ومن المرحلة إلى المرحلة. للبرمجة، استخدم لوحة المفاتيح المدمجة أو البرنامج المتصل. ارجع إلى الدليل للحصول على رسوم تخطيط الأسلاك وإعداد المعلمات.
الصيانة والموثوقية
يجب أن تركز الفحص الروتيني على مراوح التبريد، وتوصيلات الأطراف، وحالة المكثفات. يقلل المحرك من زمن التوقف عن العمل أثناء الانقطاعات القصيرة بفضل قدرته على تحمل فقدان الطاقة لمدة 100 مللي ثانية و2 ثانية منطقية. بفضل كفاءته البالغة 97.5%، يتم تقليل توليد الحرارة، مما يطيل عمر المكونات. يعمل ضمن درجة حرارة محيطة تتراوح من -10 إلى 45 درجة مئوية؛ يتراوح نطاق التخزين من -40 إلى 85 درجة مئوية. يقلل MTBF العالي للطراز 22C-B090A103 والتشخيص الذاتي من التكلفة الإجمالية للملكية.
دليل الاختيار ونصائح الشراء
قبل الشراء، تحقق من قدرة محركك الحصانية (30 حصان كحد أقصى) وجهد الإدخال (200-240 فولت تيار متردد، 3 مراحل). تأكد من متطلبات الغلاف (NEMA Type 1 داخلي). يتضمن الطراز 22C-B090A103 وحدة تحكم PID مدمجة وكبح IGBT - مثالي لتطبيقات المراوح/المضخات. للحصول على الدعم أو التكوينات المخصصة، اتصل بـ PLC Source PRO (المعروفة سابقًا باسم ubest101) للحصول على قطع غيار Allen-Bradley الأصلية.
