عندما تكون المساحة ضيقة وتكون كفاءة الطاقة أمرًا بالغ الأهمية، يوفر محرك التيار المتردد المتغير التردد Allen-Bradley 22B-E4P2N104 PowerFlex 40 تحكمًا دقيقًا في المحرك بمساحة صغيرة. كجزء من سلسلة PowerFlex 40 التي أثبتت جدارتها، يجمع هذا المحرك بين التحكم المتجه بدون مستشعر Sensorless Vector Control مع اتصال RS-485 مدمج، مما يجعله ترقية فعالة من حيث التكلفة لمشغلات السرعة الثابتة القديمة أو بديلًا موثوقًا به لمحركات الأقراص متغيرة التردد (VFDs) المعطلة. من خلال تقليل استهلاك الطاقة وإطالة عمر المحرك، يقدم 22B-E4P2N104 عائدًا واضحًا على الاستثمار من خلال تقليل تكاليف التشغيل وتقليل وقت التوقف عن العمل.
نظرة عامة على المنتج

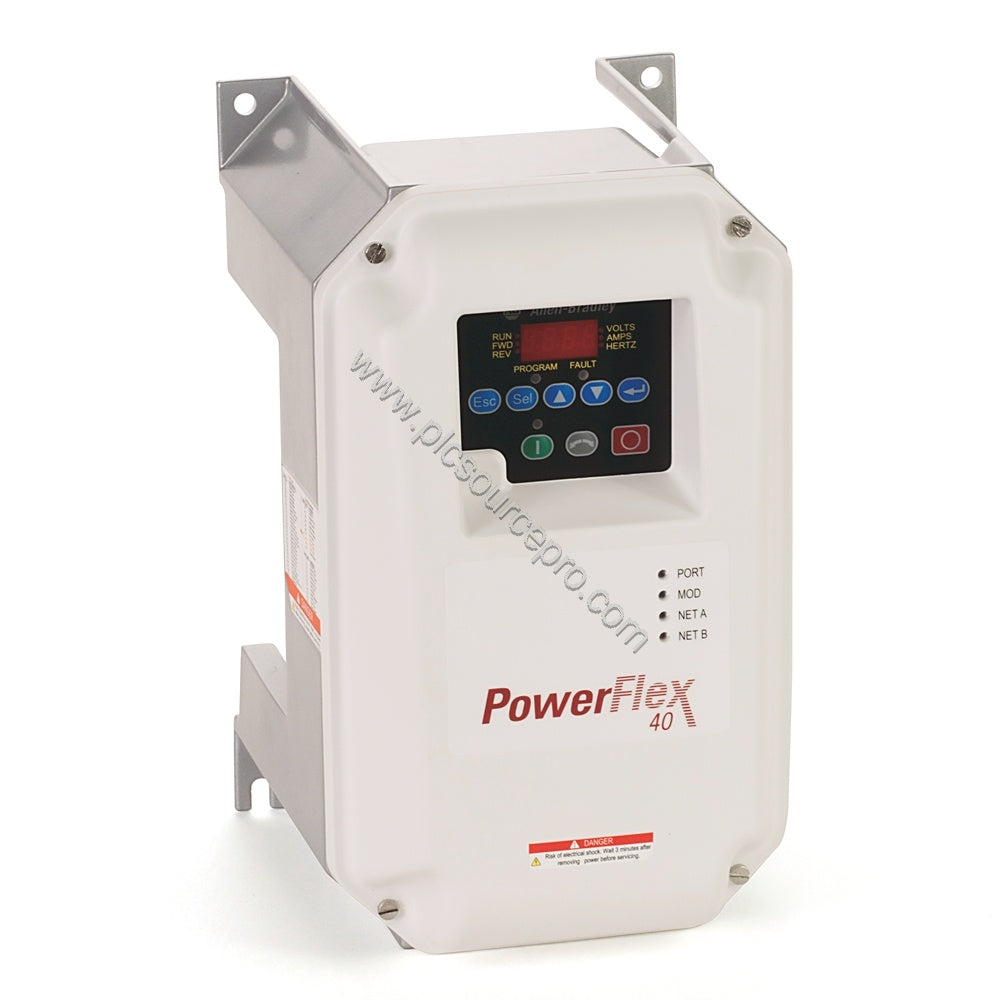

Allen-Bradley 22B-E4P2N104 هو محرك تيار متردد بقوة 3.0 حصان (2.2 كيلو واط) مصمم بجهد دخل ثلاثي الأطوار يتراوح من 460 إلى 600 فولت تيار متردد ويوفر جهد خرج ثلاثي الأطوار يتراوح من 0 إلى 575 فولت تيار متردد عند 4.2 أمبير. يتميز بإطار من الفئة B (IP20/NEMA/UL نوع مفتوح) يدعم كلاً من تركيب قضبان DIN ولوحات التثبيت. يتضمن المحرك مكابح IGBT مدمجة ويدعم التثبيت بدون مسافات (Zero Stacking)، مما يسمح بوضع وحدات متعددة جنبًا إلى جنب بأقل مسافة—مما يوفر مساحة قيمة في اللوحة.
المواصفات الفنية الرئيسية
| المعلمة |
القيمة |
| جهد الإدخال |
480VAC (نطاق 460-600VAC)، ثلاثي الطور |
| جهد الخرج |
0-575VAC، ثلاثي الطور |
| الطاقة المقدرة |
3.0 حصان (2.2 كيلو واط) |
| تيار الخرج |
4.2 أمبير |
| طريقة التحكم |
التحكم المتجه بدون مستشعر (SVC) |
| الاتصال |
RS-485 |
| العلبة |
تركيب على اللوحة - IP20، NEMA/UL نوع مفتوح |
| التركيب |
قضبان DIN / تركيب على اللوحة |
| الإطار |
B |
| مكابح IGBT |
متضمنة |
| التكديس الصفري |
مدعوم |
| الأبعاد (الارتفاع × العرض × العمق) |
10.24 بوصة × 5.12 بوصة × 7.09 بوصة |
| الوزن |
غير محدد |
تطبيقات في العالم الحقيقي
-
أنظمة الناقل: يوفر 22B-E4P2N104 تسريعًا وتباطؤًا سلسين، مما يقلل من الإجهاد الميكانيكي على الأحزمة وعلب التروس. يمكن لوحدة التحكم PID الخاصة به تنظيم السرعة بناءً على التغذية الراجعة من أجهزة الاستشعار، مما يحافظ على تدفق ثابت للمنتج.
-
التحكم في المضخات والمراوح: توفير الطاقة بنسبة 30-50% أمر شائع عند استبدال صمامات الخنق أو المخمدات بتحكم VFD. يحافظ التحكم المتجه بدون مستشعر في المحرك على عزم الدوران حتى عند السرعات المنخفضة، وهو مثالي لأحمال عزم الدوران المتغيرة.
-
آلات التعبئة والتغليف: بفضل وظائف المؤقت والعداد وStepLogic، يمكن للمحرك تنسيق تسلسلات الآلة البسيطة بدون وحدة تحكم منطقية قابلة للبرمجة (PLC) خارجية، مما يبسط مشاريع التحديث.
إرشادات التركيب والإعداد
يُركب Allen-Bradley 22B-E4P2N104 بسهولة على قضبان DIN أو مباشرة على لوحة باستخدام الفتحات المدمجة. للتركيب المتلاصق (Zero Stacking)، يجب الحفاظ على مسافة خلوص لا تقل عن 50 مم من جميع الجوانب لتدفق الهواء. قم بتوصيل طاقة الإدخال بالأطراف R, S, T وخرج المحرك بالأطراف U, V, W. يجب تركيب قاطع دائرة إدخال أو صمامات في المنبع حيث لا يوفر المحرك حماية من قصر الدائرة الفرعية. استخدم لوحة المفاتيح المدمجة أو واجهة RS-485 لتكوين المعلمات عبر القائمة المدمجة أو واجهة HMI عن بعد.
الصيانة والموثوقية
لتحقيق أقصى عمر افتراضي لجهاز 22B-E4P2N104 الخاص بك، حافظ على نظافة الغلاف وتأكد من بقاء درجة الحرارة المحيطة بين 0 و 60 درجة مئوية. افحص مراوح التبريد (إن وجدت) سنويًا بحثًا عن الرواسب. يمكن تخزين الجهاز في درجة حرارة تتراوح بين -40 و 85 درجة مئوية مع رطوبة غير مكثفة تتراوح بين 5 و 95%. يمنع الفحص الدوري لوصلات الإدخال والإخراج بحثًا عن إحكامها أعطال التقوس. من خلال الاستثمار في الرعاية الروتينية، يمكنك تقليل وقت التوقف غير المخطط له وإطالة عمر الخدمة - مما يعزز عائد الاستثمار لترقية الأتمتة الخاصة بك.
التوافق والتكامل
تدعم منفذ الاتصال RS-485 المدمج شبكات التوصيل المتسلسل والمتعدد العقد مع محركات PowerFlex وأنظمة التحكم الأخرى. يعمل المحرك مع وحدات التحكم Allen-Bradley CompactLogix وControlLogix وMicroLogix عبر بروتوكولات DF1 أو Modbus RTU عبر RS-485. كما يقبل أيضًا مدخلات تناظرية قياسية 0-10V أو 4-20mA من أجهزة استشعار خارجية أو وحدات خرج تناظرية PLC. يتناسب تصميم انبعاثات EMC غير المرشحة مع البيئات الصناعية ولكنه قد يتطلب مرشحات خارجية للتطبيقات السكنية أو الحساسة.
دليل الاختيار ونصائح الشراء
قبل شراء Allen-Bradley 22B-E4P2N104، تحقق من جهد لوحة اسم المحرك وتيار الحمل الكامل للتأكد من أنه لا يتجاوز 4.2 أمبير. تأكد من أن جهد الإمداد الخاص بك يتراوح بين 460 و 600 فولت تيار متردد، ثلاثي الأطوار. بالنسبة للتطبيقات التي تتطلب التوافق مع CE، لاحظ أن هذه الوحدة تتضمن مرشحًا غير متوافق مع CE — قد يكون هناك حاجة إلى مرشح خارجي. للحصول على مصادر موثوقة، تقدم الموردون الموثوق بهم مثل ubest101 منتجات Rockwell Automation الأصلية مع أصالة مؤكدة. تأكد دائمًا من أن رقم الكتالوج 22B-E4P2N104 يتطابق مع متطلباتك.
