نظرة عامة على المنتج

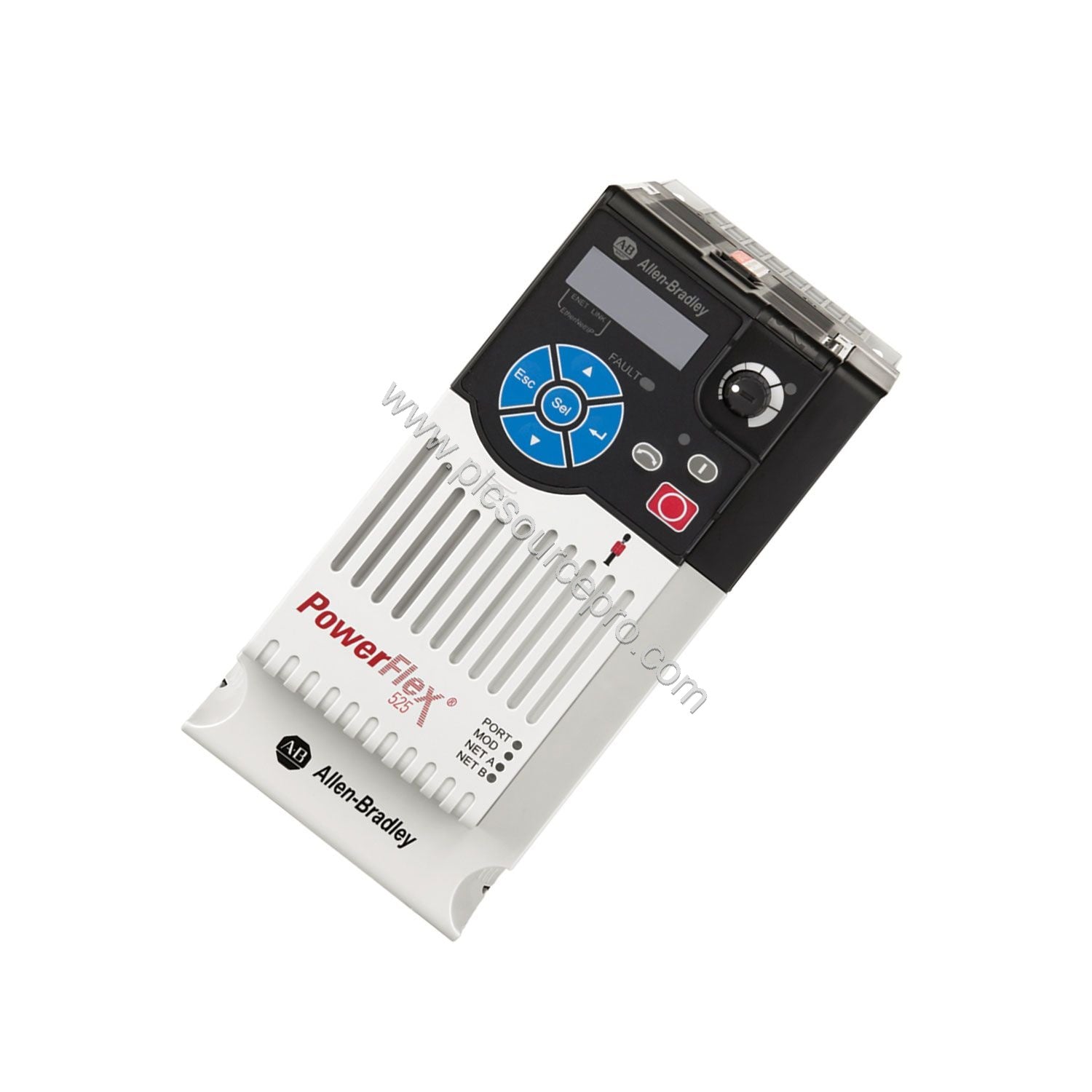

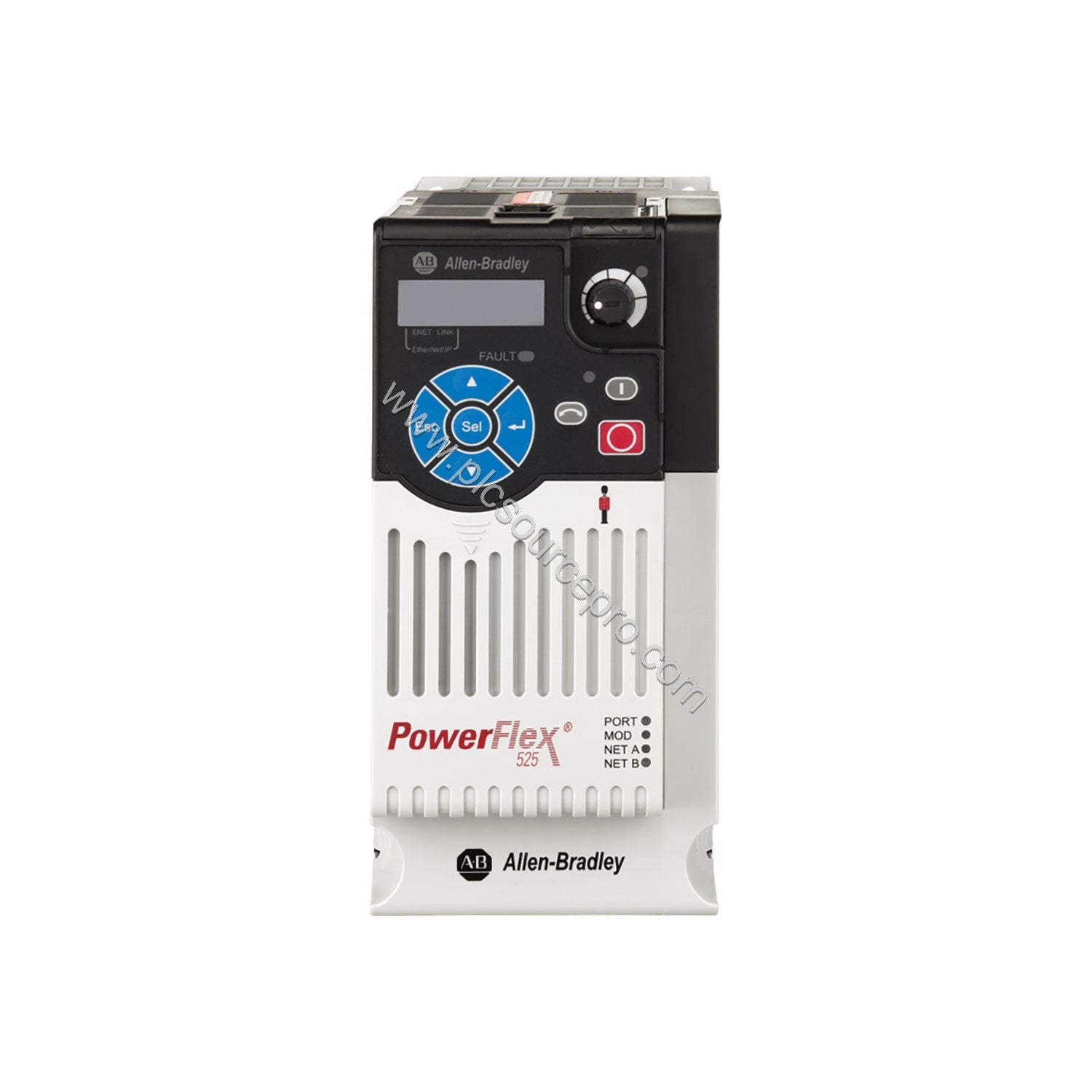

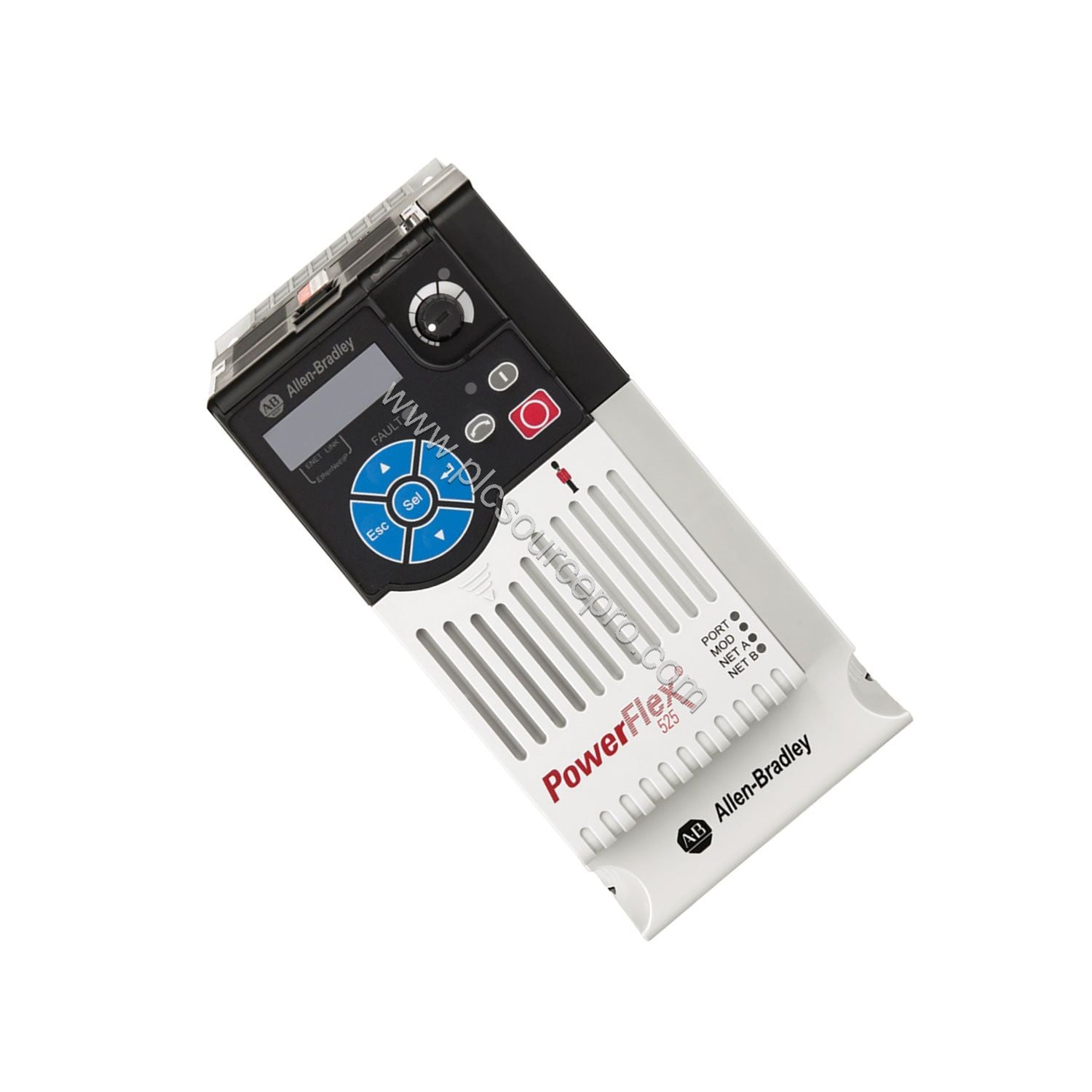

عند ترقية نظام التشغيل الآلي الصناعي لديك، توفر وحدة التشغيل Allen-Bradley 25B-A8P0N114 PowerFlex 525 بديلاً حديثًا لسلاسل وحدات التشغيل الأقدم. توفر وحدة التشغيل هذه أحادية الطور طاقة خرج تبلغ 2 حصان (1.5 كيلو واط) لتطبيقات الخدمة العادية والشاقة على حد سواء. تم تصميم 25B-A8P0N114 بفلتر EMC مدمج وتصميم إطار B مدمج، مما يبسط عملية التثبيت مع تعزيز الأداء.
كجزء من عائلة PowerFlex 525، يوفر 25B-A8P0N114 مزيدًا من المدخلات والمخرجات (I/O) والميزات المتقدمة مقارنة بسلسلة PowerFlex 523 السابقة، مما يجعله مسار ترقية مباشر لتحسين التحكم والاتصال.
المواصفات الفنية
تم تصميم Allen-Bradley 25B-A8P0N114 بمعايير دقيقة لتشغيل موثوق به. فيما يلي المواصفات الرئيسية:
-
جهد الإدخال: 200-240 فولت تيار متردد، طور واحد
-
جهد الإخراج: 0-230 فولت تيار متردد، ثلاثي الأطوار
-
تيار الإخراج: 8 أمبير
-
تردد الإخراج: 500 هرتز
-
الغلاف: IP20 NEMA / نوع مفتوح - يتطلب غلاف IP20 أو IP30 أثناء التركيب
-
حجم الإطار: B
-
ترشيح EMC: متضمن
-
الواجهة: قياسي مع منفذ EtherNet/IP
-
التركيب: سكة DIN
-
درجة حرارة التشغيل: -20 إلى 70 درجة مئوية
-
الأبعاد (الطول × العرض × الارتفاع): 87 × 180 × 172 مم
-
الشهادات: UL و TUV
إرشادات التركيب والإعداد
عند تركيب وحدة التشغيل Allen-Bradley 25B-A8P0N114، اتبع هذه الإرشادات العملية. قم بتركيب وحدة التشغيل على سكة DIN داخل غلاف ذي تصنيف IP20 أو IP30 لضمان التبريد والحماية المناسبين. يسمح حجم الإطار B المدمج (87 × 180 × 172 مم) بتركيب فعال للمساحة في لوحات التحكم. قم بتوصيل دخل 200-240 فولت تيار متردد أحادي الطور وقم بتوصيل خرج المحرك ثلاثي الأطوار وفقًا لذلك. استخدم منفذ EtherNet/IP للتكامل الشبكي ومنفذ USB للبرمجة المريحة عبر برنامج RSLogix 5000 أو Connected Components Workbench القياسي.
للحصول على أفضل أداء، تأكد من وجود تهوية كافية حول وحدة التشغيل وتجنب وضع المكونات الحساسة للحرارة بالقرب منها.
التوافق والتكامل
يتكامل Allen-Bradley 25B-A8P0N114 بسلاسة في البنى المعمارية للأتمتة الحديثة. يتميز بمنفذ EtherNet/IP لسهولة الاتصال بأجهزة التحكم المنطقية القابلة للبرمجة (PLCs) وواجهات الآلة البشرية (HMIs) وأنظمة التحكم والإشراف وجمع البيانات (SCADA). يبسط منفذ برمجة USB الإعداد وتعديلات المعلمات دون الحاجة إلى أجهزة إضافية. تدعم هذه الوحدة البرمجة الخاصة بالتطبيق، مما يجعلها مناسبة لاستراتيجيات التحكم المخصصة. تعمل فقط مع الأجهزة والآلات المتصلة بالشبكة، لذا خطط لبنية تحتية للشبكة قبل النشر.
كوحدة تشغيل PowerFlex 525، يتوافق 25B-A8P0N114 مع نظام Rockwell Automation البيئي بأكمله، بما في ذلك وحدات التحكم ControlLogix و CompactLogix.
دليل الاختيار ونصائح الشراء
قبل شراء Allen-Bradley 25B-A8P0N114، تحقق من متطلبات الطاقة لنظامك: دخل 200-240 فولت تيار متردد أحادي الطور وتصنيف المحرك يصل إلى 2 حصان. تأكد من أن الغلاف الخاص بك يلبي معايير IP20 أو IP30. للتحكم المستند إلى الشبكة، تأكد من توافق EtherNet/IP. عند البحث عن مورد موثوق به لوحدات تشغيل Allen-Bradley الأصلية، فكر في PLC Source PRO للتسليم الفوري والمنتجات المعتمدة. تعد هذه الوحدة خيارًا ممتازًا لترقية وحدات التشغيل PowerFlex 523 أو 4 القديمة، حيث توفر مدخلات ومخرجات محسّنة وخيارات اتصال حديثة.
