نظرة عامة على المنتج

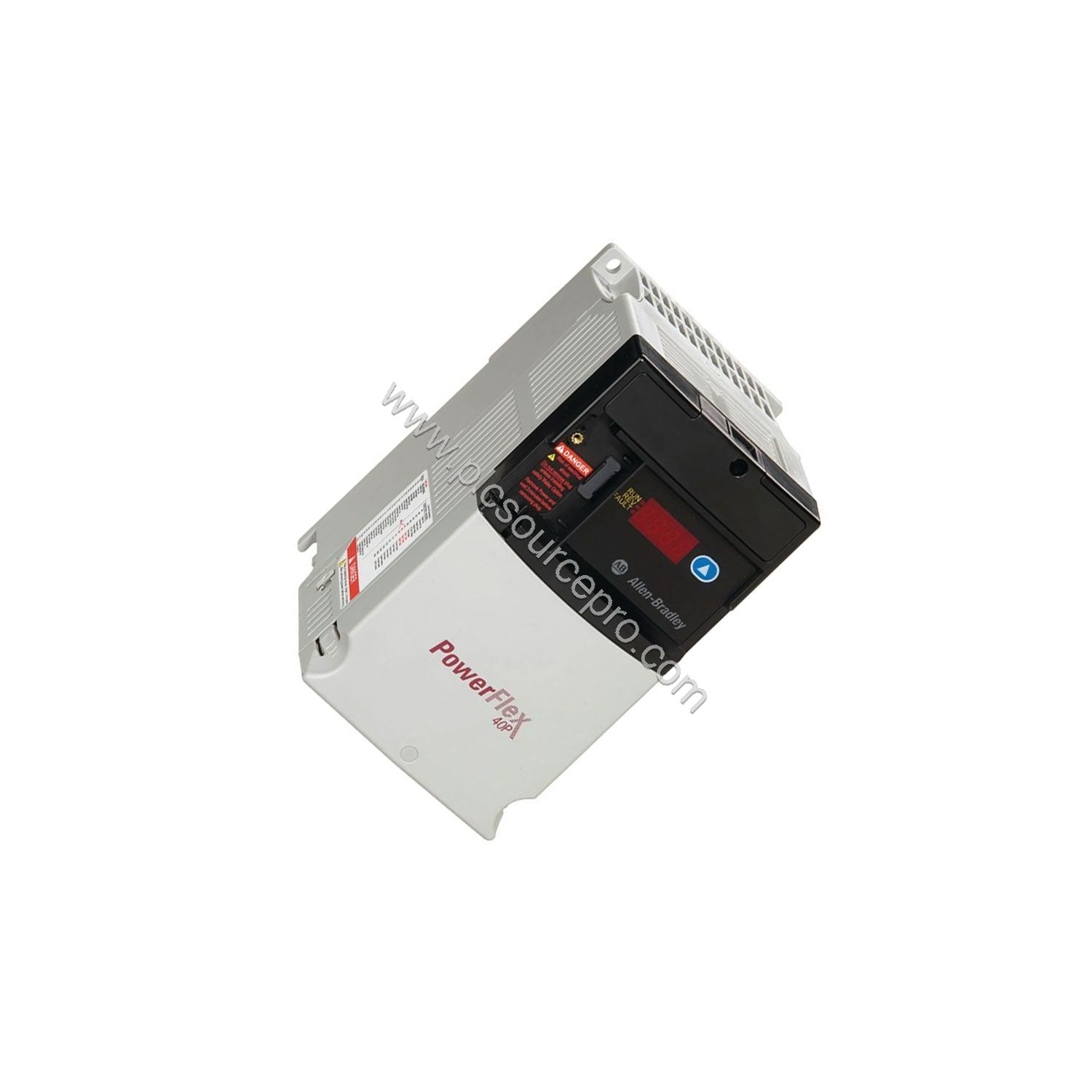

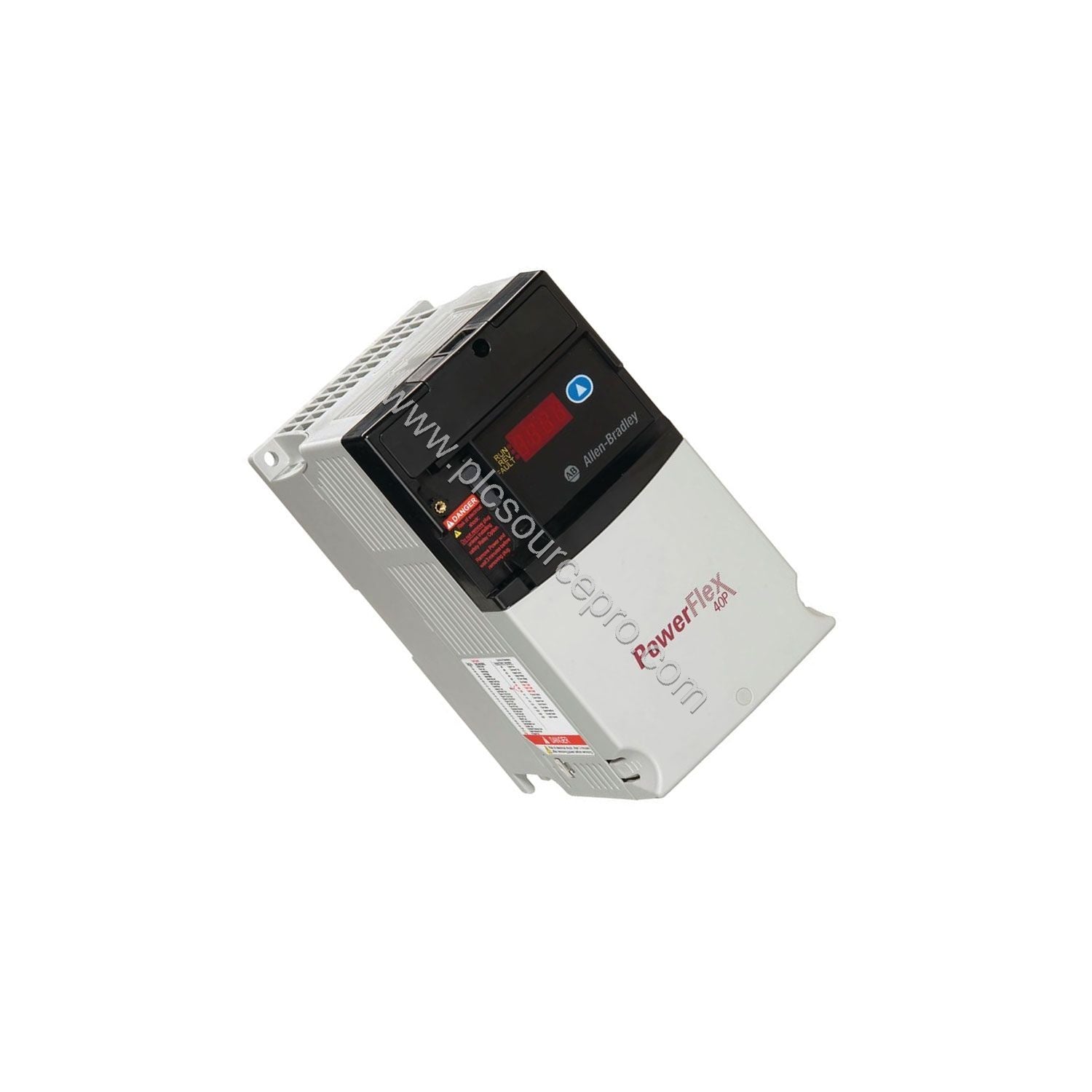

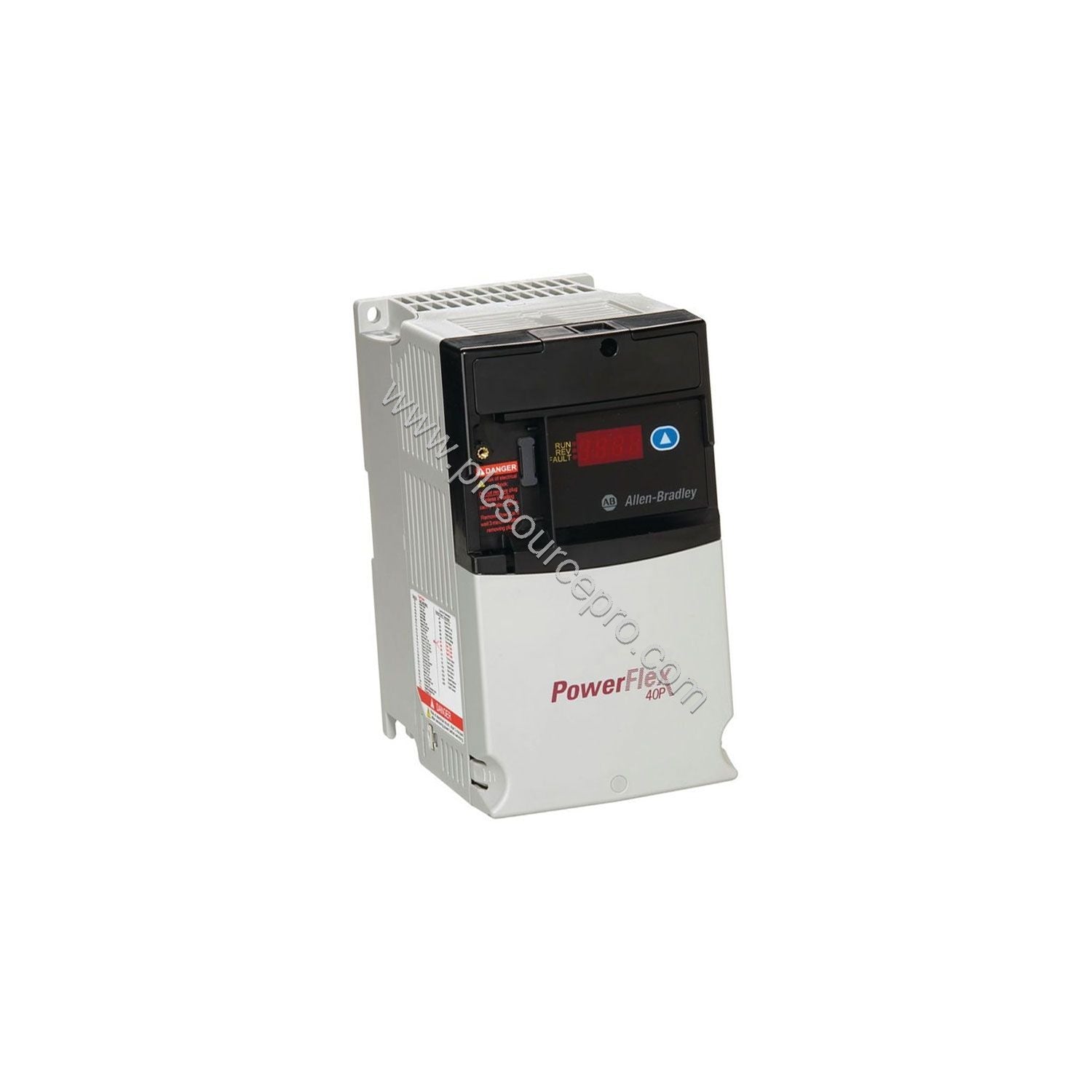

إن Allen-Bradley 22D-D4P0F104 هو محرك تردد قابل للتعديل من سلسلة PowerFlex 40P، مصمم لتقديم تحكم دقيق في المحركات في التطبيقات الصناعية المدمجة. تجمع وحدة الأتمتة الصناعية هذه بين التنظيم ذو الحلقة المغلقة وميزة الإيقاف الآمن من الفئة 3، مما يجعلها مثالية لاستبدال المحركات القديمة أو ترقية الأنظمة الحالية. مع دعم أنواع متعددة من العبوات (IP20، IP40، IP54، IP65) والتركيب على سكة DIN أو لوحة، يوفر 22D-D4P0F104 مرونة في التركيب مع توفير مساحة قيمة على اللوحة عبر التراص الصفري عند درجة حرارة محيطة تصل إلى 40 درجة مئوية.
المواصفات الفنية
22D-D4P0F104 المعايير الرئيسية التالية:
-
التيار: 4.0 أمبير
-
المرحلة: ثلاث مراحل
-
الغطاء: نوع NEMA مفتوح (مثبت بفلنجة، IP20)
-
طاقة الإدخال: 480 فولت تيار متردد
-
القدرة الحصانية: 2 حصان
-
الفلتر: لا يوجد فلتر متوافق مع CE
-
النوع: قياسي
-
حجم الهيكل: B
تعد هذه الوحدة جزءًا من عائلة PowerFlex 40P، التي تقدم تصنيفات طاقة تتراوح من 0.4 إلى 11 كيلو واط (0.5 إلى 15 حصان) وخيارات جهد 240 فولت و 480 فولت و 600 فولت. يتوافق المحرك مع متطلبات التوافق الكهرومغناطيسي EN55011 الفئة A و B مع فلاتر خارجية، ويتضمن ترانزستورات فرامل متكاملة للفرملة الديناميكية.
التطبيقات الصناعية
يتفوق 22D-D4P0F104 في التطبيقات التي تتطلب تحكمًا موثوقًا في السرعة وإدارة عزم الدوران. تتضمن حالات الاستخدام الشائعة ما يلي:
-
أنظمة النقل: تسارع وتباطؤ دقيق يقلل من تآكل المكونات الميكانيكية.
-
التحكم في المضخات والمراوح: توفير الطاقة من خلال التشغيل بسرعات متغيرة، مما يقلل من تكاليف التشغيل.
-
آلات التعبئة والتغليف: تصميم مدمج يناسب المساحات الضيقة مع الحفاظ على أداء قوي.
إرشادات التثبيت
قم بتركيب 22D-D4P0F104 باستخدام ميزة سكة DIN أو خيار التثبيت على اللوحة. يسمح التثبيت بفلنجة مفتوحة IP20 بالاندماج السهل في حاويات NEMA 1/IP30 أو NEMA 4/IP66 باستخدام لوحة أو مشغل فلنجة. للتركيبات ذات درجات الحرارة المحيطة الأعلى (حتى 50 درجة مئوية)، حافظ على مسافة كافية بين المحركات. تأكد من التأريض الصحيح واستخدم فلاتر خارجية إذا كان الامتثال لمعايير التوافق الكهرومغناطيسي مطلوبًا.
دليل الشراء ونصائح الاختيار
قبل الشراء، تحقق من أن 22D-D4P0F104 يتطابق مع تصنيفات المحرك الخاص بك وجهد الإدخال (480 فولت تيار متردد، ثلاث مراحل). تشمل الملحقات المتوافقة الفلاتر الخارجية للامتثال للتوافق الكهرومغناطيسي ولوحات التشغيل عن بعد. للحصول على إمدادات موثوقة ودعم الخبراء، فكر في PLC Source PRO كشريكك في قطع غيار الأتمتة.
