نظرة عامة على المنتج

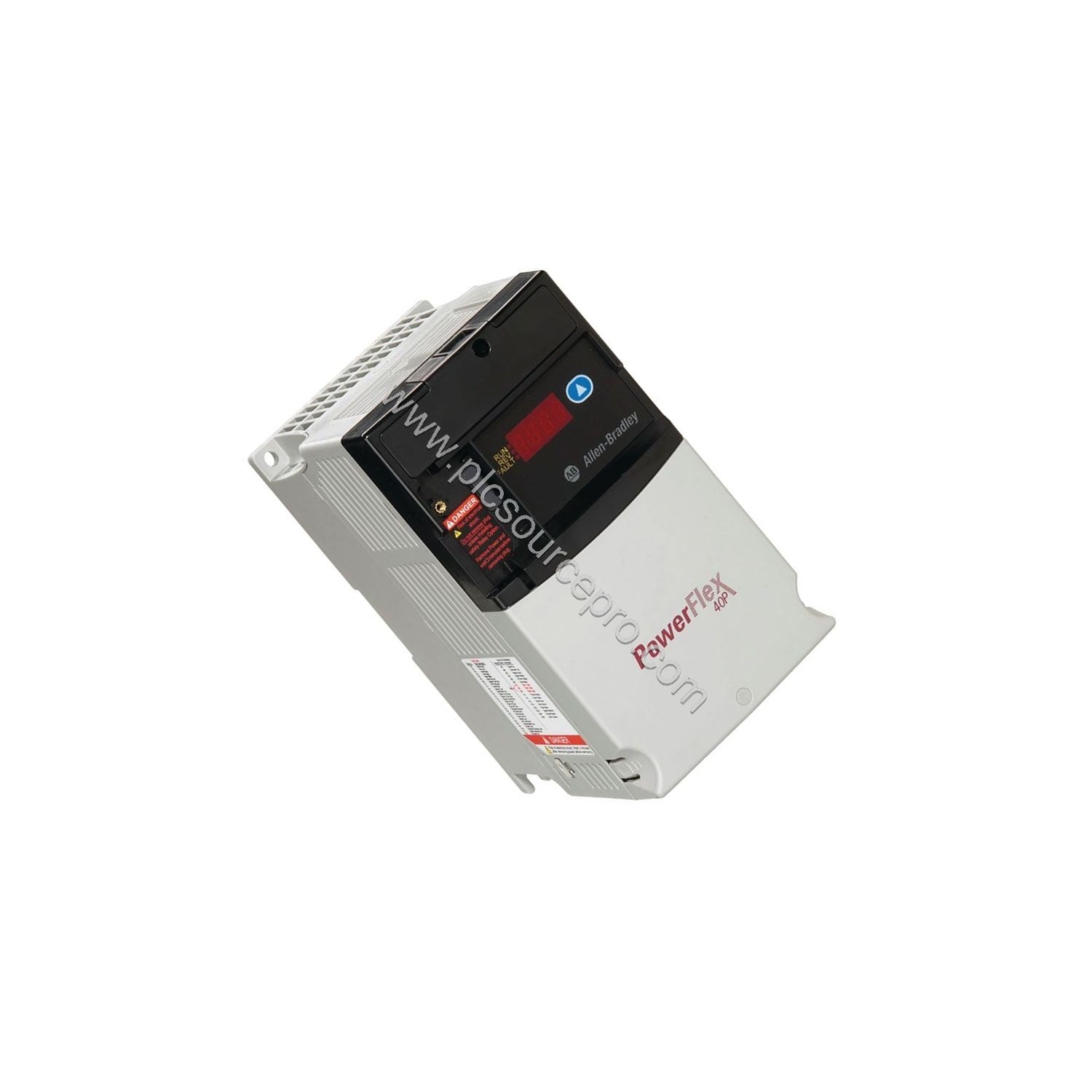

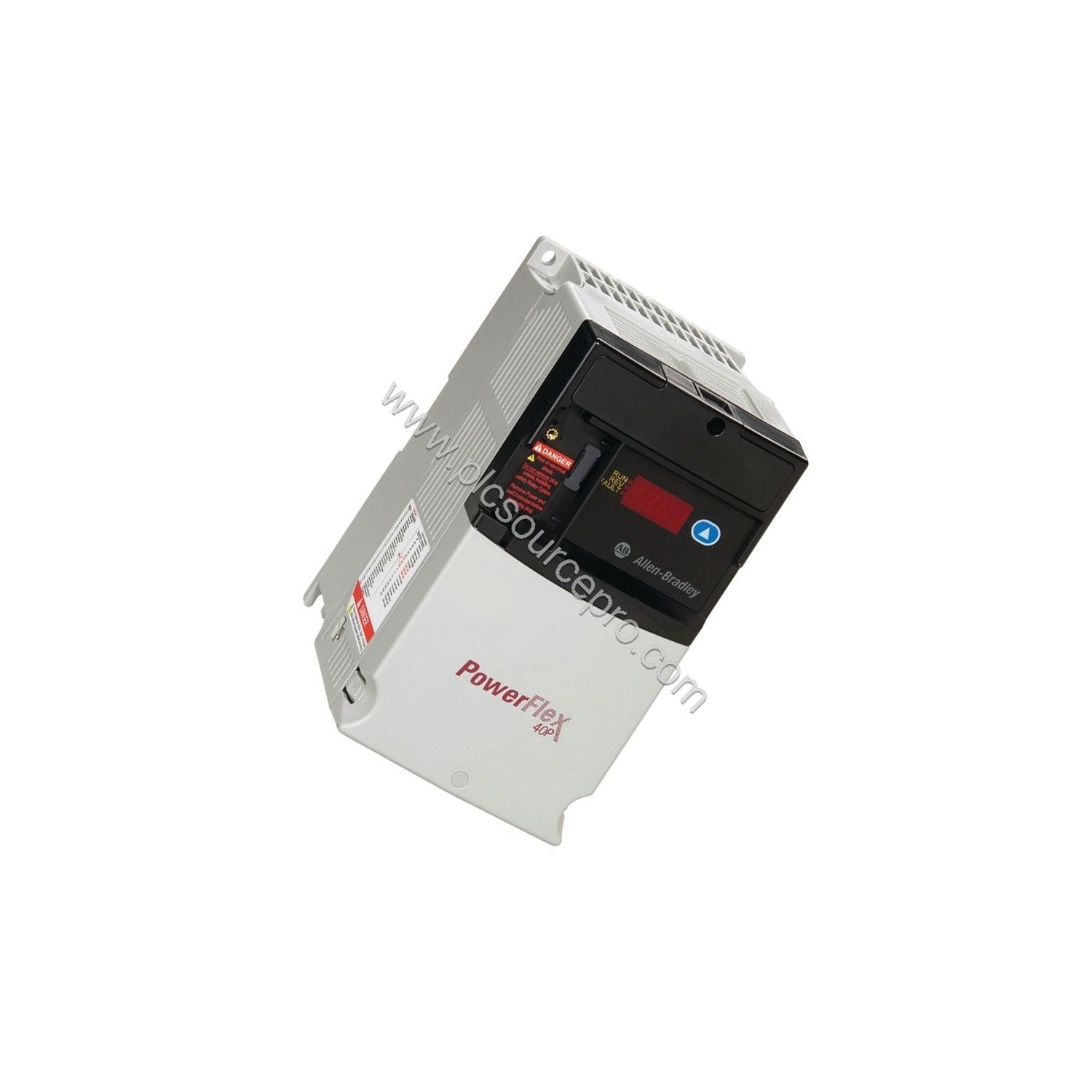

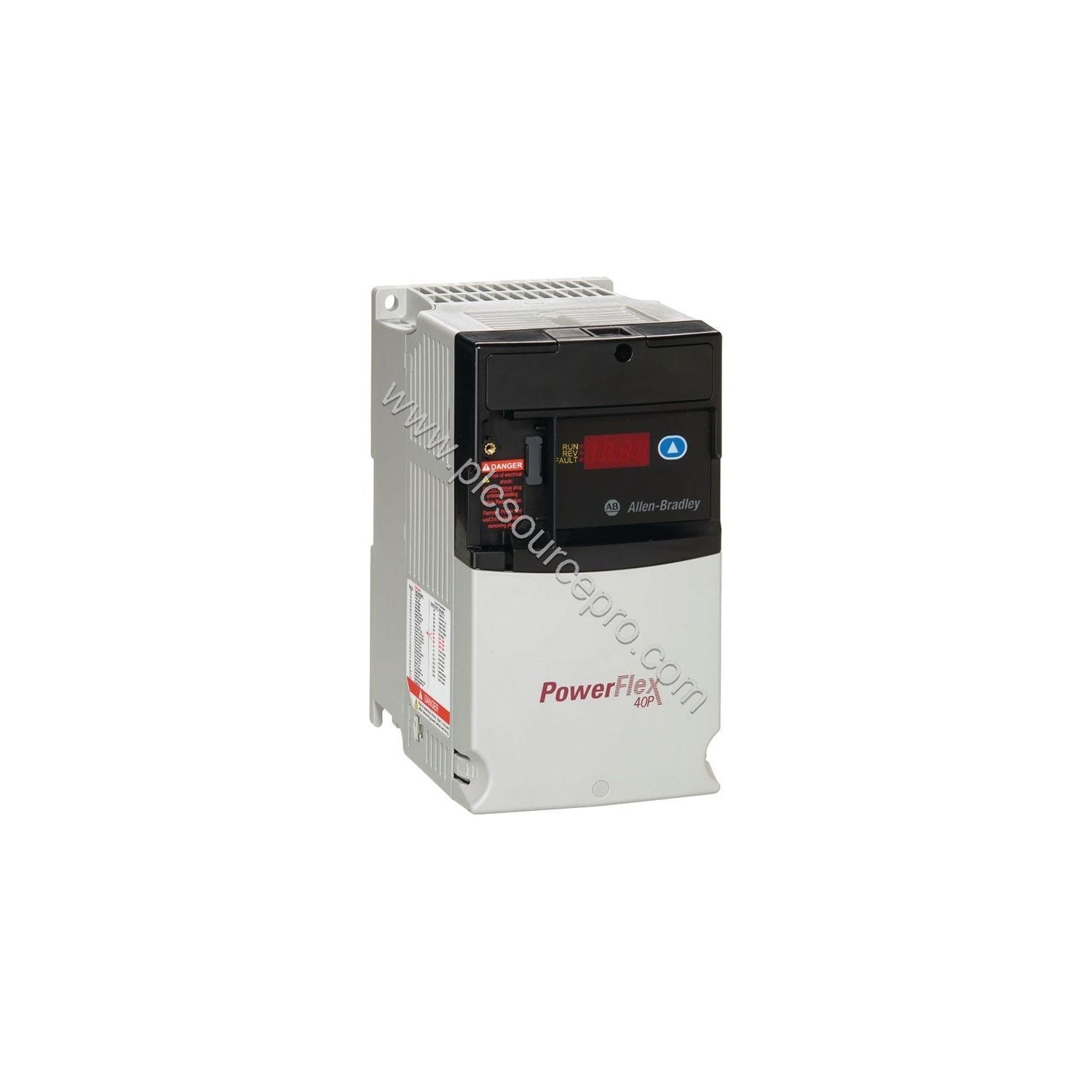

إن Allen-Bradley 22D-D2P3N104 هو محرك تيار متردد PowerFlex 40P ذو تردد قابل للتعديل مصمم للتحكم الدقيق في سرعة وعزم دوران المحرك. يدعم هذا المحرك مدخلات ثلاثية الطور 380-480 فولت تيار متردد، ويوفر 0.75 كيلوواط (1.0 حصان) عند 2.3 أمبير. يسمح غلافه الصغير من الإطار B (IP20/NEMA من النوع المفتوح) بتركيب سهل للوحة في البيئات الصناعية.
تفصيل المواصفات الفنية
| المعلمة |
القيمة |
| جهد الإدخال |
380-480 فولت تيار متردد، 3 أطوار |
| تيار الإدخال |
3.2 أمبير |
| جهد الخرج |
0-460 فولت تيار متردد |
| قدرة الخرج |
0.75 كيلوواط (1.0 حصان) |
| تيار الخرج |
2.3 أمبير |
| المدخلات المنفصلة |
7 (مصدر/مستقبل، 2 مخصص للبدء/الإيقاف) |
| مدخل تناظري |
1 (0-10 فولت تيار مستمر أو 0-20 مللي أمبير) |
| مخرج تناظري |
1 (0-10 فولت تيار مستمر أو 0-20 مللي أمبير) |
| مخرجات المرحلات |
1 Form C، 2 مخرجات بصرية |
| اتصال مدمج |
RS485 |
| الغطاء |
IP20 / NEMA UL من النوع المفتوح |
| حجم الإطار |
B |
| الفلتر |
لا يوجد فلتر متوافق مع CE |
تطبيقات صناعية
يتميز 22D-D2P3N104 بأدائه المميز في التطبيقات التي تتطلب تنظيمًا دقيقًا للسرعة، مثل الناقلات والمراوح والمضخات. بفضل التحكم في نسبة الفولت/الهرتز والتحكم المتجه بدون مستشعر (SVC)، فإنه يتعامل مع أحمال عزم الدوران المتغيرة بكفاءة. وتجعله أوضاع التحكم PID المدمجة ومنظم الوضع مناسبًا لأتمتة العمليات. قم بترقية بادئات المحركات القديمة ذات السرعة الثابتة إلى هذا المحرك لتوفير الطاقة وتقليل التآكل الميكانيكي.
إرشادات التركيب والإعداد
قم بتركيب 22D-D2P3N104 على لوحة داخل غلافه IP20. استخدم قاطع دائرة فرعية 140M-C2E-B40 وكونتاكتور 100-C07 حسب التوصية. قم بتوصيل مدخلات ثلاثية الطور (380-480VAC) بأطراف المحرك. قم بتوصيل المحرك بأطراف الإخراج. توفر وحدة الواجهة البشرية (HIM) المدمجة برمجة محلية لمرجع السرعة ومنطق البدء/الإيقاف ونقاط ضبط PID. للتكوين عن بُعد، استخدم منفذ RS485 لتوصيل ما يصل إلى 31 محركًا في شبكة متعددة النقاط.
التوافق والتكامل
يتكامل 22D-D2P3N104 مع أنظمة التحكم من Rockwell Automation عبر بروتوكولات الاتصال الاختيارية: BACnet، LonWorks، PROFIBUS، Ethernet، DeviceNet، أو ControlNet. يدعم منفذ RS485 القياسي بروتوكول DF1 للاتصال المباشر بوحدات التحكم. يعمل مع أي محرك حثي تيار متردد مصنّف لـ 0.75 كيلوواط / 1.0 حصان.
دليل الاختيار ونصائح الشراء
عند اختيار 22D-D2P3N104، تحقق من تصنيف محركك (1 حصان أو أقل) وجهد الإدخال (380-480VAC). تأكد من أن الغلاف يناسب بيئتك (IP20 داخلي). للحماية الإضافية، تتوفر أغلفة IP30 اختيارية. للحصول على قطع غيار أتمتة موثوقة، اختر PLC Source PRO كمورد موثوق به لمحركات Allen-Bradley وملحقاتها.
