مقدمة المنتج

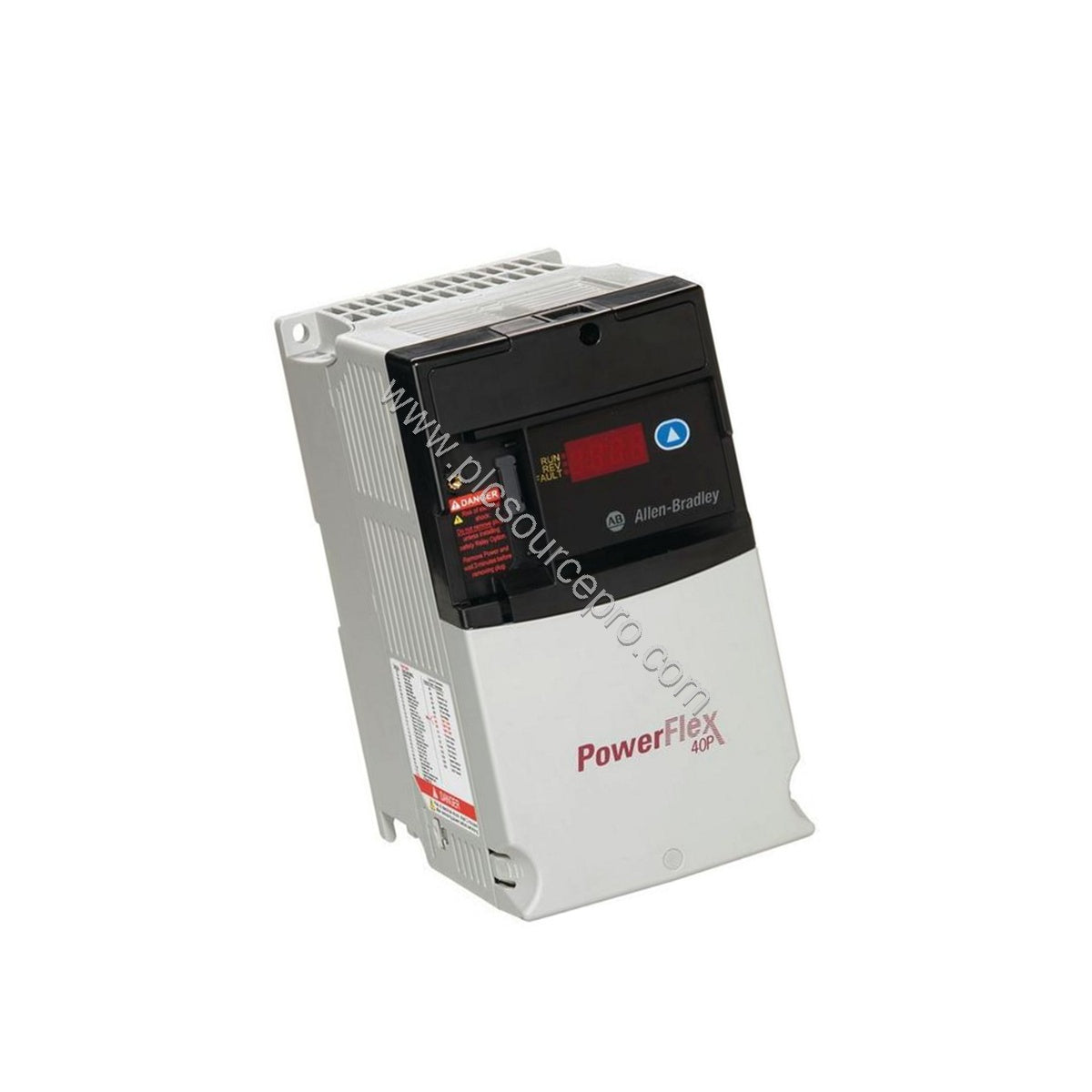

إن Allen-Bradley 22D-D024H204 هو محرك تردد قابل للتعديل من خط إنتاج PowerFlex 40P. بفضل تيار الخرج البالغ 24.0 أمبير ومدخل تيار متردد ثلاثي الأطوار بجهد 480 فولت، يوفر هذا المحرك ما يصل إلى 15 حصان (11 كيلوواط) من طاقة المحرك. تم تصميمه للتطبيقات التي تتطلب تحكمًا دقيقًا في السرعة وأداء متجه بدون مستشعر. لضمان الأداء السليم، يجب توصيل 22D-D024H204 بملف حث ناقل تيار مستمر أو مفاعل خط تيار متردد.
المواصفات الفنية
| المعلمة |
القيمة |
| المصنع |
روكويل أوتوميشن |
| العلامة التجارية |
ألن برادلي |
| رقم القطعة |
22D-D024H204 |
| خط الإنتاج |
PowerFlex 40P |
| التيار |
24.0 أمبير |
| الطور |
ثلاثي الأطوار |
| الغلاف |
نوع NEMA مفتوح - مثبت على لوحة (IP20) |
| طاقة الإدخال |
480 فولت تيار متردد |
| القدرة الحصانية |
15 حصان |
| المرشح |
لا يوجد مرشح متوافق مع CE |
| النوع |
قياسي |
| حجم الهيكل |
C |
تطبيقات الصناعة
يتفوق محرك Allen-Bradley 22D-D024H204 في تطبيقات مثل المضخات والمراوح والناقلات حيث يعتبر عزم الدوران منخفض السرعة وكفاءة الطاقة أمرًا بالغ الأهمية. يلبي التحكم المتجه بدون مستشعر متطلبات عزم الدوران منخفض السرعة، مما يحسن اتساق العملية. يعتبر 22D-D024H204 مثاليًا لمصنعي المعدات الأصلية (OEMs) وبناة الآلات الذين يحتاجون إلى محرك مدمج وموثوق لأحمال المحركات بقوة 15 حصان.
إرشادات التثبيت والإعداد
عند تثبيت Allen-Bradley 22D-D024H204، تأكد من توصيل ملف حث ناقل تيار مستمر أو مفاعل خط تيار متردد وفقًا لمتطلبات الشركة المصنعة. يقبل المحرك مدخل تيار متردد ثلاثي الأطوار 480 فولت ويخرج 24.0 أمبير. قم بتركيب الوحدة باستخدام مثبت اللوحة من نوع NEMA المفتوح (IP20). لدرجات الحرارة المحيطة التي تصل إلى 50 درجة مئوية، اترك مسافة بين المحركات؛ عند 40 درجة مئوية، يُسمح بالتركيب المتراكم.
التوافق والتكامل
يدعم 22D-D024H204 رسائل DF1 عبر وحدة محول تسلسلي ويتميز باتصالات RS485 مدمجة لتكوينات الشبكة متعددة النقاط. يمكن توصيله بأي وحدة تحكم ذات إمكانية DF1. تتضمن الخيارات لوحة مفاتيح LCD محمولة من نوع NEMA 1 وجهاز تحكم عن بعد NEMA 4X لمرونة تحكم محسنة.
دليل الاختيار ونصائح الشراء
قبل الشراء، تحقق من أن جهد دخل نظامك هو 480 فولت تيار متردد ثلاثي الأطوار وأن المحرك يتطابق مع خرج 15 حصان / 24 أمبير. اطلب ملف حث ناقل تيار مستمر أو مفاعل خط تيار متردد المطلوب بشكل منفصل إذا لم يكن متضمنًا. للحصول على وحدات وملحقات Allen-Bradley 22D-D024H204 الأصلية، ثق في PLC Source PRO كمورد موثوق به لأجزاء التشغيل الآلي الصناعي.
