نظرة عامة على المنتج

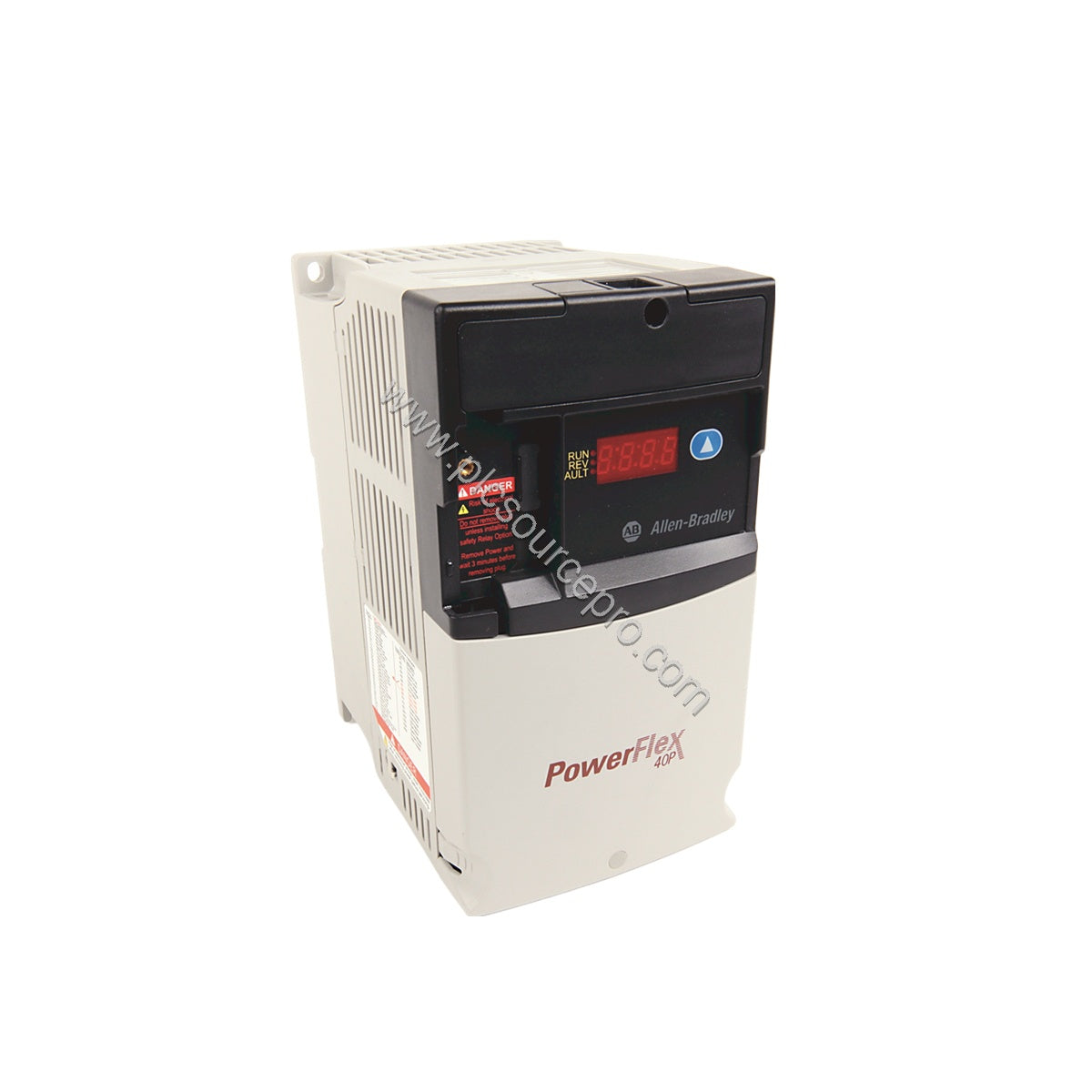

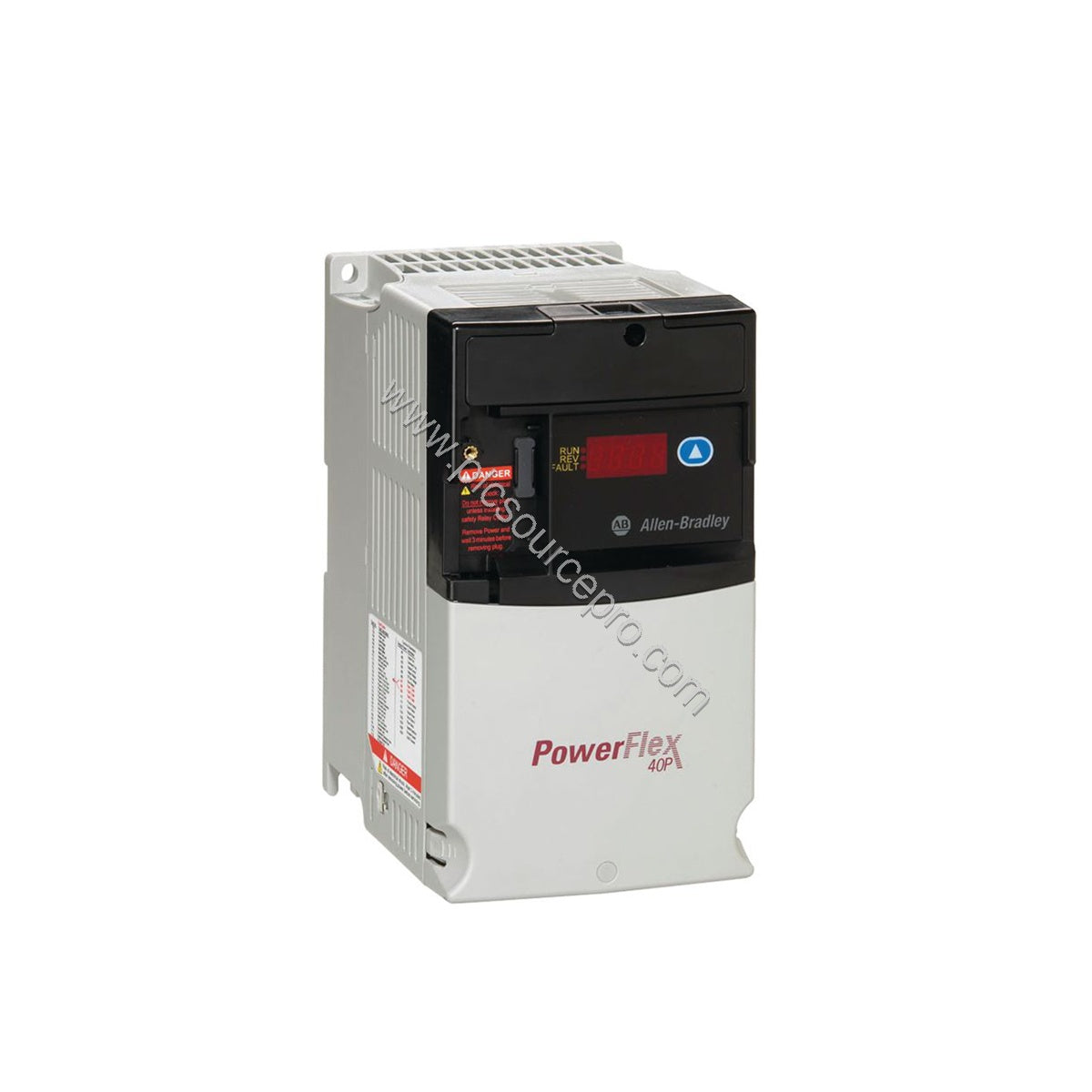

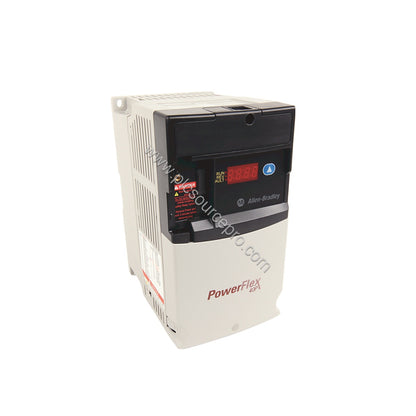

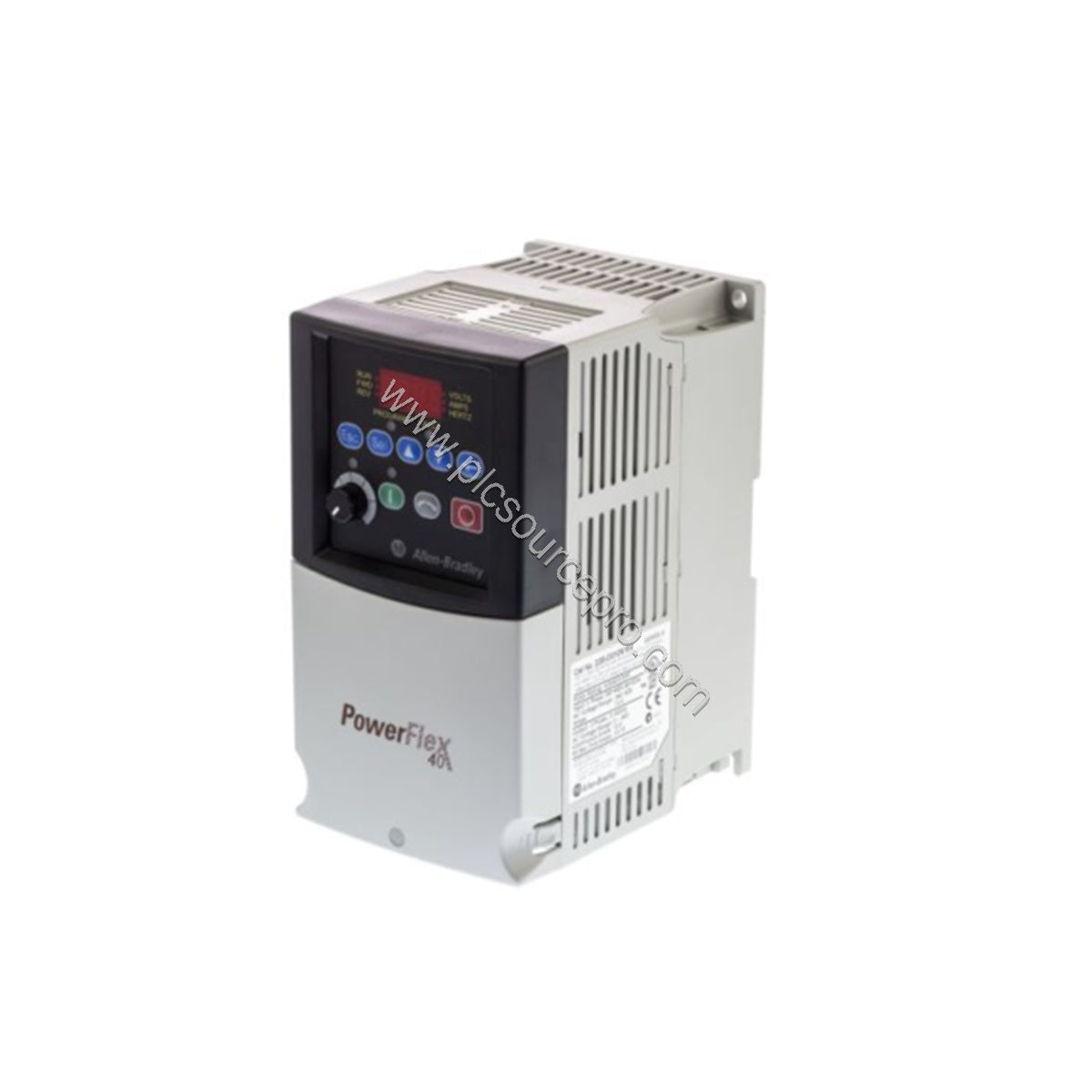

محرك التيار المتردد Allen-Bradley 22D-B8P0F104 PowerFlex 40P هو محرك تردد قابل للتعديل مدمج مصمم للتحكم بدقة في سرعة وعزم دوران المحركات الصناعية. كجزء من سلسلة PowerFlex 40P من Rockwell Automation، يوفر هذا المحرك أداءً موثوقًا به لمجموعة واسعة من التطبيقات، من المحولات إلى الناقلات الذكية. إن تصميمه الموفر للتكلفة وخيارات التركيب المرنة تجعله أصلًا قيّمًا لمصنعي المعدات الأصلية (OEMs) والمستخدمين النهائيين الذين يبحثون عن تحكم فعال في المحركات.
المواصفات الفنية
| المعلمة |
القيمة |
| الشركة المصنعة |
Rockwell Automation |
| رقم القطعة |
22D-B8P0F104 |
| طاقة الإدخال |
240 فولت تيار متردد، 3 مراحل |
| شدة التيار |
8.0 أمبير |
| القوة الحصانية |
2 حصان |
| الغطاء |
نوع NEMA مفتوح - مثبت على شفة (IP20) |
| المرحلة |
ثلاث مراحل |
| المرشح |
لا يوجد مرشح متوافق مع CE |
| حجم الإطار |
B |
التطبيقات الصناعية
يُعد Allen-Bradley 22D-B8P0F104 مثاليًا لتطبيقات التحكم في السرعة مثل المحولات، وآلات غزل الألياف الاصطناعية، وآلات السحب، وآلات تجميع الباليتات، وآلات الغزل الحلقي. إن قدرته على العمل في درجات حرارة محيطة تصل إلى 50 درجة مئوية مع التباعد المناسب تجعله مناسبًا للبيئات الصناعية الصعبة. تعمل ميزة Zero-Stacking™ للمحرك على تقليل مساحة اللوحة، مما يساهم في تقليل التكلفة الإجمالية للنظام.
إرشادات التثبيت والتركيب
يدعم هذا المحرك التركيب على شفة داخل حاوية ذات تصنيف NEMA 1/IP30 أو NEMA 4/IP66. يسمح حجم الإطار B بالتركيب على سكة DIN أو لوحة. لضمان التبريد المناسب، حافظ على الحد الأدنى من التباعد بين المحركات عند العمل عند 50 درجة مئوية. يمكن إضافة صندوق توصيل اختياري IP30 (NEMA 1) لتعزيز الحماية البيئية.
التوافق والتكامل
يتصل 22D-B8P0F104 عبر RS485 ويدعم البروتوكولات بما في ذلك ControlNet™ و EtherNet/IP™ و LonWorks® و PROFIBUS™ DP و DeviceNet™ عبر بطاقات اختيارية. يمكنه الاتصال لاسلكيًا بأجهزة Allen-Bradley DSI™ من خلال وحدة الواجهة اللاسلكية DSI (WIM). يتم تبسيط البرمجة باستخدام الشاشة المدمجة مع شاشة LCD رباعية الأرقام و10 مؤشرات LED.
دليل الاختيار
تحقق من أن جهد الإدخال (240 فولت تيار متردد، ثلاثي الأطوار) والقوة الحصانية المطلوبة (2 حصان) تتطابق مع محركك. تأكد من أن نوع الغطاء (مثبت على شفة IP20) مناسب لبيئتك. للتطبيقات التي تتطلب ترشيحًا محسنًا، فكر في إضافة مرشحات خارجية لتلبية معايير EMC من الفئة A/B. تقدم PLC Source PRO هذا Allen-Bradley 22D-B8P0F104 مع شحن سريع وقطع غيار أصلية.
